Pasal



Foto's en informatie uit het archief van Ad Gevers.

Tenzij anders vermeld.











Bron :

Boek "De Nederlandse Dragline"

van Ad Gevers.

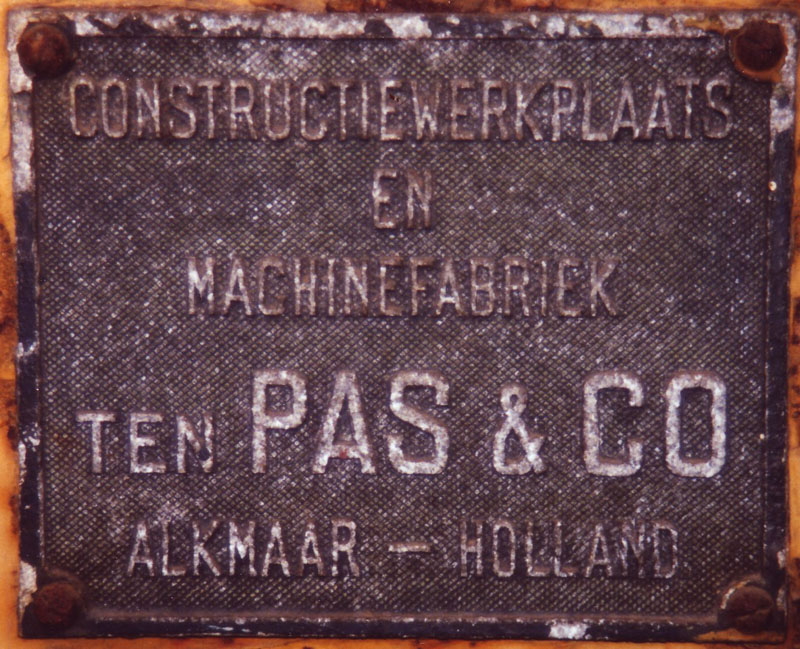

Het bedrijf PASAL is opgericht door de heer ten PAS uit ALkmaar, hetgeen de naam voldoende verklaard.

De geschiedenis van het bedrijf gaat terug tot ver voor de oorlog en in eerste instantie werden er voornamelijk  constructie- en reparatiewerkzaamheden verricht, na de tweede wereldoorlog werd de dagelijkse leiding overgenomen door de heer Veldstra welke gehuwd was met de dochter van de oprichter.

Het werk in de constructiesector nam alleen maar toe, in 1950 nam men een opdracht aan om een dragline te bouwen een hele uitdaging, deze dragline werd geplaatst op een halftrack als krachtbron werd een twee-cilinder motor van de motorenfabriek SAMOFA uit Amsterdam ingebouwd.

De type aanduiding werd 41, later kwam de 41A uitgerust met een zwaardere PERKINS motor, daardoor moest de bovenbouw 38 cm langer worden en kon hij niet meer worden geplaatst op een halftrack.

Ook werd een zwaardere mobiele dragline in het productieprogramma opgenomen de 150M, begin zestiger jaren werd deze voorzien van een rupsonderstel.

In 1967 werd na langdurige proefnemingen het type 325 aan het programma toegevoegd, deze dragline in de 1000 liter klasse was geheel luchtbediend met componenten van Westinghouse, maar zeven exemplaren zijn er van gebouwd.

De verkoop van de machines werd van de aanvang tot 1967 gedaan door EUH uit Rhenen, na die tijd deed men het bij PASAL  zelf.

In 1972 is het bedrijf verkocht en daarmee kwam een einde aan de productie van dragline's uit Alkmaar, in totaal zijn er ongeveer 400 machines gebouwd.





Het prototype

De eerste dragline van PASAL was deze op een halftrack gebouwde machine welke de type aanduiding P.A.D. kreeg.

Van deze machine met zijn rechte en hoekige cabine zijn er maar enkele gebouwd.

Aan de 8 meter lange giek hing een bak van 300 of 325 liter, de aandrijving bestond uit een SAMOFA 2 cilinder dieselmotor van 24 PK.

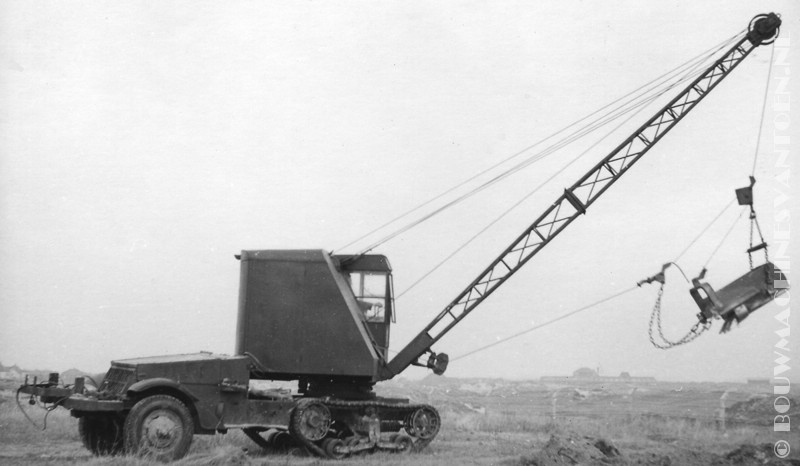

5001

Prototype

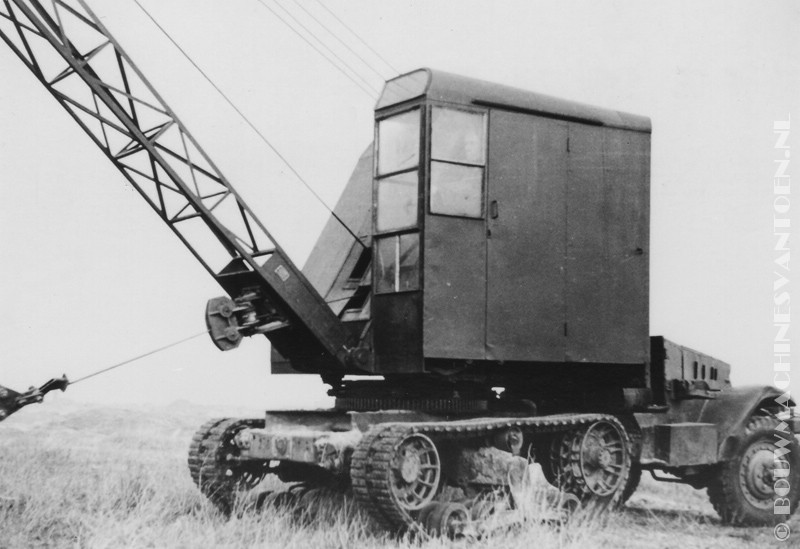

5002

Prototype

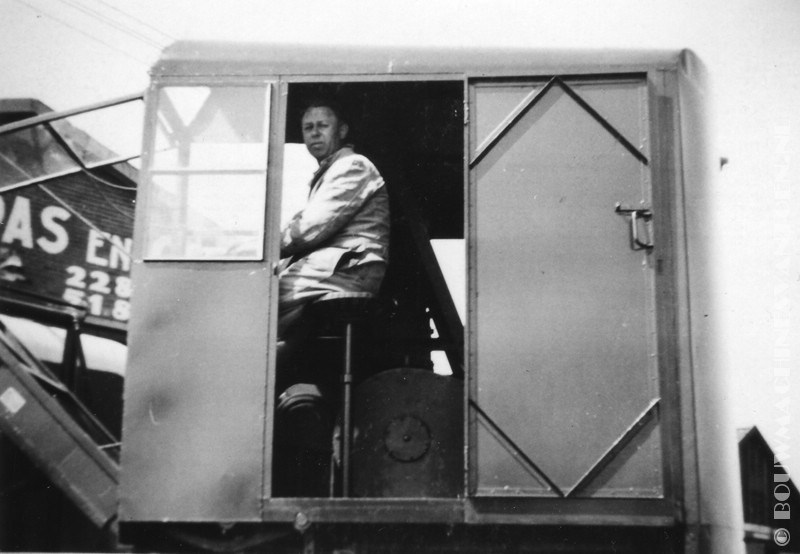

5003

Prototype

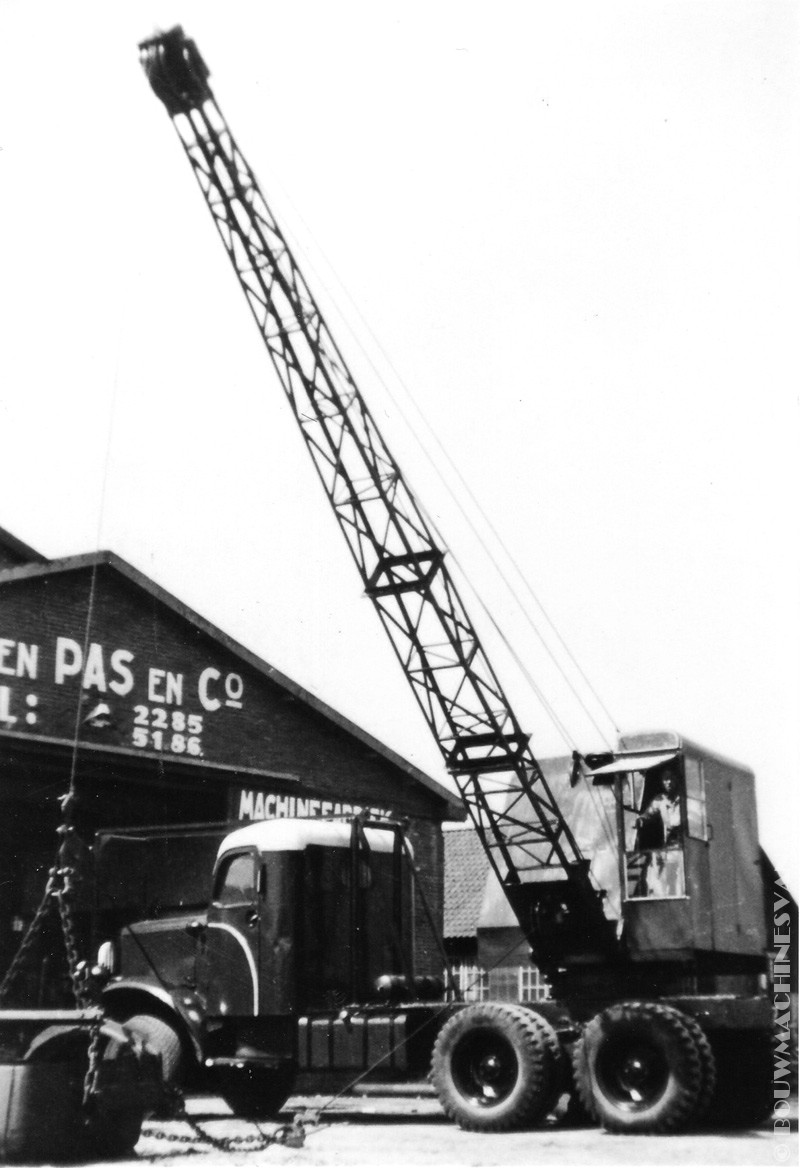

5004

Prototype voor de fabriek.

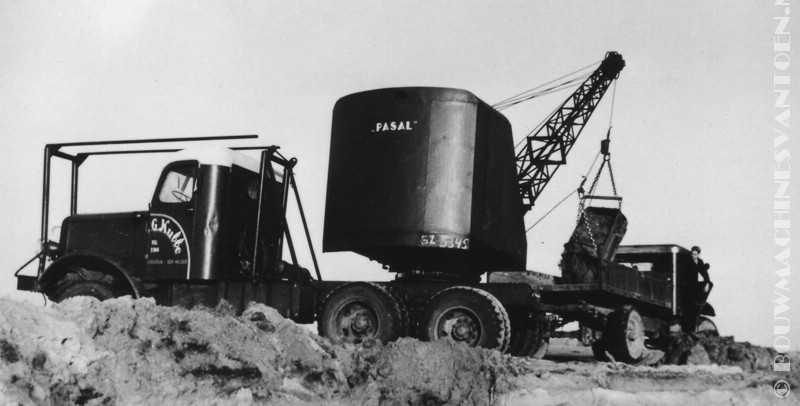

5005

Prototype







Pasal 41

Met de aanpassing van de constructie van de cabine werd ook de type aanduiding aangepast in 41.

Er kwam een iets grotere bak aan van 340 liter maar de giek en motor bleven het zelfde.

De basis onderwagen was een  Mack afkomstig uit de dump of een halftrack die de 4,3 ton zware machine prima aankon.

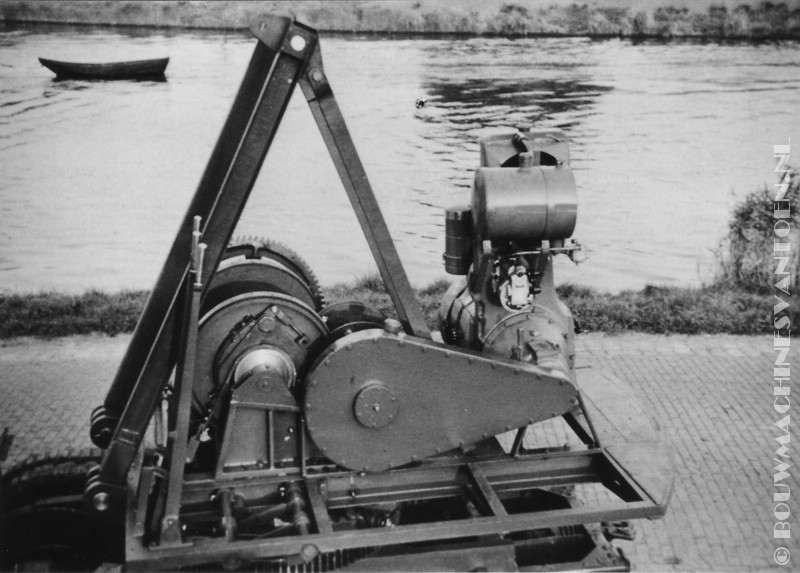

5010

Type 41

Motor en lierwerk.




5011

Type 41

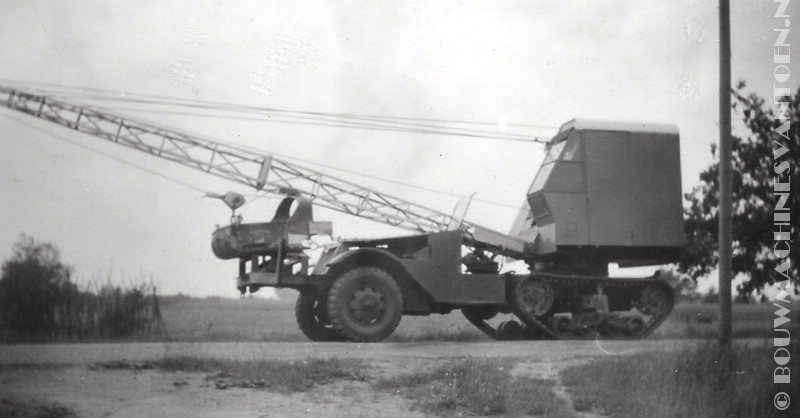

5012

Type 41

Complete machine op een halftrack.

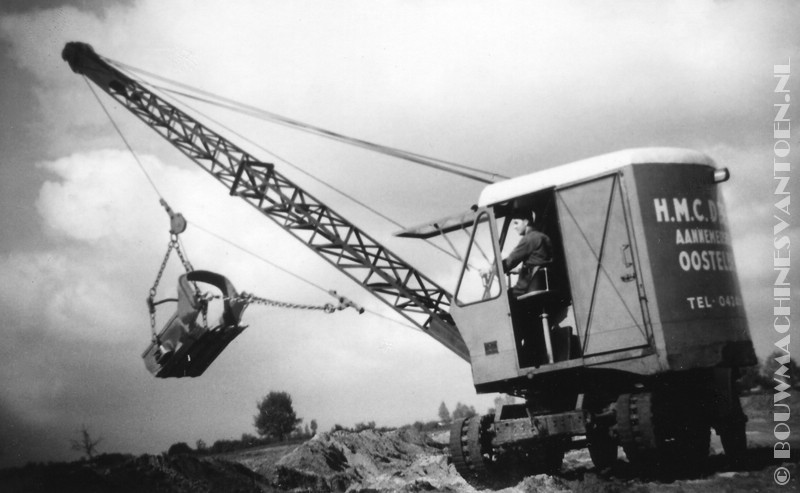

5013

Type 41

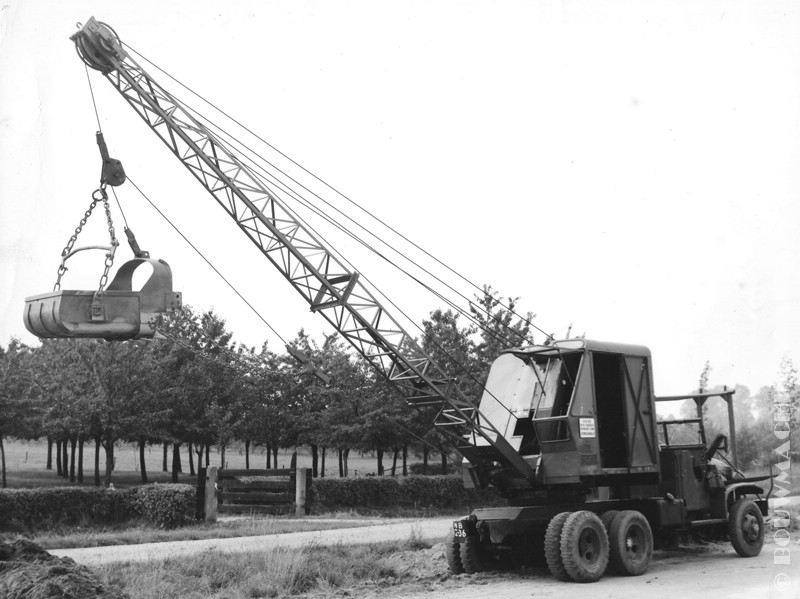

5015

Type 41

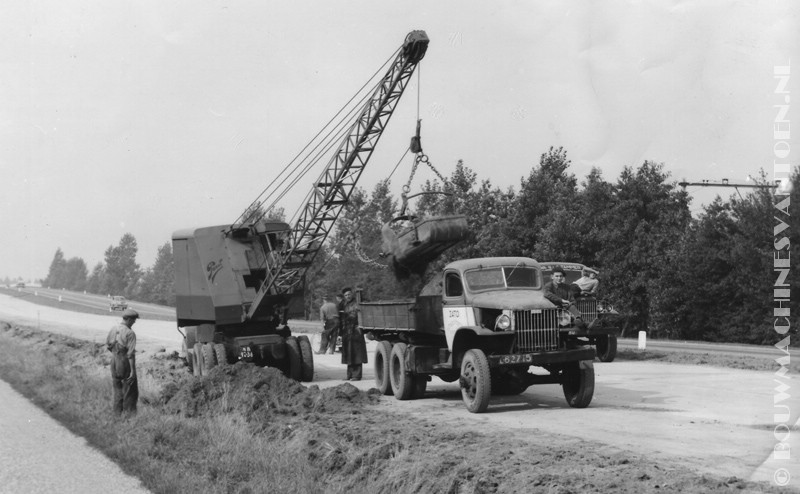

5016

Type 41

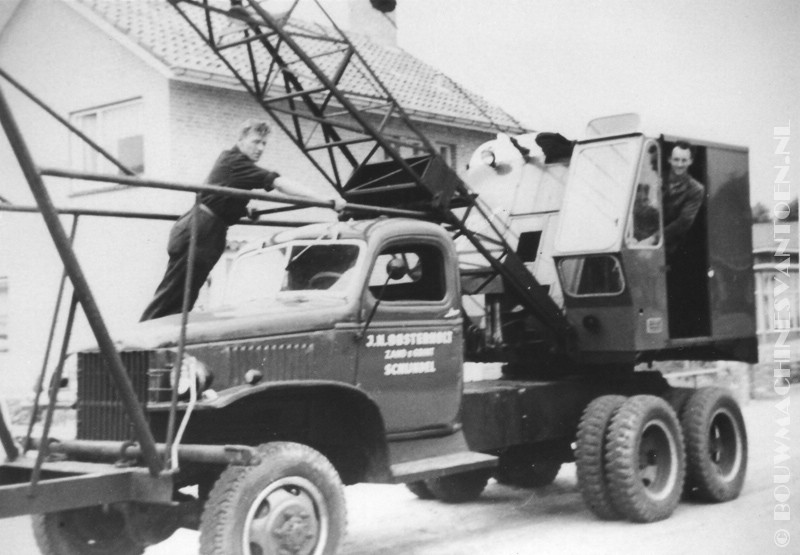

5017

Type 41




5018

Type 41





PASAL 41 A

Toen de vraag kwam om de machine te leveren met een 400 liter bak moest ook een sterkere motor worden gemonteerd dit werd een PERKINS van 46 PK.

Door deze ingreep moest de machine vloer met 40 cm worden verlengd, grootste nadeel hiervan was echter dat de machine niet meer op de halftrack paste en werd dus geleverd op een vrachtwagen chassis.

Het gewicht bedroeg 4,8 ton.

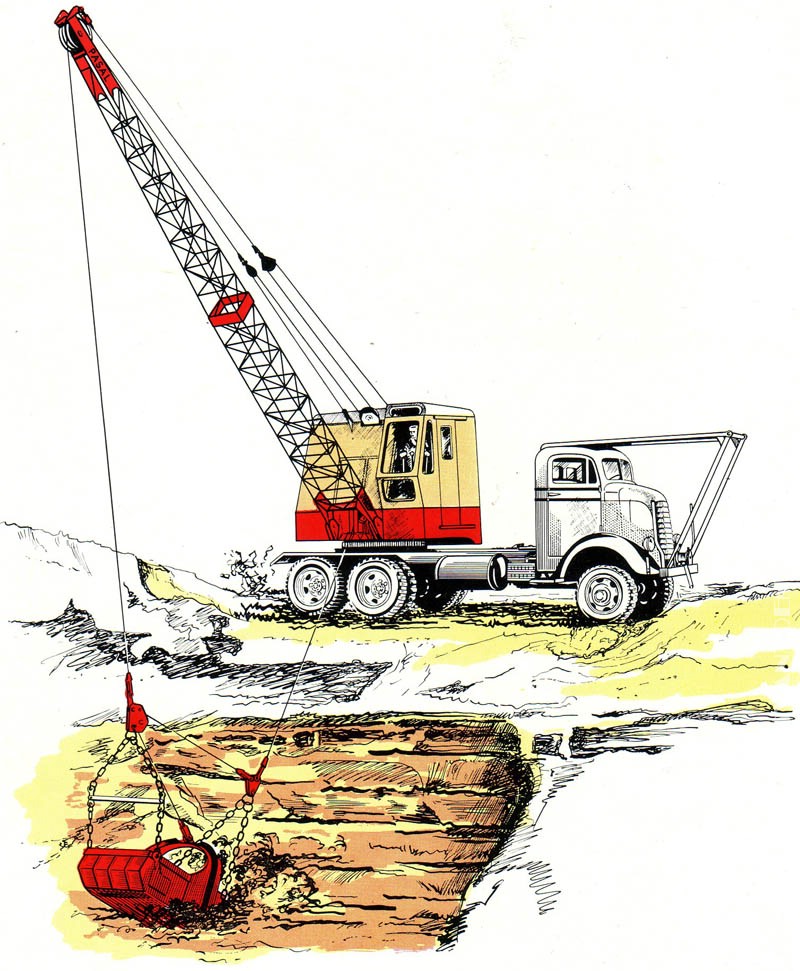

5020

Type 41 A

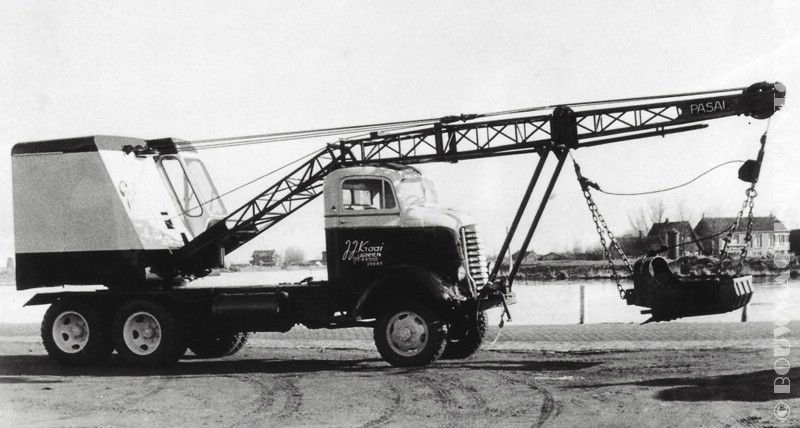

5021

Type 41 A

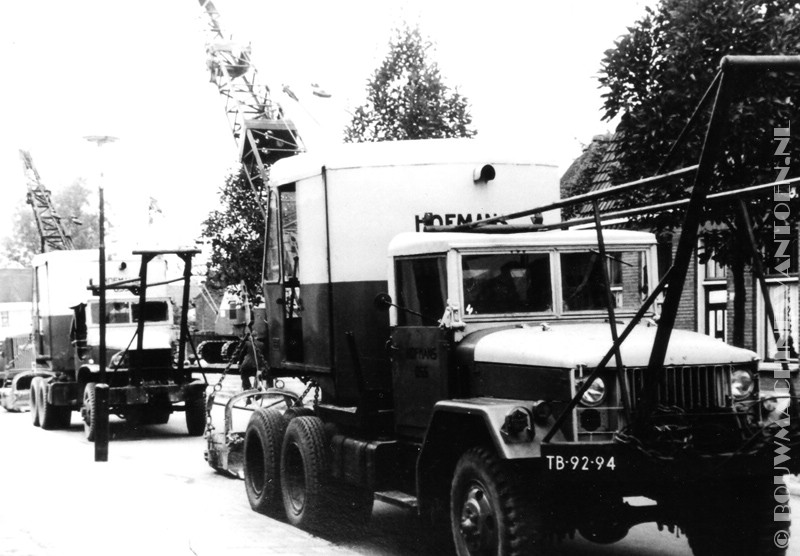

5022

Type 41 A




5023

Type 41 A

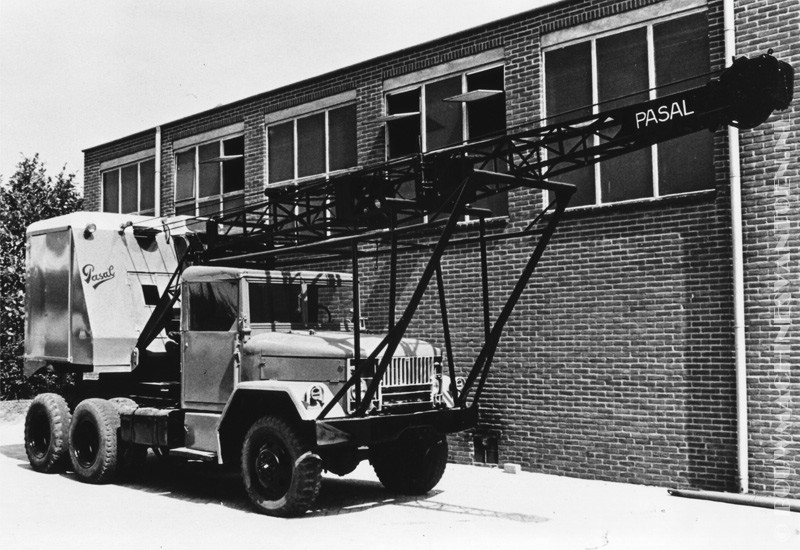

5024

Type 41 A

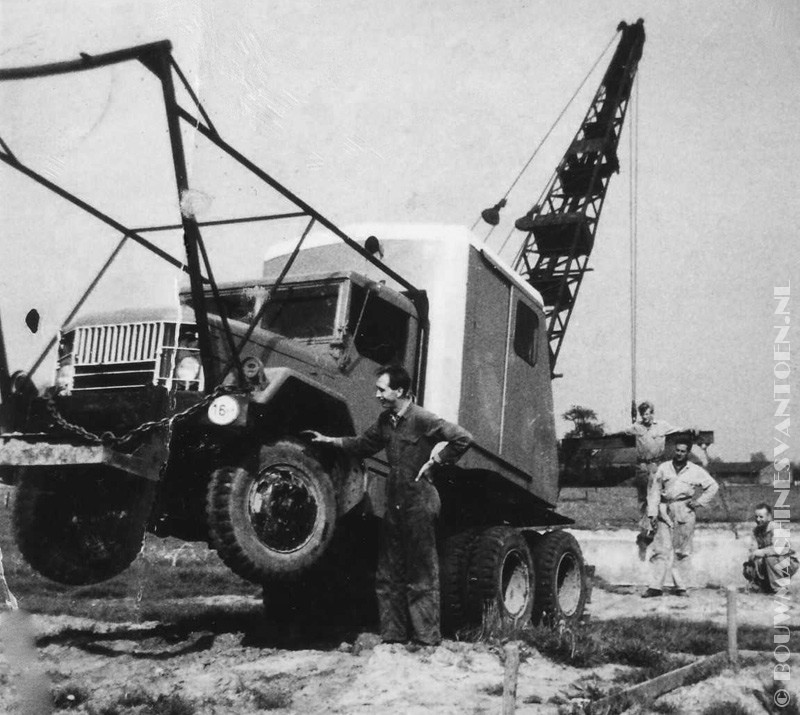

5025

Type 41 A





PASAL 75

Dit type was een doorontwikkeling van het type 41, echter de machine had zoveel mankementen in het rij-en zwenkwerk dat besloten werd om een machine te ontwikkelen in de 500 liter, de 150.

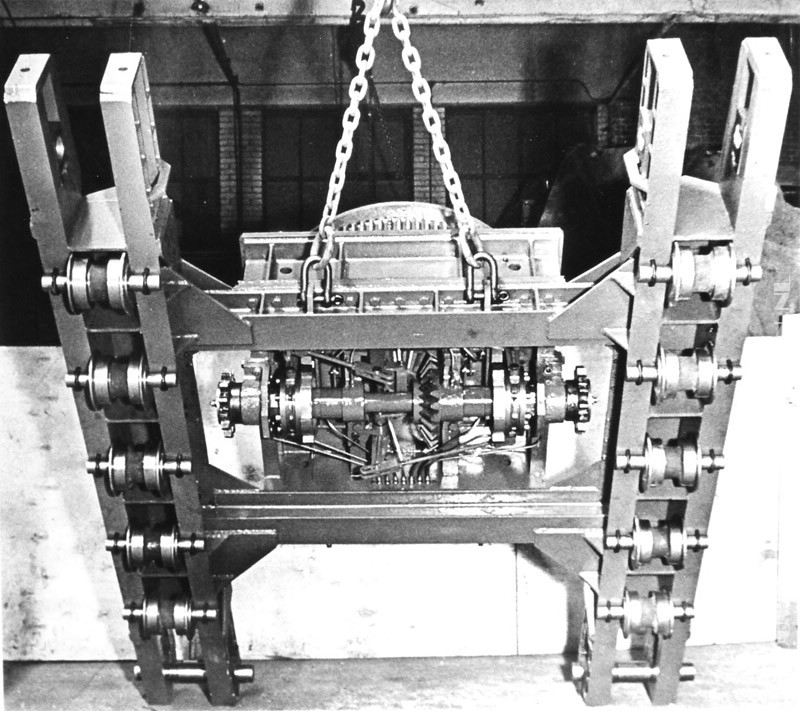

5030

Type 75

De montage van het rijwerk.

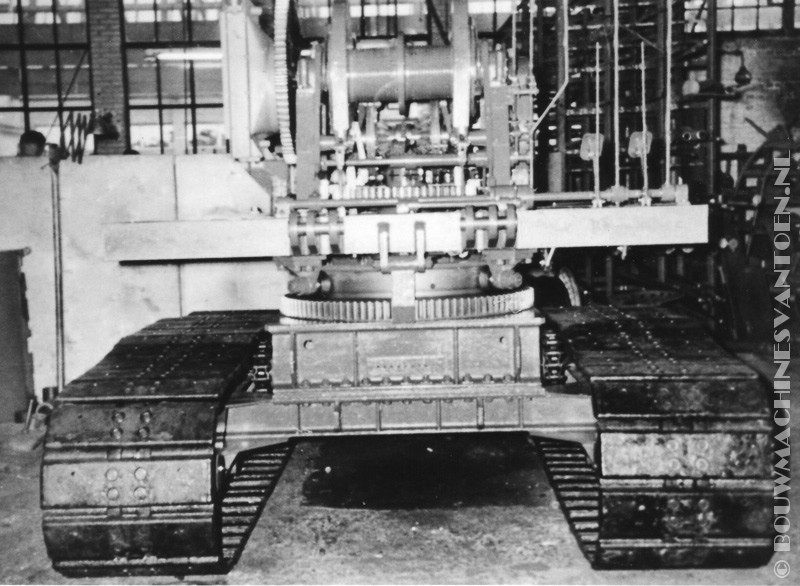

5031

Type 75

Opbouw van de machinevloer.





Wals

Men bouwde in totaal zeven walsen van divers bedrijfsgewicht.

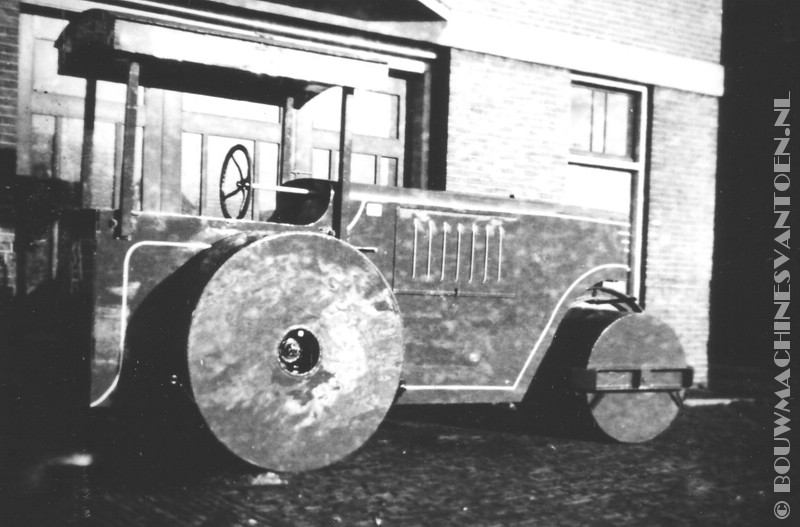

5050

Wals

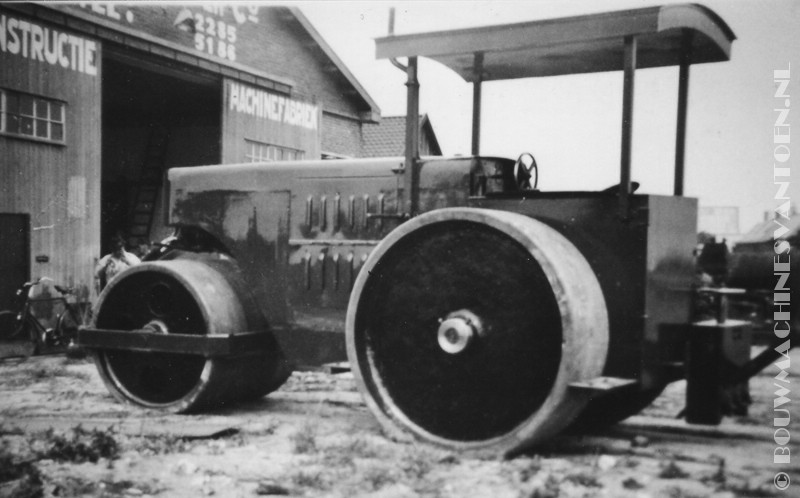

5051

Wals

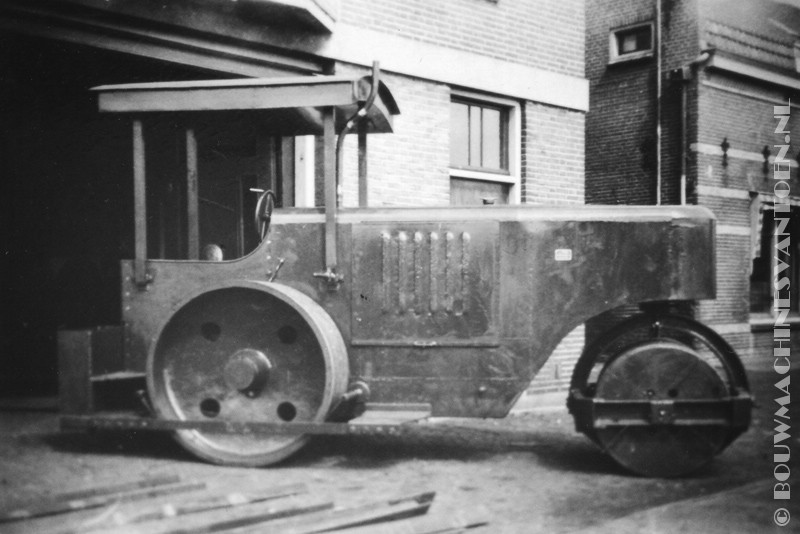

5052

Wals

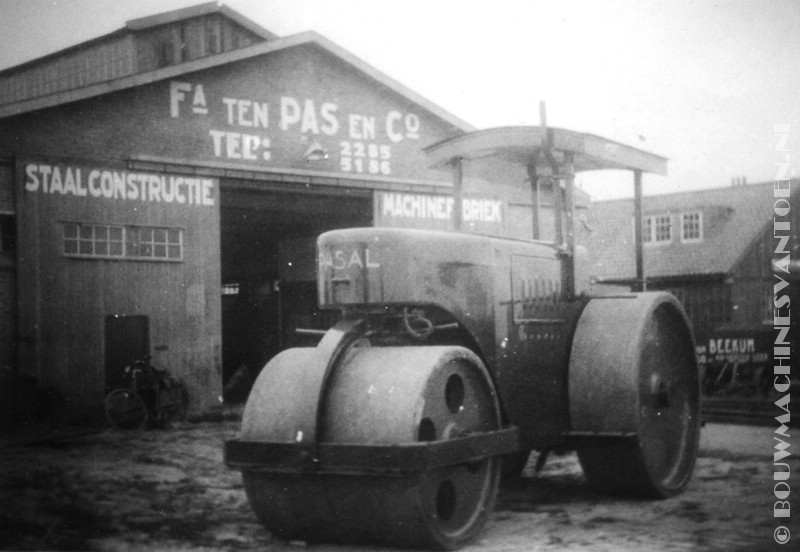

5053

Wals





PASAL 150 M

Het type 150 M kwam begin jaren '60 op de markt , het was een dragline uitgerust met een 500 literbak , 10 meter giek en een 60 PK sterke PERKINS motor, het gewicht bedroeg 7 ton.

Voor de opbouw werd gekozen voor speciale kogeldraaikranzen zodat geen centerspil nodig was en de machine zeer soepel rond draaide.

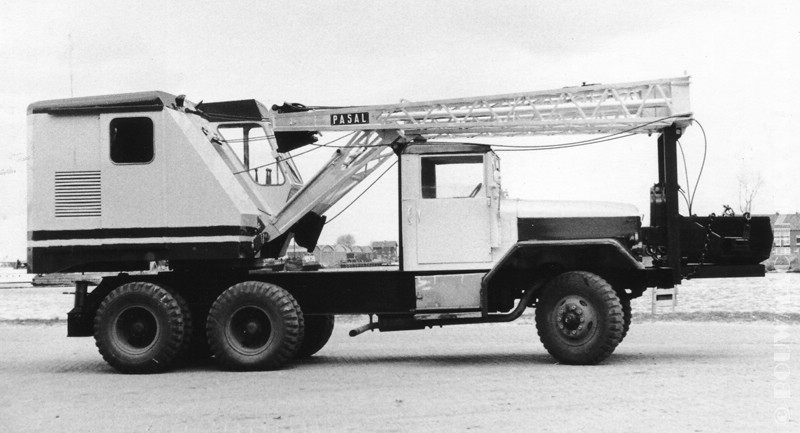

6001

Type 150 M

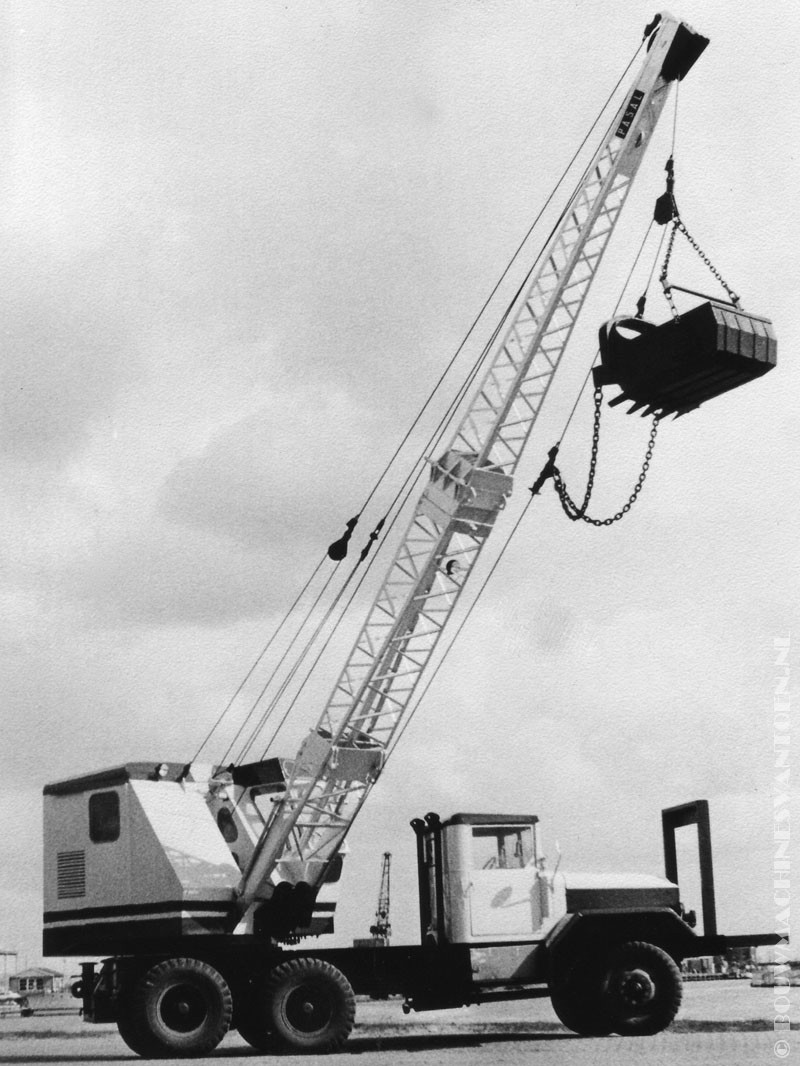

6002

Type 150 M

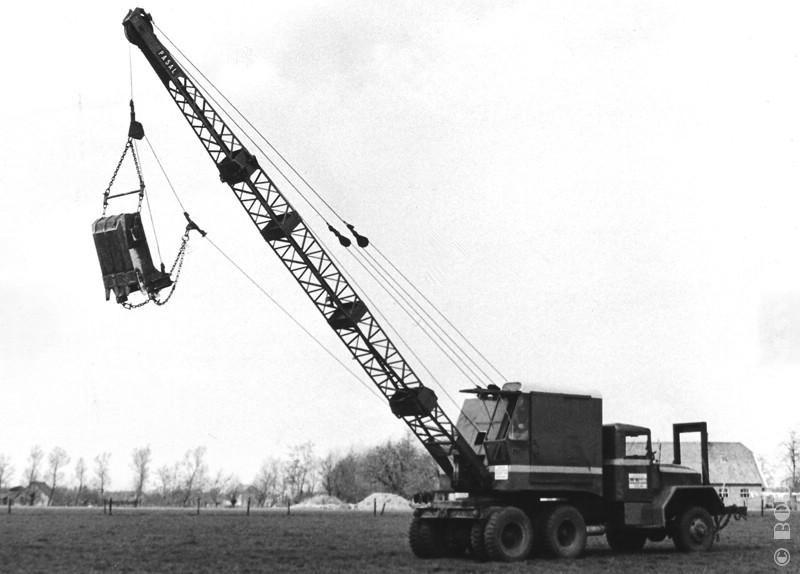

6003

Type 150 M

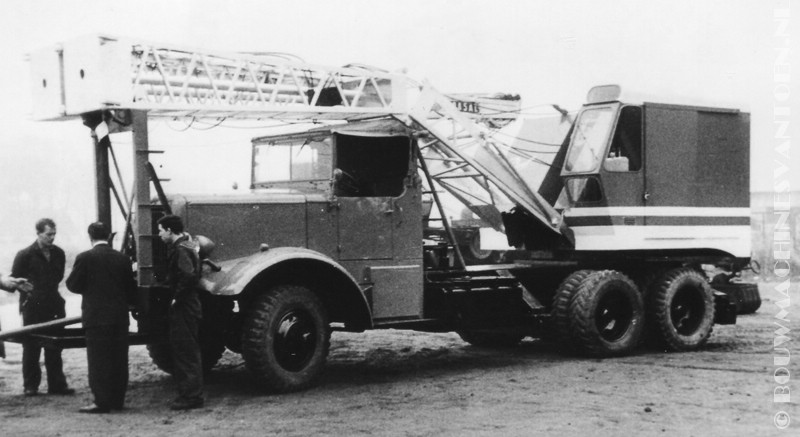

6004

Type 150 M




PASAL 150 R

Vrij snel na de introductie van de 150 M kwam PASAL met de rupsuitvoering de 150 R.

Men had goed rondgekeken en en er werd meteen een tractorloopwerk gebouwd met een lengte van 3,2 meter en rupsplaten van 60 cm breed.

Het rijclutchmechanisme geschiedde hydraulisch waardoor de handelingen tot een minimum bleven beperkt en men had hierdoor de keuze  of men de bediening van het hijs en trek mechanisme mechanisch of hydraulisch wilde hebben uitgevoerd.

Er werd zelfs een hooglepel uitvoering gebouwd maar of die ooit is ingezet blijft een vraag.

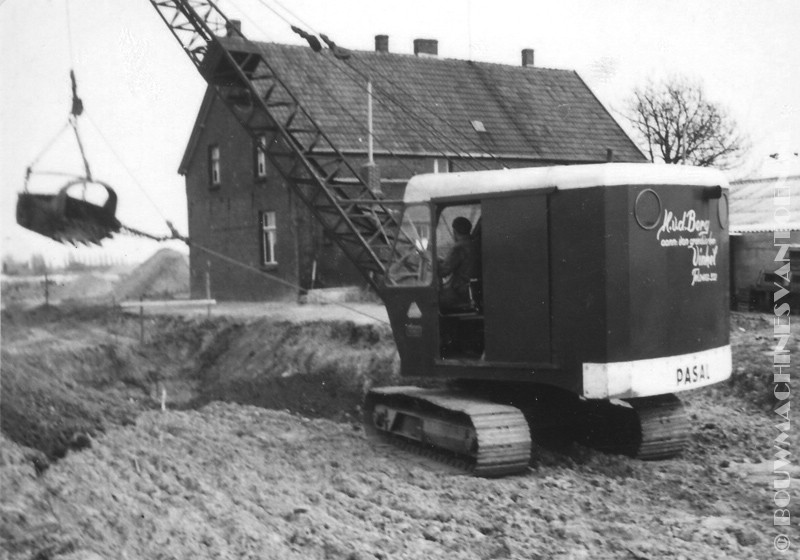

6012

Type 150 R

Bij Van de Berg was men zo gewend aan de ronde "Fuchs" raampjes dat hij ze ook bij de 150 R liet plaatsen.

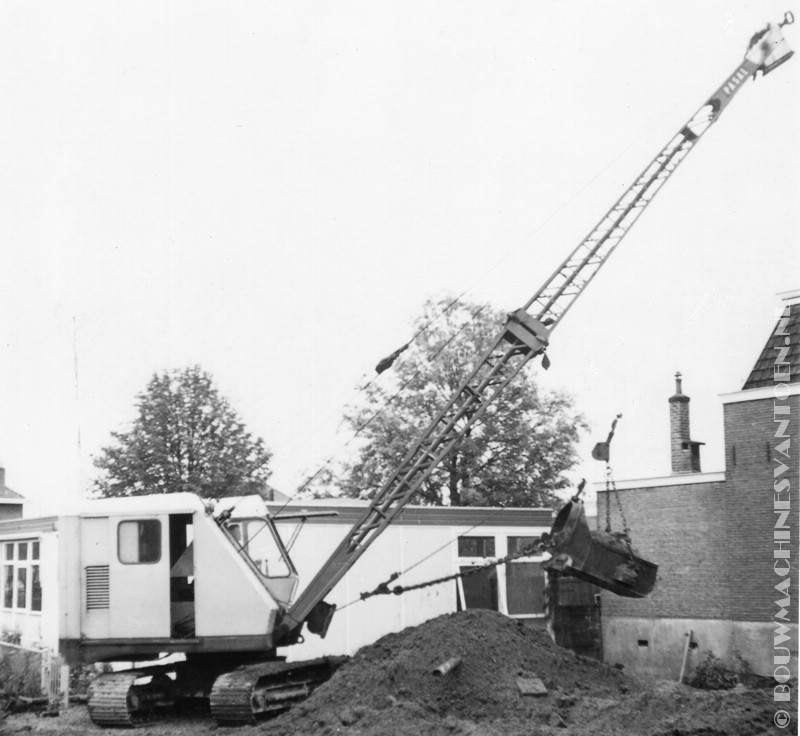

6013

Type 150 R

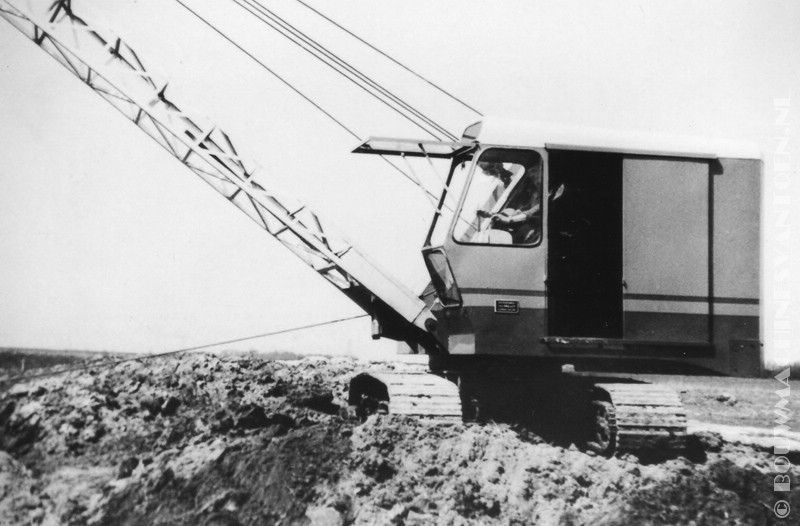

6014

Type 150 R



6015

Type 150 R




6016

Type 150 R

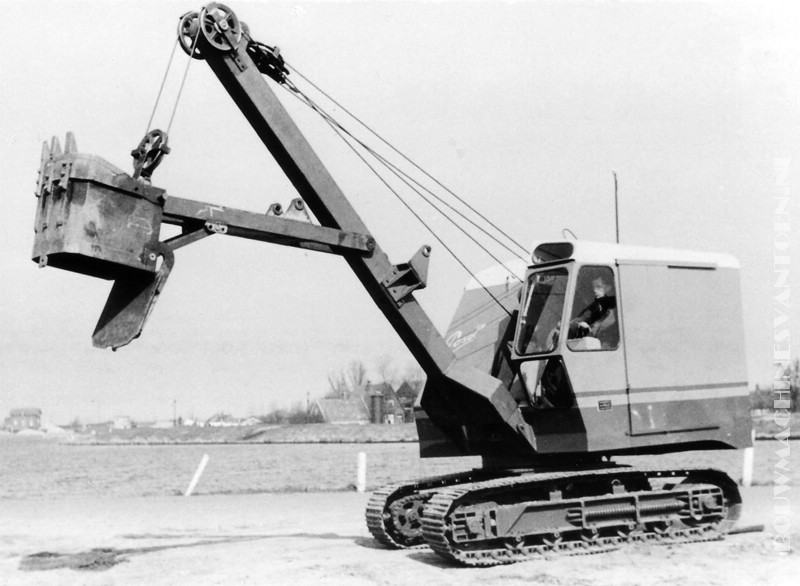

De hooglepel uitvoering.




6016

Type 150 R

Advertentie van de dealer EUH.





Werfkraan

Van deze werfkraan werd er maar een stuks gebouwd.


6040

Werfkraan




6041

Werfkraan

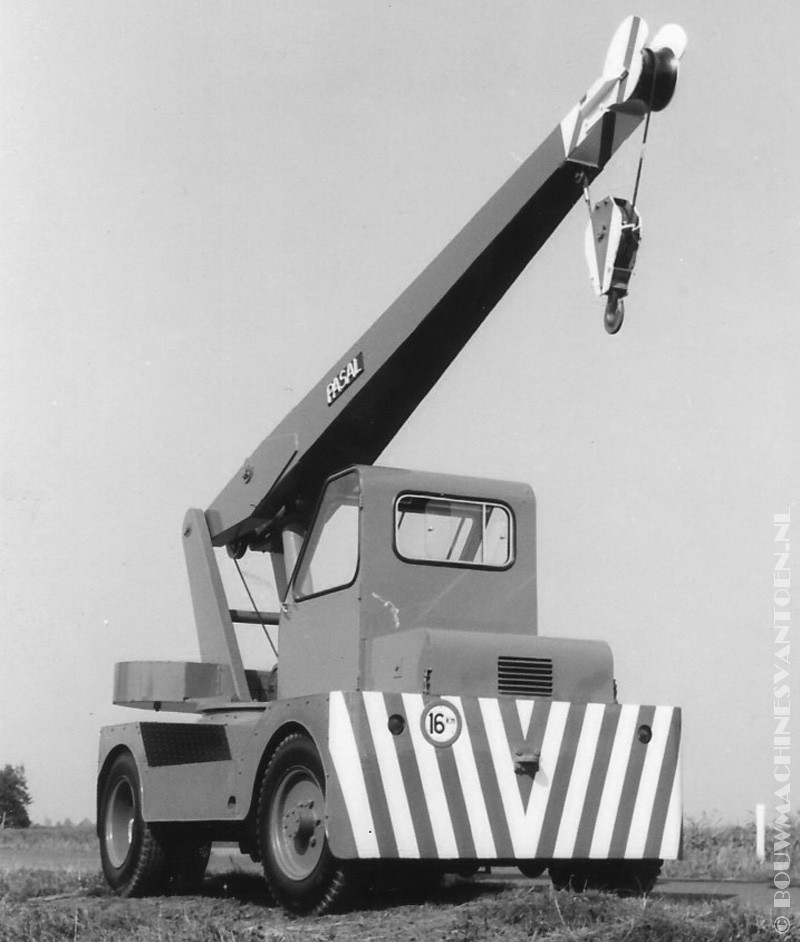

6042

Werfkraan

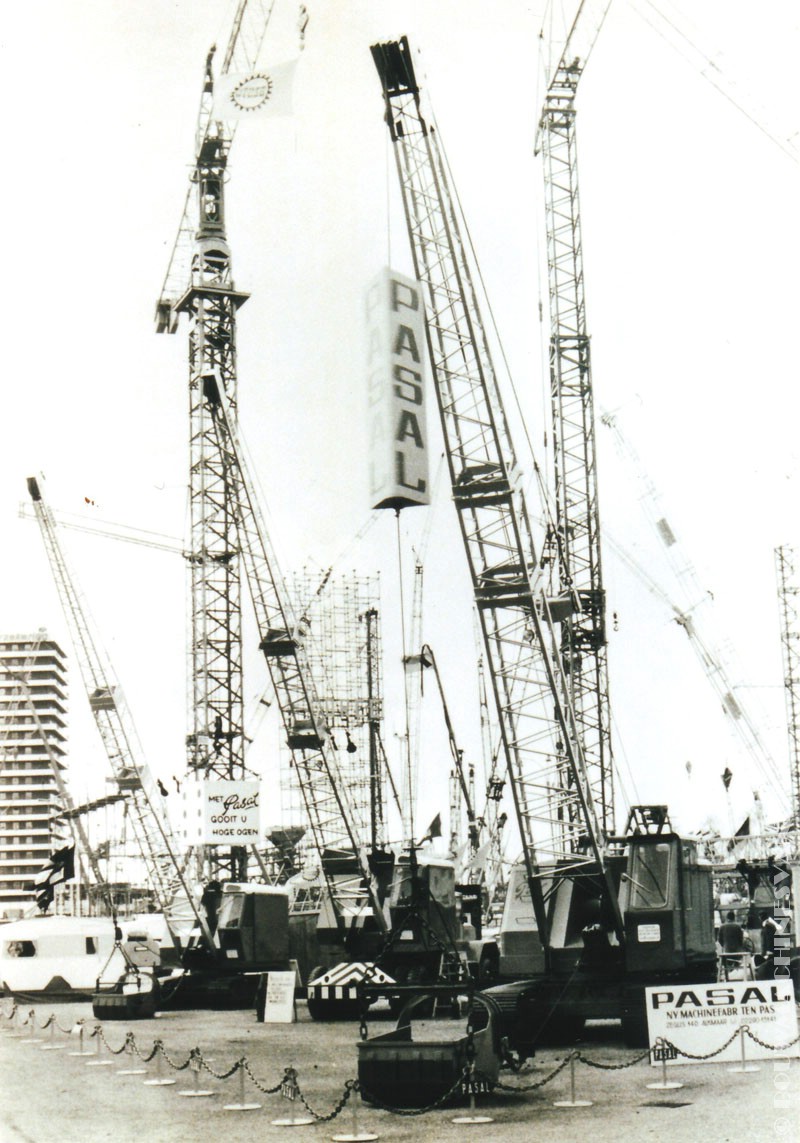

6050

PASAL op de Bouwbeurs in Utrecht met de 150 R, 150M en de 325.





PASAL 325

Eind jaren '60 werd de 325 op de markt gebracht.

Na het prototype werd de cabinebeglazing aangepast, de bediening was geheel pneumatisch (Westinghouse)

De bakinhoud bedroeg 800 tot 1000 liter dit nagelang er een giek van 12 of 18 meter lengte was gemonteerd, als krachtbron was gekozen voor een DAF D5-575 van 114 PK de 4.25 meter lange onderwagen was voorzien van 71 cm brede rupsen, bedrijfgewicht bedroeg 27 ton.

Er zijn maar zeven van deze machines gebouwd, twee ervan werden tot voor kort ingezet als overslagkraan op een kade.

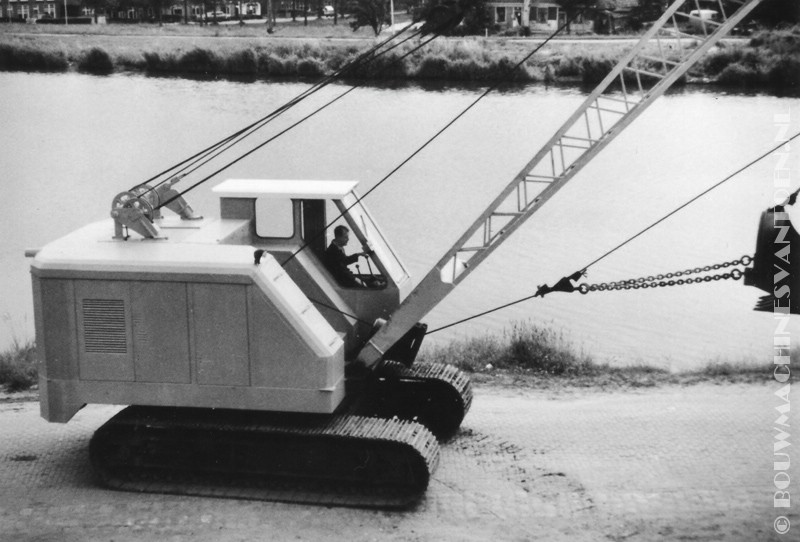

6501

Type 325

Het Prototype.

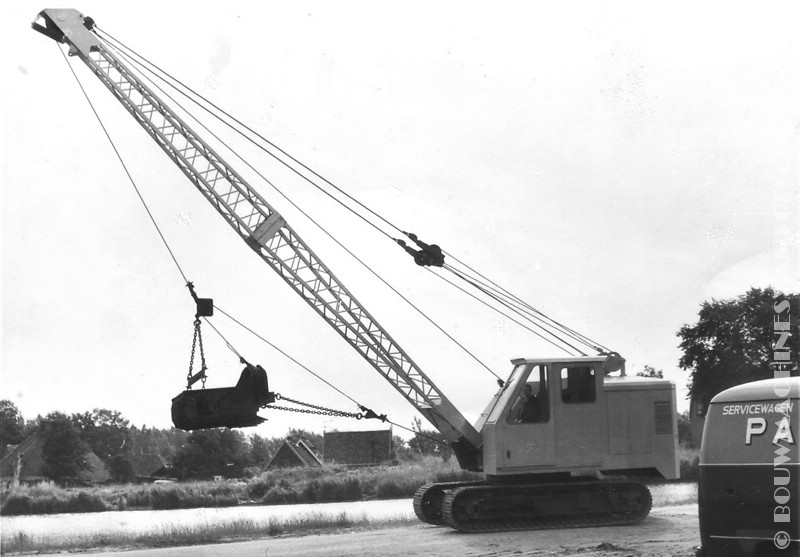

6502

Type 325

Het Prototype.

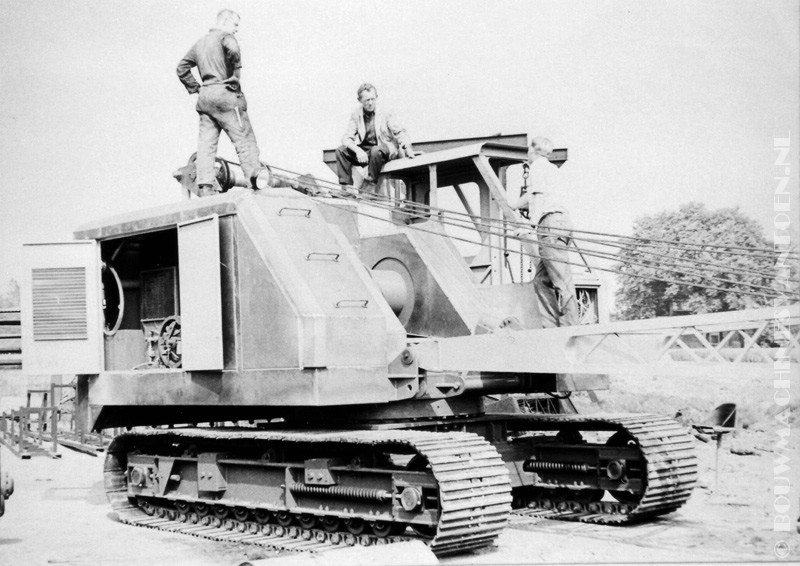

6503

Type 325

Opbouw van de tweede machine.




6504

Type 325

Het prachtige tractorrijwerk.

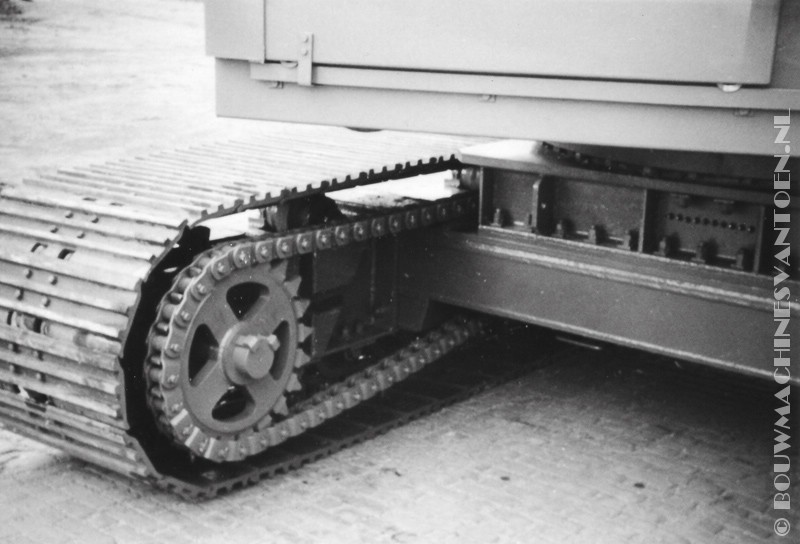

6505

Type 325

Het tractorrijwerk met aandrijving aan de binnenzijde.




6506

Type 325

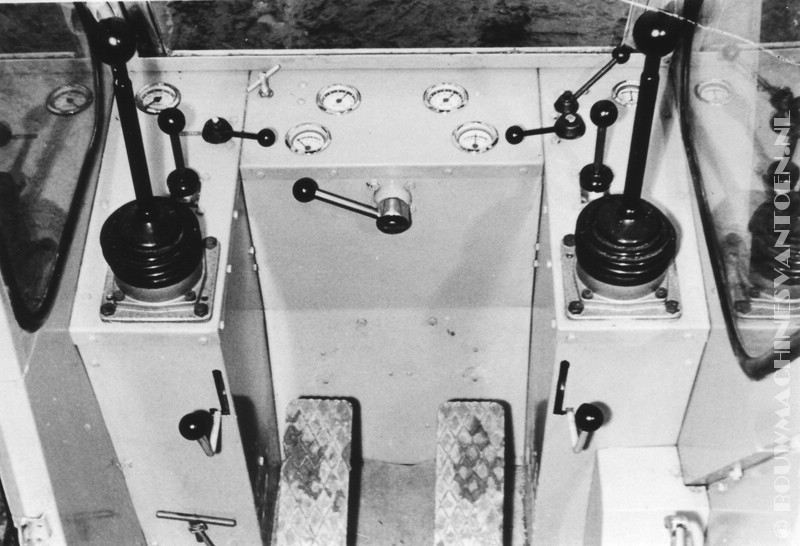

De "cockpit".

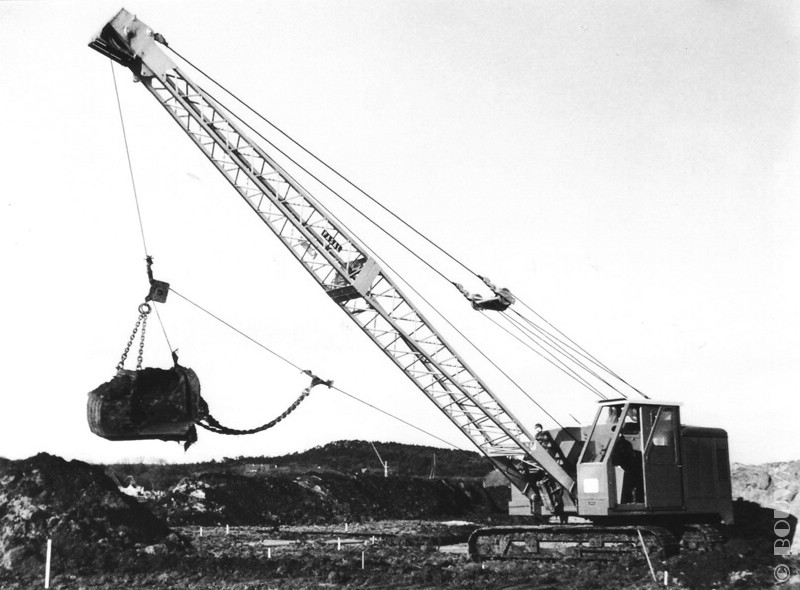

6507

Type 325










6508

Type 325

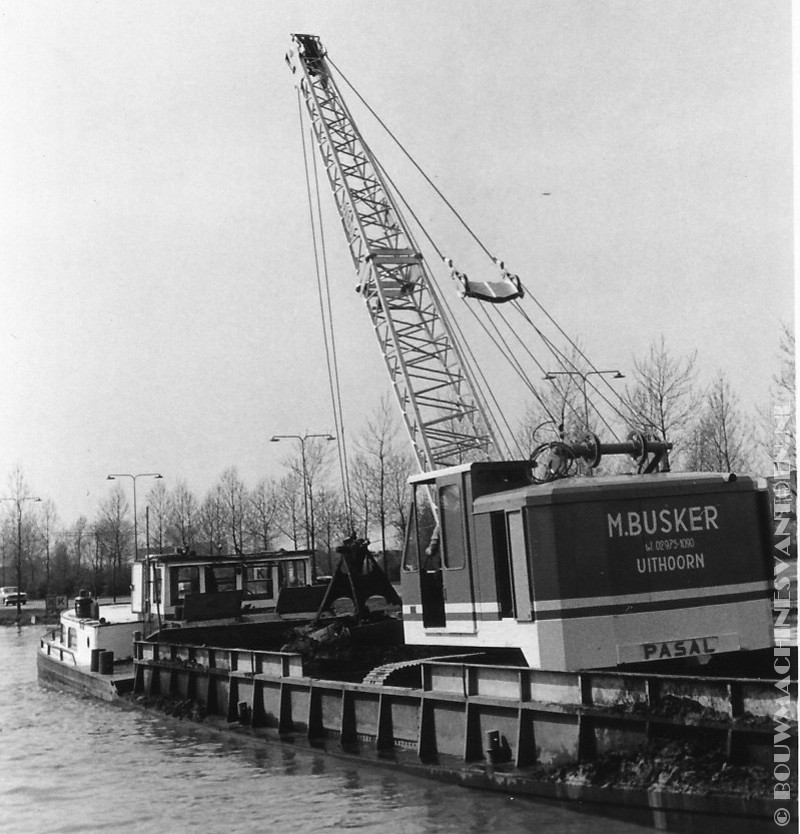

Met grijper op een binnenschip.

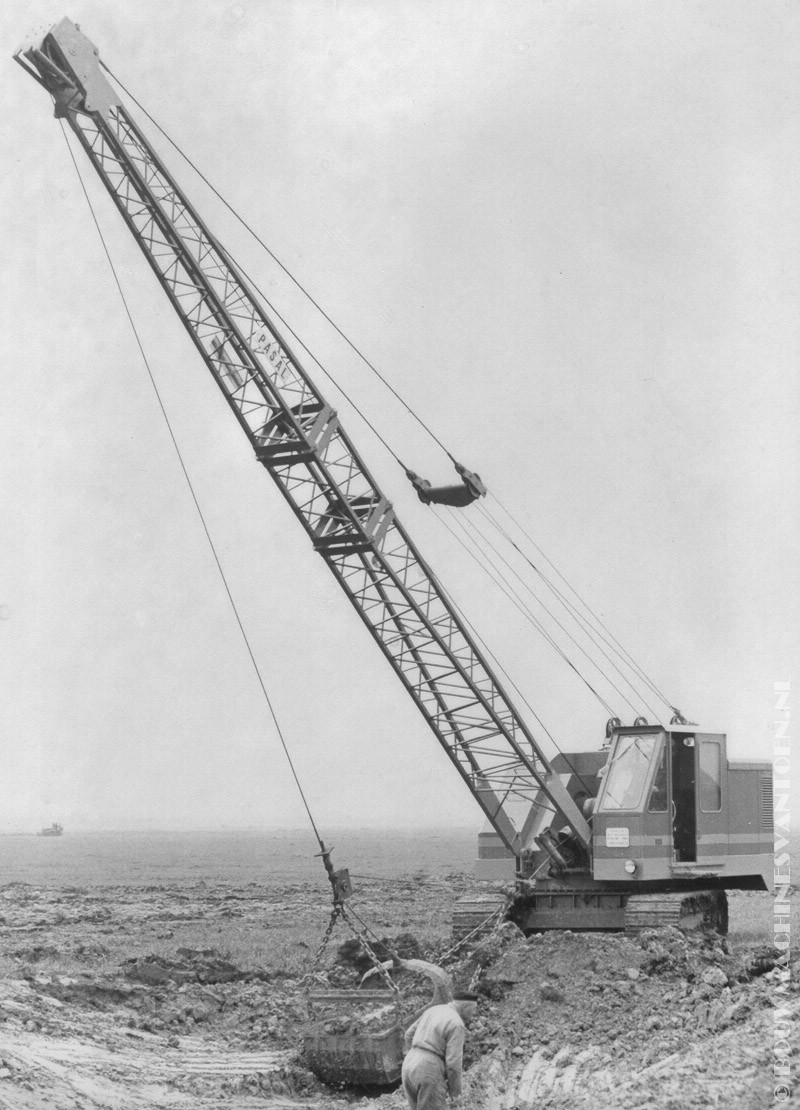

6509

Type 325

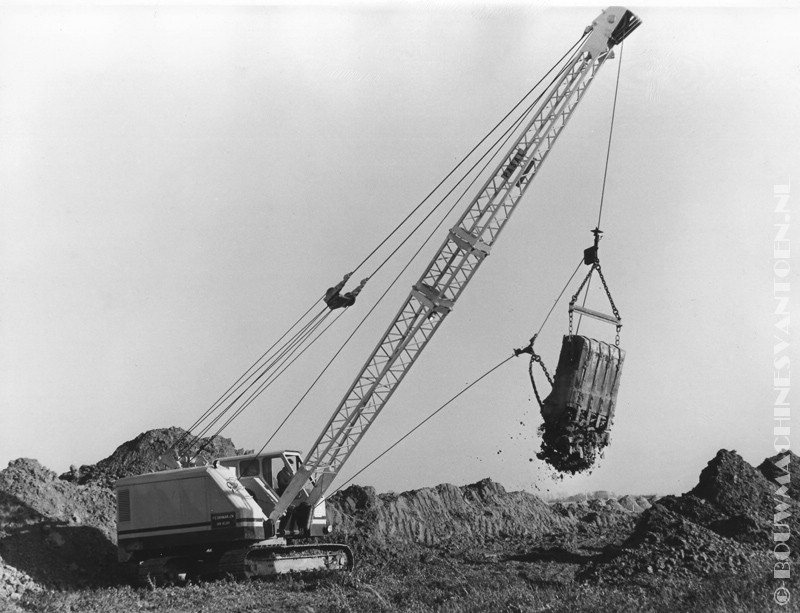

6510

Type 325




6511

Type 325

Als overslagkraan met in hoogte verstelbare cabine.




6512

Type 325

Advertentie.
