L & S
Schoorldam



Informatie en foto's van Ad Gevers
  De vader van Joop Laarkamp had een kleine smederij in Schoorldam, in 1953 kreeg hij een enorme opdracht van Johan Schot, het bouwen van een dragline, Joop Laarkamp was destijds werkzaam bij Stork Kranenbouw en maakte de benodigde tekeningen.

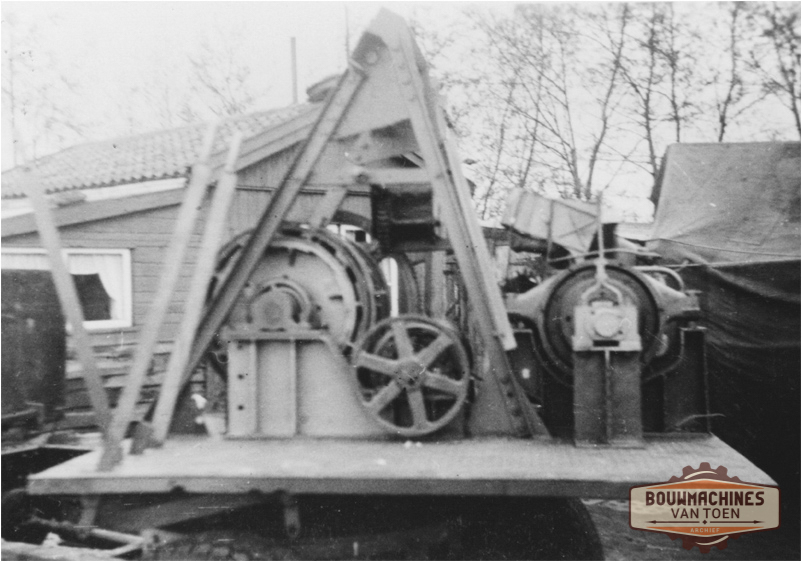

Deze eerste dragline werd gebouwd in de kleine smederij en moest buiten worden samengesteld.

5301

  De dragline was voorzien van een illegale motor afkomstig uit een Duitse legertruck, verborgen gehouden na de afloop van de tweede wereldoorlog.

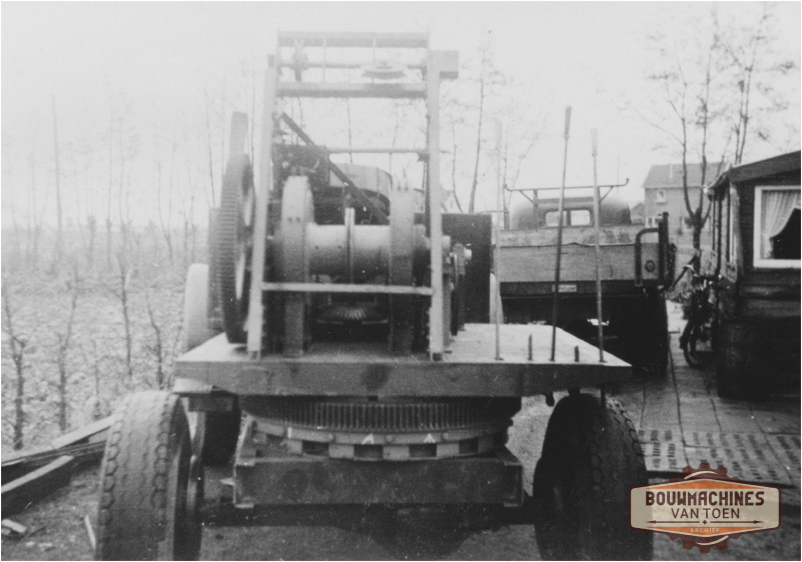

5302

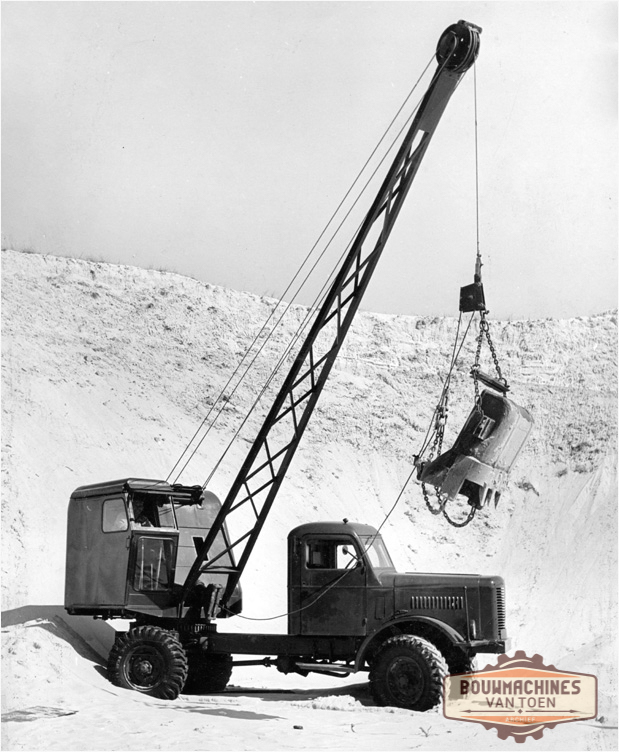

5303

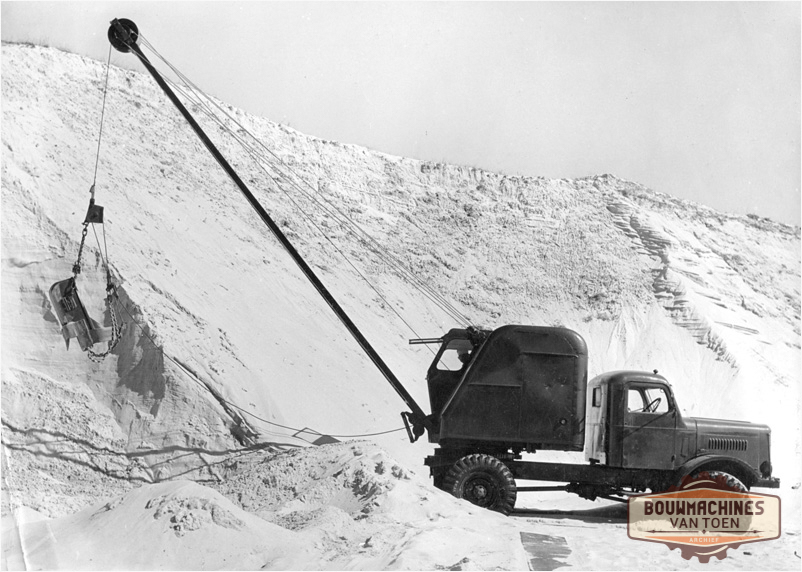

  Tijd om proef te draaien was er niet de machine werd meteen ingezet voor het herstellen van dijken en duinen die vernield waren door de watersnood.

5304

  Met de bouw van de eerste machine werd de samenwerking van Johan Laarkamp en Johan Schot bevestigd met de oprichting van Machinefabriek L & S in 1954.
Er werden voornamelijk draglines gebouwd voor de aannemers in de omgeving van Alkmaar.
De eerste machine kreeg het type nummer 400 en stond op rupsen hiervan werden er 10 gebouwd van de L (Lucht) versie in totaal 22 stuks.
Liep men tegen problemen aan bij de ontwikkeling, dan ging men in het weekend de polder in om de constructie te bekijken bij draglines van een ander merk die daar aan het werk waren.

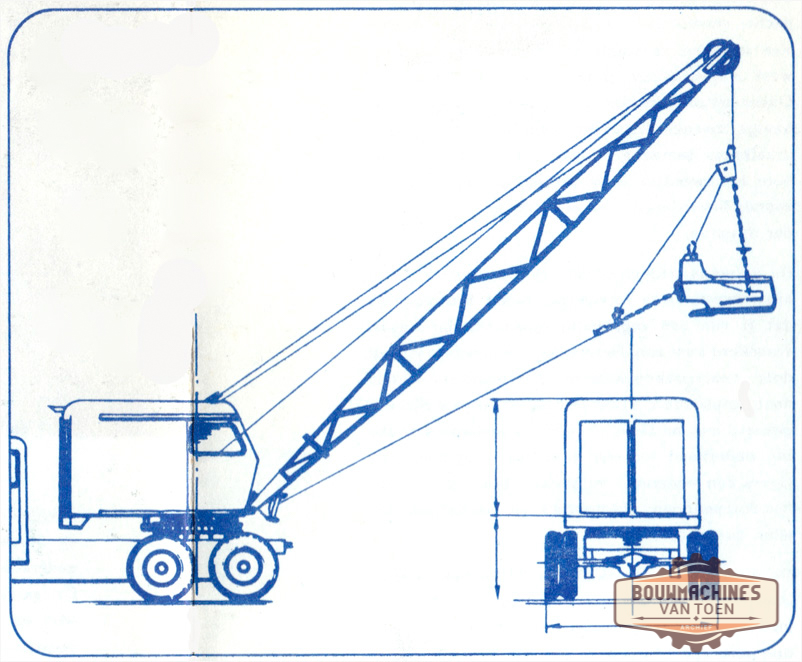

5501

Type 400 L (Lucht)

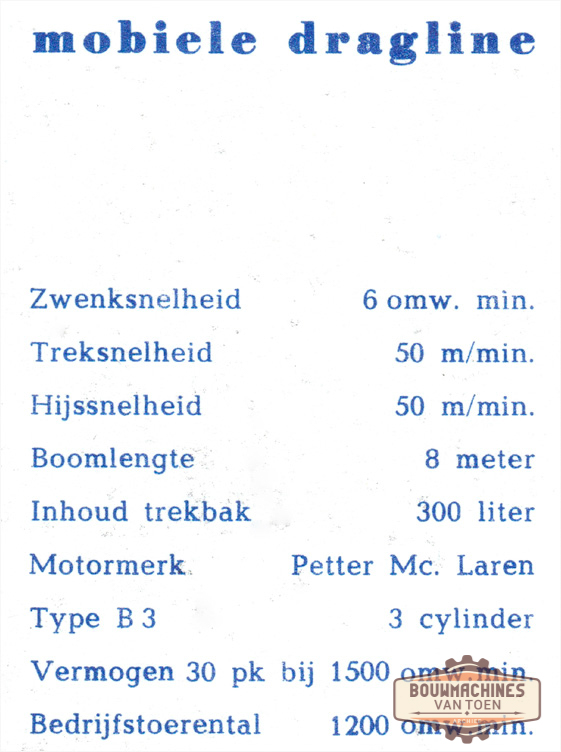

5502

5510

Schafttijd op de fabriek, tweede van rechts is Joop Laarkamp

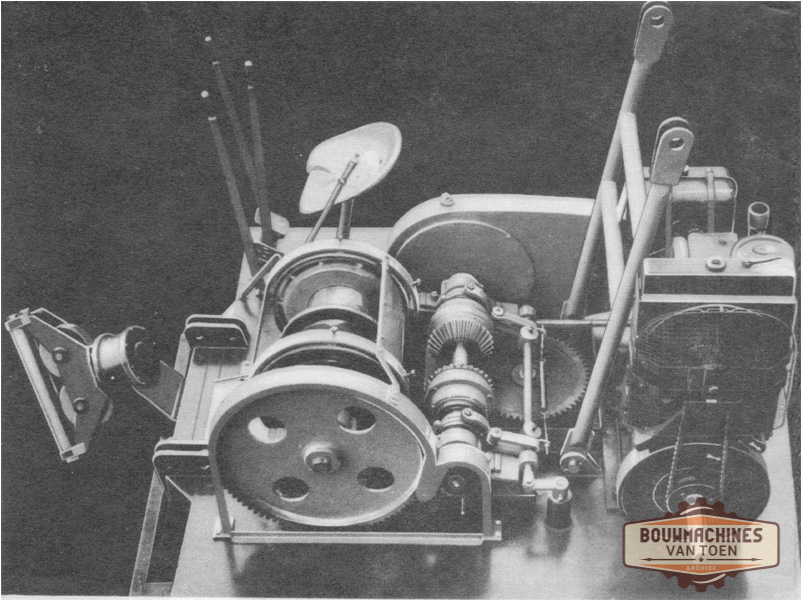

5601

type 400L

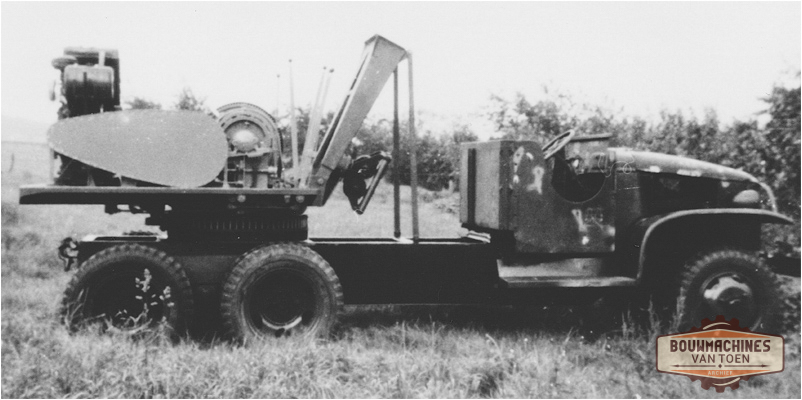

5602

type 400L op GMC onderwagen

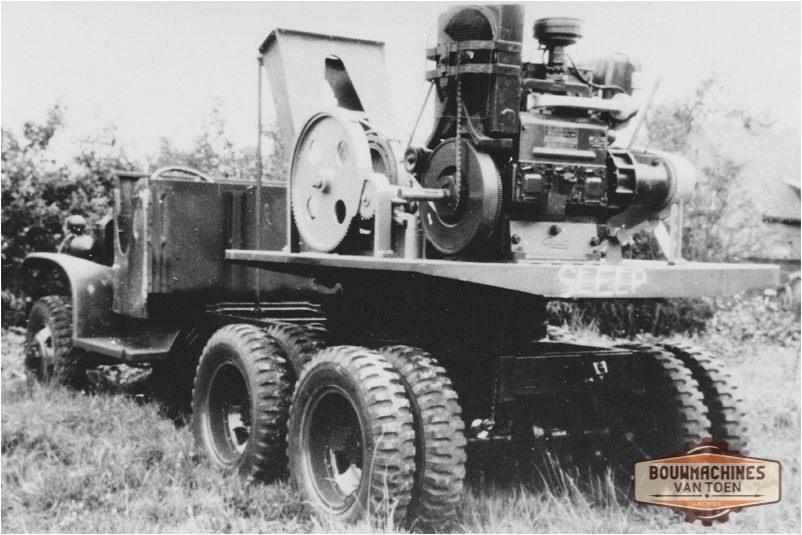

5603

type 400L op GMC onderwagen

5604

type 400L

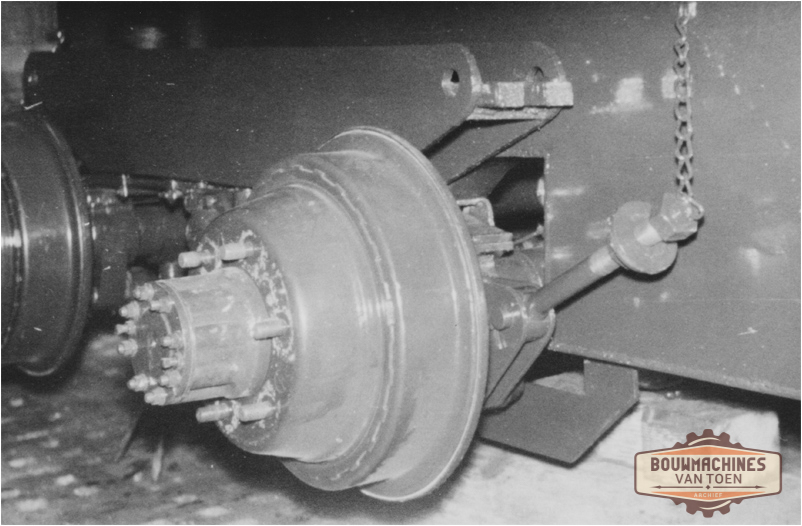

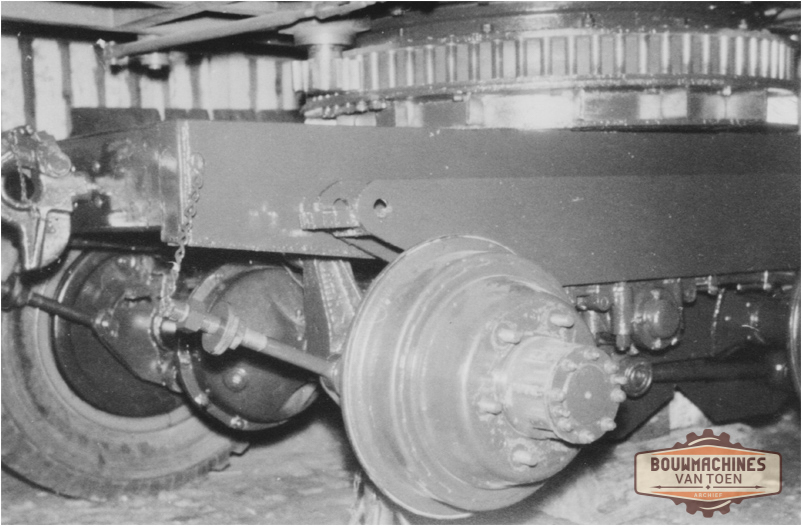

De vergrendeling van de wielen welke bij het graven kan worden geactiveerd

5605

type 400L

0102

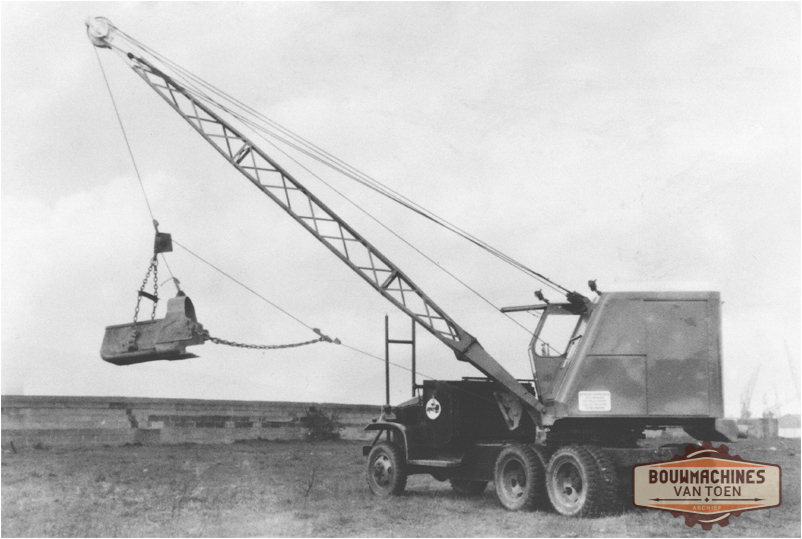

5606

type 400L op GMC onderwagen

Gieklengte 8 meter
Bakinhoud 350 liter

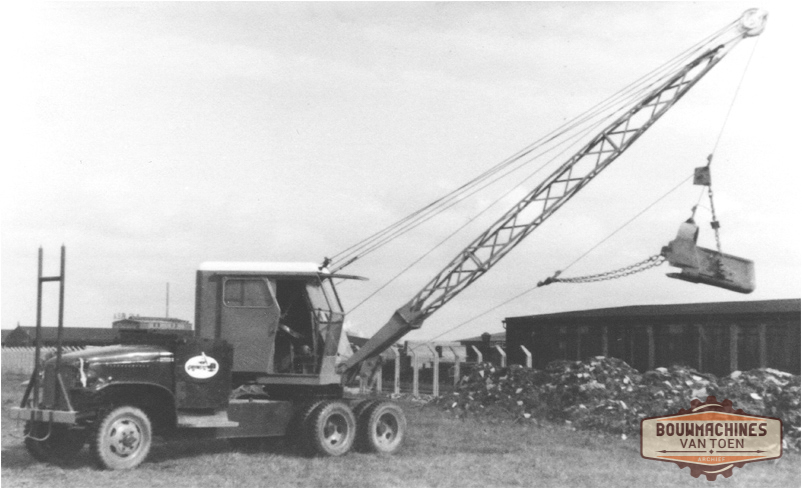

5607

type 400L op GMC onderwagen

5608

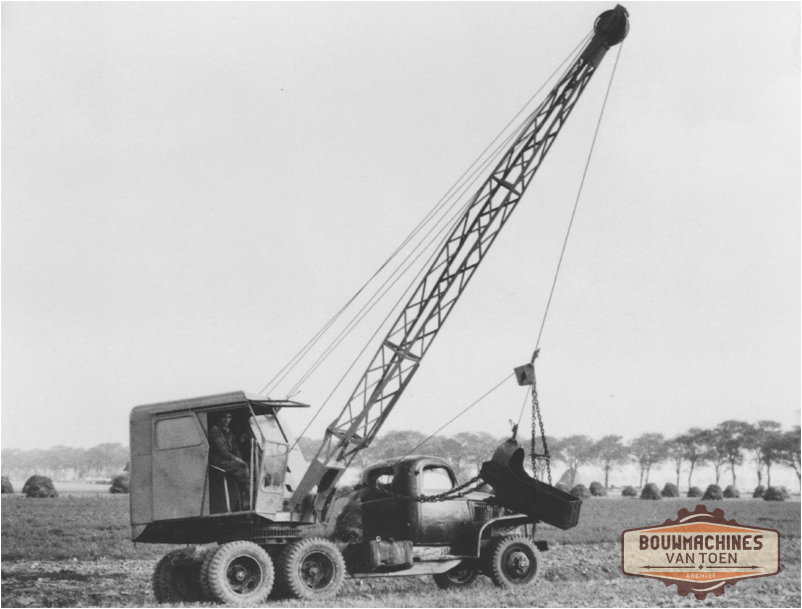

type 400L op GMC onderwagen

5609

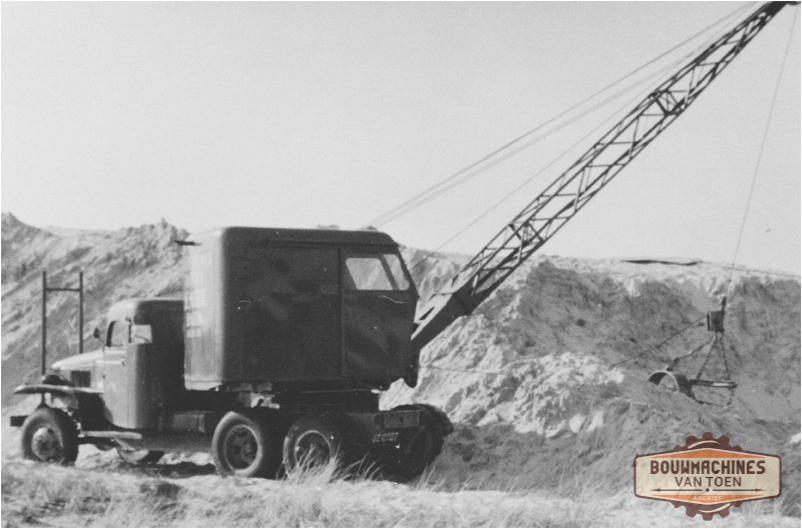

type 400L op GMC onderwagen

0102

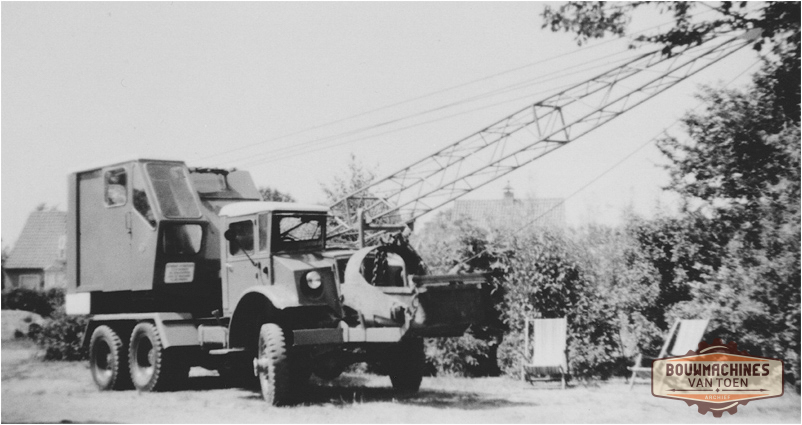

5610

type 400L op CHEVROLET onderwagen

Van de onderwagen werd de cabine gehalveerd om bij het transport de giek niet te hoeven demonteren

5611

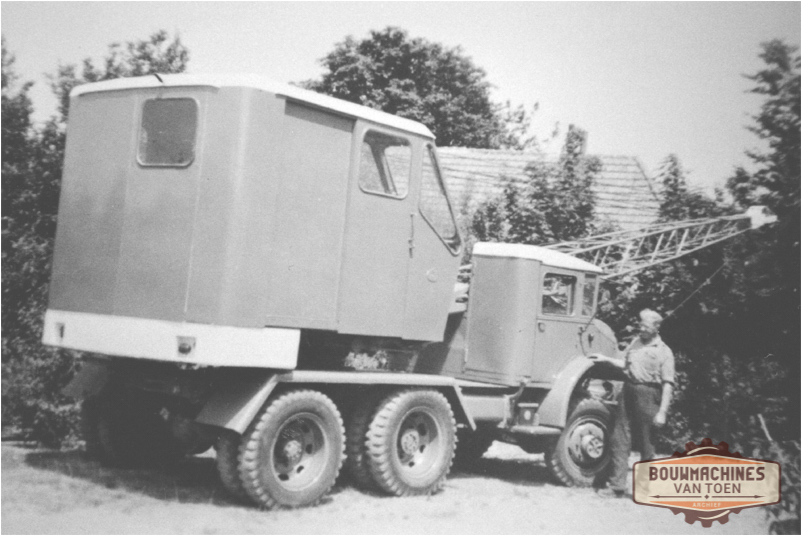

type 400L op CHEVROLET onderwagen en verbeterde cabine op de dragline

0104

5612

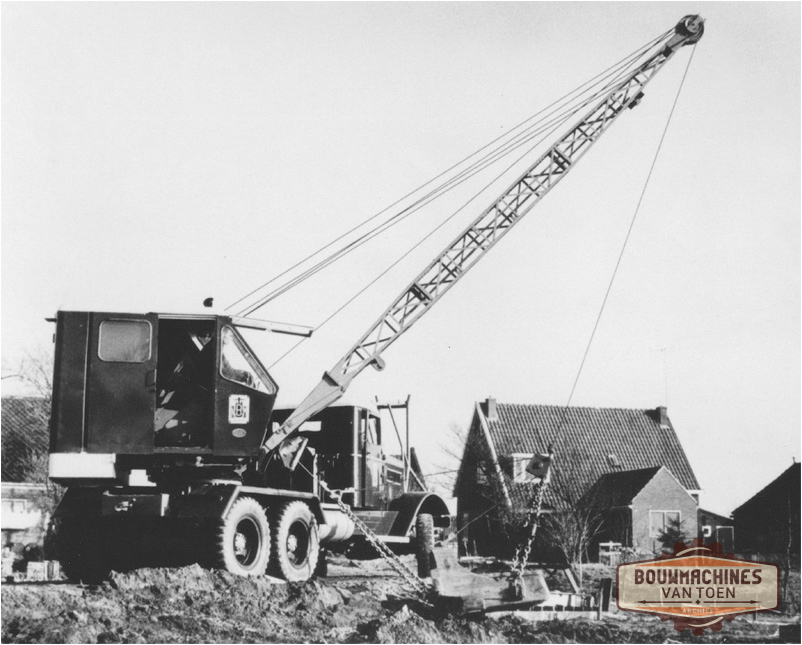

type 400L  voor de NBM

Met vernieuwde cabine en 30 PK PETTER motor


  In 1960 werd het bedrijf verkocht aan aannemer Daalder uit Alkmaar die daar alle belang bij had daar hij verschillende L&S draglines had draaien, de fabriek ging verder onder de naam Machinefabriek Daalder en Joop Laarkamp behield de technische leiding.
Na de overname kwam de productie van de 400 met rups onderwagen op gang.

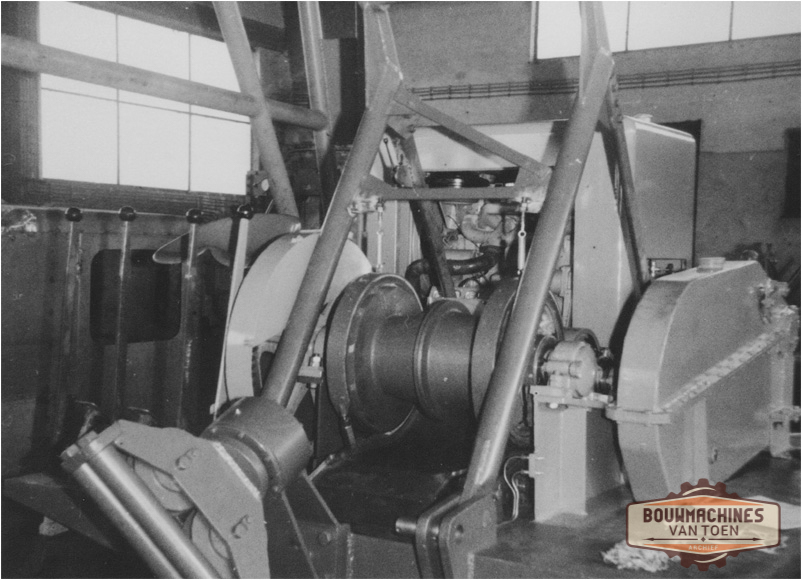

6001

type 400 rups

6002

type 400 rups

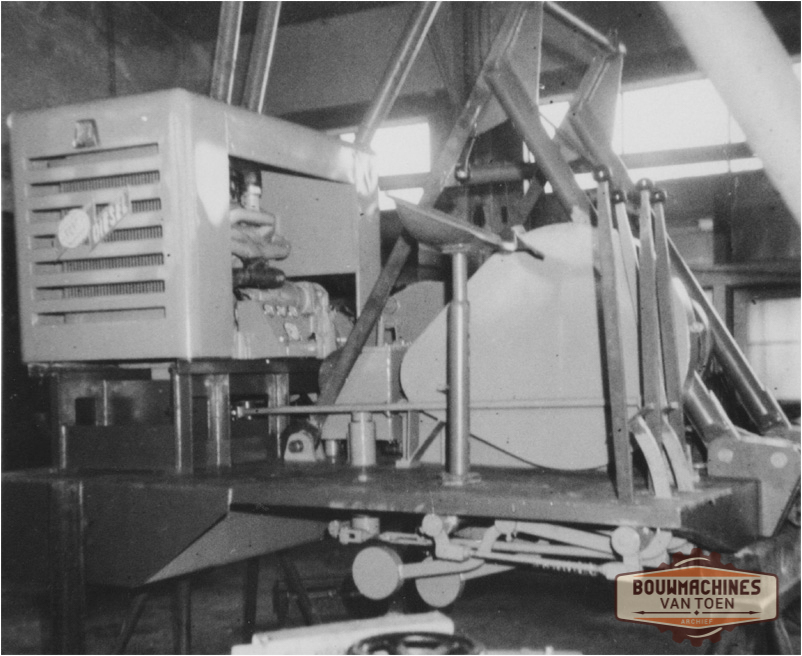

Duidelijk zichtbaar de contragewichten onder de handels, dit zorgde voor een soepeler bediening

6003

type 400 rups

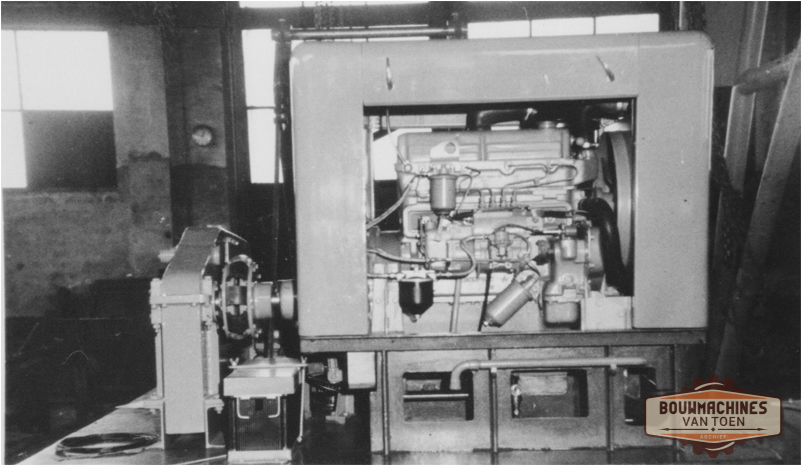

  De draglines werden voorzien van FORD of PETTER motoren

6005

type 400 rups

De trotse bouwers !

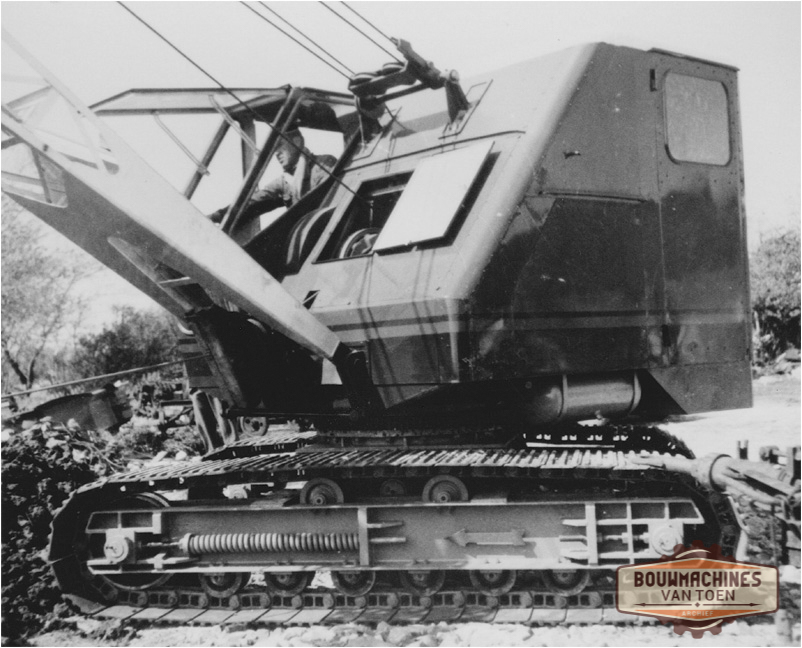

6006

type 400 rups

Geheel luchtbediend getuige de aan de onderzijde van de bovenwagen gemonteerde luchtketel

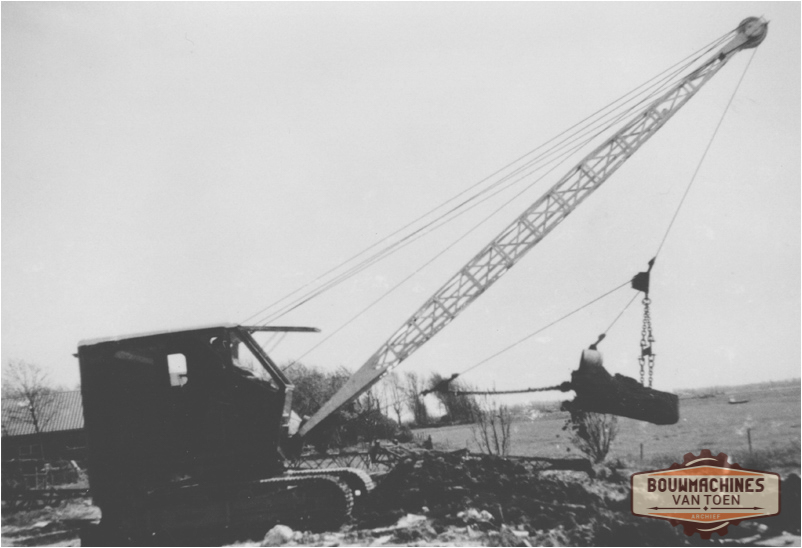

6007

type 400 rups

6008

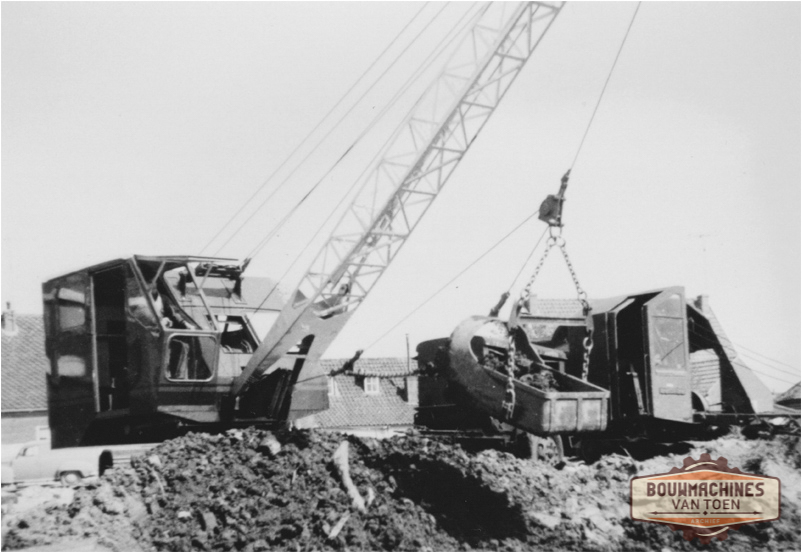

type 400 rups

Van de rupsversie werden 10 machines gebouwd

6009

type 600/800 rups

Hiervan werd er slechts één exemplaar gebouwd

Deze 600 heeft een uitgebouwde cabine om wat meer ruimte bij het lierwerk te verkrijgen

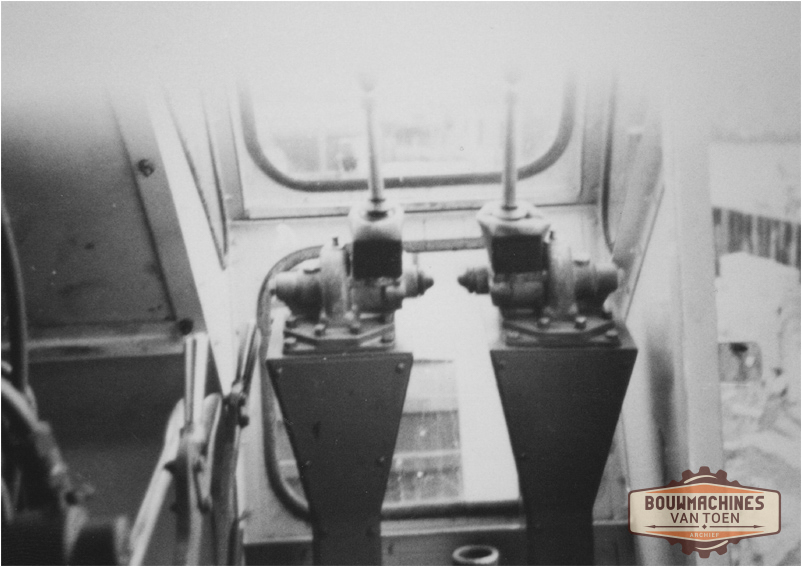

6010

type 600/800 rups

De eerste machine volledig luchtbediend

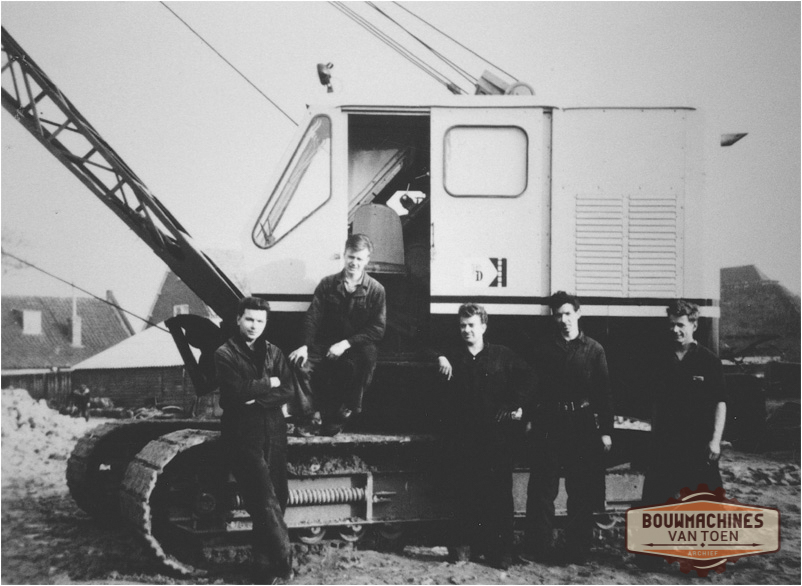

6101

type 1000 rups

Ook hiervan werd er maar één stuks gebouwd

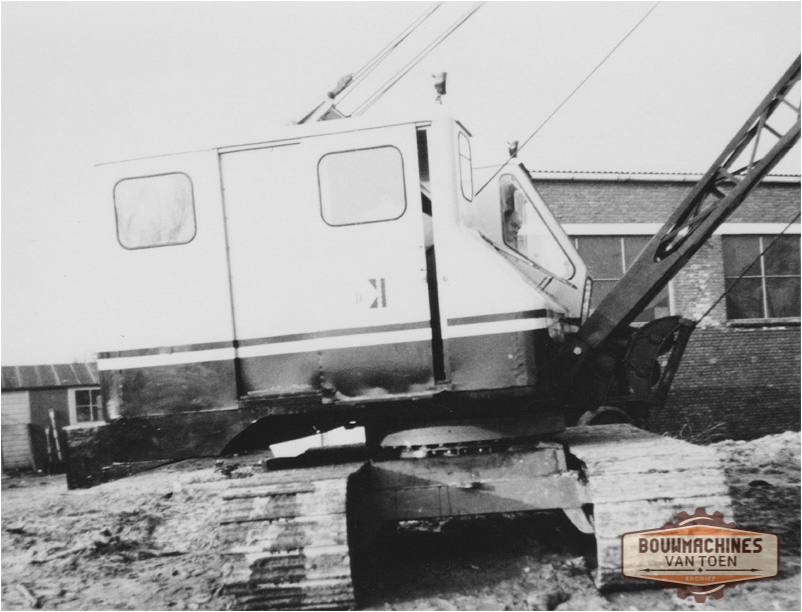

6102

type 1000 rups

6103

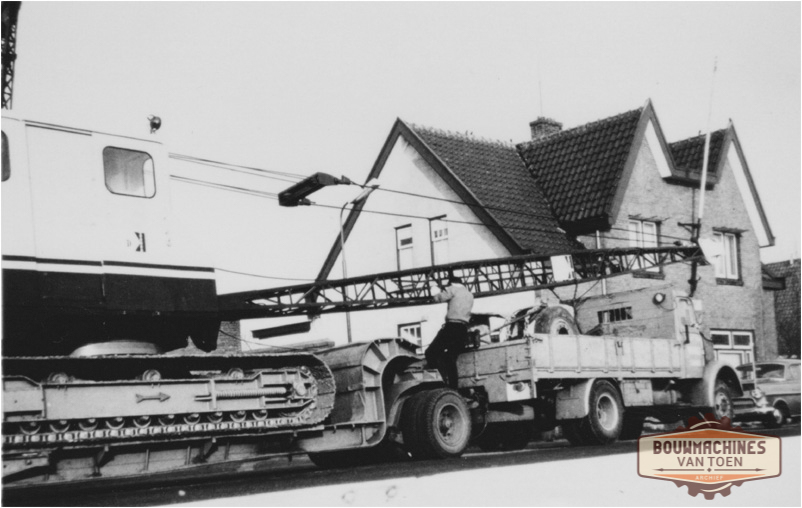

type 1000

Op transport en bestemd voor aannemer Daalder zelf

  De types 600 en 1000 werden ingezet bij aannemer Daalder zelf de 600 was aan de trage kant maar de 1000 presteerde prima.
Er is nog een poging ondernomen om samen met Machinefabriek Alkmaar machines te gaan produceren, maar vanwege de hoge productiekosten besloot men om hier vanaf te zien.
Hierdoor kwam men bij Daalder voor de keuze te staan, verder gaan met bouwen van L&S machines en dan ook een service-apparaat op zetten of te stoppen en zich allen te richten op de Aannemerij, men koos voor het laatste.
In 1964 werd nog wel begonnen aan een speciale dragline het type 1250 voor de firma Koopman te Bergen.

6401

type 1250 rups

Ook slechts één stuks gebouwd

Om het rond tollen van de knijper tegen te gaan werd een extra poelie op de lieras gemonteerd

6402

type 1250 rups

6403

type 1250 rups

Uitgerust met een zeer lange onderwagen

6404

type 1250 rups

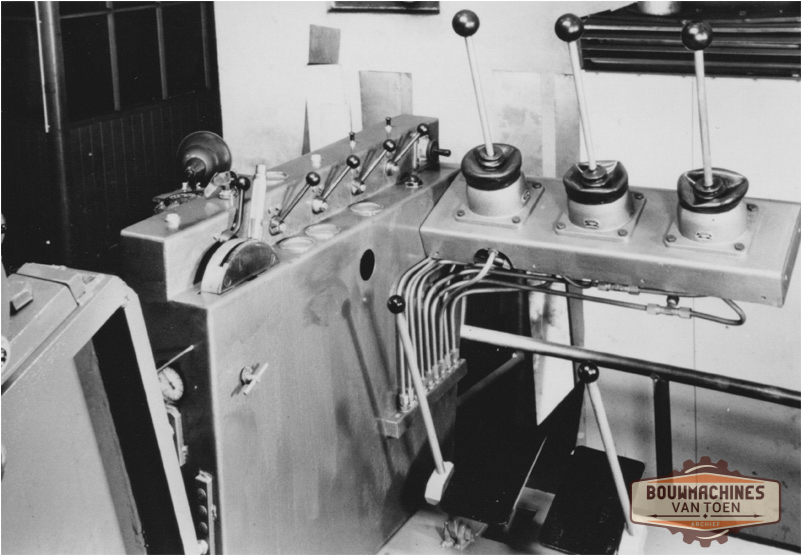

Bedieningspaneel duidelijk zichtbaar de luchtrbediening

6405

type 1250 rups

6406

type 1250 rups

6407

type 1250 rups

6408

type 1250 rups

Zwaar geconstrueerde fairlaine

  De 1250 een oerdegelijke machine, er werd door de toeleveringsbedrijven alleen top producten geleverd, zo werd gebruik gemaakt van TIMKEN lagers en WESTINGHOUSE luchtventielen en kranen.
Een zescilinder 120 PK DORMAN dreef een ALLISON Converter aan en om deze combinatie te testen bond men de trekdraad om een boom, deze werd zonder moeite met bestrating en al uit de grond getrokken.

6409

type 1250 rups

6410

type 1250 rups

De 1250 literbak met op gelaste schotten, geen probleem voor de 120 PK sterke DORMAN motor

6411

type 1250 rups

De radiator kan worden afgesloten met een luik

6412

type 1250 rups

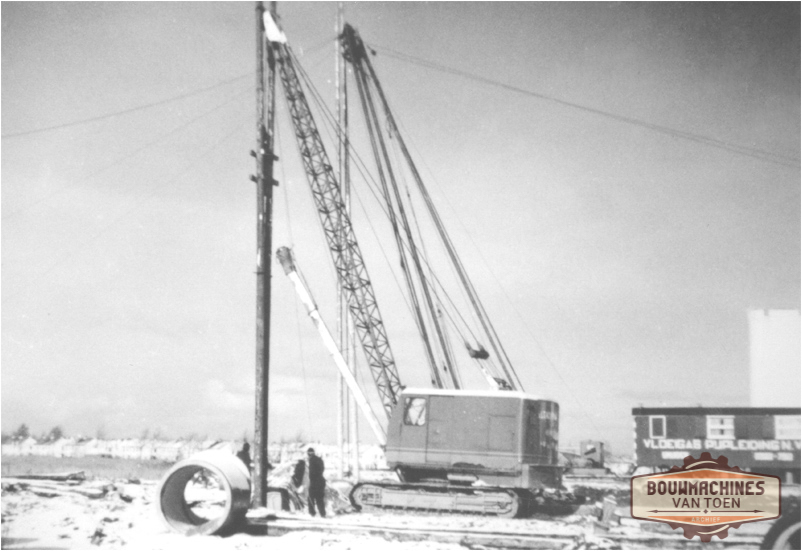

Uitgerust als heistelling

0102

6415

type 1250 rups

In bedrijf bij aannemer Koopman

6416

type 1250 rups

6417

type 1250 rups

6418

type 1250 rups

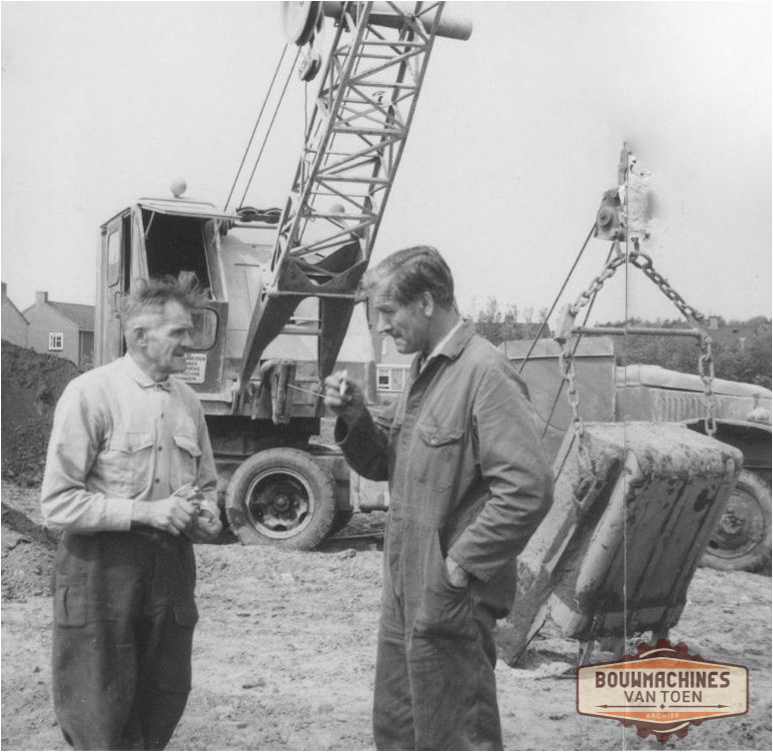

6601

400L

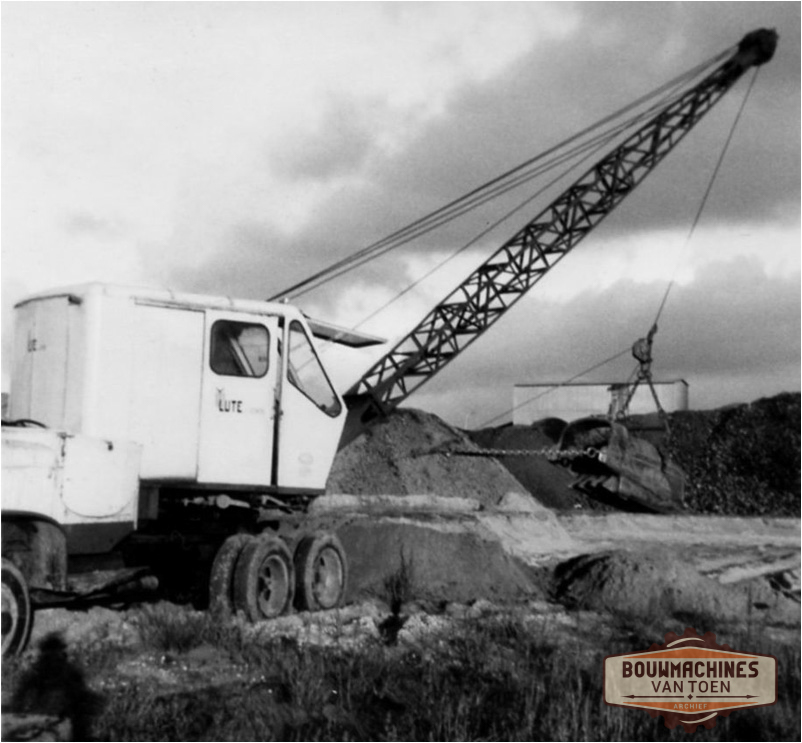

Jo Lute JR (rechts)

6601

400L

Inzet bij Lute B.V.

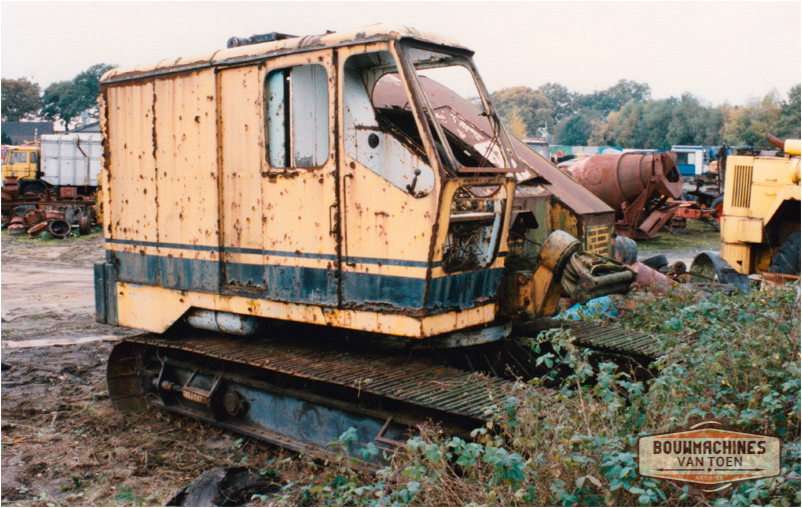

9501

1250

De giek is reeds tot schroot verwerkt

  In 1995 vind Ad Gevers de 1250 terug op een bouwmachine kerkhof in het Limburgse Weert onder een stapel van zo'n driehonderd vrachtwagenbanden, na twee uur zwoegen kon Ad met eigen ogen zien hoe buiten gewoon degelijk de inmiddels in deplorabele toestand verkeerde dragline gebouwd was.

9502

1250

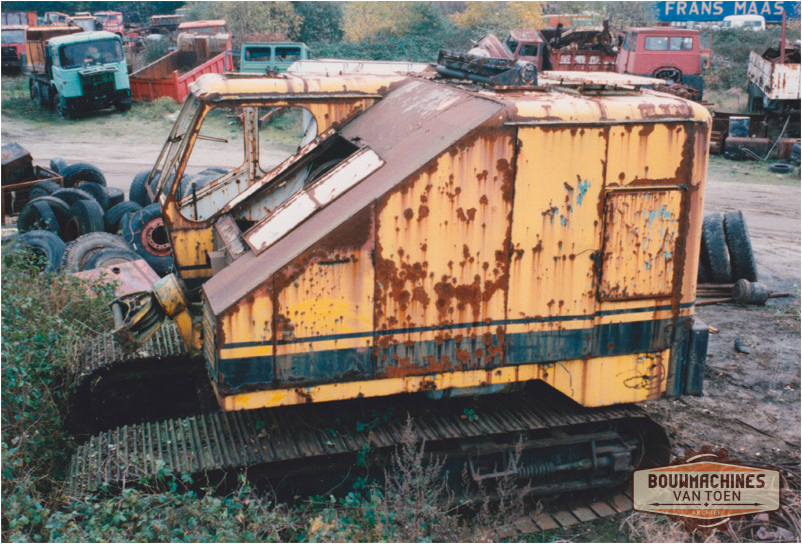

De extra uitbouw van de bovenwagen is in de loop van de jaren gedemonteerd

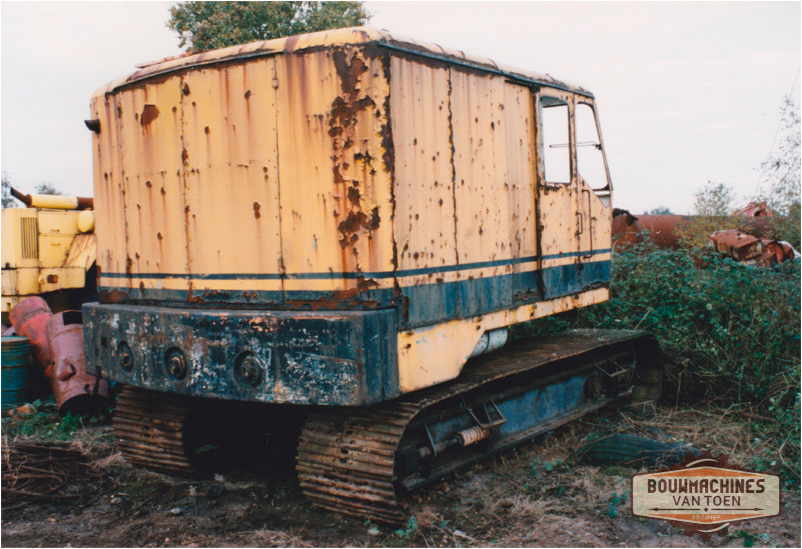

9503

1250

De giek is reeds tot schroot verwerkt

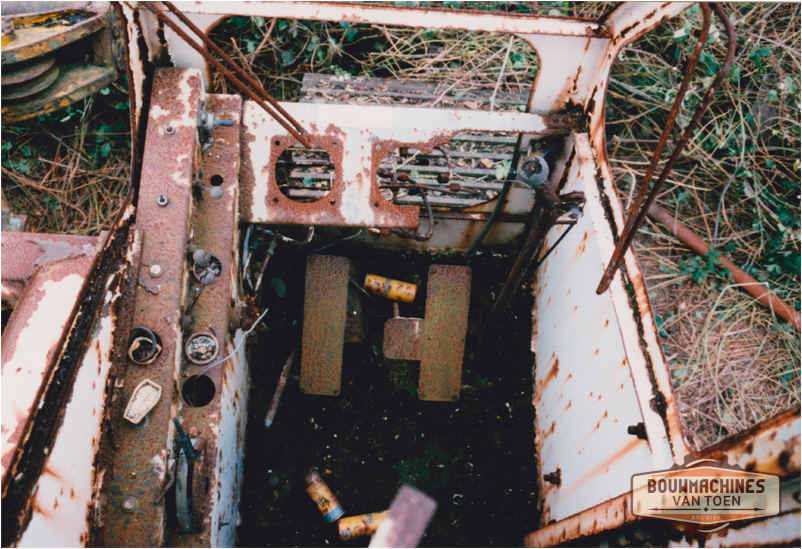

9504

1250

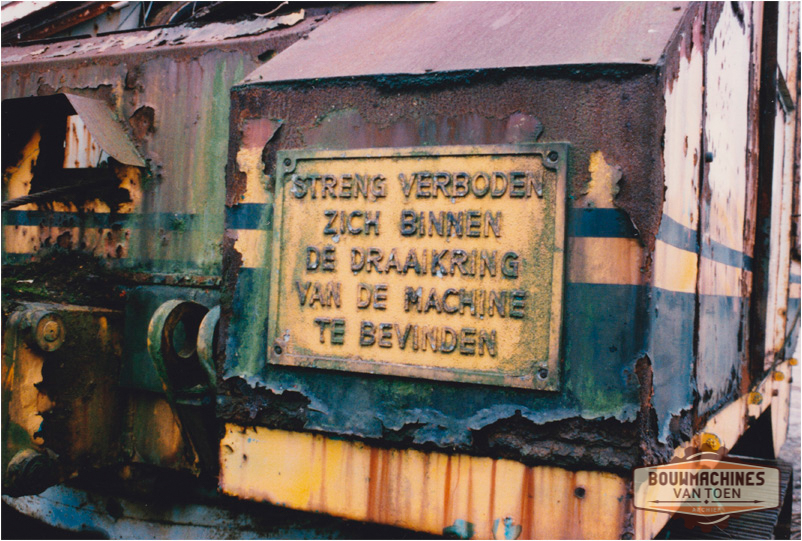

9505

1250
