Zeebouw Zeezand

Zeebrugge





  Halverwege de jaren '70 besloot de regering van BelgiŽ tot uitbreiding van de zeehaven in Zeebrugge, het plan bestond uit twee delen, in het achterland moesten nieuwe havens worden gebouwd die toegankelijk waren voor zeeschepen, welke middels een nieuw te bouwen zeesluis deze havens kunne bereiken en in zee tussen twee nieuwe havendammen van drie kilometer lengte moest een nieuw havengebied ontstaan toegankelijk voor de allergrootste zeeschepen met daarop een o.a. een containerhaven en een LNG terminal.

Voor de bouw van dit alles tekende de aannemerscombinatie ZEEBOUW ZEEZAND, voor de buitenhaven bestaande uit :

   * DREDGING international N.V.
   * Baggerwerken DECLOEDT.
   * Jan de NUL.
   * BOS KALIS Westminster N.V.

En voor de bouw van de achterhaven en zeesluis uit de aannemers :

   * L.L.&N. De MEYER.
   * Aannemingsmij. C.F.E.
   * Pieux FRANKI
   * S.B.B.M.

In 1977 ging de eerste spade in de grond in juli 1985 werd het werk opgeleverd.

0002

0003

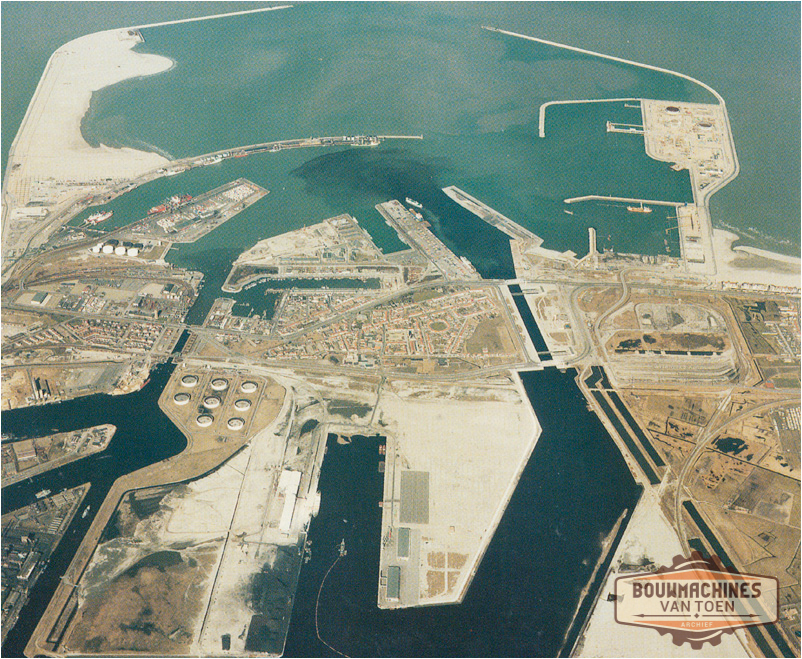

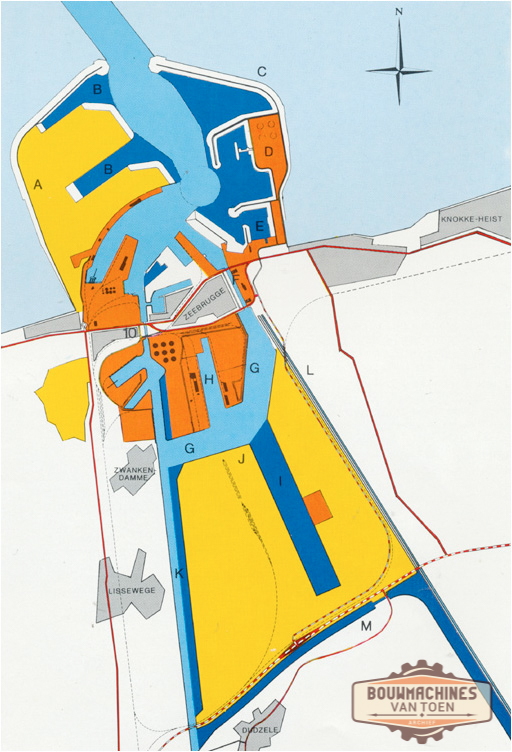

plattegrond.





A  Havendam west
B  Havens
C  Havendam Oost
D  LNG terminal
E  Werkhaven
F  Zeesluis
G  Verbindingshaven
H  Noord dock
I   Zuid dock
J  Bulk terminal
K  Boudewijn kanaal
L  Groen gebied
M  Kanaal

  Te verwerken Materialen :
   *  60.000.000 M3  te baggeren zand.
   *  72.000.000 M3  zand voor aanvulling en landwinning.
   *  7.000.000 Ton  grind.
   *  1.100.000 M2  bodembescherming.
   *  10.600.000 Ton  breuksteen.
   *  60.000   betonblokken van 25/30 ton.

8101

Aanvoer van de breuksteen per trein uit steengroeven in BelgiŽ.
Elke werkdag werd er 8000 ton steen aangevoerd met twee of drie treinen elk met 1100 ton steen, twee schepen en een vloot van zo'n 100 trucks.


















augustus 1981

Foto Huub van Dijk

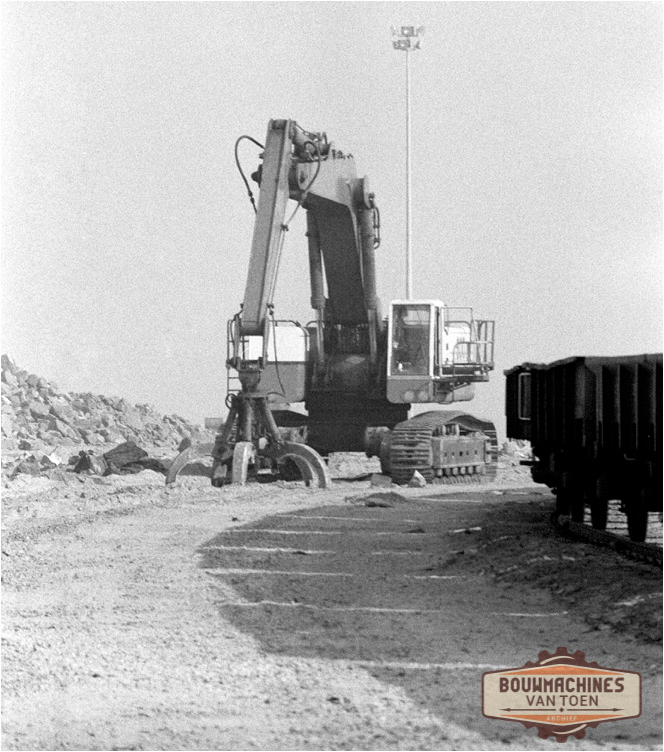

8102

De aangevoerde steen word met POCLAIN 600 machines gelost en tijdelijk opgeslagen in enorme depots.































augustus 1981

Foto Huub van Dijk

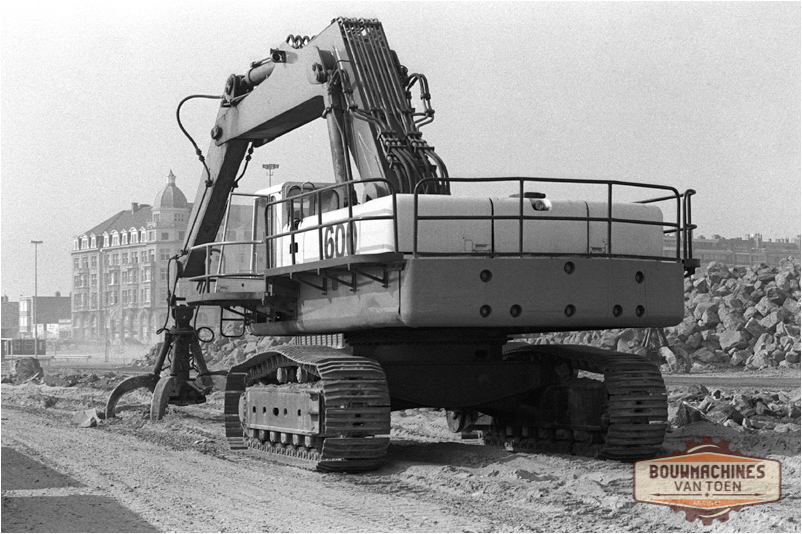

8103

POCLAIN 600.

Er draaiden een stuk of zes van deze machines allemaal met poliep grijper en ingezet bij de overslag van breuksteen.


















augustus 1981

Foto Huub van Dijk

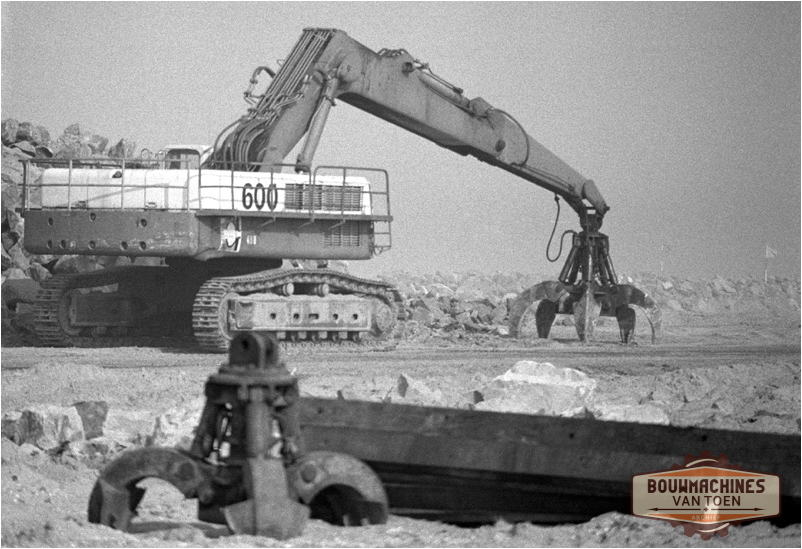

8104

POCLAIN 600.






















augustus 1981

Foto Huub van Dijk

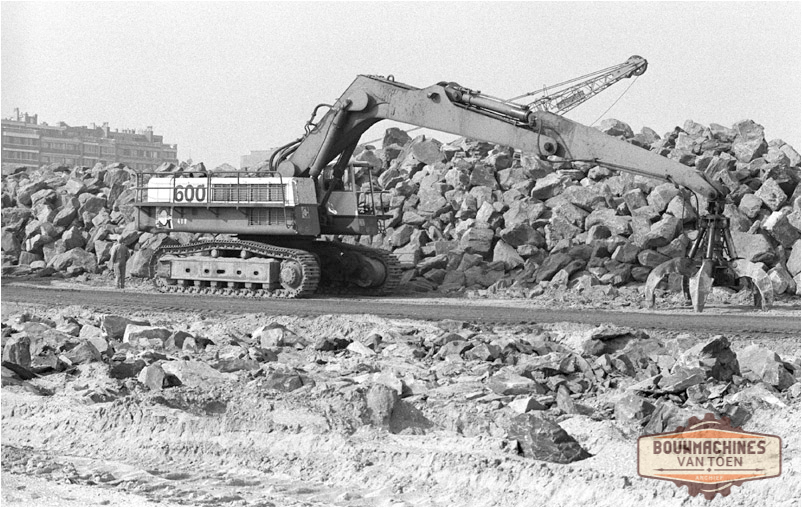

8105

POCLAIN 600.



















augustus 1981

Foto Huub van Dijk

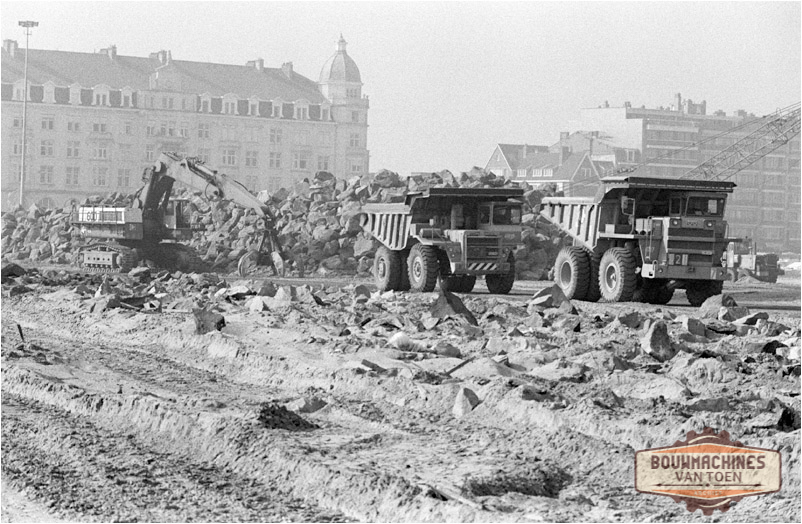

8106

AVELING BARFORD en WABCO dumptrucks.





















augustus 1981

Foto Huub van Dijk

0005

Opbouw van de havendammen.

8107

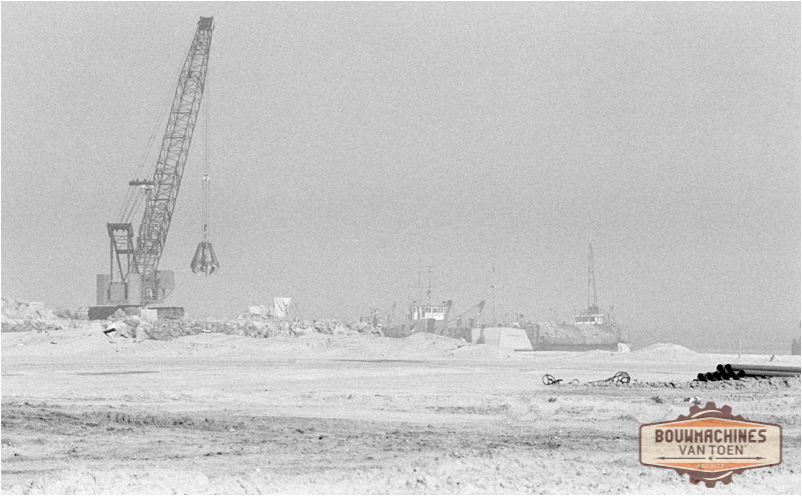

Aanleg westelijke havendam.


















augustus 1981

Foto Huub van Dijk

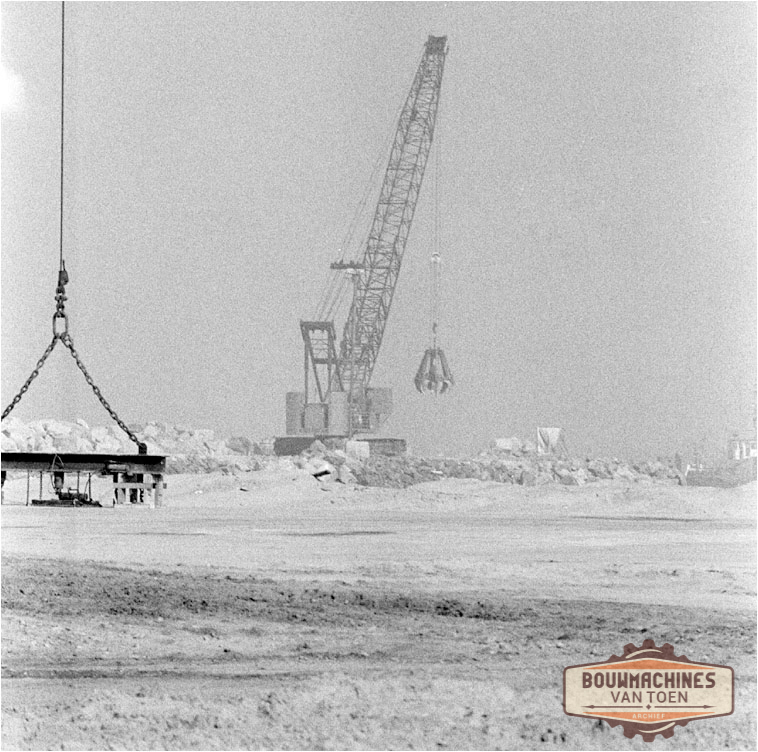

8108

AMERICAN 11320 een 450 tons rupskraan.

































augustus 1981

Foto Huub van Dijk

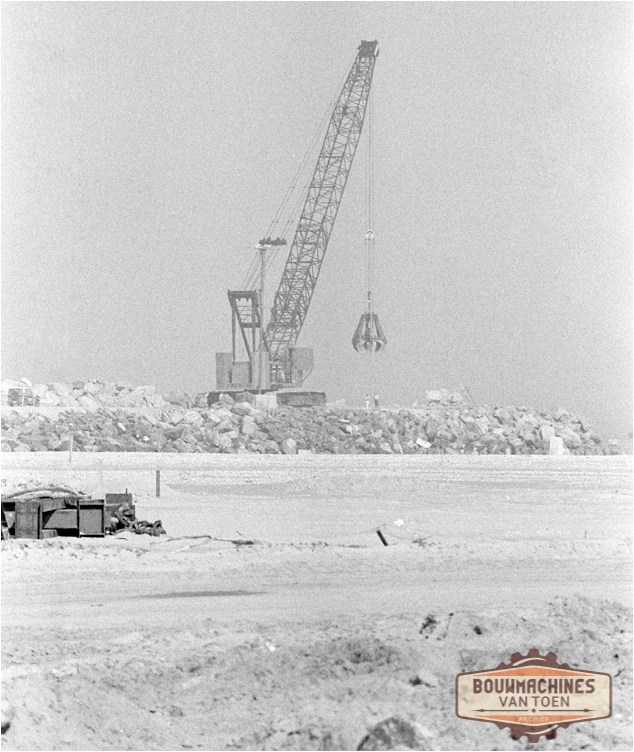

8109

AMERICAN 11320.

































augustus 1981

Foto Huub van Dijk

8110

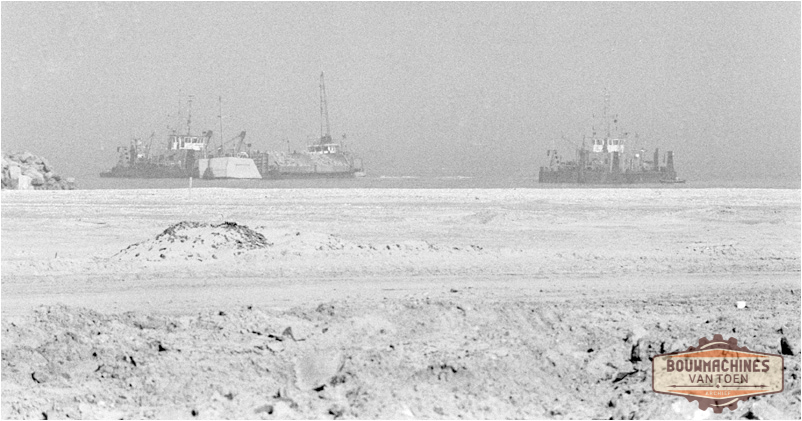

Leggen van de bodembescherming met rieten zinkstukken door ZINCON.















augustus 1981

Foto Huub van Dijk

0006

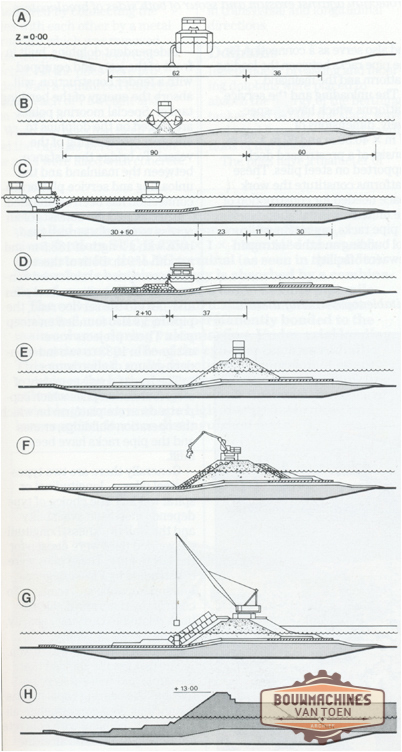

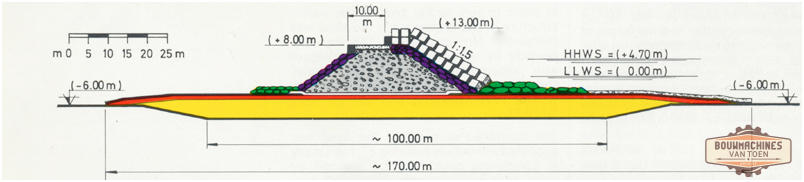

Doorsnede havendam.

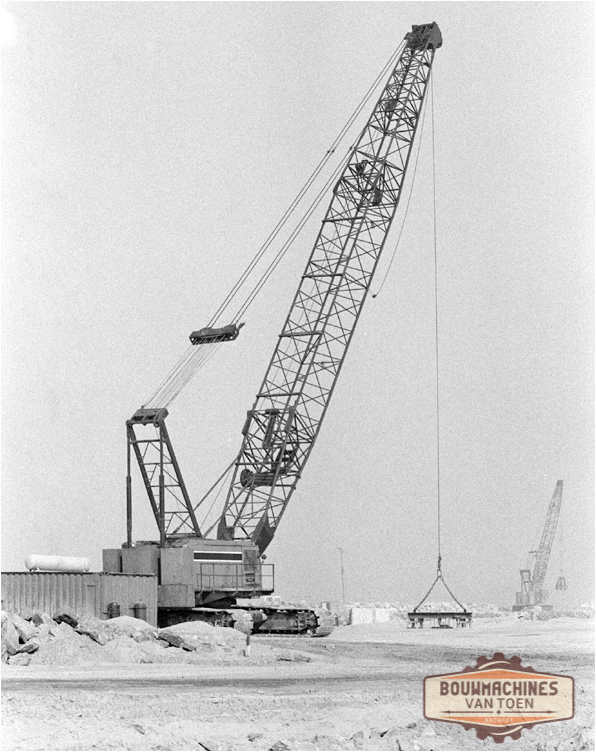

8111

AMERICAN 9260.

Er draaiden op dit werk acht AMERCAN's.
































augustus 1981

Foto Huub van Dijk

8112

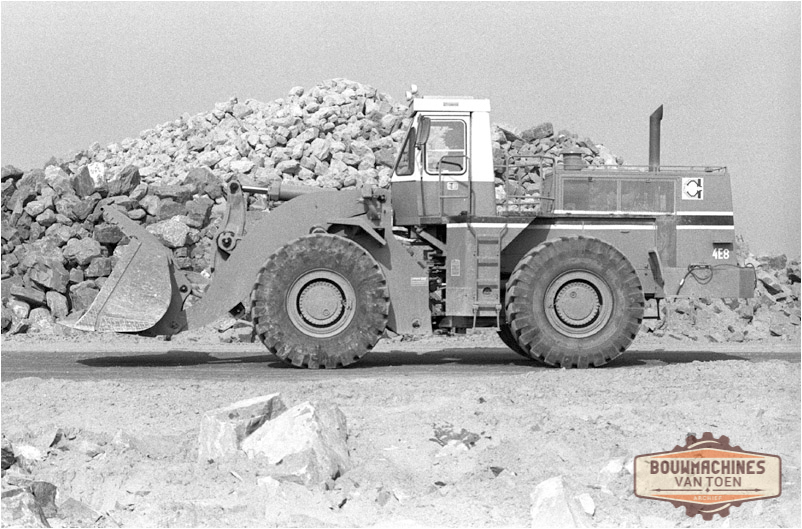

CATERPILLAR 988B.






















augustus 1981

Foto Huub van Dijk

8113

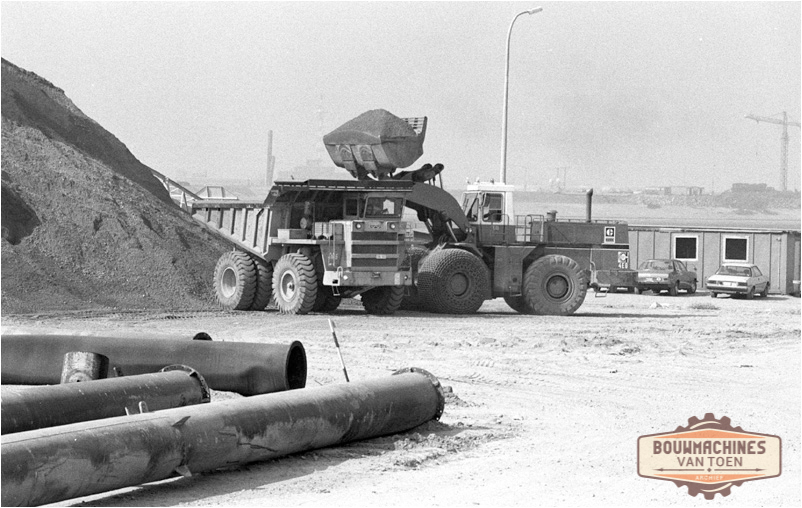

CATERPILLAR 988B laad een WABCO dumptruck.



















augustus 1981

Foto Huub van Dijk

8114

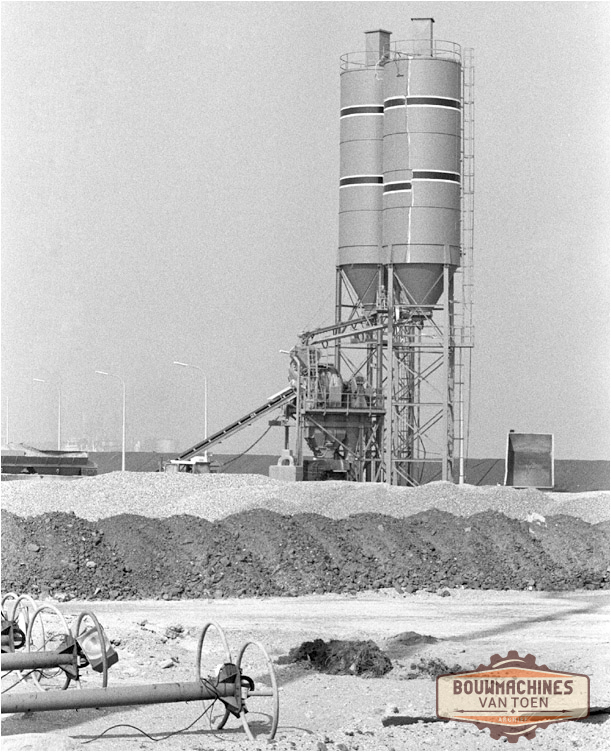

S.G.M.E. betoncentrale.
































augustus 1981

Foto Huub van Dijk

8115

CLARK LIMA rupskraan plaatst betonblokken (golfbrekers) met een gewicht tussen de 25 en 30 ton.





























augustus 1981

Foto Huub van Dijk

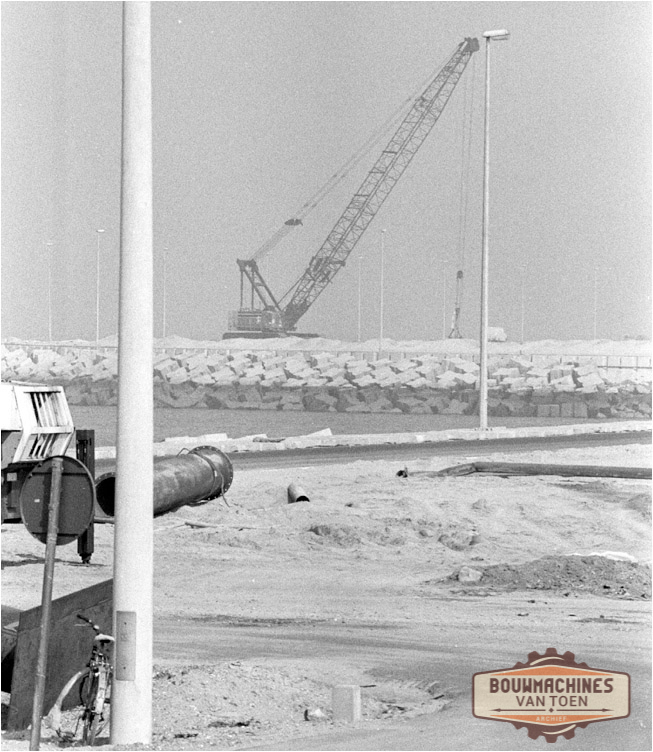

8116

Op de oostelijke havendam staat een AMERICAN 11310.
De kraan heeft een giek van 45 meter lengte en staat op rupsen met een breedte van 1,5 meter.




























augustus 1981

Foto Huub van Dijk

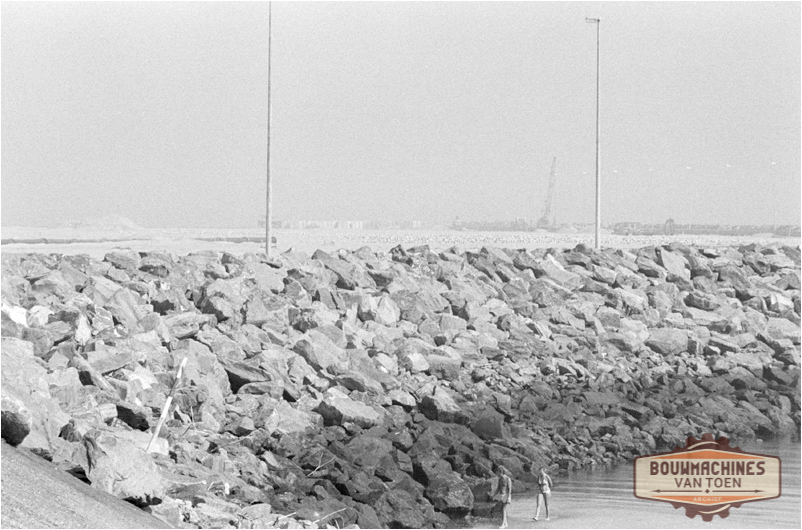

8117

Het haventerrein gezien vanaf het strand





















augustus 1981

Foto Huub van Dijk

8118

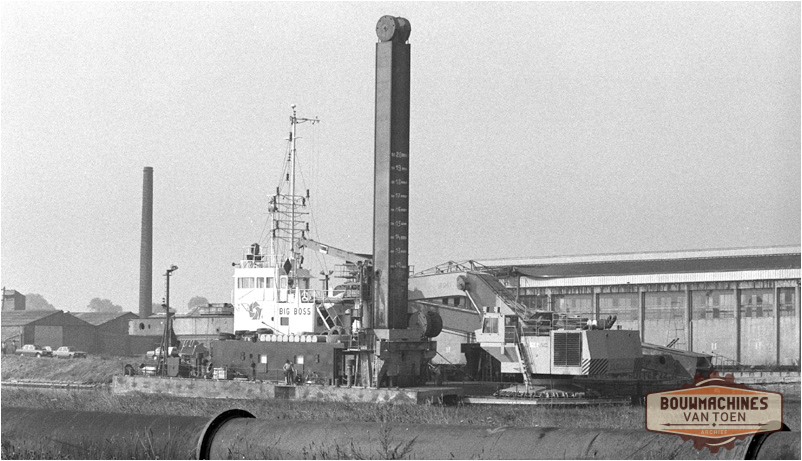

Ponton "Big Boss" van DREDGING international met aan boord een
DEMAG H 241.
















augustus 1981

Foto Huub van Dijk

8119

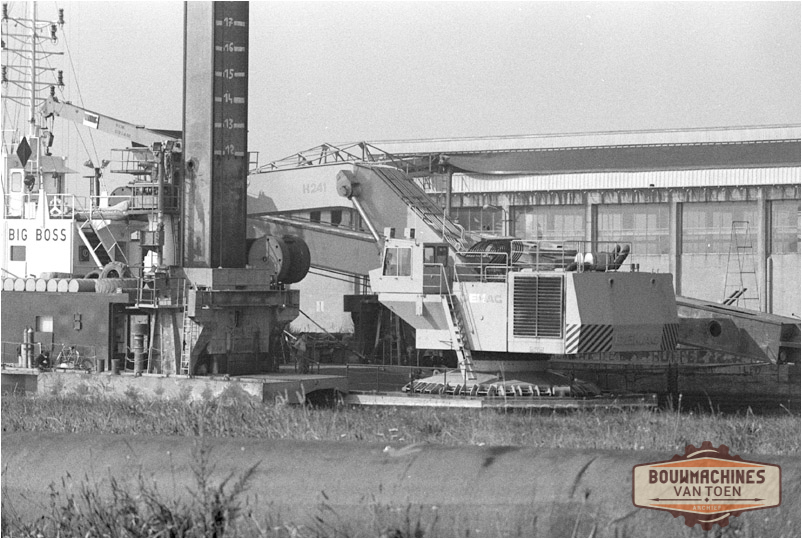

DEMAG H 241 in die tijd de grootste machine van DEMAG





















augustus 1981

Foto Huub van Dijk

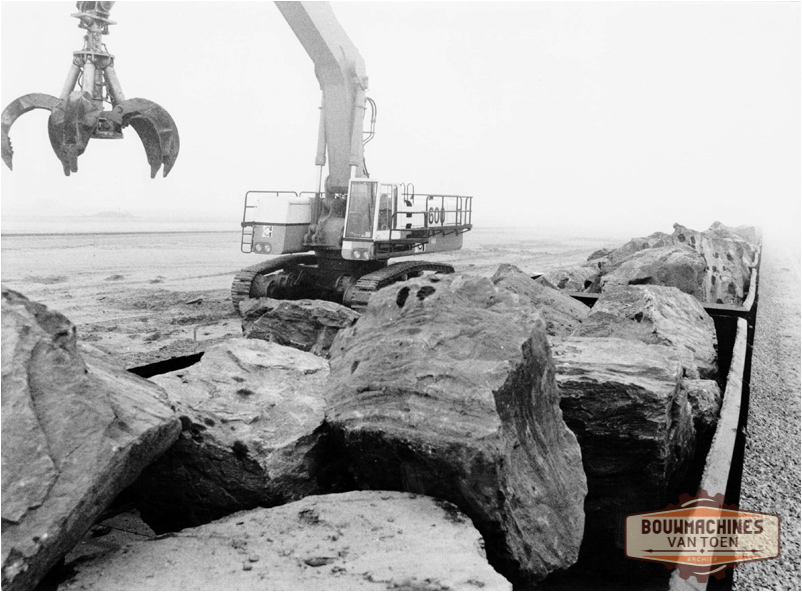

8120

POCLAIN 600 lost spoorwegwagons.
























1981

Archief Johan d'hondt

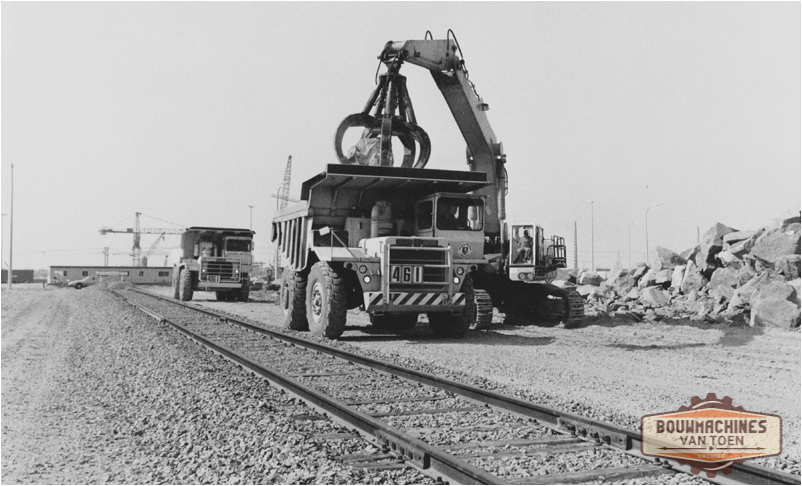

8121

Overslag stortsteen op een AVELING BARFORD dumptruck, op de achtergrond een EUCLID dumptruck.
















1981

Archief Johan d'hondt

8122

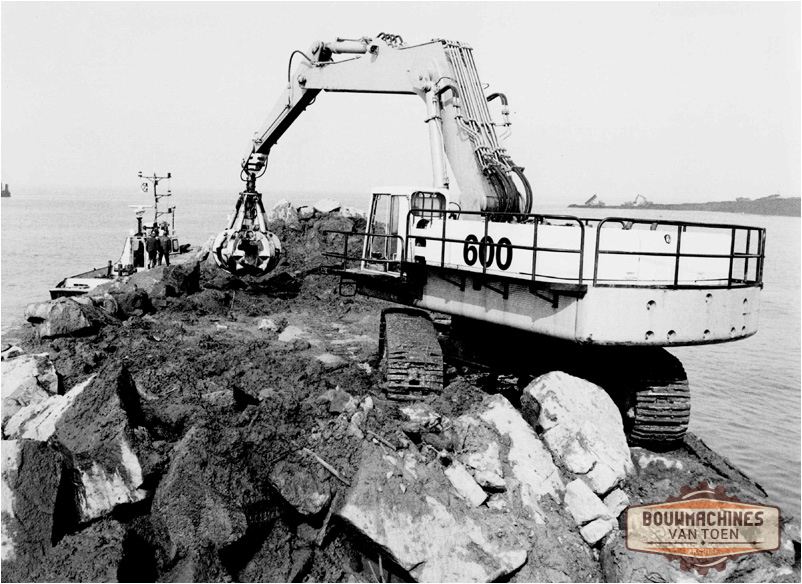

POCLAIN 600 op een van de havendammen.
























1981

Archief Johan d'hondt

8123

POCLAIN 600.






























1981

Archief Johan d'hondt

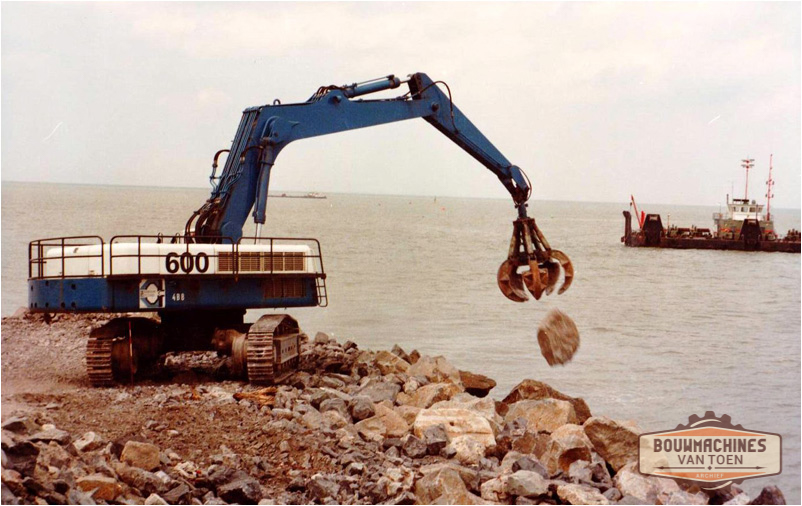

8124

POCLAIN 600.




















1981

Archief Johan d'hondt

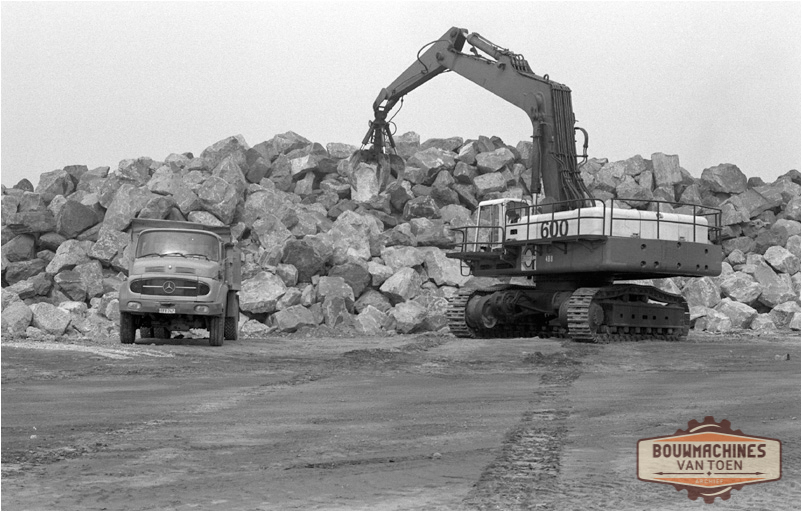

8201

Overslag stortsteen met een POCLAIN 600.




















augustus 1982

Foto Huub van Dijk

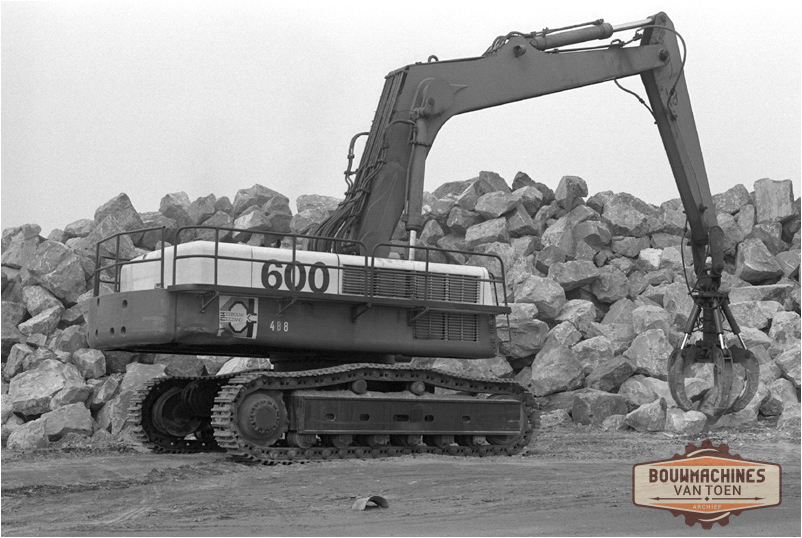

8202

POCLAIN 600.





















augustus 1982

Foto Huub van Dijk

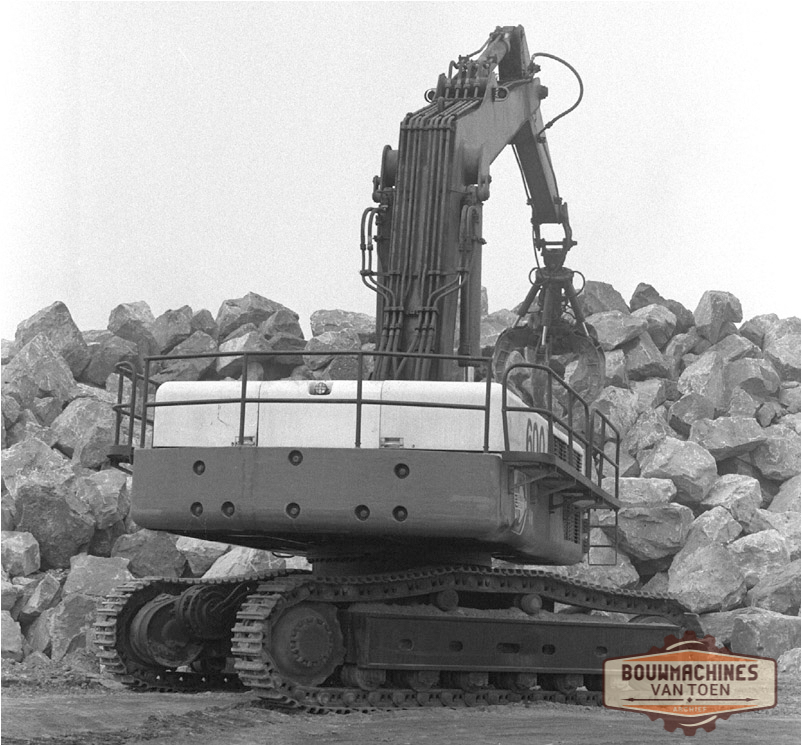

8203

POCLAIN 600.































augustus 1982

Foto Huub van Dijk

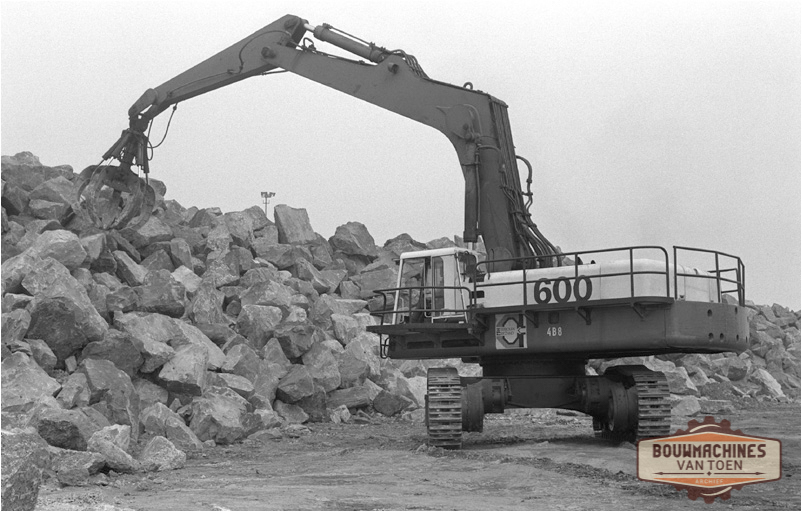

8204

POCLAIN 600.




















augustus 1982

Foto Huub van Dijk

8205

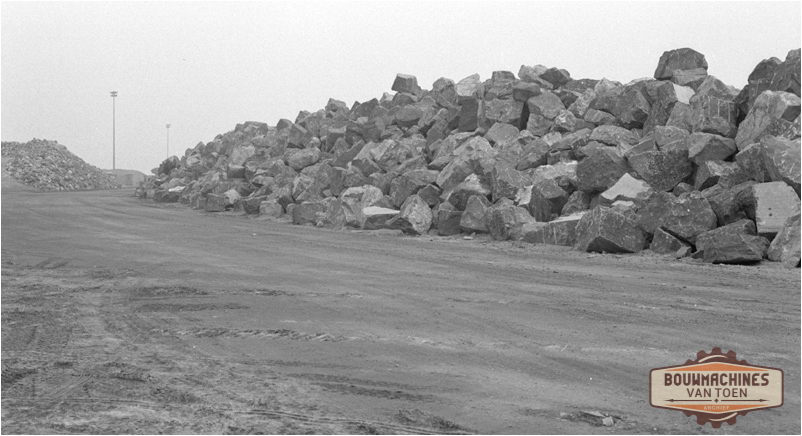

Steendepot.















augustus 1982

Foto Huub van Dijk

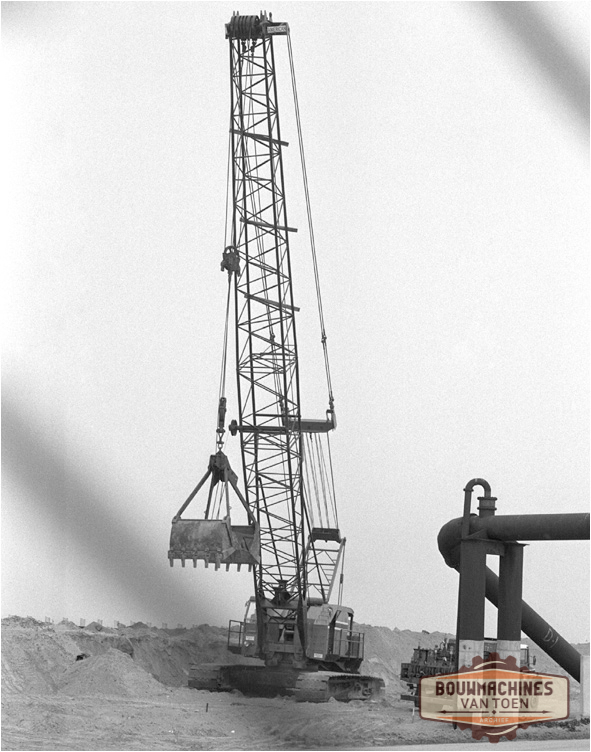

8206

AMERICAN 9260 met grijper.































augustus 1982

Foto Huub van Dijk

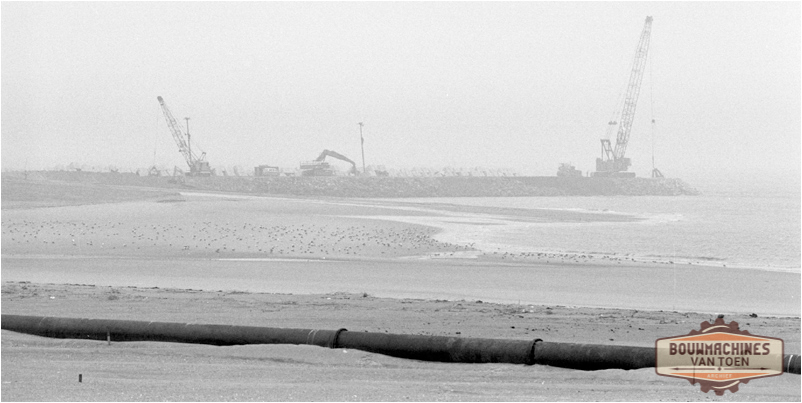

8207

De westpier in aanbouw.















augustus 1982

Foto Huub van Dijk

8208

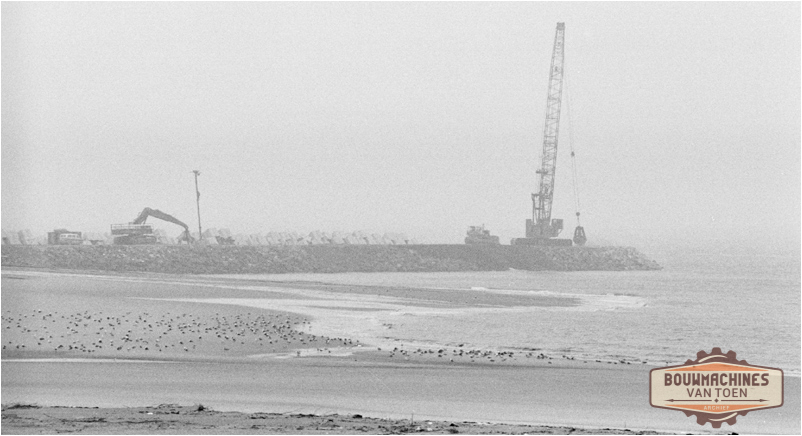

De westpier in aanbouw.














augustus 1982

Foto Huub van Dijk

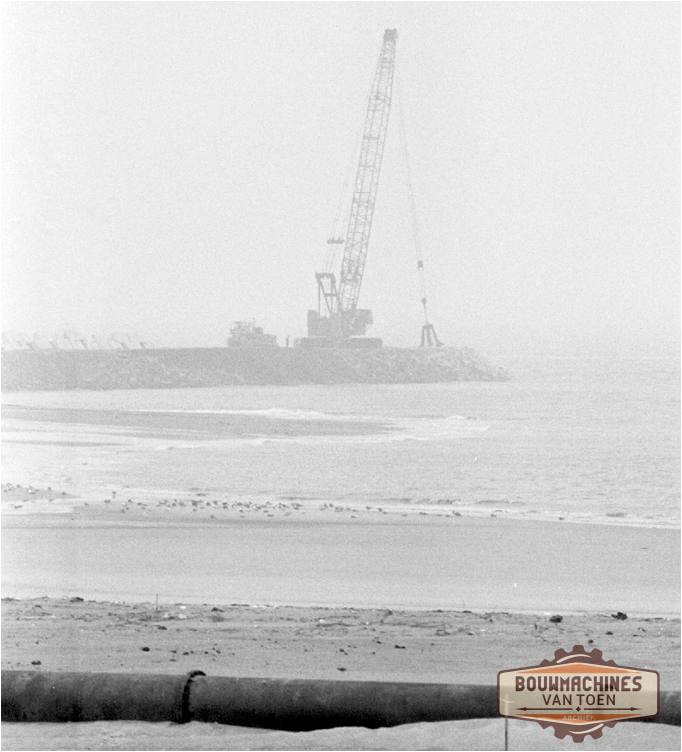

8209

AMERICAN 11320.































augustus 1982

Foto Huub van Dijk

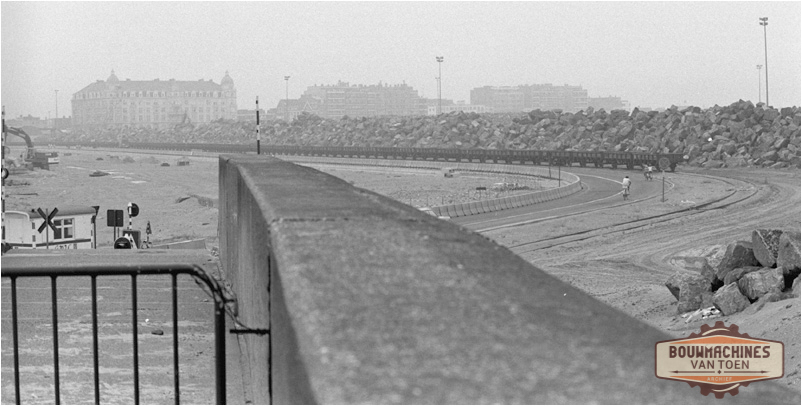

8210

Steendepot.














augustus 1982

Foto Huub van Dijk

8211

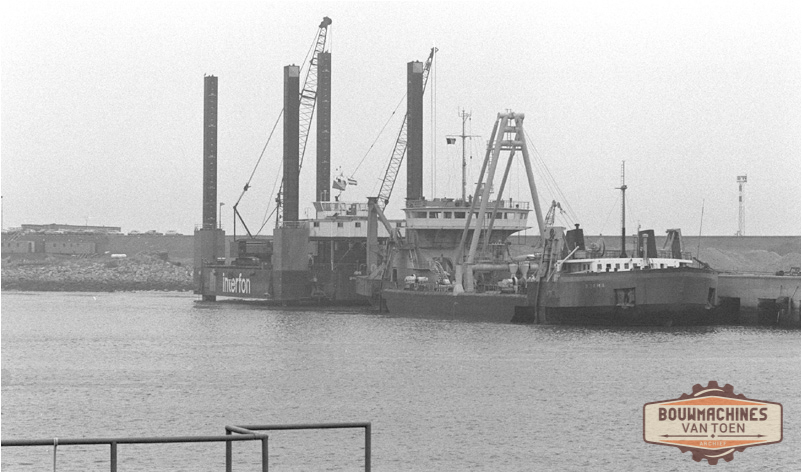

Een hefeiland van INTERDON en links de "Norma" een werkschip voor het verwijderen van scheepswrakken.














augustus 1982

Foto Huub van Dijk

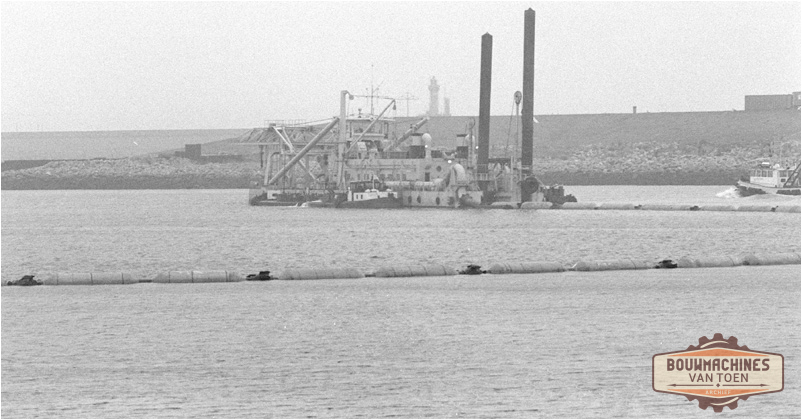

8212

Cutterzuiger "Ortelius" van Jan de Nul.















augustus 1982

Foto Huub van Dijk

8213

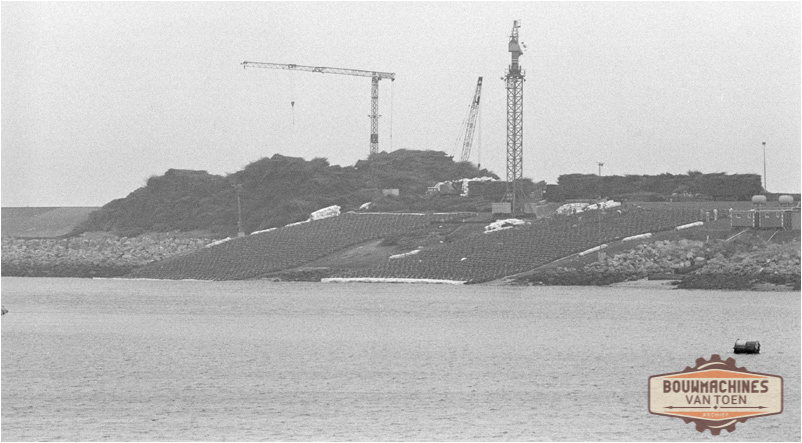

Helling voor het vervaardigen van de zinkstukken.















augustus 1982

Foto Huub van Dijk

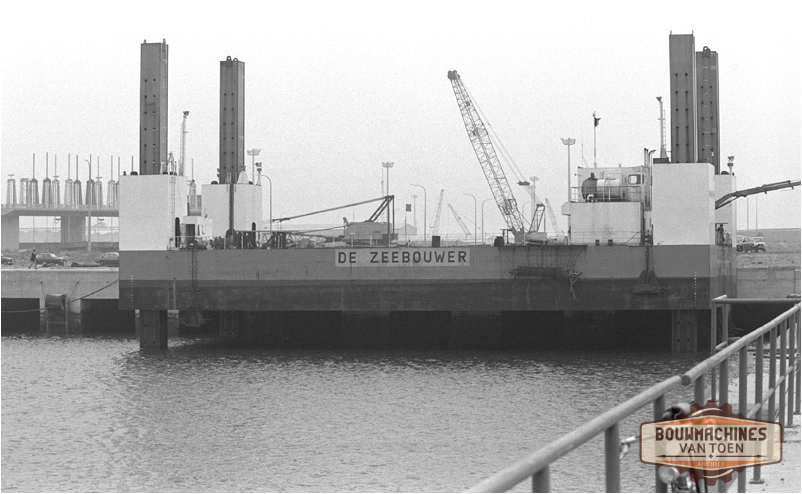

8214

Hefeiland "De Zeebouwer" van de combinatie Zeebouw Zeezand.

















augustus 1982

Foto Huub van Dijk

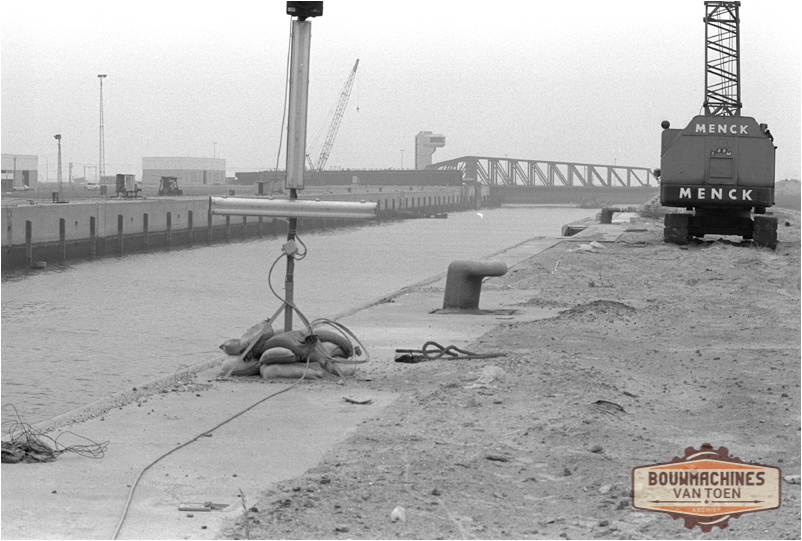

8215

De nieuwe zeesluis vormt de verbinding naar de havens in het achterland met een lengte van  500 meter breedte van 57 meter en diepte van 18,5 meter.

Links een MENCK  M 152 van S.B.B.M.
















augustus 1982

Foto Huub van Dijk

8216

Sluisdeur in aanbouw.





















augustus 1982

Foto Huub van Dijk

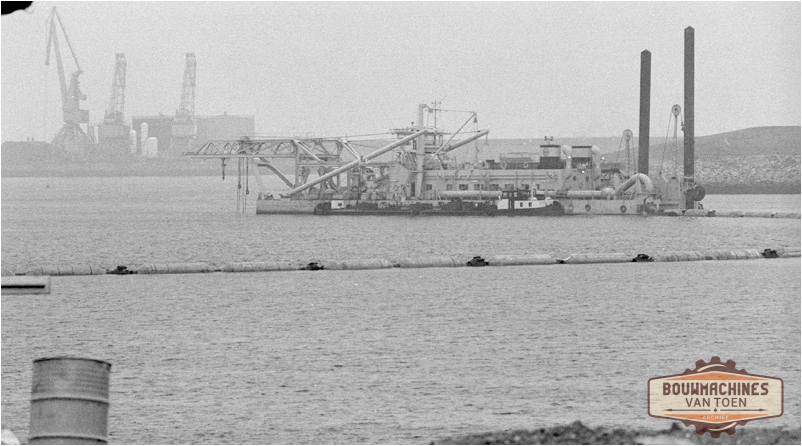

8217

Cutterzuiger "Ortelius" van Jan de Nul.















augustus 1982

Foto Huub van Dijk

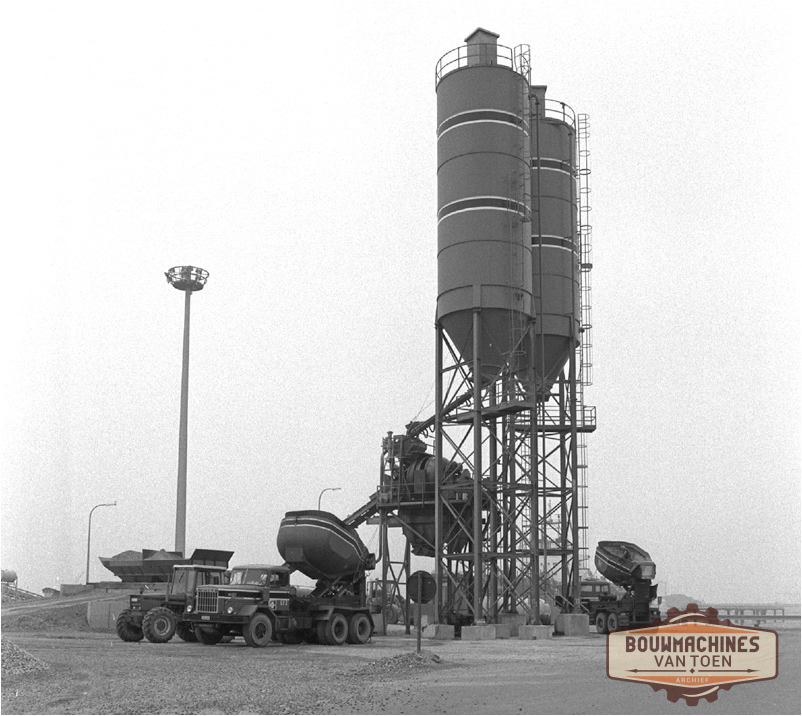

8218

C.S.E.M. betoncentrale met twee WHITE betonwagens.





























augustus 1982

Foto Huub van Dijk

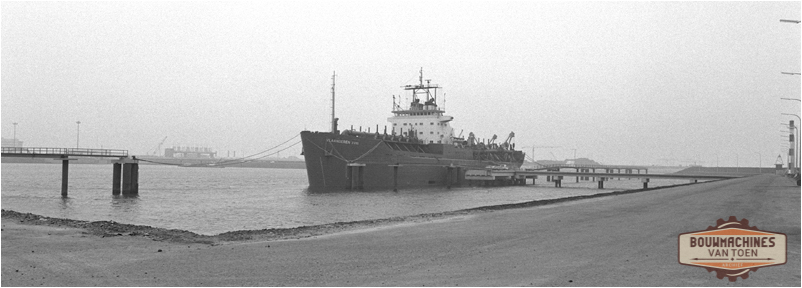

8219

Hopperzuiger "Vlaanderen XIX" van DECLOEDT.








augustus 1982

Foto Huub van Dijk

8220

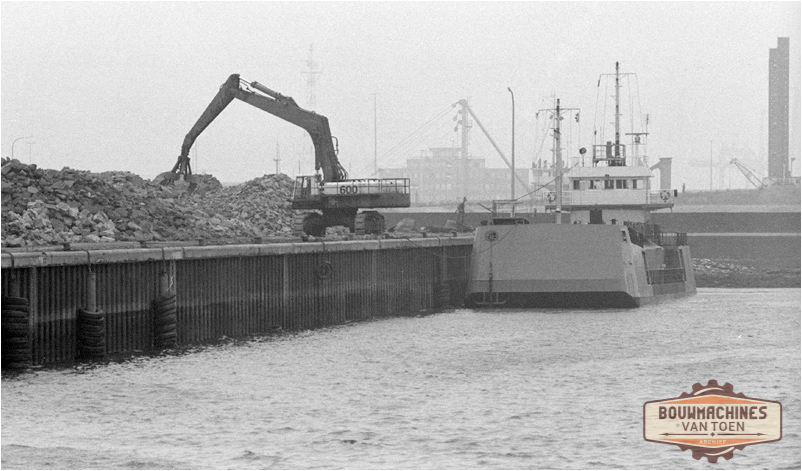

Een van de steenstorters van ZINKCON aan de kade.















augustus 1982

Foto Huub van Dijk

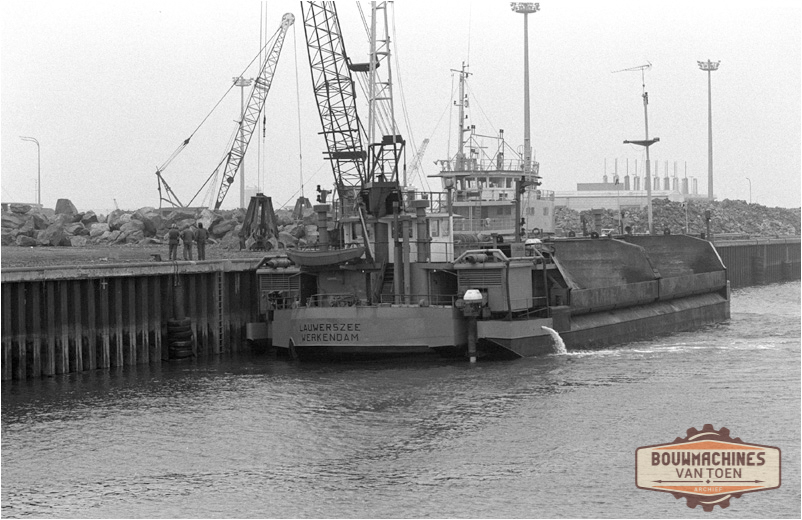

8221

Laden een van de steenstorter "Lauwerszee" van ZINKCON.



















augustus 1982

Foto Huub van Dijk

8222

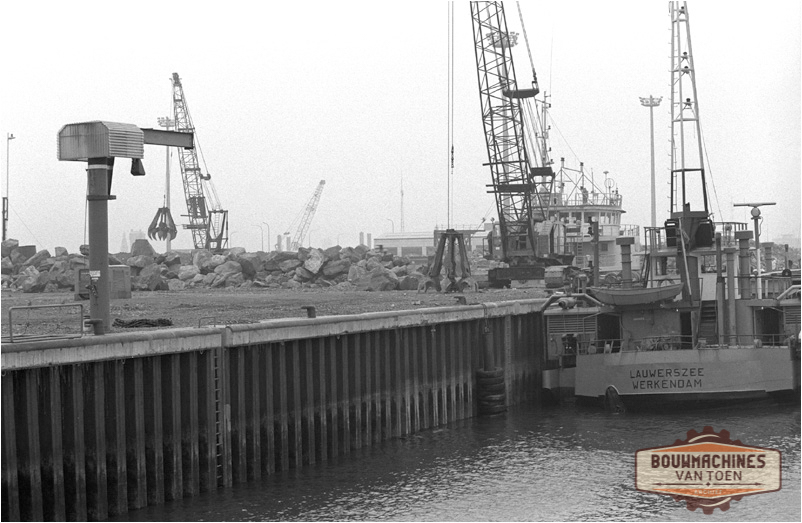

Laden een van de steenstorter "Lauwerszee" van ZINKCON.



















augustus 1982

Foto Huub van Dijk

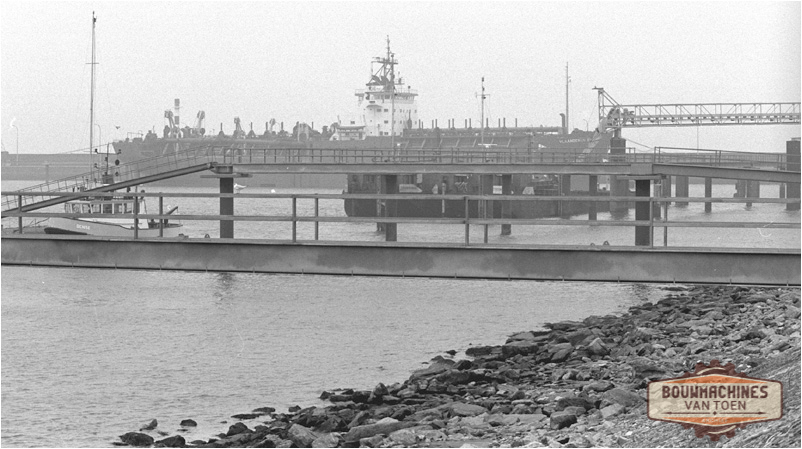

8223

Hopperzuiger "Vlaanderen XIX" van DECLOEDT.















augustus 1982

Foto Huub van Dijk

8224

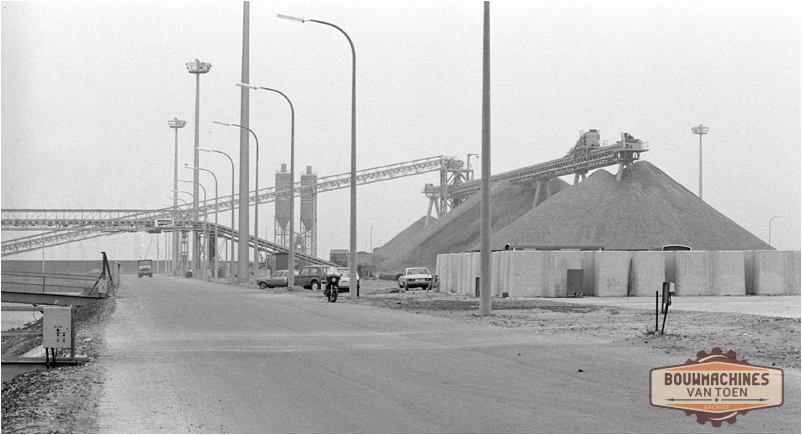

Voorraad zand en grind voor de productie van beton.















augustus 1982

Foto Huub van Dijk

8225

De mallen voor het maken van de betonblokken die als golfbreker op de buitenzijde van de pier worden gelegd, hiervan werden er 60.000 gemaakt.

Om de gestorte beton te verdichten had men deze POCLAIN 115 met een enorme trilnaald aan de giek.












augustus 1982

Foto Huub van Dijk

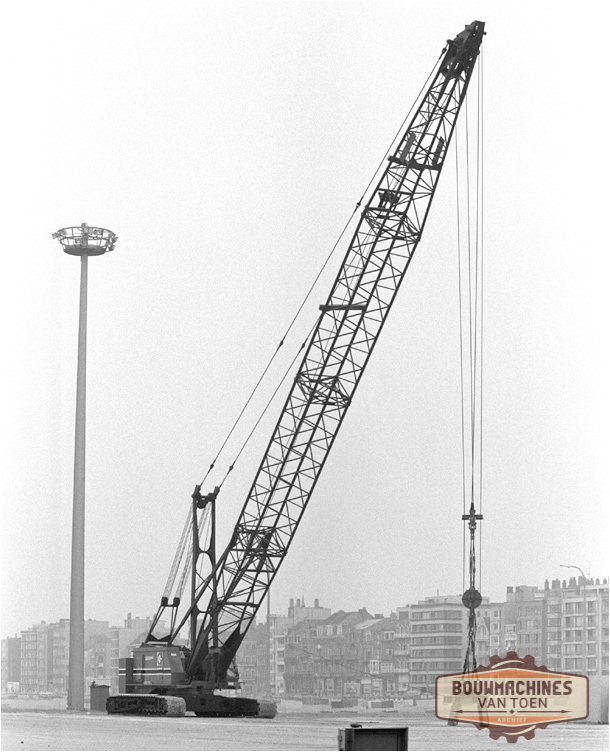

8226

CLARK LIMA rupskraan met klem voor het hijsen van de 25/30 ton zware betonblokken.






























augustus 1982

Foto Huub van Dijk

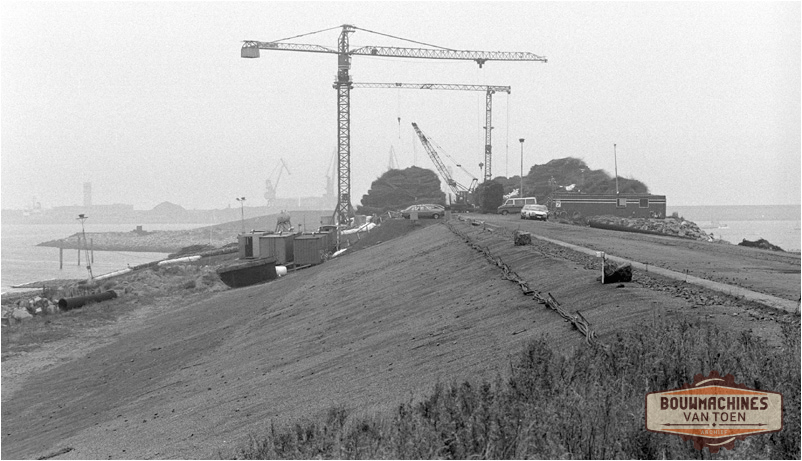

8227

Helling voor het vervaardigen van de zinkstukken.















augustus 1982

Foto Huub van Dijk

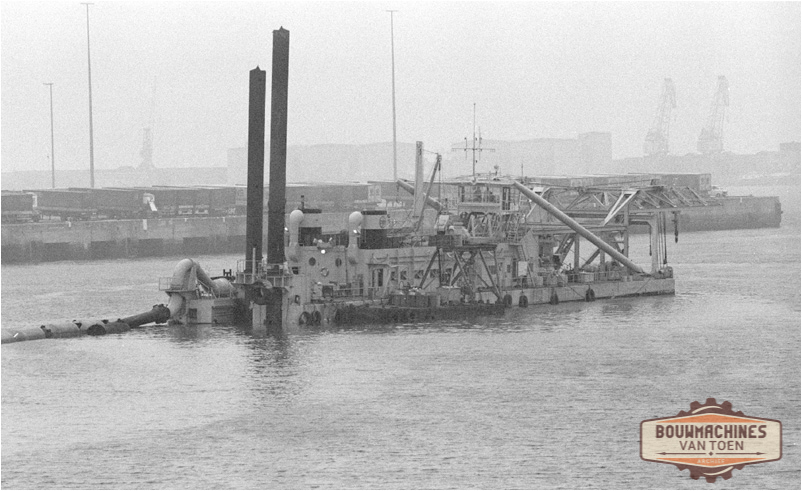

8228

Cutterzuiger "Ortelius" van Jan de Nul.



















augustus 1982

Foto Huub van Dijk

8229

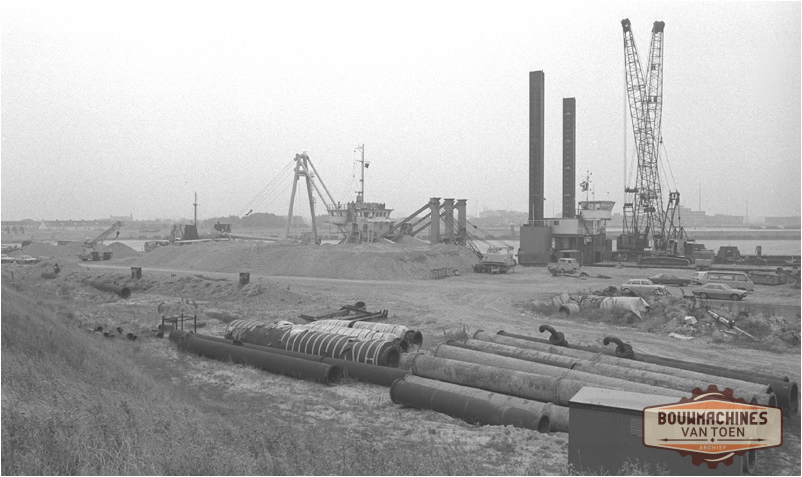

Werkschepen aan de kade.

















augustus 1982

Foto Huub van Dijk

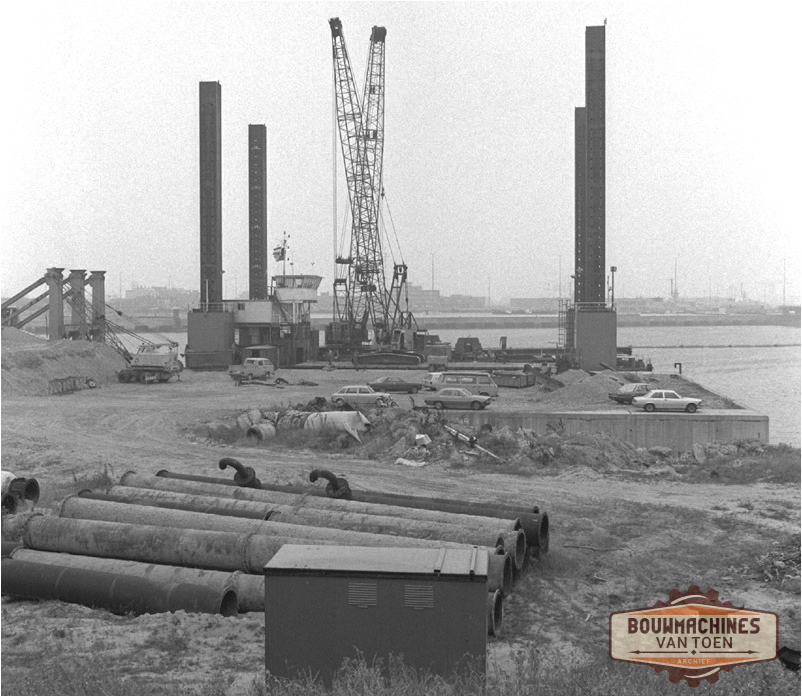

8230

Een afgemeerd hefeiland.






























augustus 1982

Foto Huub van Dijk

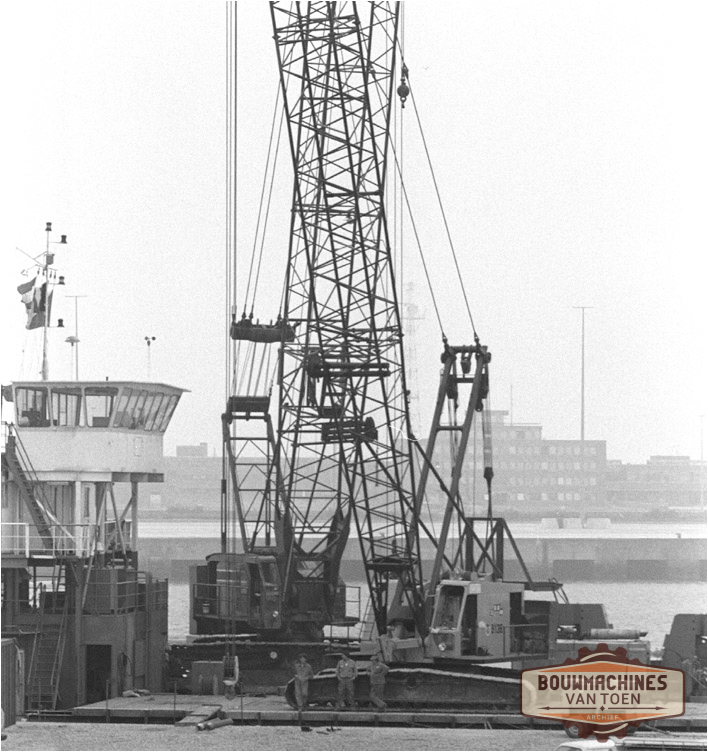

8231

Een AMERCAN 9310 en LINKBELT LS 418 op het hefeiland.






























augustus 1982

Foto Huub van Dijk

8301

De Westelijke havendam krijgt vorm.















juli 1983

Foto Huub van Dijk

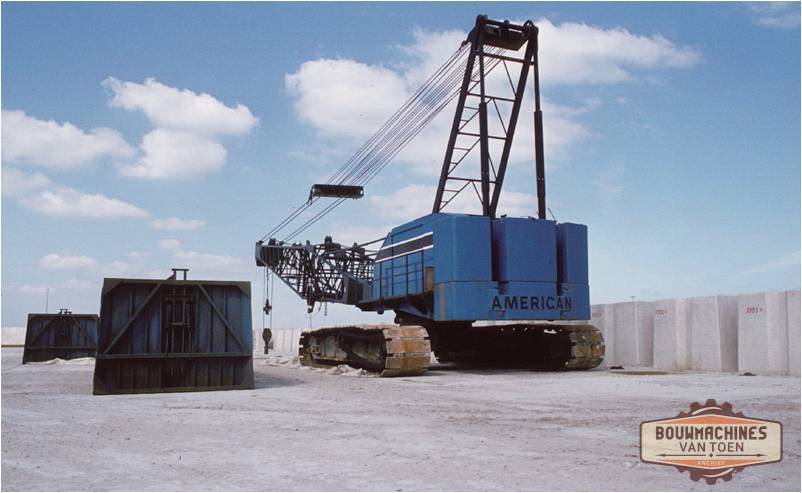

8302

AMERICAN 9260.



















juli 1983

Foto Huub van Dijk

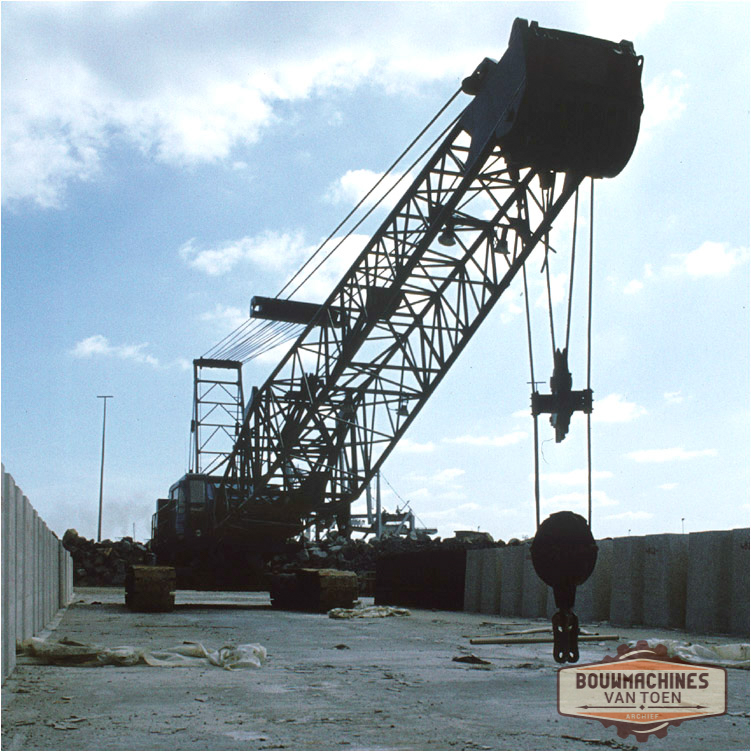

8303

AMERICAN 9260.
































juli 1983

Foto Huub van Dijk



8304

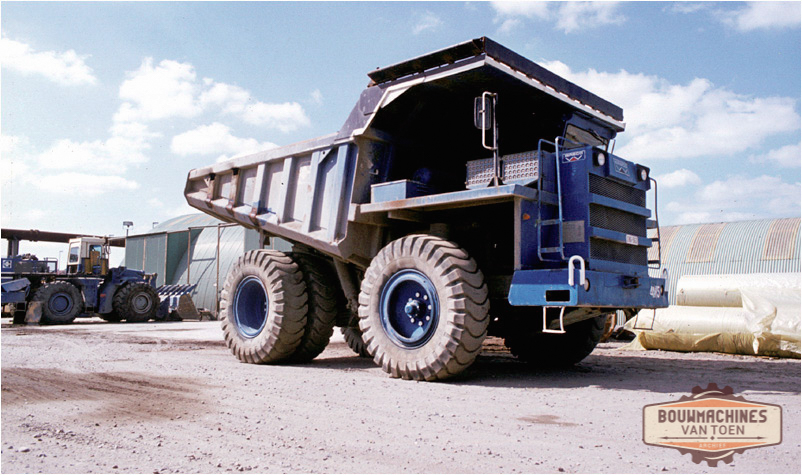

WABCO dumptruck.



















juli 1983

Foto Huub van Dijk



8305

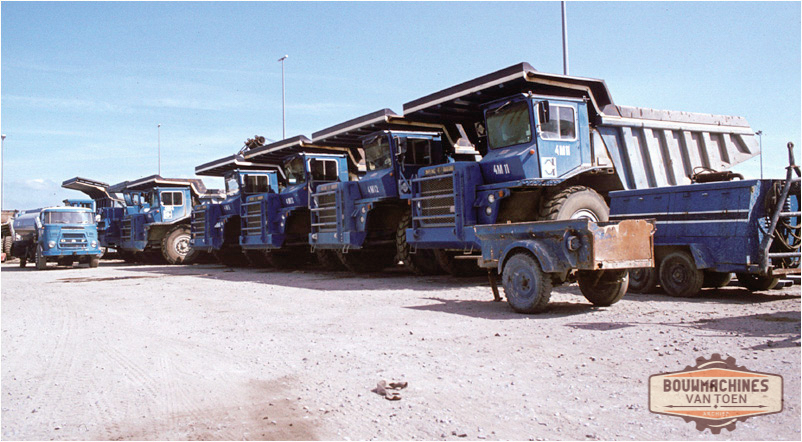

Een rij AVELING BARFORD dumptrucks, links de DAF brandstof truck.
















juli 1983

Foto Huub van Dijk

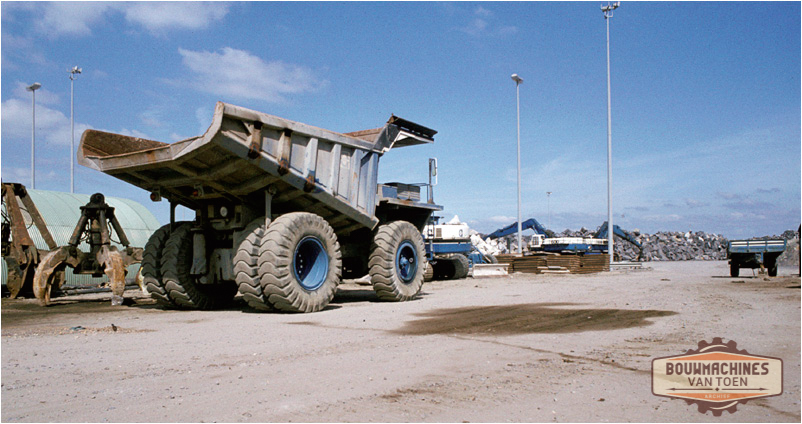

8306


















juli 1983

Foto Huub van Dijk

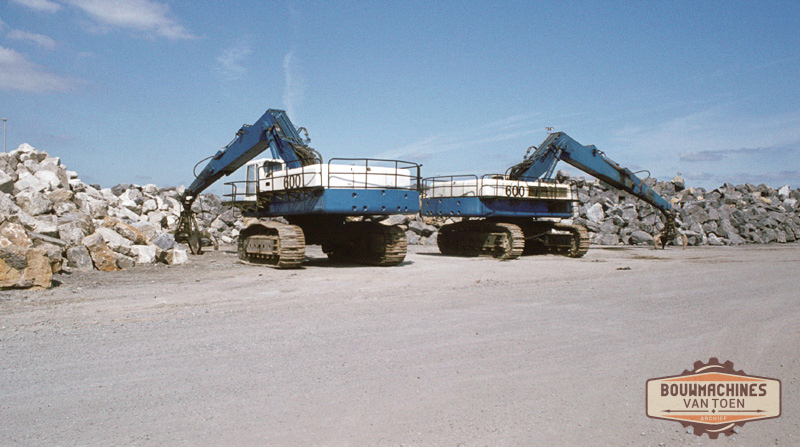

8307

Twee stuks POCLAIN 600.


















juli 1983

Foto Huub van Dijk

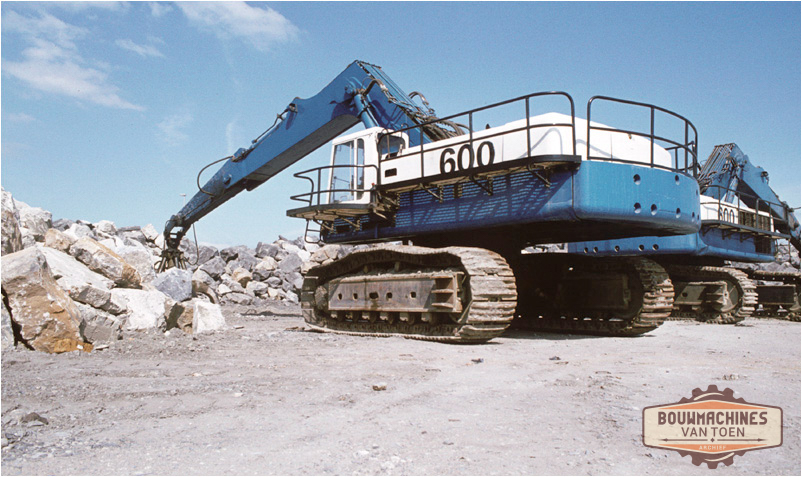

8308

POCLAIN 600.


















juli 1983

Foto Huub van Dijk

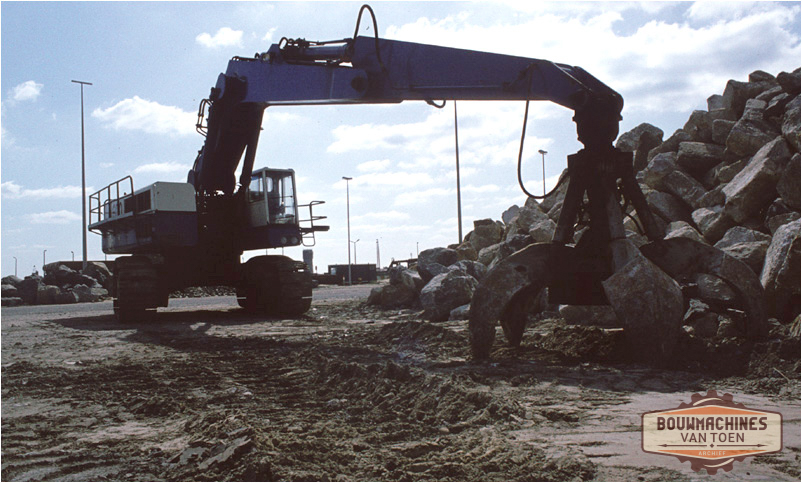

8309

POCLAIN 600.



















juli 1983

Foto Huub van Dijk

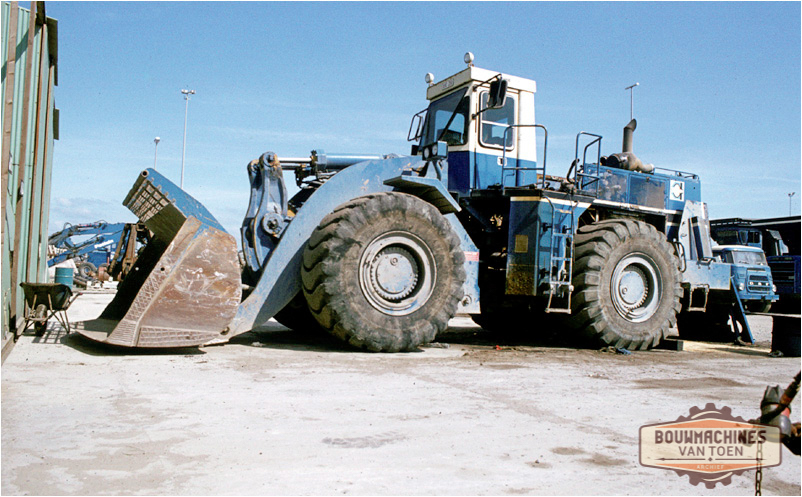

8310

CATERPILLAR 988B.




















juli 1983

Foto Huub van Dijk

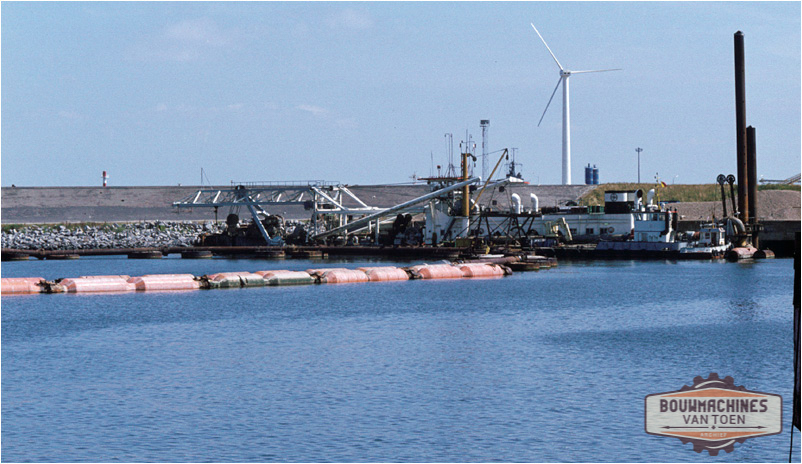

8311

Cutterzuiger "Ortelius" van Jan de Nul.



















juli 1983.

Foto Huub van Dijk



8312

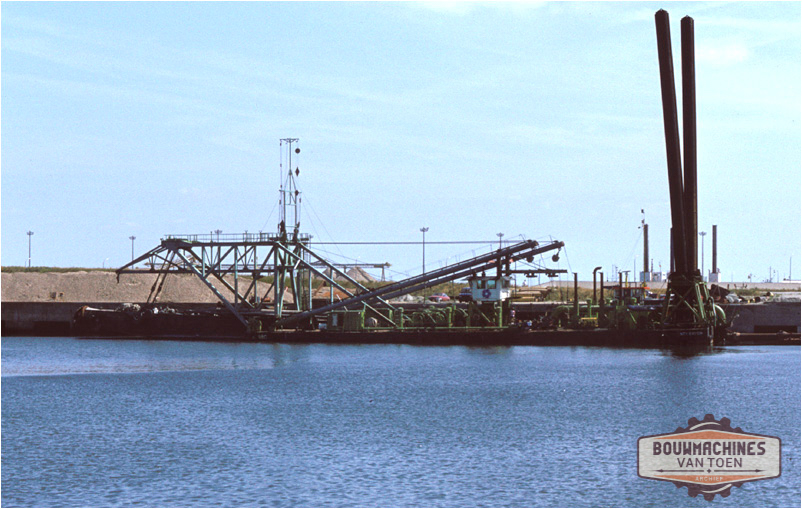

Cutterzuiger "Brabo" van Dredging Inernational.



















juli 1983.

Foto Huub van Dijk

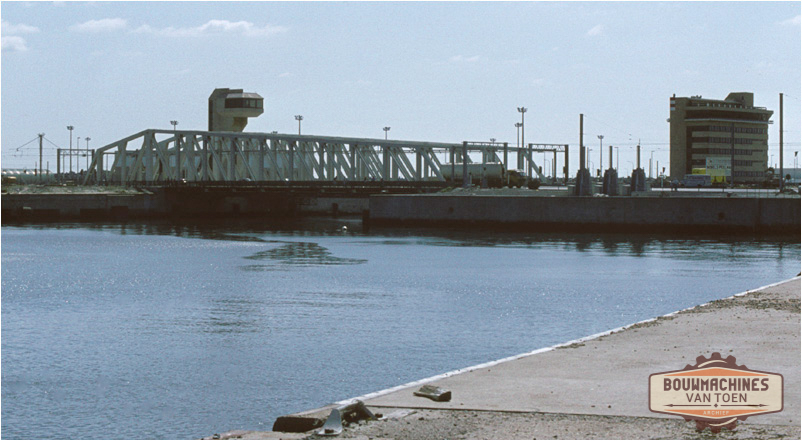

8313

Zeesluis.

















juli 1983.

Foto Huub van Dijk



8314

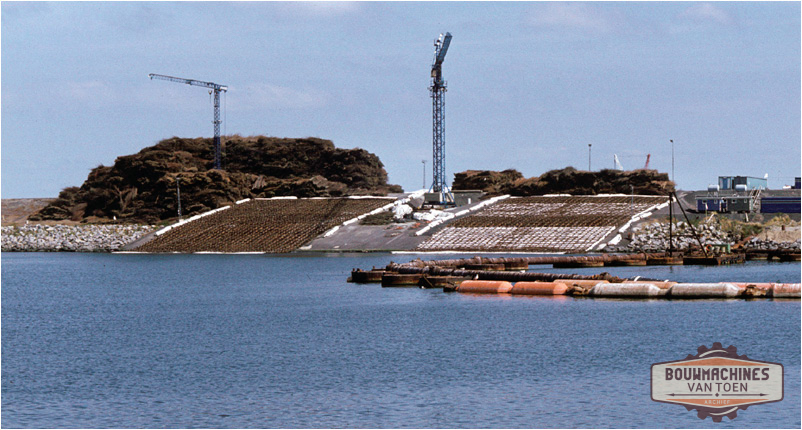

Helling voor het maken van de zinkstukken.















juli 1983.

Foto Huub van Dijk

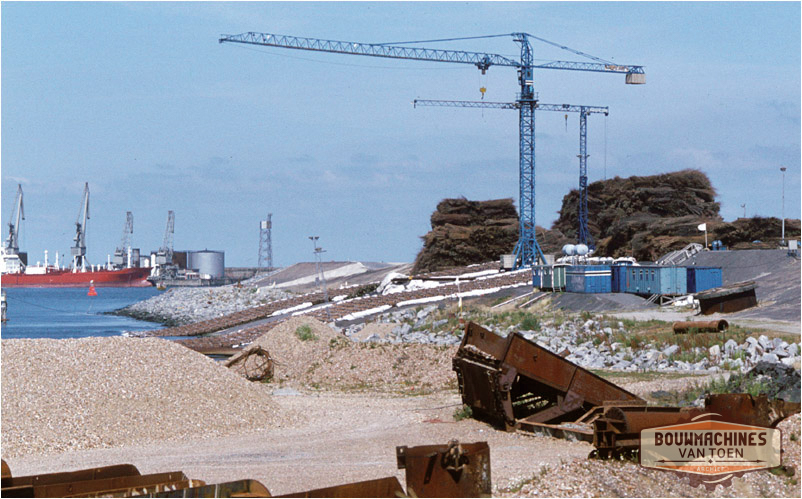

8315

Helling voor het maken van de zinkstukken.

















juli 1983.

Foto Huub van Dijk



8316

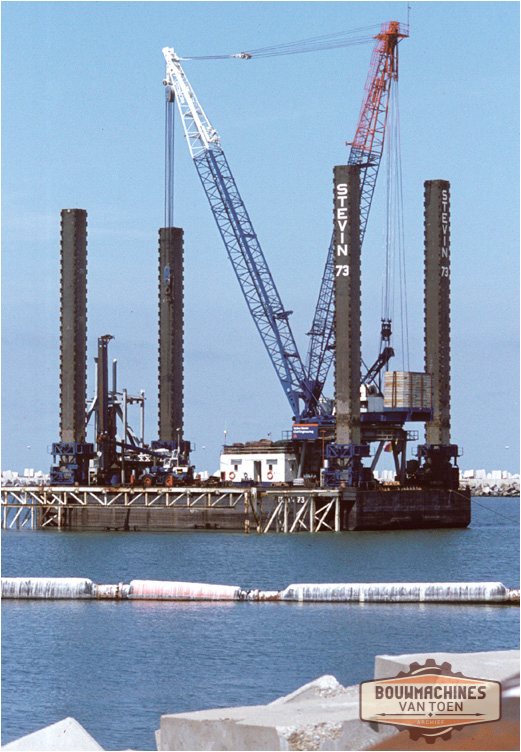

Hefeiland "Stevin 73" van Koninklijke Volker Stevin aan het werk voor het maken van een aanlegsteiger voor tankschepen voor het vervoer van vloeibaar aardgas.


























juli 1983.

Foto Huub van Dijk

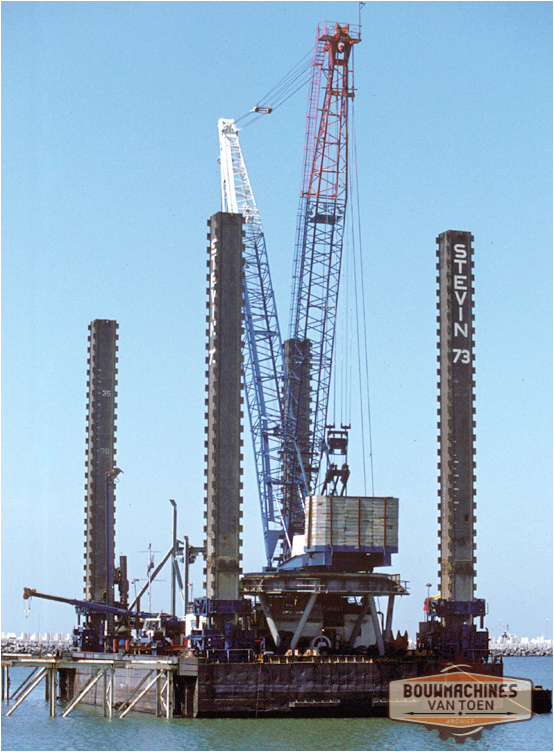

8317

Aan boord een MANITOWOC 4100 W ringer kraan met een max. hefvermogen van 320 ton.































juli 1983.

Foto Huub van Dijk

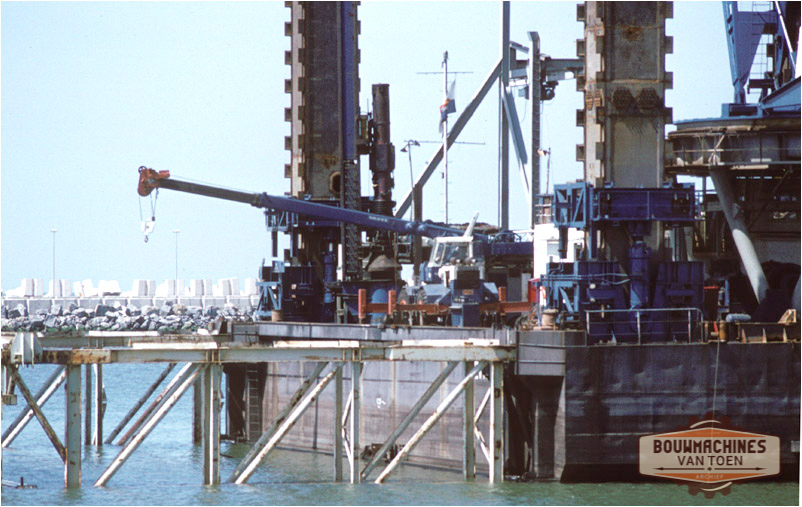

8318

GROVE hulpkraan.




















juli 1983.

Foto Huub van Dijk



8319

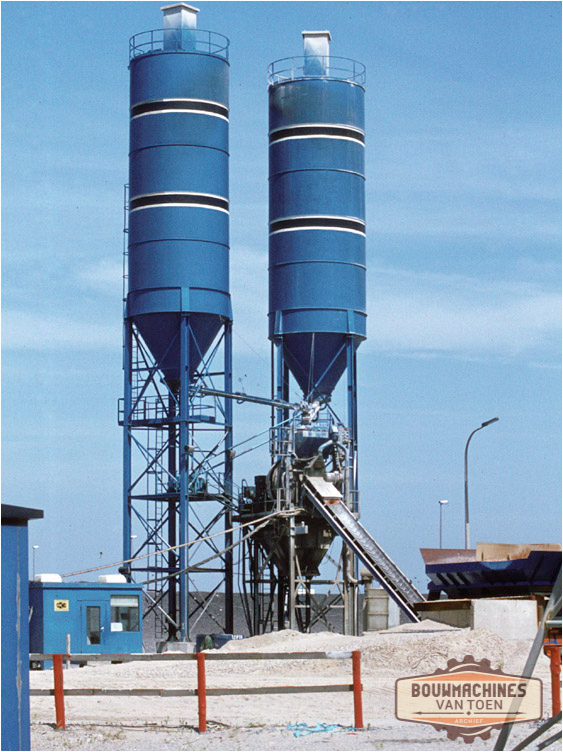

C.S.E.M. betoncentrale.
































juli 1983.

Foto Huub van Dijk

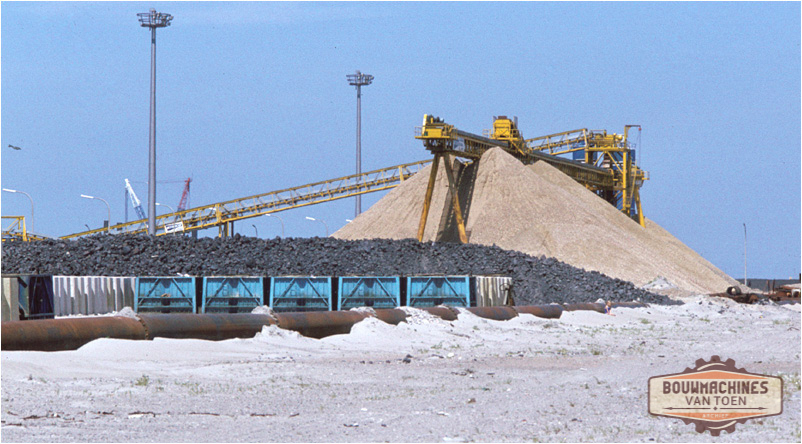

8320



















juli 1983.

Foto Huub van Dijk



8321

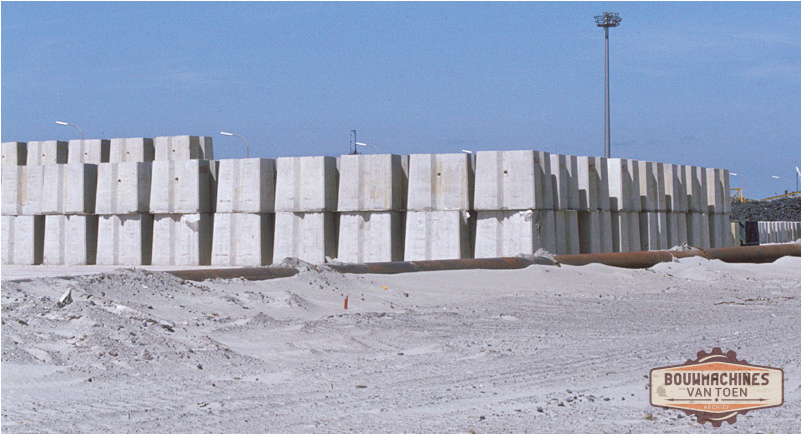

Depot betonblokken gereed voor plaatsing op de buitenzijde van de havendammen.
















juli 1983.

Foto Huub van Dijk



8322

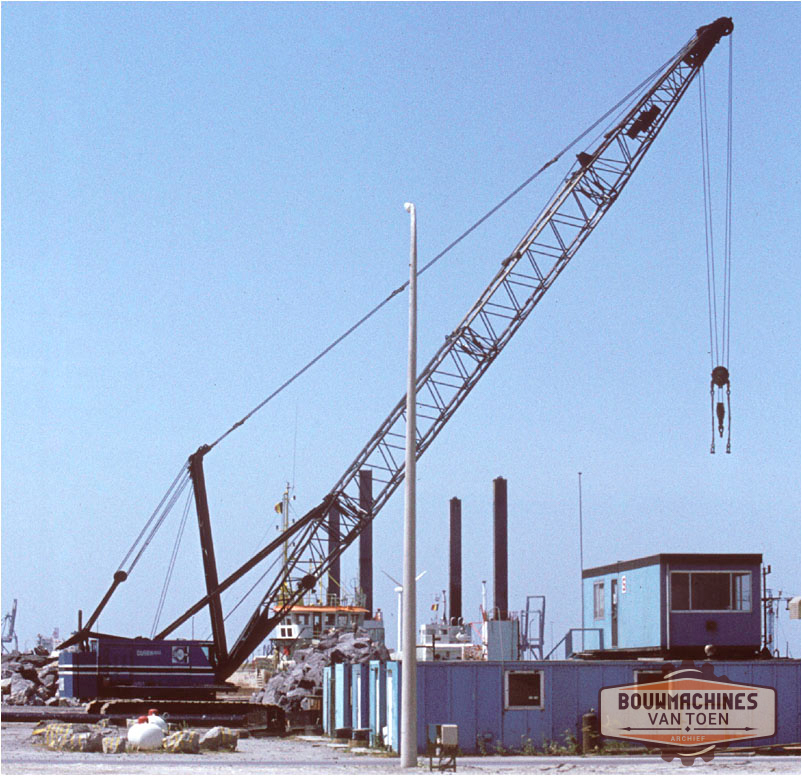

CLARK LIMA rupskraan.

































juli 1983.

Foto Huub van Dijk

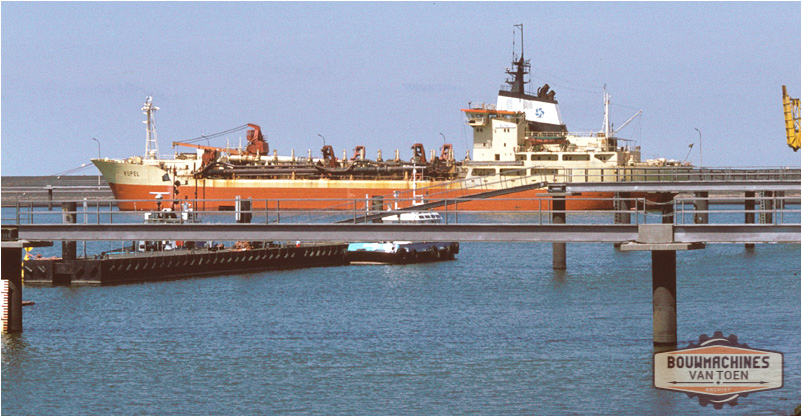

8323

Sleephopperzuiger "Rupel" van Dredging International met een hopperinhoud van 7200 M3.














juli 1983.

Foto Huub van Dijk



8324

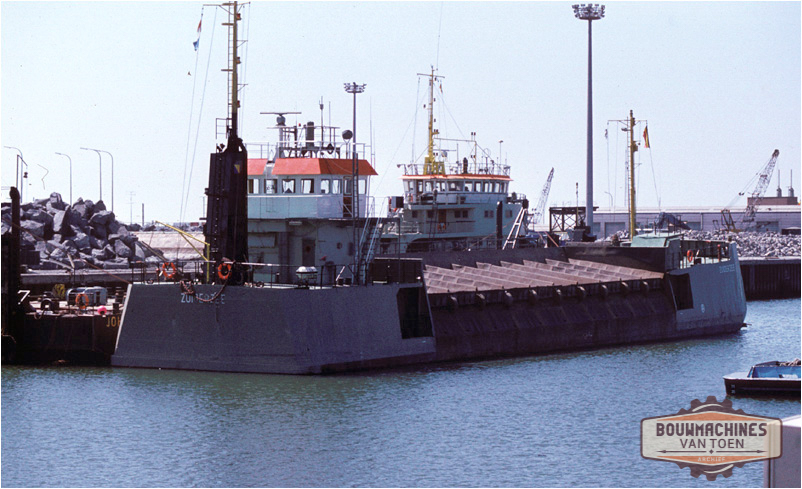

Steenstorter "Zuiderzee".



















juli 1983.

Foto Huub van Dijk

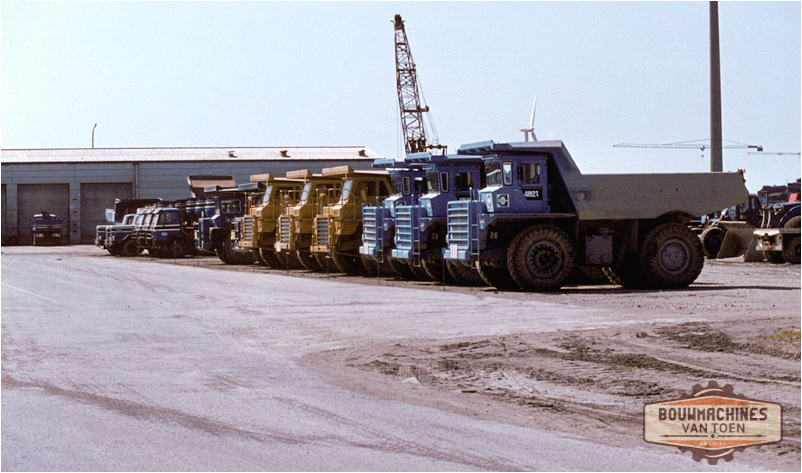

8325

Een rij rollend materieel.


















juli 1983.

Foto Huub van Dijk



8326

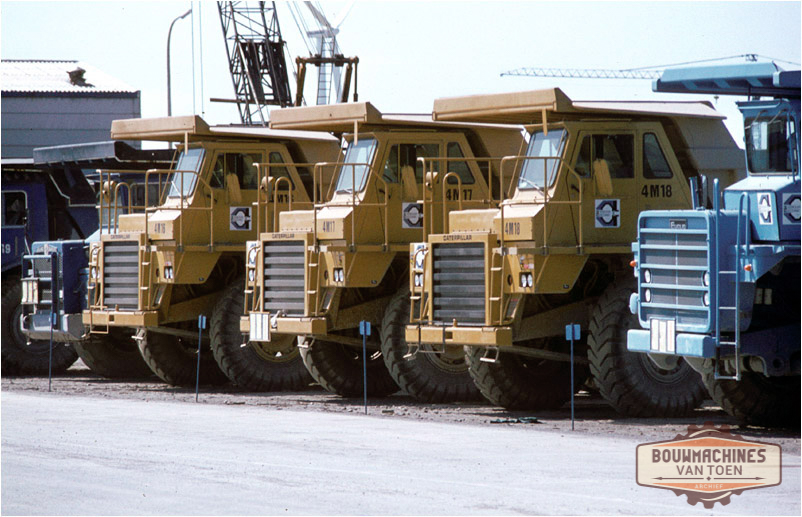

Drie stuks nieuwe CATERPILLAR 769C trucks.



















juli 1983.

Foto Huub van Dijk

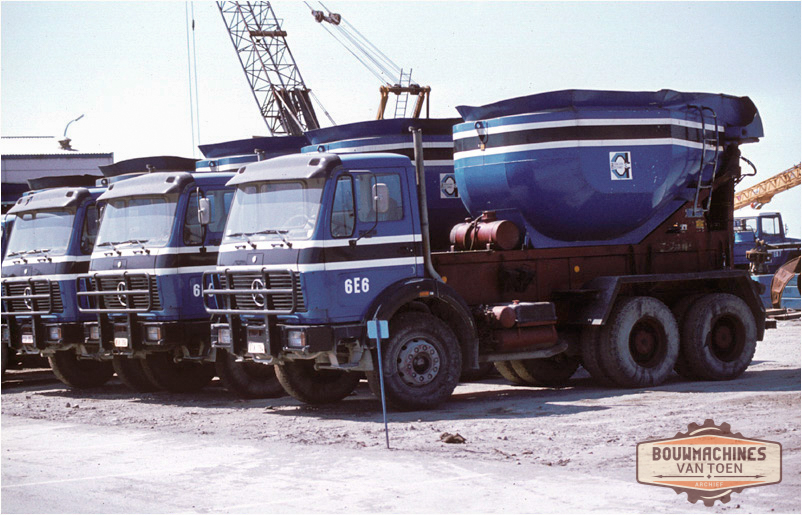

8327

MERCEDES betontransporttrucks.




















juli 1983.

Foto Huub van Dijk



8328

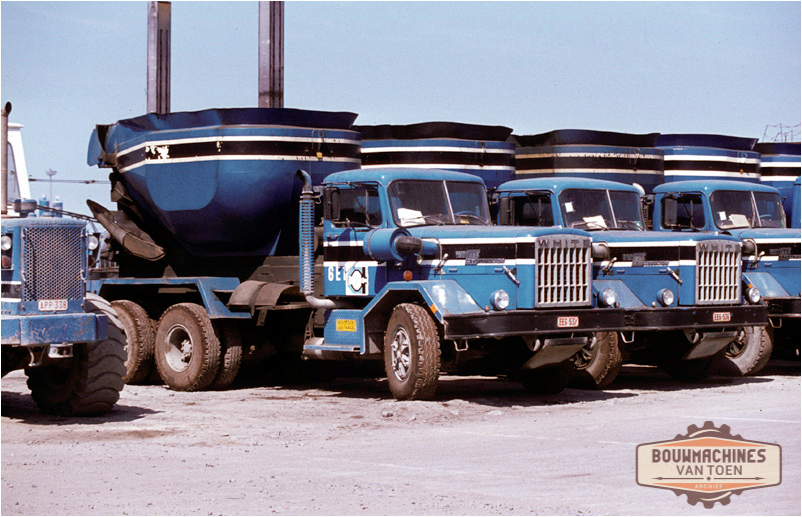

WHITE betontransporttrucks.




















juli 1983.

Foto Huub van Dijk

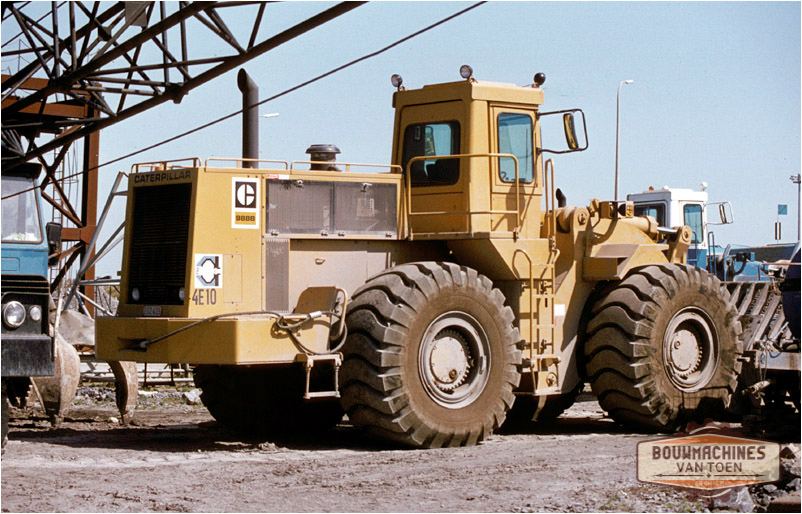

8329

CATERPILLAR 988B.




















juli 1983.

Foto Huub van Dijk



8330

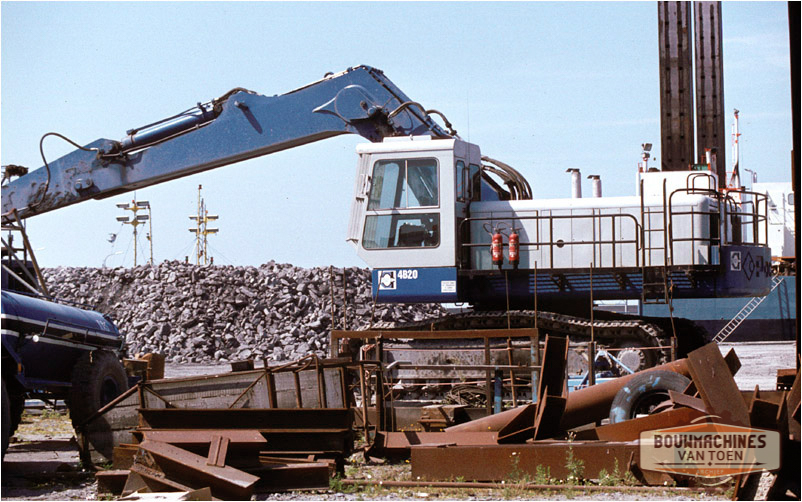

POCLAIN 600 met grote cabine.




















juli 1983.

Foto Huub van Dijk



8501

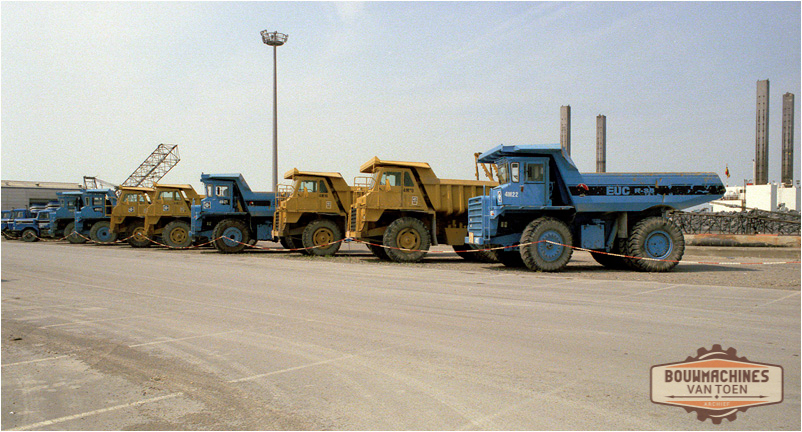

CATERPILLAR en EUCLID dumptrucks.















juli 1985

Foto Huub van Dijk



8502

CATERPILLAR en EUCLID dumptrucks.



















juli 1985

Foto Huub van Dijk

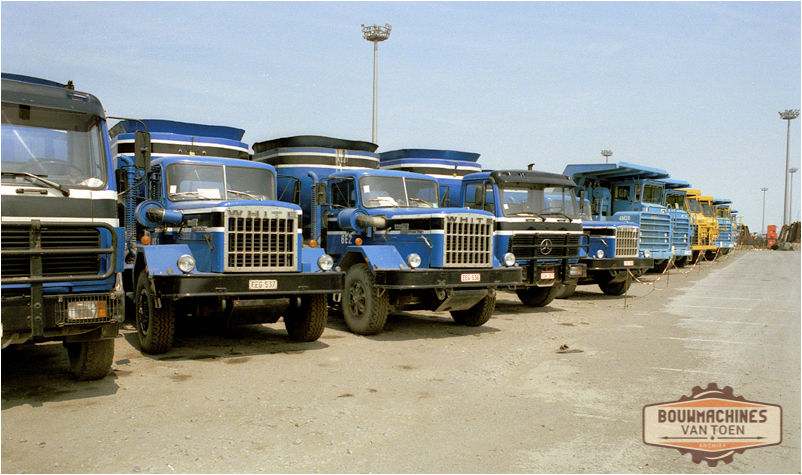

8503

WHITE en MERCEDES betontrucks.


















juli 1985

Foto Huub van Dijk

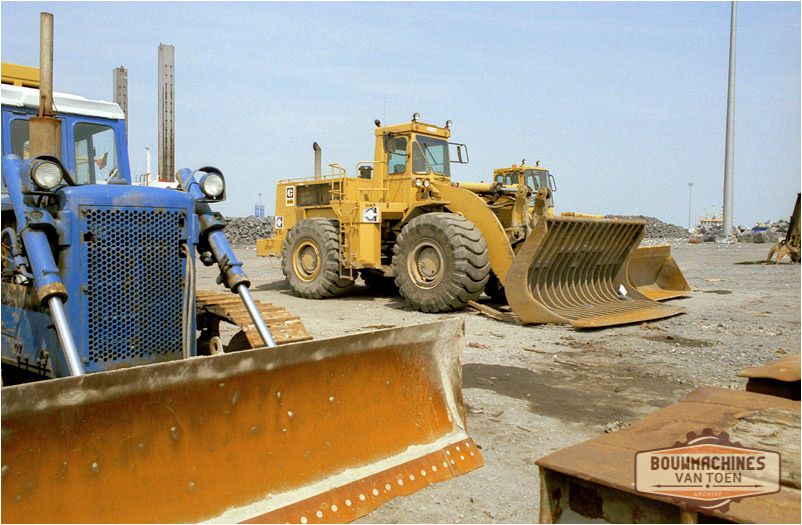

8504

CATERPILLAR D 6B en 988B.




















juli 1985

Foto Huub van Dijk

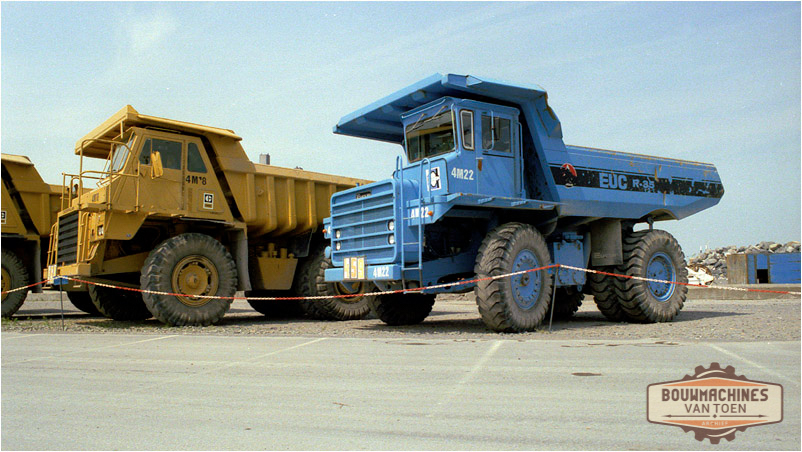

8505

CATERPILLAR en EUCLID dumptruck.

















juli 1985

Foto Huub van Dijk



8506

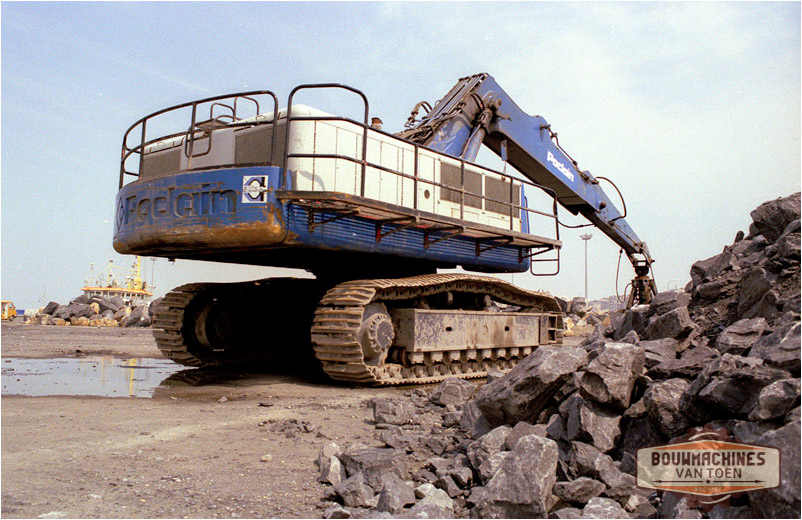

POCLAIN 600.



















juli 1985

Foto Huub van Dijk



8507

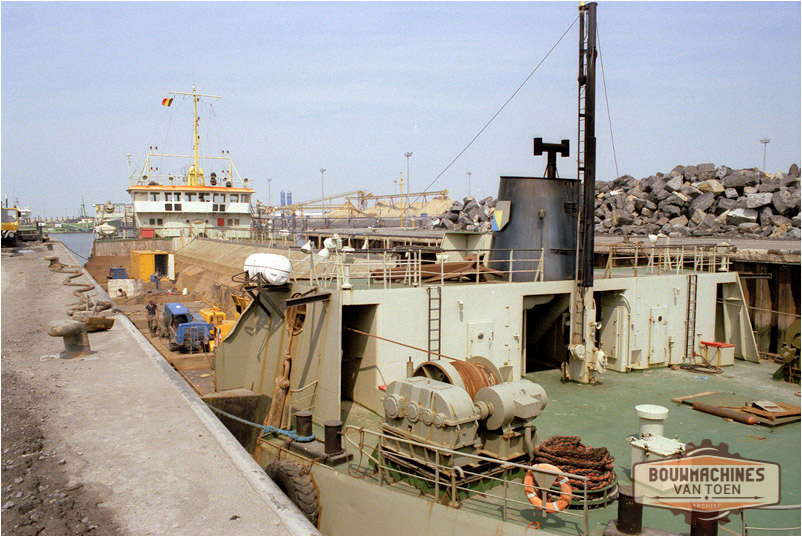

Steenstorter van Zinkcon.




















juli 1985

Foto Huub van Dijk



8601

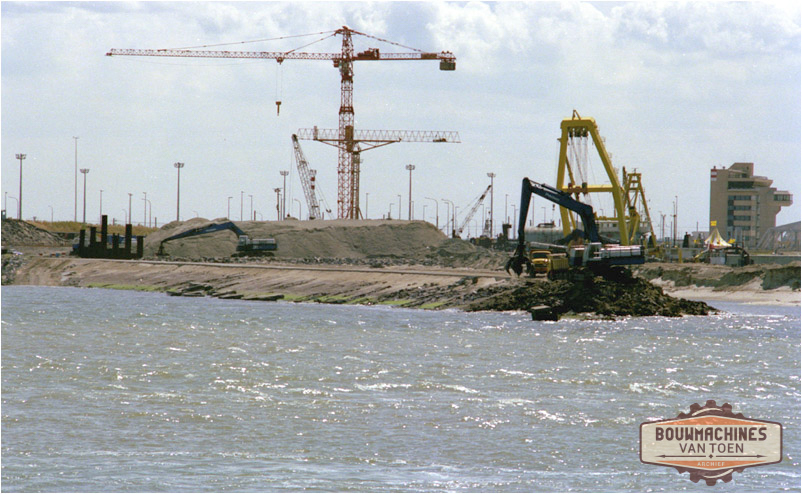

Slopen van een oude pier.


















augustus 1986

Foto Huub van Dijk



8701

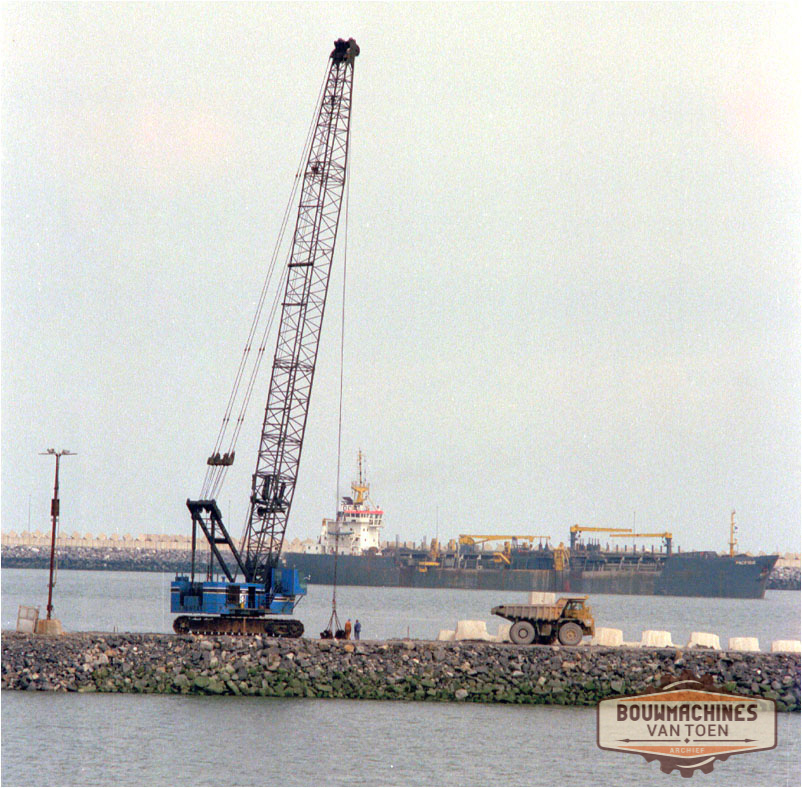

Plaatsen van betonblokken aan de buitenzijde van een pier met de AMERICAN 11320, de blokken worden aangevoerd met de CATERPILLAR 769C dumptrucks.





























augustus 1987

Foto Huub van Dijk

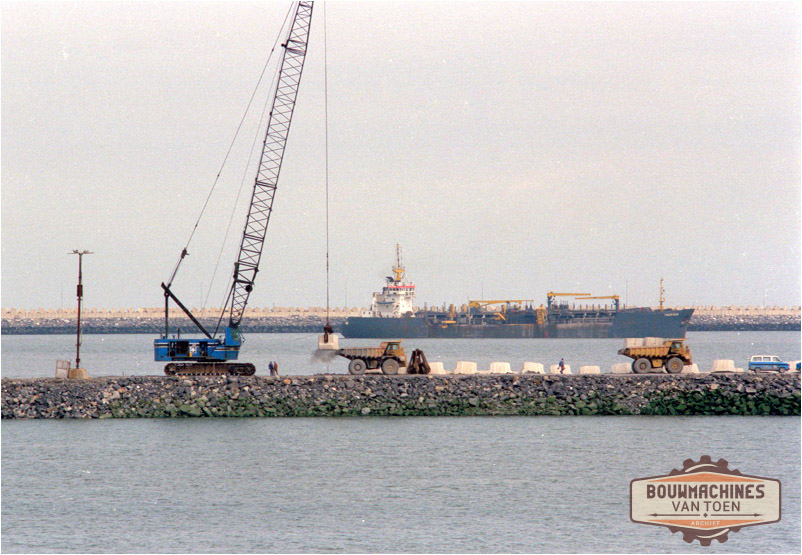

8702
























augustus 1987

Foto Huub van Dijk

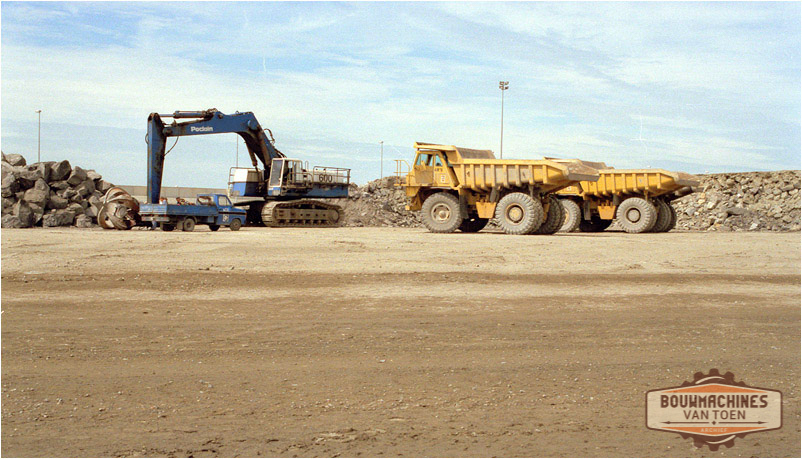

8703

Twee CATERPILLAR's  wachten tot een kapotte hydrauliekslang van de POCLAIN gerepareerd is.















augustus 1987

Foto Huub van Dijk

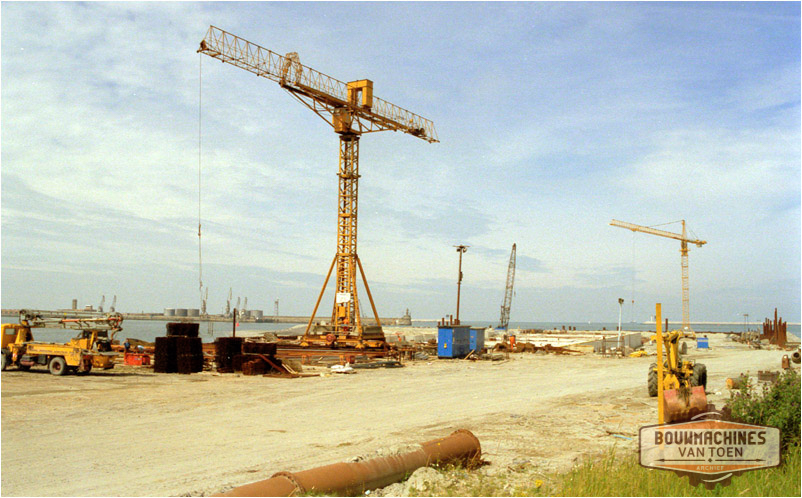

8704

CADDILLON torenkraan, van dit type kraan kon de complete giek schuiven en ook het contragewicht bovenin kon worden verreden.

















augustus 1987

Foto Huub van Dijk

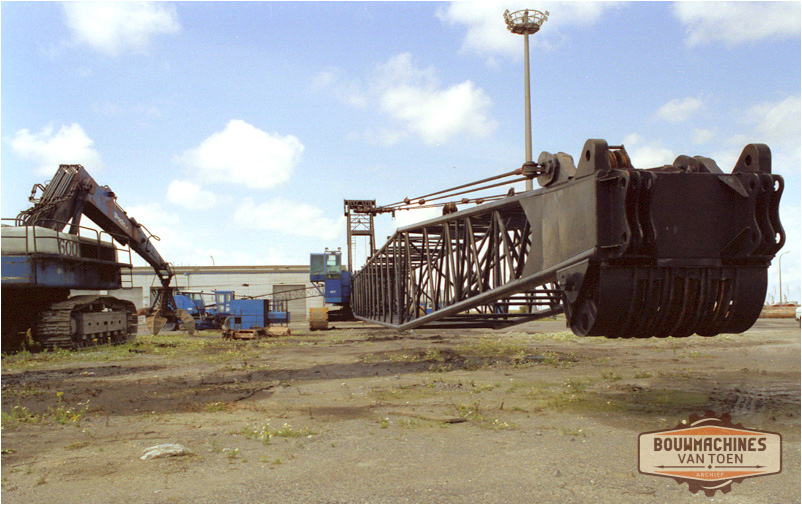

8901

De werken zijn nagenoeg gereed het materieel staat geparkeerd.



















augustus 1989

Foto Huub van Dijk

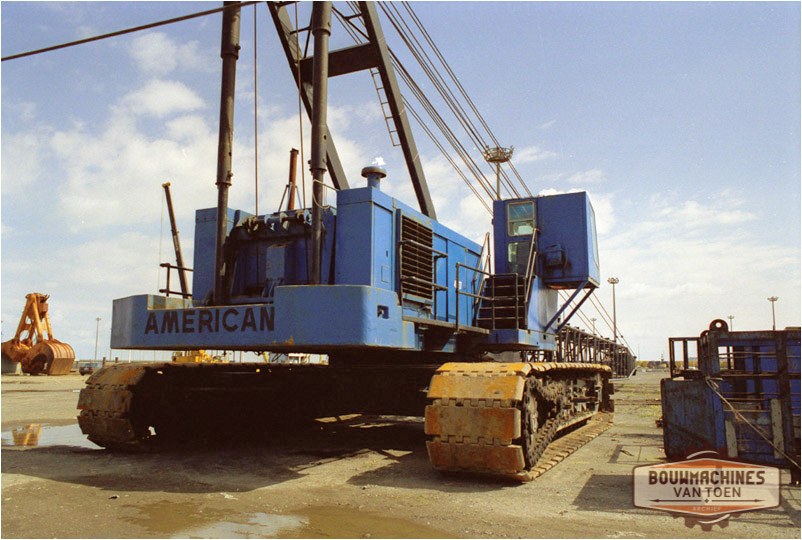

8902

AMERICAN 11320.



















augustus 1989

Foto Huub van Dijk



8903

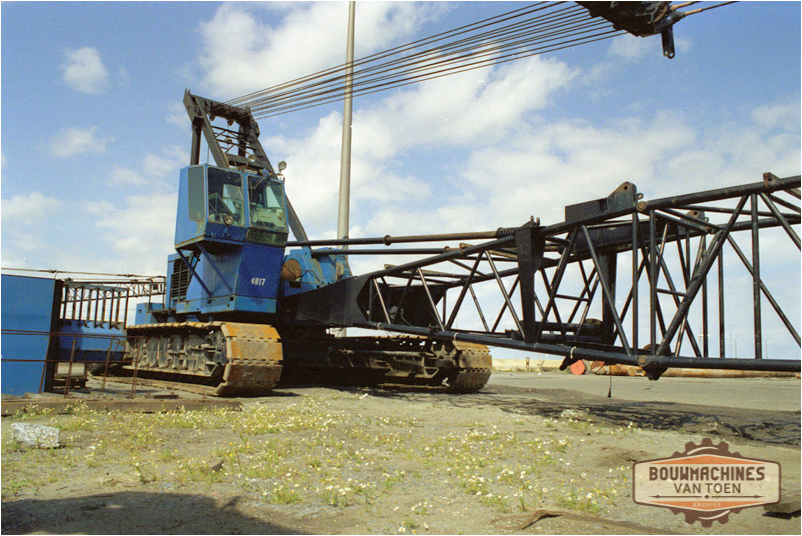

AMERICAN 11320.



















augustus 1989

Foto Huub van Dijk



8904

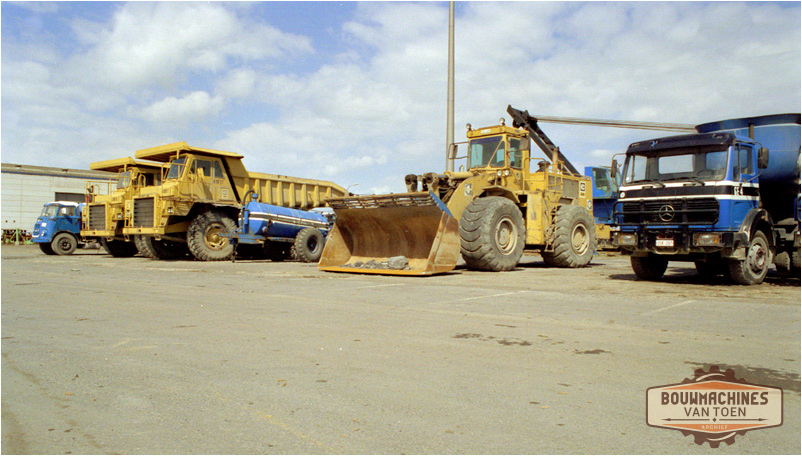

augustus 1989

Foto Huub van Dijk
