ATELFOND
Turnhout



Uit het archief van Ad Gevers


Eind 1929 werd ATELFOND opgericht door 11 aandeelhouders waaronder Louis Maes, grootste aandeelhouder was het Nederlandse HOVERS Constructie uit Tilburg, samen met Franciscus Houtmeyers geeft Louis leiding aan de onderneming.

De naam ATELFOND is de afkorting van : ATElier de Construction et FONDerie de Turnhout. Dat de naam in het Frans werd gekozen was voor die tijd heel normaal, de steenkoolmijnen en Hoogovenbedrijven in Wallonië en Belgisch Limburg waren immers grote klanten. ATELFOND  bestond uit twee afdelingen : een ijzergieterij en een metaalconstructie werkplaats, in de eerste jaren was de bouw van stoomketels erg belangrijk, pure machinebouw minder.


3001

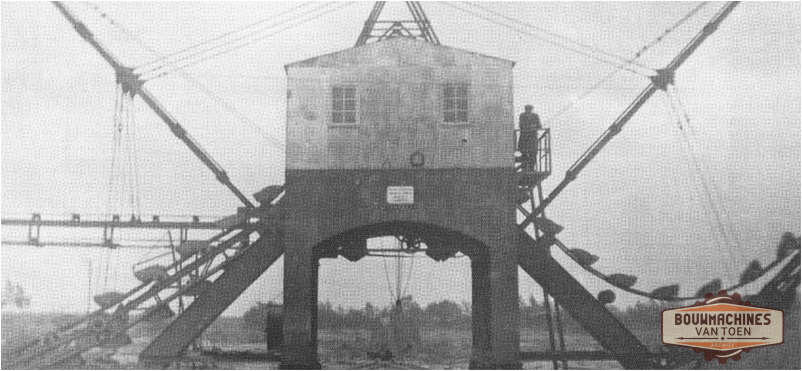

Emmerkettinggraafmachine

















jaren '30

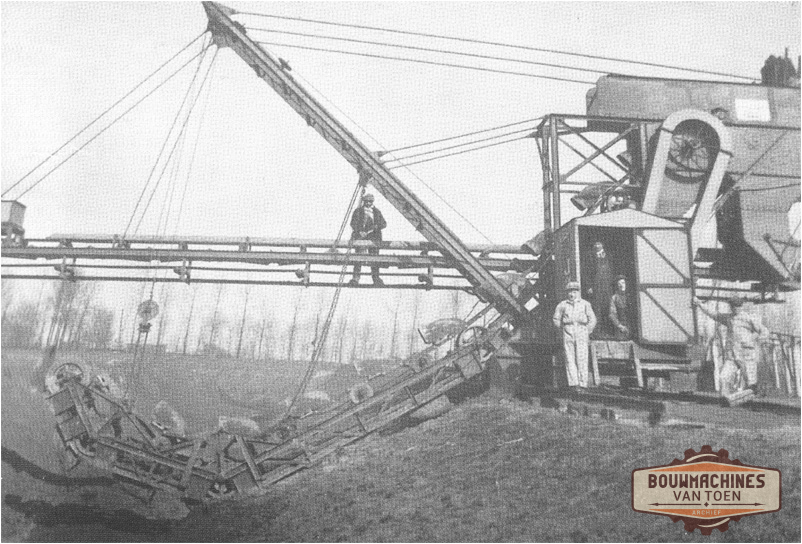

3002


Emmerkettinggraafmachine


























jaren '30

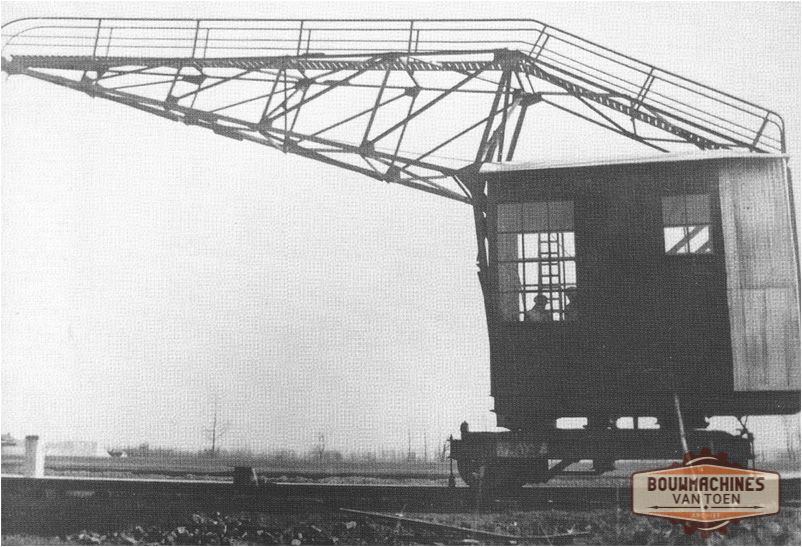

3501


Hijskraan























jaren '30

  Alle onderdelen werden volledig in eigen huis geproduceerd en samengebouwd, men had zelfs een eigen gieterij, deze werd in 1942 verkocht aan staalgieterij  Foundry Allard, ook in Turnhout, dit omdat er tijdens de tweede wereldoorlog maar een beperkt aantal gieterijen mocht blijven bestaan, een goede beslissing, werken in een gieterij waar ovens werden gestookt was immers zwaar en vuile arbeid, het spoor van de NMBS lip tot in de gieterij voor de aanvoer van de kolen en het ijzererts.

Direct na de tweede wereldoorlog werd gestart met de bouw van kranen en graafmachines in de constructieafdeling werden toen ook voetgangersbruggen (passerelles), overbruggingen in fabriekshallen, silo’s en portaalkranen gebouwd.  Nagenoeg  alle bruggen over het Kempisch kanaal zijn door Atelfond na de oorlog opnieuw gebouwd, alle onderdelen, met uitzondering van de motoren, werden in het bedrijf zelf vervaardigd.

De eerste kraanontwerpen kwamen van de Nederlandse Hovers Constructie in Tilburg, om de kraan van Atelfond een eigen gezicht te geven, gaf men de bovenbouw een ander uiterlijk. Toen de bouw van de kranen eenmaal voorspoedig liep werden er drie constructeurs in dienst genomen voor de verdere ontwikkeling van nieuwe modellen.


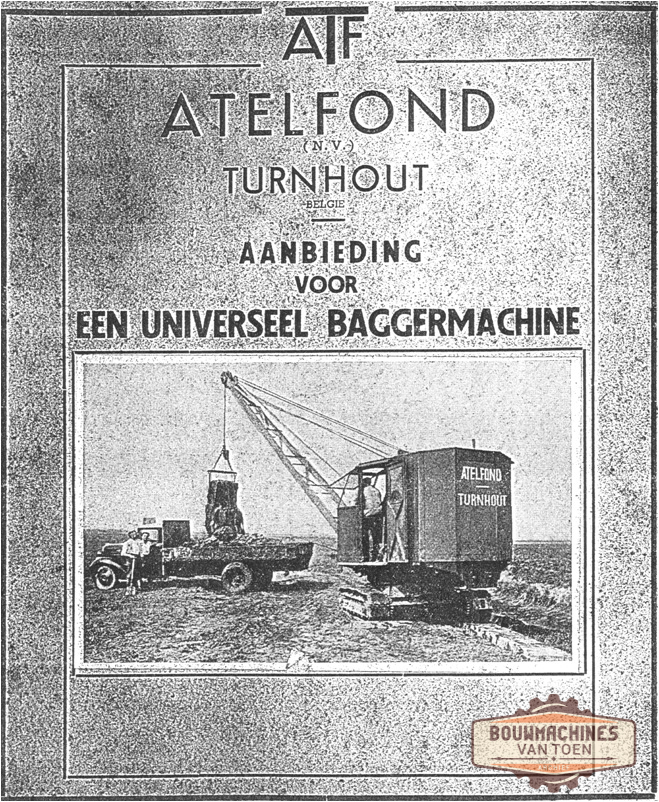

4801


Advertentie


























jaren '40

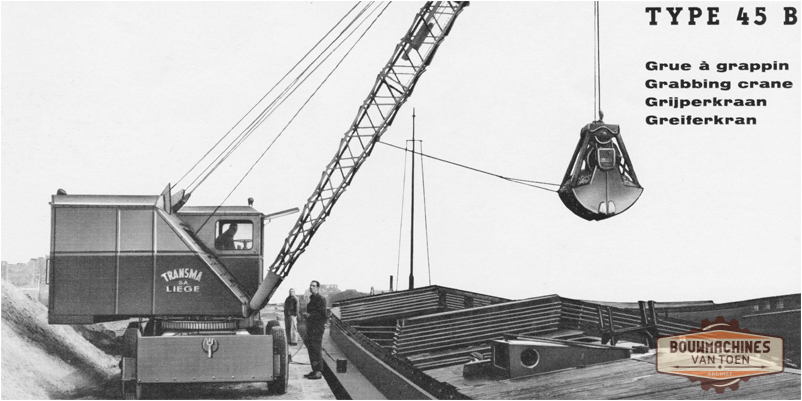

5001

Type 45B mobiele grijperkraan











jaren '50

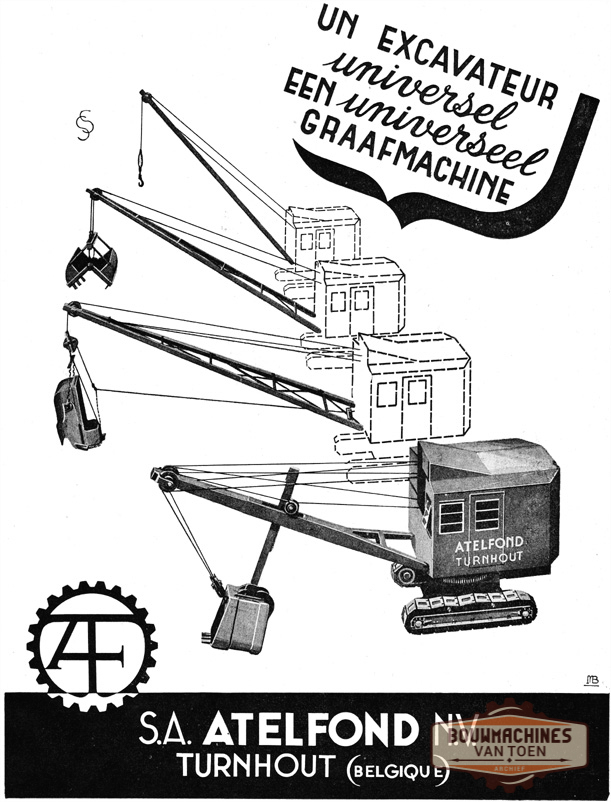

5005


Advertentie


























jaren '50



Helaas is het precieze aantal gebouwde machines niet bekend, alle boekhouding van het oude kantoor is verloren gegaan. Een oude werknemer zegt dat er vijf tot tien machines per jaar werden gebouwd, in de hoogtijdagen tussen 1953 en 1955 was dit vaak één machine per week.

Atelfond werden dus niet alleen in België verkocht, de machines voor de Nederlandse markt werden verkocht door Hovers Constructie in Tilburg.  In het Hovers-verkoop-kaartsysteem zijn 17 machines ondergebracht.

De machines werden veelal in de kleur  groen met rode lijnen geleverd, ze waren niet gespoten maar door een vriendelijke huisschilder die in de straat woonde met de hand in de avond geschilderd, hij was een echte professional.

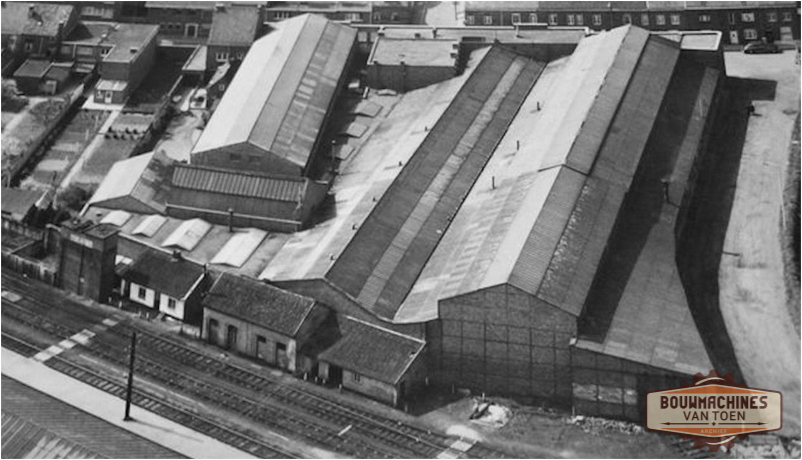

5010

Turnhout

Fabriekscomplex











jaren '50

0012

5301

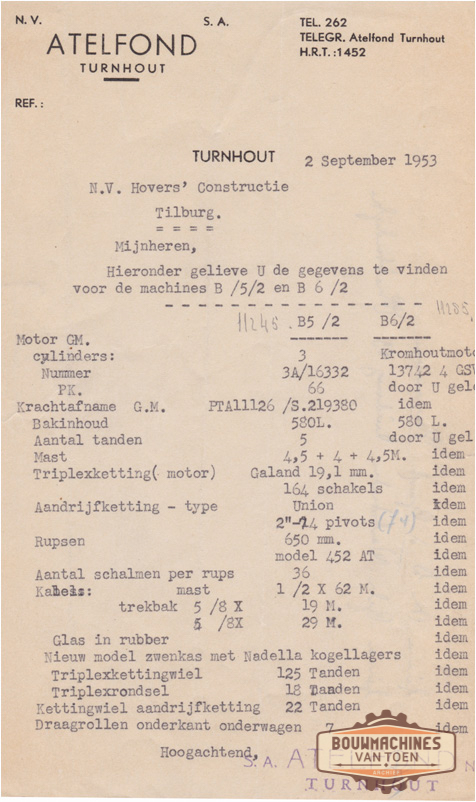

Afleveringsbon voor HOVERS


























jaren '60

0011



De eerste machines werden gebouwd volgens oude type 380 tekeningen van Hovers, maar vanaf het begin werden ze iets aangepast door de Atelfond constructeurs.

Met modellen op een onderstel op wielen ging Atelfond zijn eigen weg, want Hovers leverde zoiets nauwelijks of niet, deze kleine mobiele kranen werden gebruikt voor laden en lossen op de kade langs de vele kanalen  in België.

Om een beter overzicht te krijgen voor de loskranen, ontwierp Atelfond een andere cabine en die werd toen ook "De Nieuwe cabine ” genoemd, zodat de klant wist dat het een heel nieuw concept was.


0013

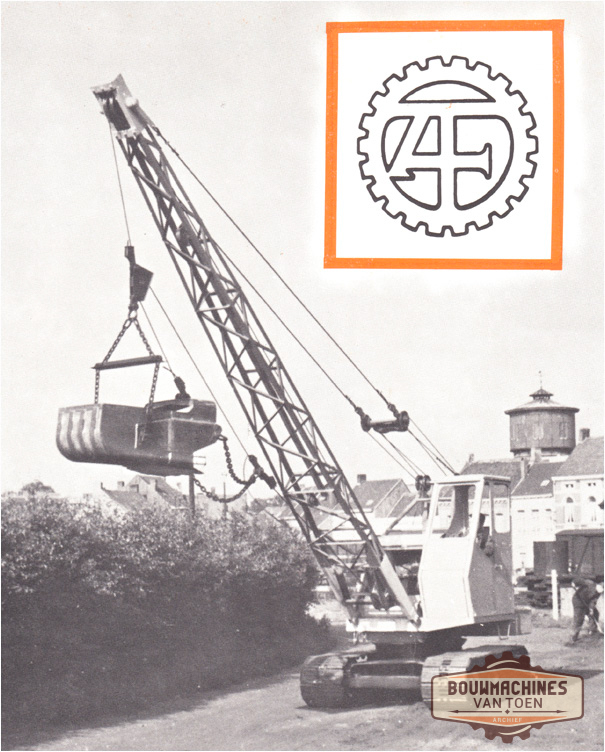

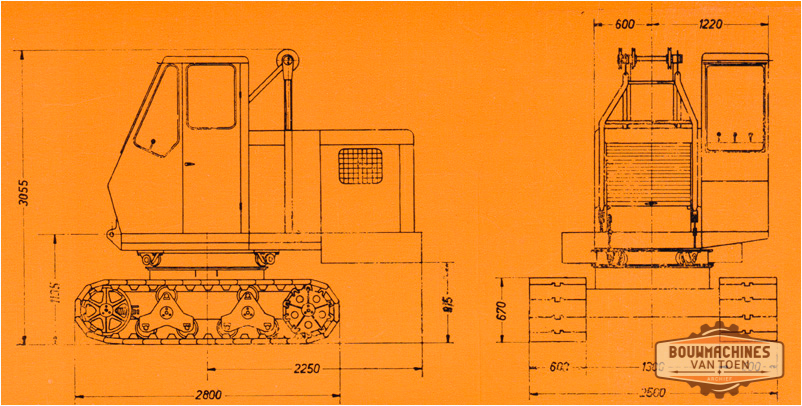

6501


Type 28R


























jaren '60



Model 28 - 28B  :

In die tijd was dit model uiterst modern en toonaangevend waarvan dertig exemplaren zijn gebouwd. Alle delen van de lier en aandrijflijn, Assen, tandwielen, etc. worden opgeslagen in een olie dichte kast en daardoor slijtage werd teruggebracht tot vrijwel nul.

De 28 en 28B hadden een hydraulische bediening en alle bewegingen kunnen tegelijkertijd worden uitgevoerd.

De 28R was een 28B op rupsonderwagen, de zwenkwielen in het onderstel waren gemonteerd wat ze 'boggies' noemde. In een "boggie" waren er twee onder rollen gecombineerd met een toprol, zoals in O & K - rupsgraafmachines.

Dus een 28 had twee toprollen en vier looprollen. Alle versnellingen en koppelingen in het onderstel waren gehuisvest in een oliedichte kast.  (foto 6507)

Met hydraulische besturing werd gemakkelijk  de hele machine bediend. (foto 6508) de cabine was los van de mechanische onderdelen en de motor gemonteerd, dankzij de grote ramen had de graafmachinist een goed zicht.

Giek lengte 9 meter

Draglinebak en knijper 450 liter

Werkgewicht ± 10 ton

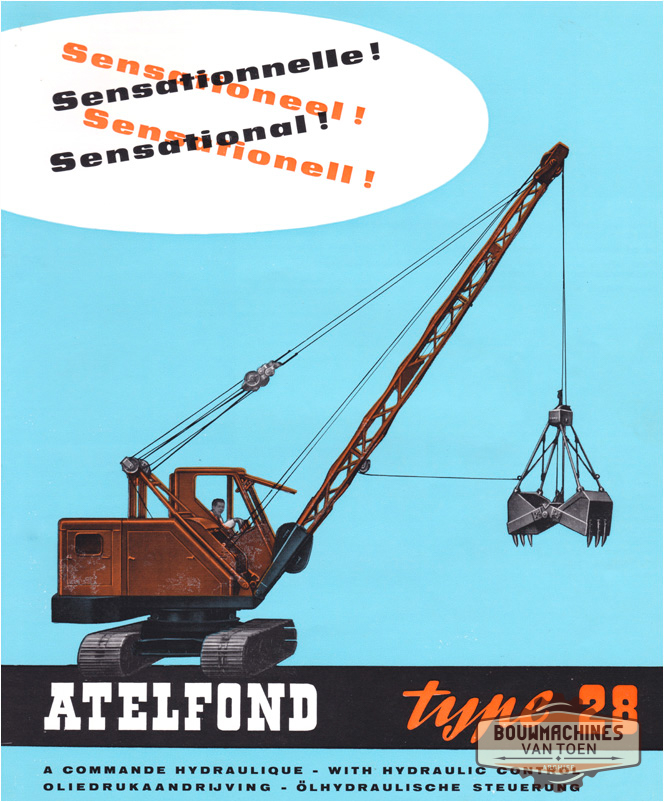

6502


Type 28R


























jaren '60

6503

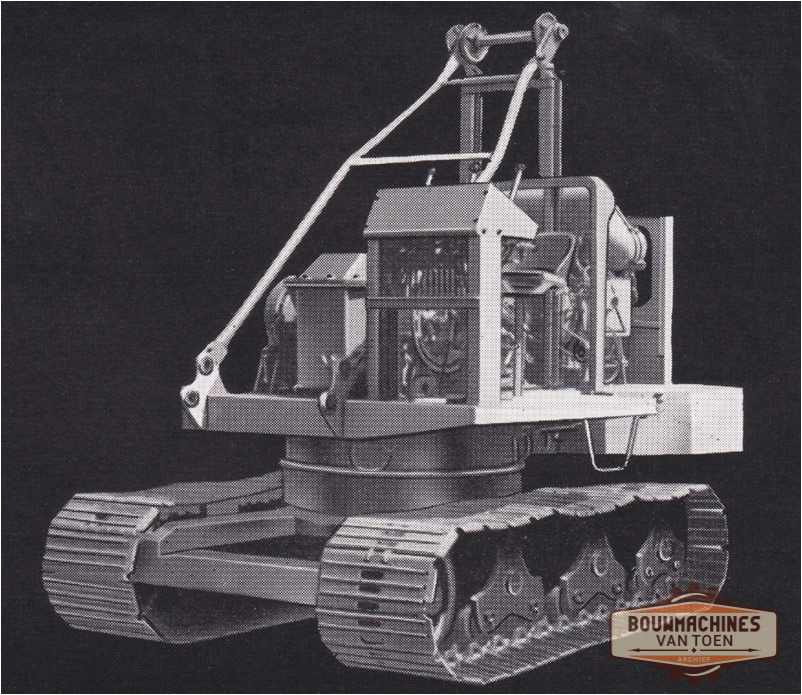

Type 28R






















jaren '60

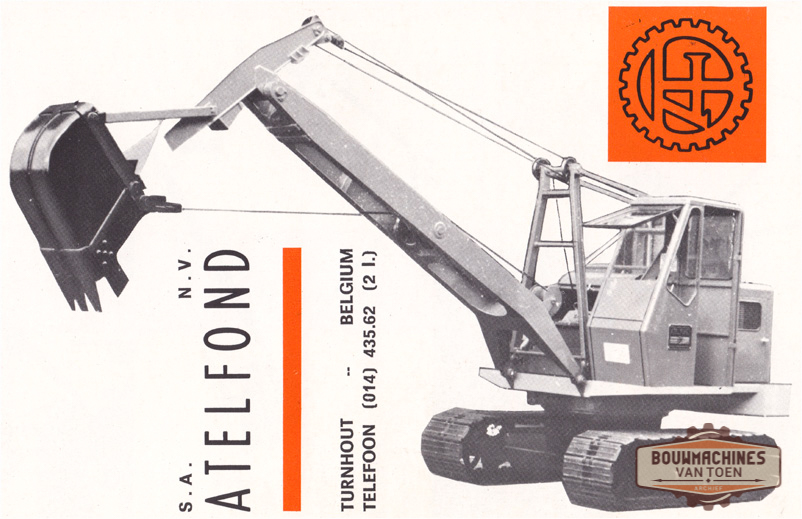

6504


Type 28R dieplepel















jaren '60

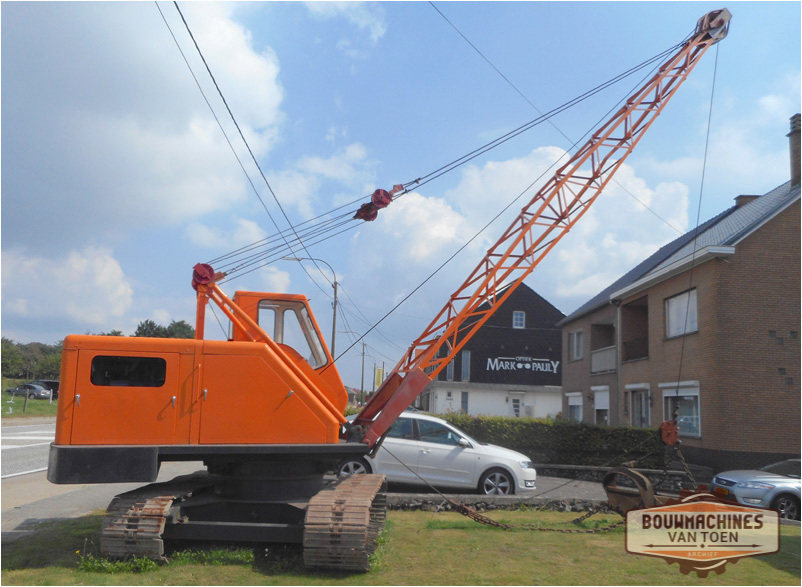

6505


Type 28R











jaren '60

6506


Type 28R
















jaren '60

6507


Type 28R

Tandwielkast / remtrommels

















jaren '60

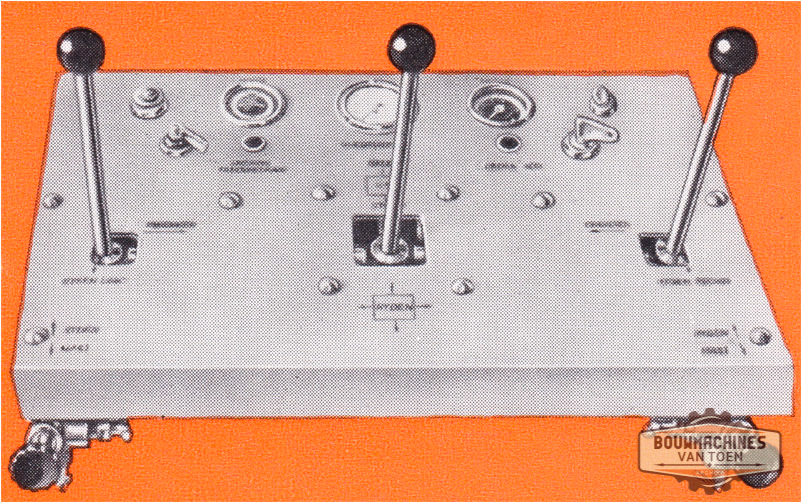

6508


Type 28R

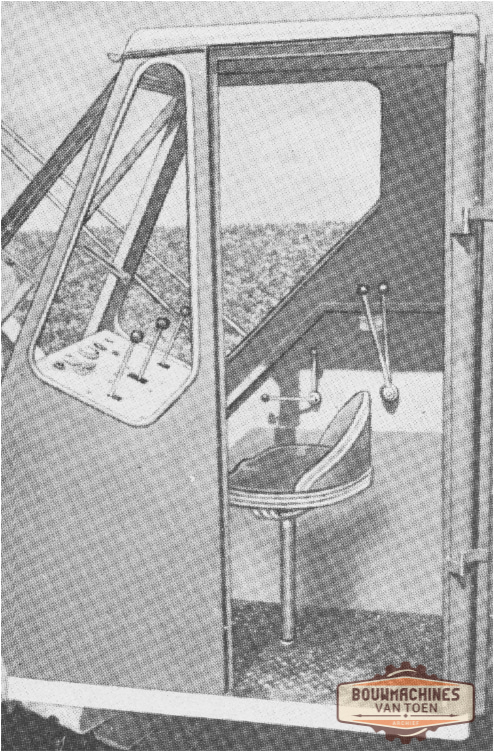

Dashbord












jaren '60

6510

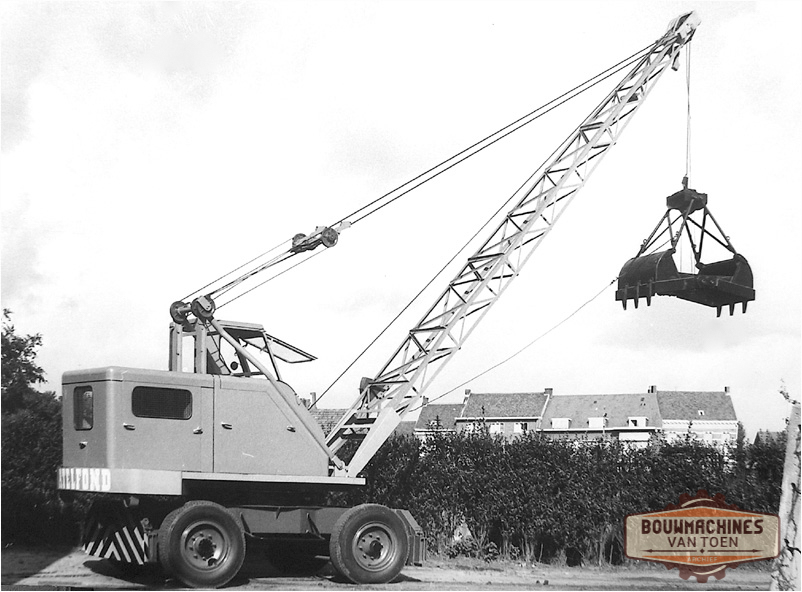

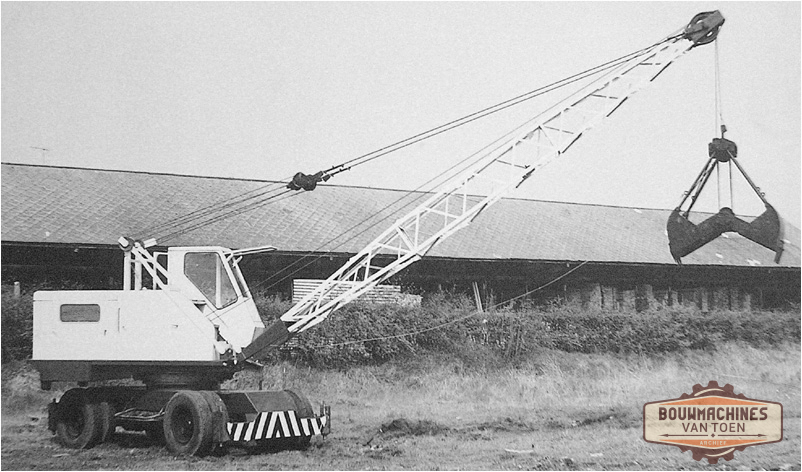

Type 28B

























jaren '60

6511


Type 28B















jaren '60

6512


Type 28B











jaren '60

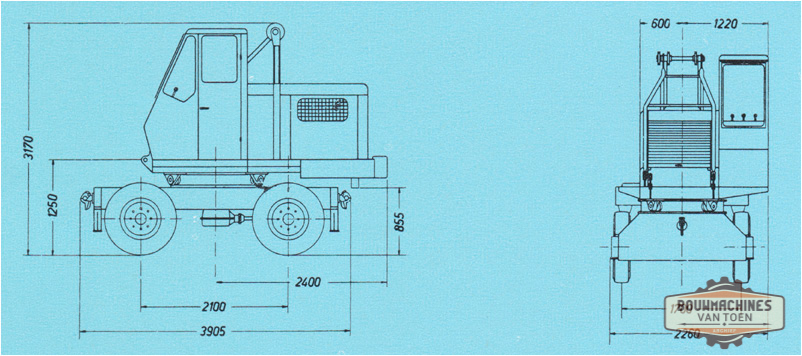

6513

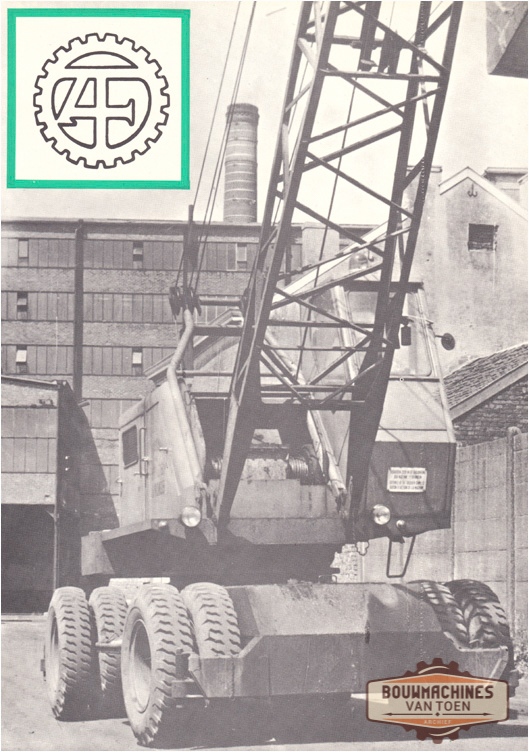

Type 28B























jaren '60

6514


Type 28B






















jaren '60

6515


Type 28B









jaren '60

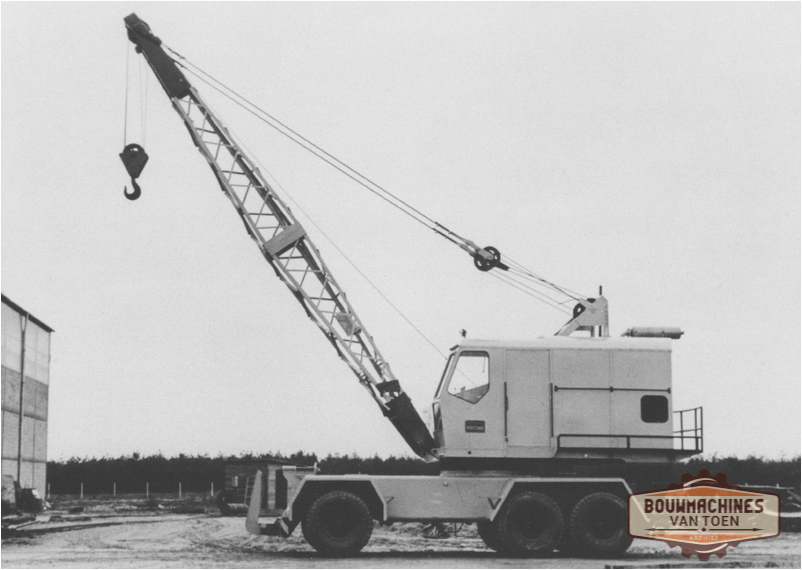

6701


Type 110B
















jaren '60



Model 110B :

De 110B  Hijskraan was een 125R op een 6x4 onderstel, standaard met een 12 meter giek die met 6 meter tussenstukken kon worden verlengt, er kon een grijper aan met een inhoud van 1100 liter.

Aandrijving  : Deutz 6 cilinder 85 pk

Snelheid : 5 km / uur

Totaalgewicht : 32 ton

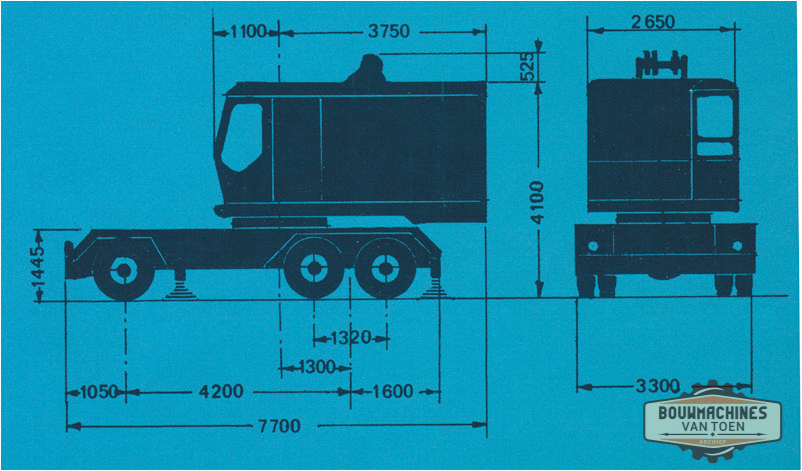

6702

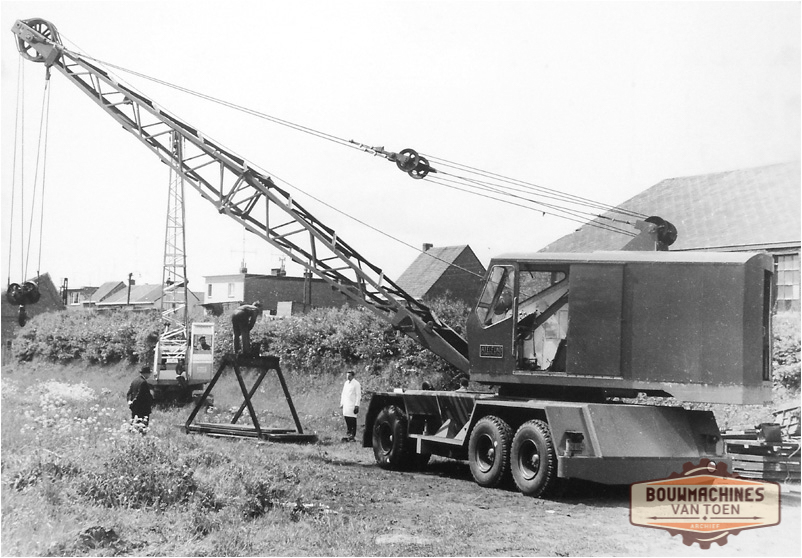

Type 110B
















jaren '60

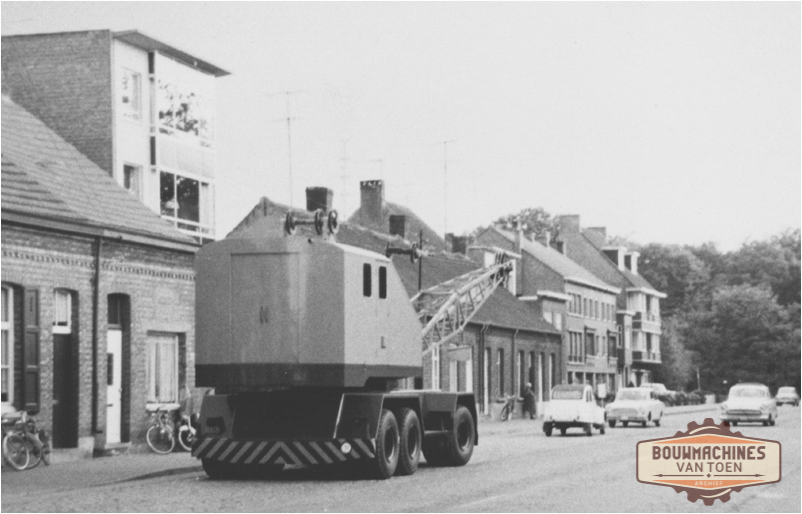

6703


Type 110B














jaren '60

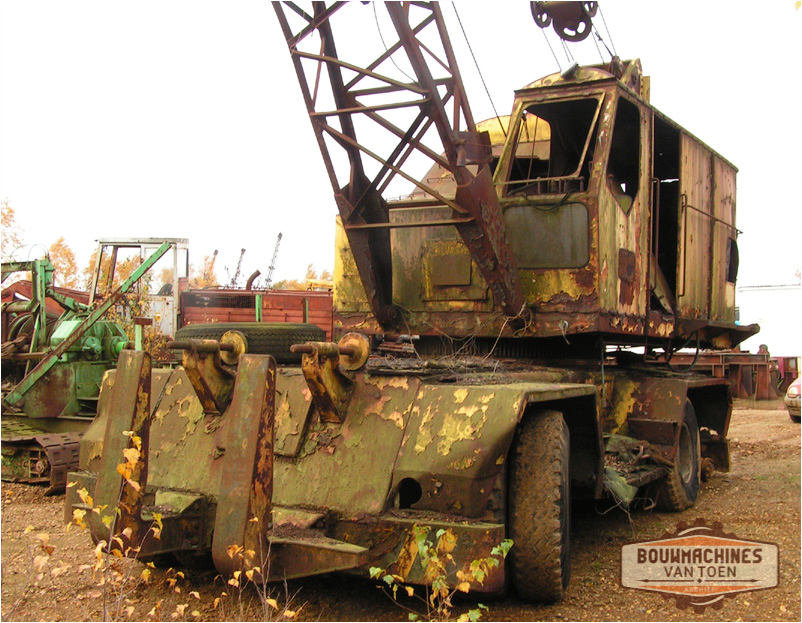

6704


Type 110B
















jaren '60

6705


Type 110B













jaren '60

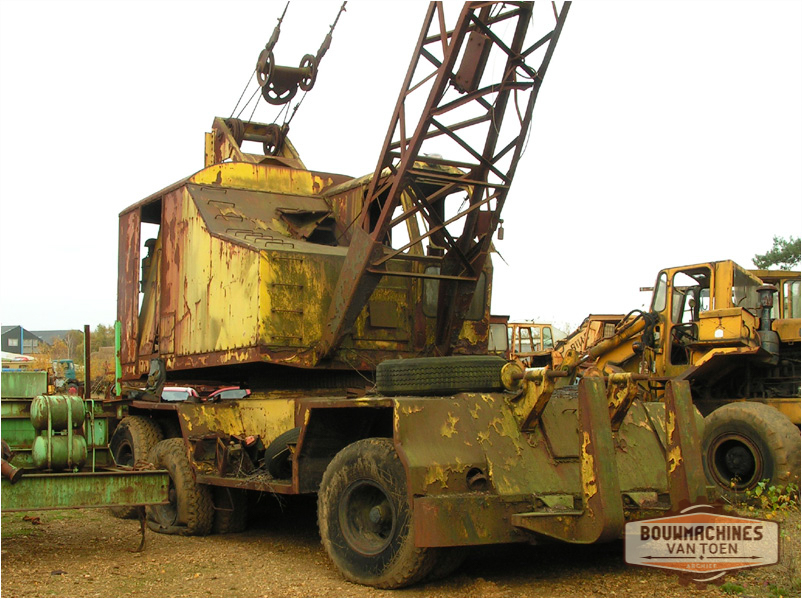

6706


Type 110B

Geparkeerd bij Armand Lowie

















6707


Type 110B

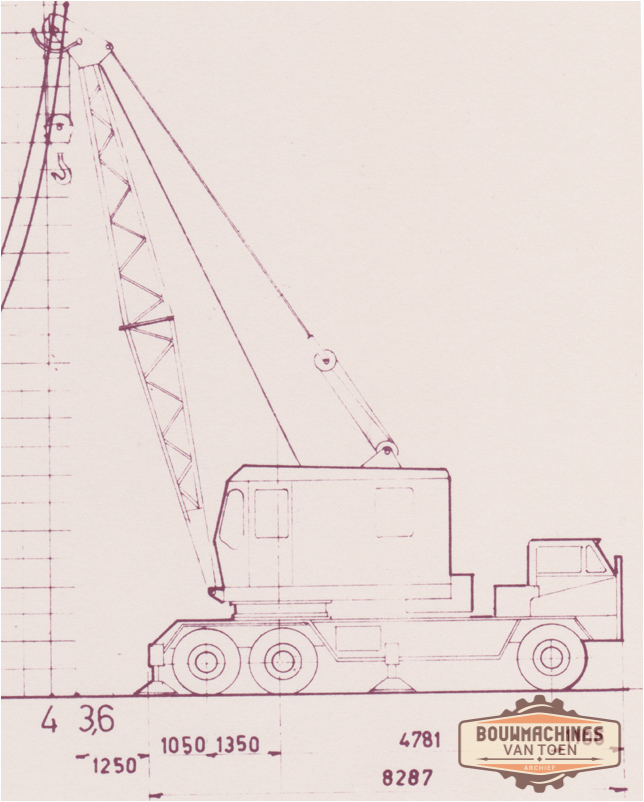

6720

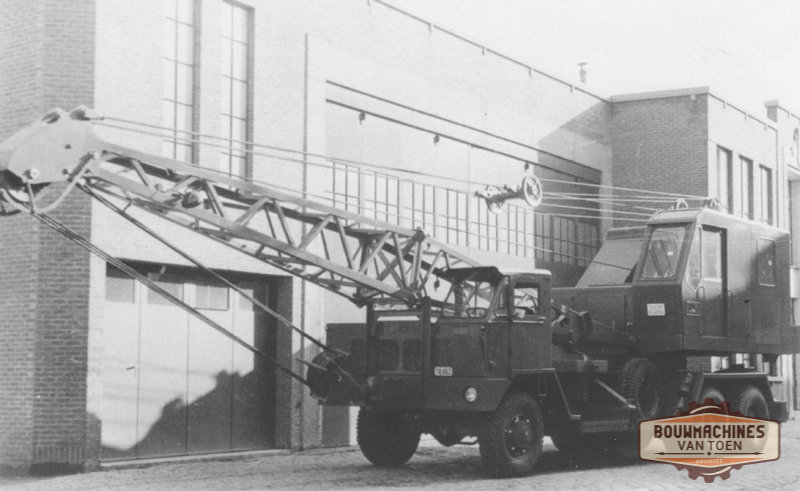

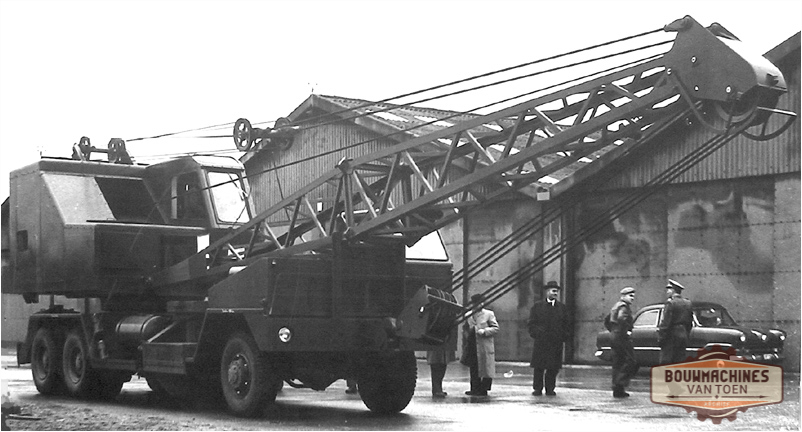

Type 14500













jaren '60

6721


Type 14500










1964



Type 14500 :   ( gebouwd in 1964 )

Deze machine is en blijft uniek omdat er maar één werd gebouwd voor het Belgische leger, om ingezet te worden bij het onderhoud aan de tanks.

Deze kraan is geplaatst op een 6x6 onderstel dat ook bij Atelfond is gebouwd met een 165 PK sterke DAF diesel motor erin voor de aandrijving.

Hijsvermogen :  28 ton.

Gieklengte : 10 meter.

Max. snelheid : 40 km/uur.

De aandrijving van de lieren was hydraulisch voor de aandrijving van de pompen was er een Deutz motor van 38pk gemonteerd.

Het contragewicht van ± 3500 kg kon tijdens transport over de weg afgekoppeld worden achter de cabine van de onderwagen hiervoor waren 2 ingebouwde hydraulische cilinders gemonteerd.


6722


Type 14500
























jaren '60

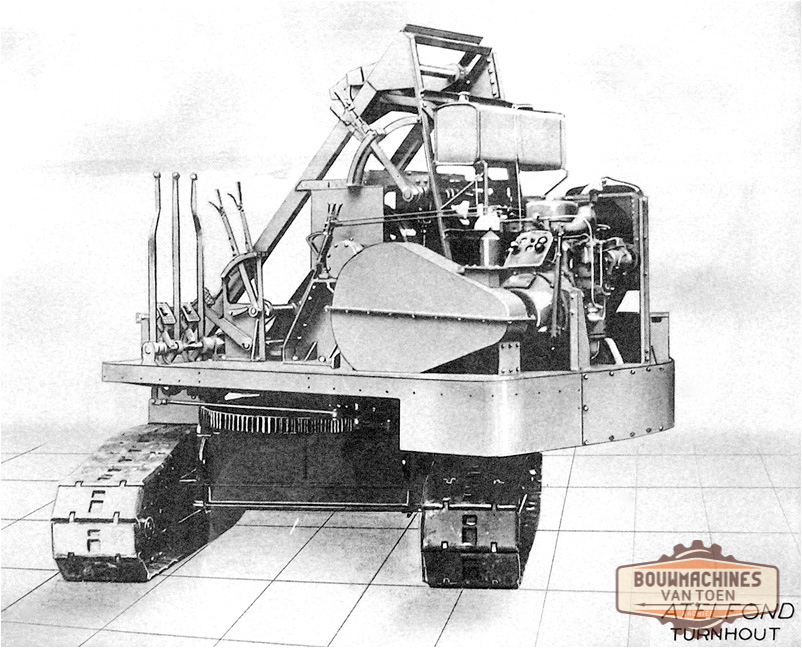

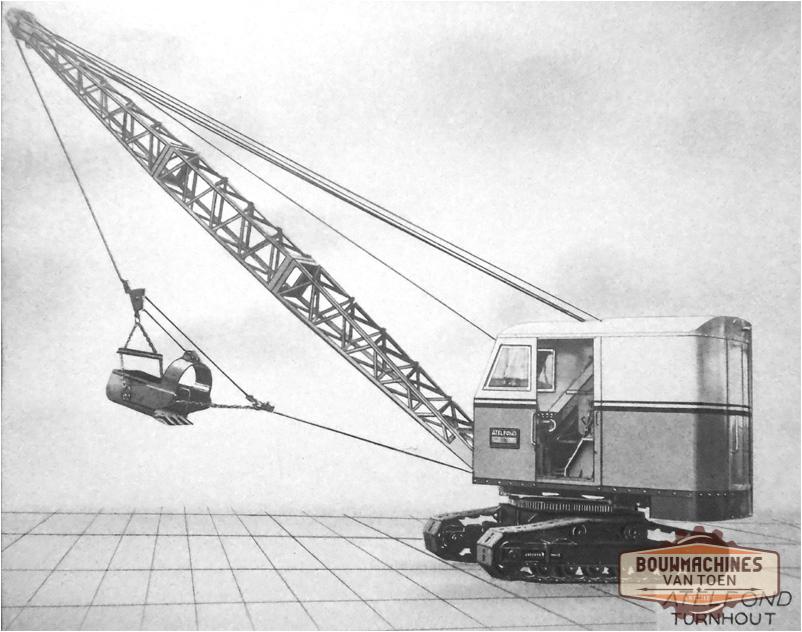

6801

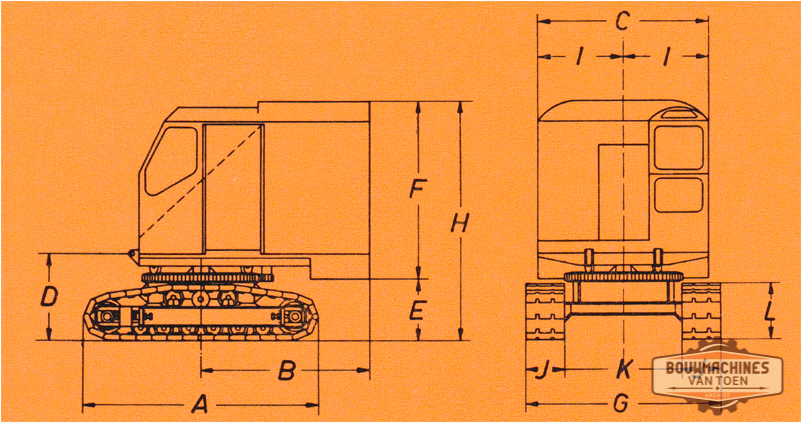

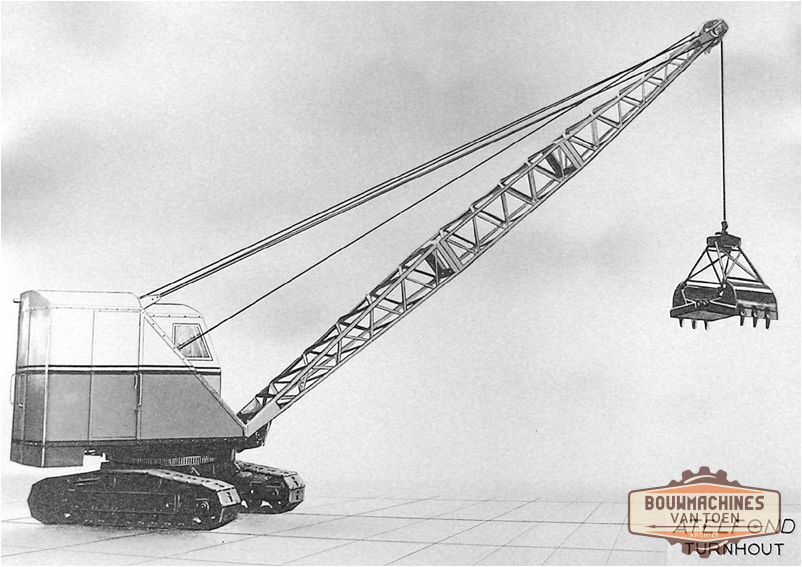

Type 40-60
























jaren '60

6802


Type 40-60

Dragline

















jaren '60

6803


Type 40-60

Grijperkraan
















jaren '60

6804


Type 40-60


















jaren '60

6805


Type 40-60

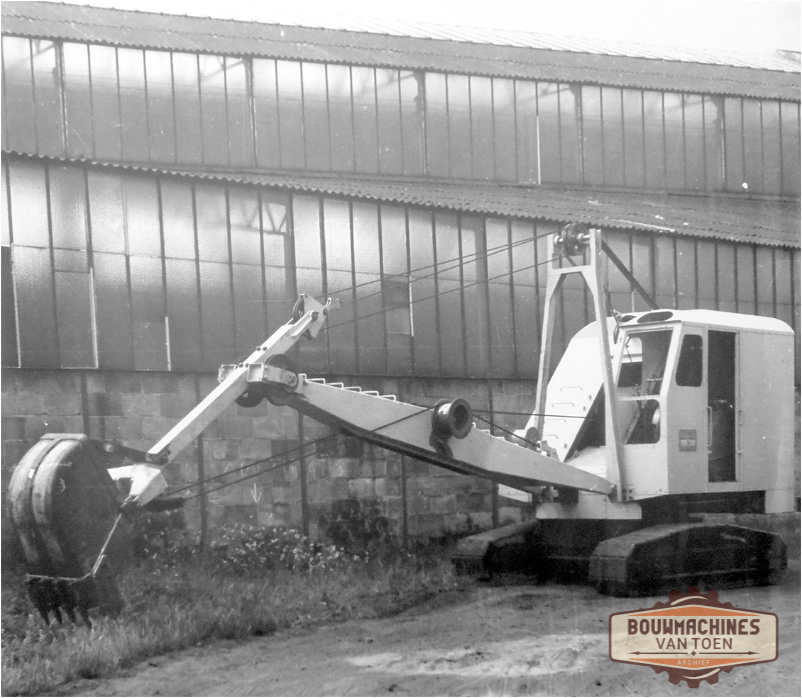

Dieplepel



















jaren '60

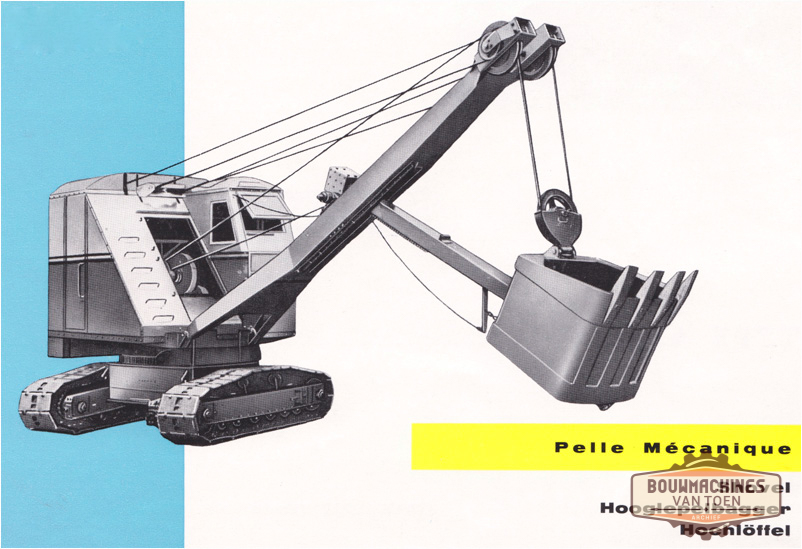

6806


Type 40-60

Hooglepel












jaren '60

6807

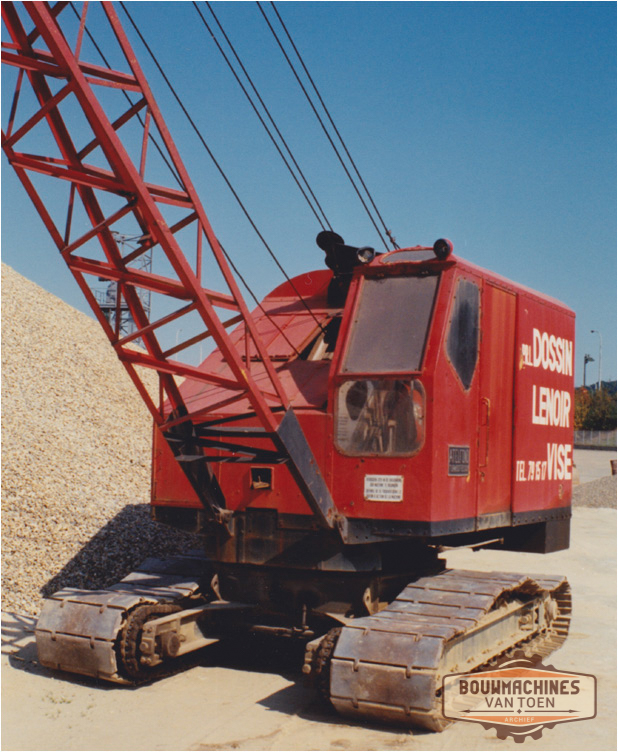

Type 40-60











jaren '60


6810

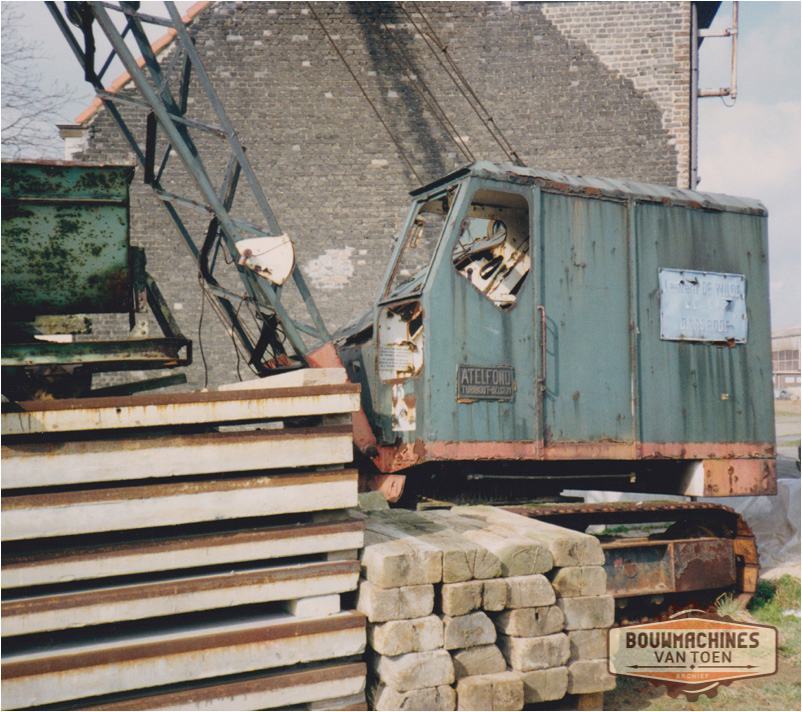

Type 40-60





















6811


Type 40-60




















jaren '60

6812


Type 40-60
















jaren '60

6813


Type 40-60

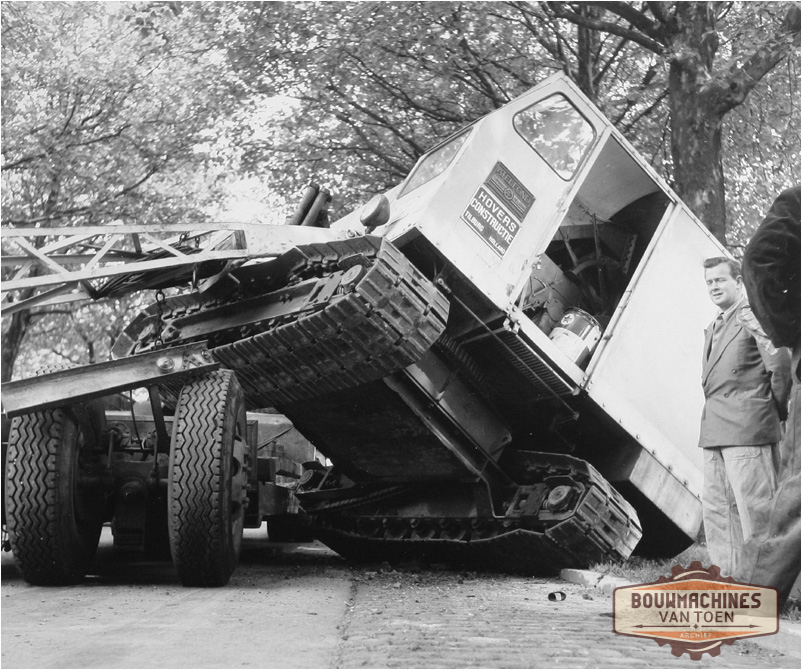

Nieuwe machine geleverd door HOVERS is van de dieplader gevallen.


















jaren '60

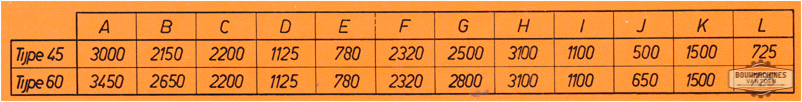

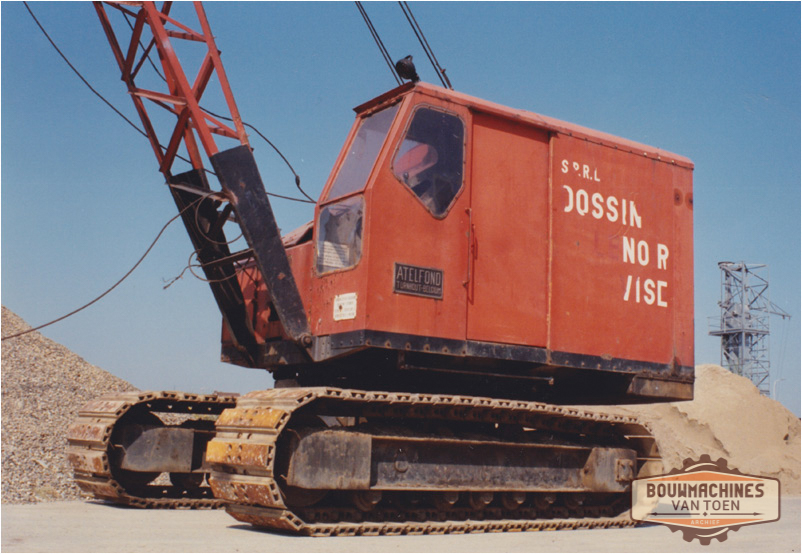

6814


Type 40-60



















jaren '60


6815


Type 45 & 60B

























jaren '60




Model 45 - 60 - 45B -  60B :

Model 45 was eigenlijk dezelfde kraan als Model 60, alleen de 60 was hier en daar een beetje zwaarder, zodat een grotere grijper of draglinebak kon worden bevestigd, model 45 werkte met een 450 liter bak en model 60 met een 580 liter bak.

Voor de modellen stond de "B" voor "band" , de mobiele machines, dus 45B en 60B waren nooit beschikbaar als dragline-graafmachine maar hoofdzakelijk als grijpkraan, zij werden gebruikt in havens en kade's in heel België.

De lengte van de giek was 9 meter, tussenstukken van 1- 1,5 - 3 en 4 meter tot 10 - 10,5 - 12 - 13 meter.

Lengte van de rupsen was op de 45, 3 meter en de 60, 3.45 meter. De 45 had een rupsonderwagen met een breedtye van 2,50m en rupsen van 0,55 m breed, bij de 60 was de onderwagen 2,50m breed en waren de rupsen 0,60 m.

De 45 en 45B beschiktenover een GM twee-cilinder motor van 46 pk, de 60 en 60B hadden een drie-cilinder GM motor van 60 pk.

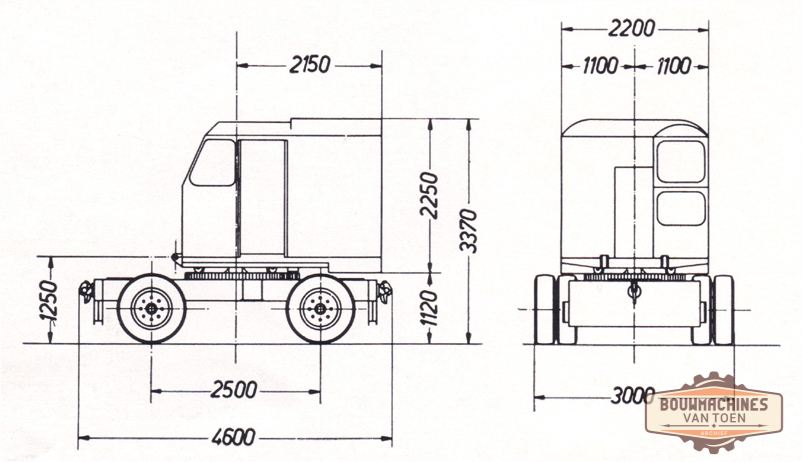

6820

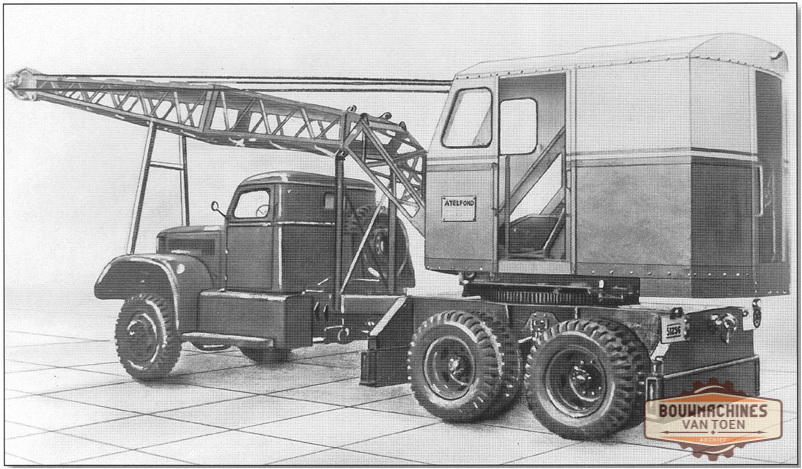

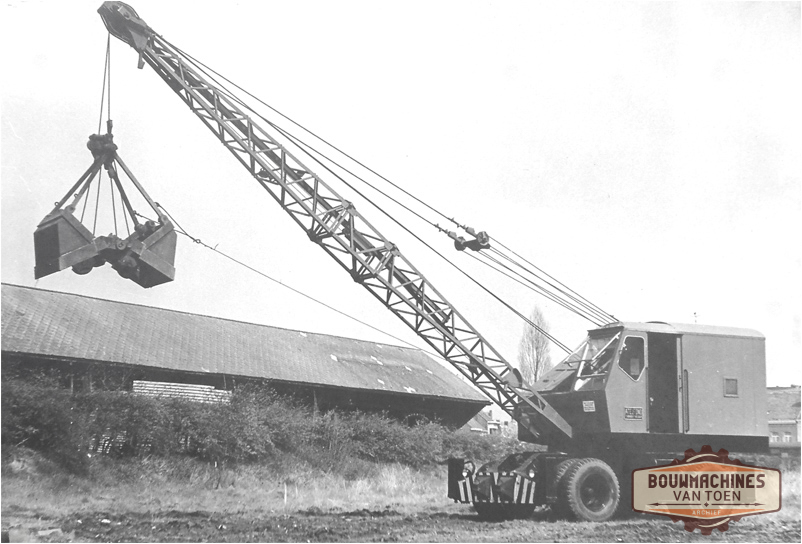

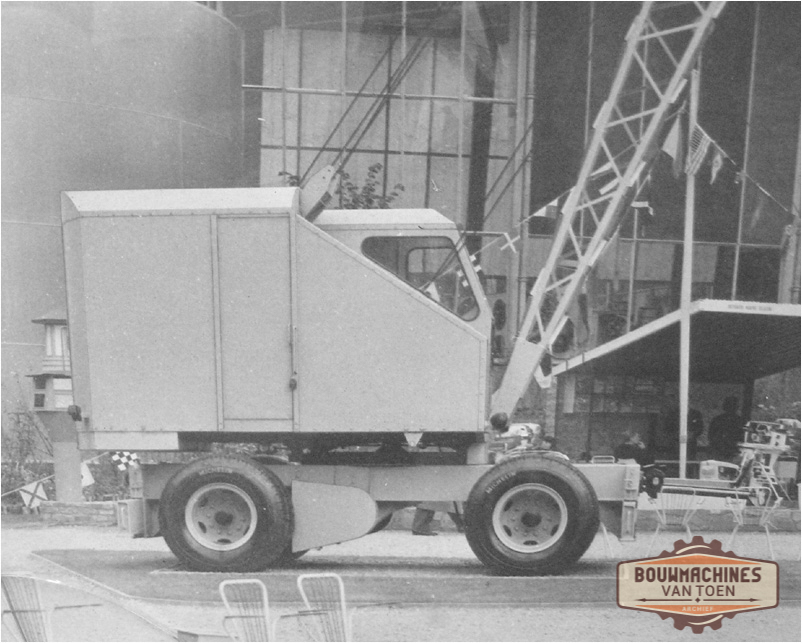

Type 40B-60B





















jaren '60

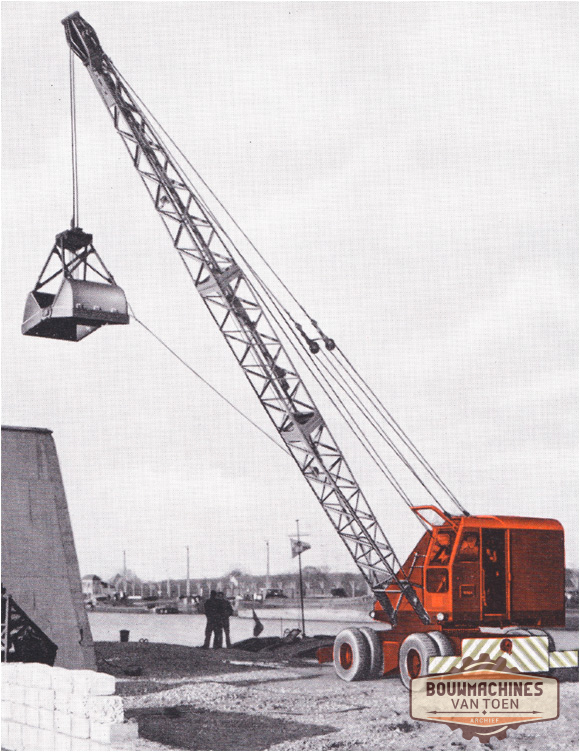

6821


Type 40B-60B






















jaren '60


6822

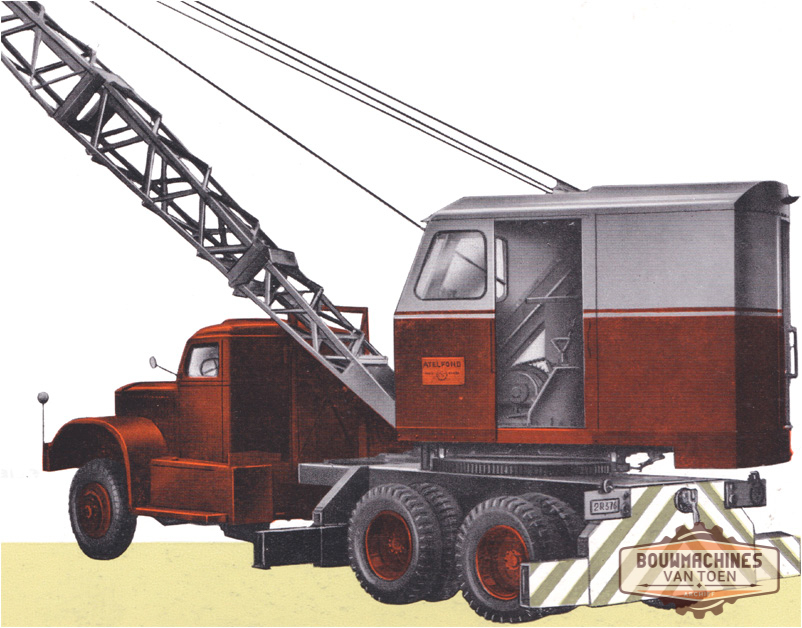

Type 40B-60B













jaren '60

6823


Type 40B-60B


















jaren '60

6824


Type 40B-60B


















jaren '60

6825


Type 40B-60B













jaren '60

6826


Type 40B-60B












jaren '60

6901

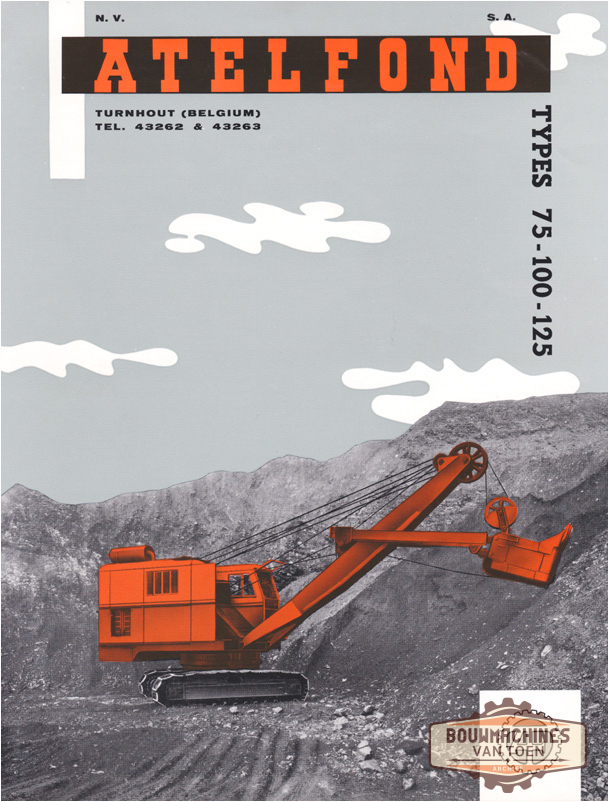

Type 75-100-125

Hooglepel






















jaren '60



Model 75 - 100 - 125 :

Dit model was precies hetzelfde als de kleinere modellen, het was een basismachine, maar met aanpassingen werd een grotere model gemaakt.

Dus de 100 en 125 waren eigenlijk een Model 75, maar versterkte constructie, zodat ze met een inhoud van 1000 liter of 1250 liter draglinebak kunnen werken, het totale gewicht van een 125 was 30 ton.

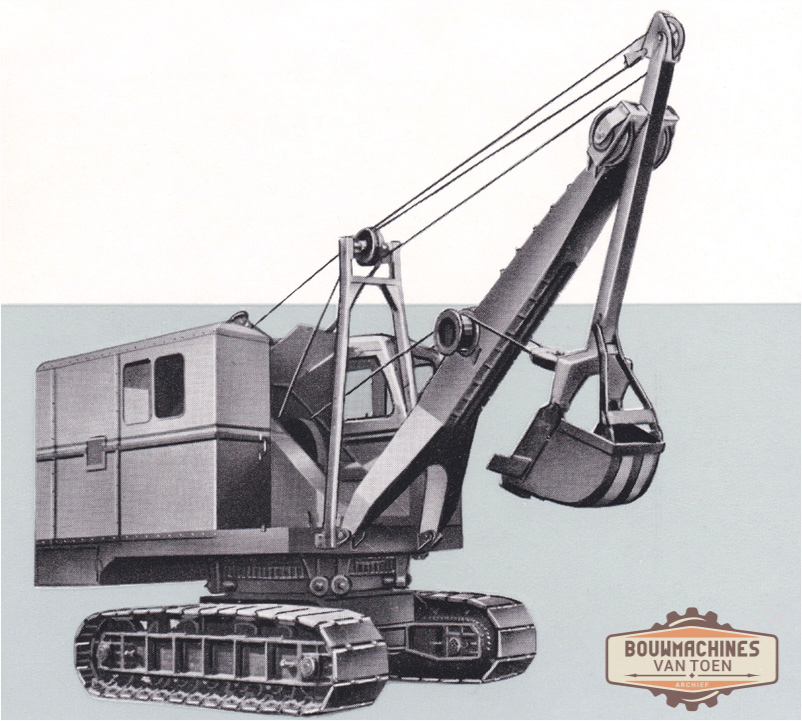

6902


Type 75-100-125

Dieplepel



















jaren '60

6903


Type 75-100-125

Hijskraan
















jaren '60

6904

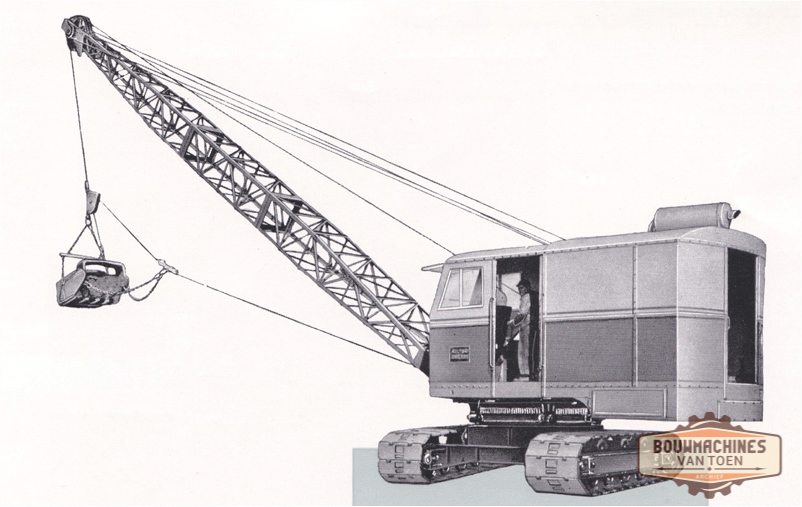

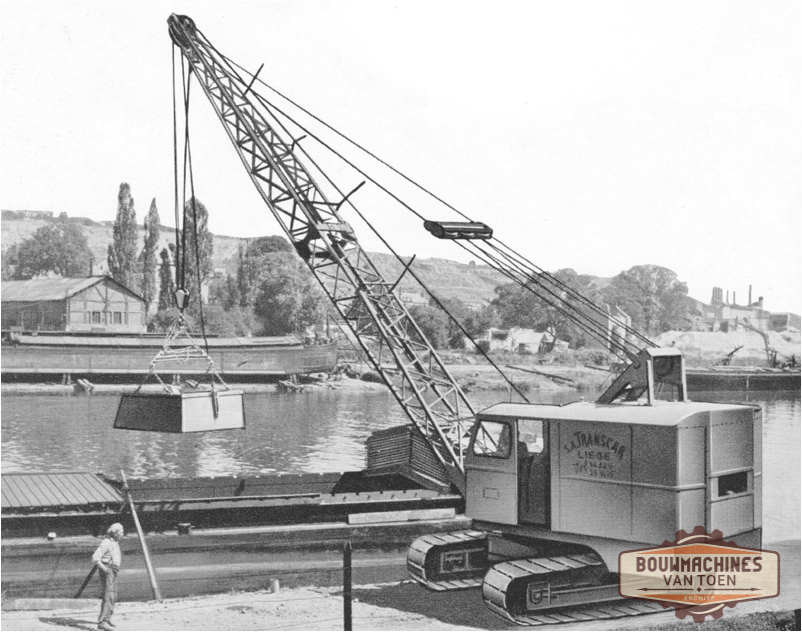

Type 75-100-125

Dragline













jaren '60

6905


Type 75-100-125

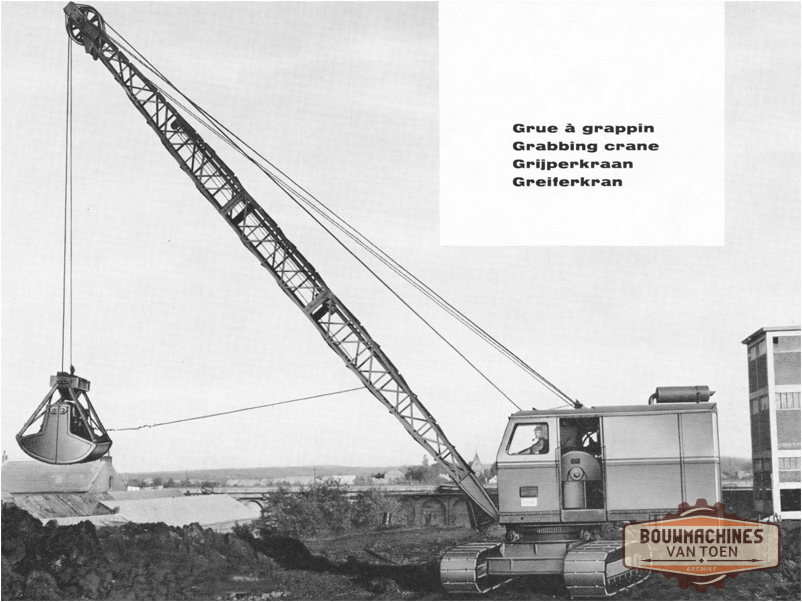

Grijperkraan














jaren '60

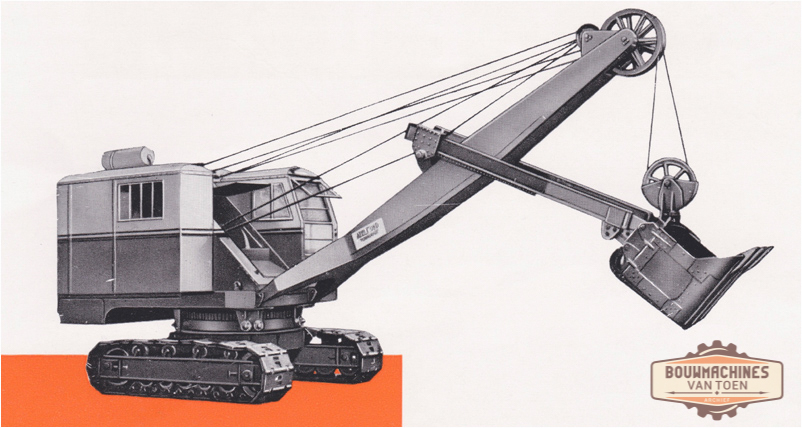

6906


Type 75-100-125

Hooglepel










jaren '60

6911

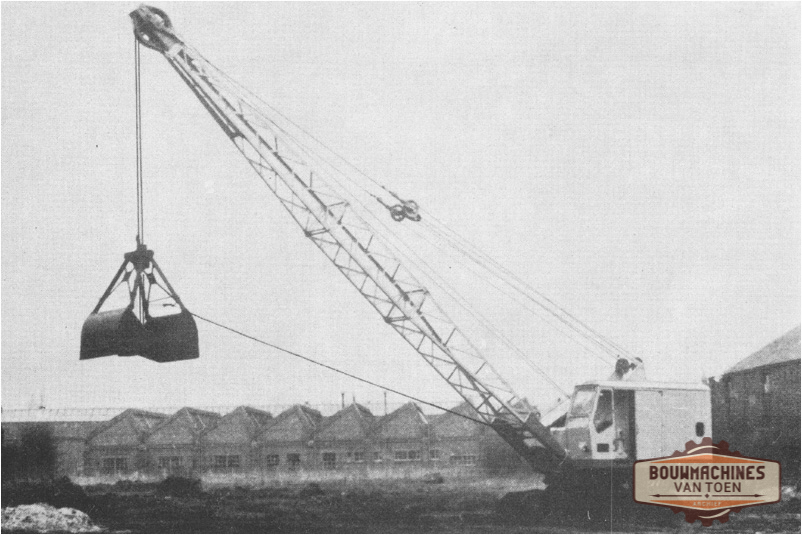

Type 125R

Grijperkraan













jaren '60



Model 125R  :

Deze machine is ontwikkeld uit de serie 75 - 100 - 125, maar is grotendeels gemodificeerd, zo kreeg een groter onderstel en een Deutz 8cilinder A8L of een DAF 515 turbodiesel motor.

Giek lengte :  12 meter

knijper :  1100 tot 1500 liter.

Draglinebak :  1250 liter

Hooglepel :  1250 liter

Werkgewicht :   ± 30 ton

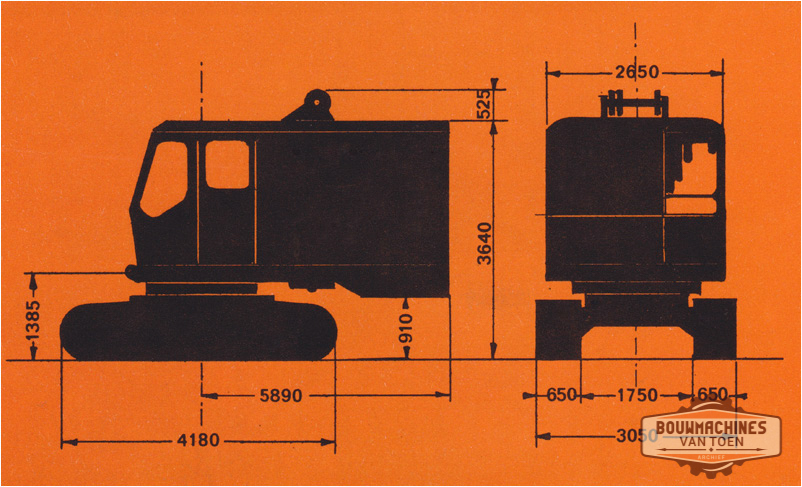

6912


Type 125R

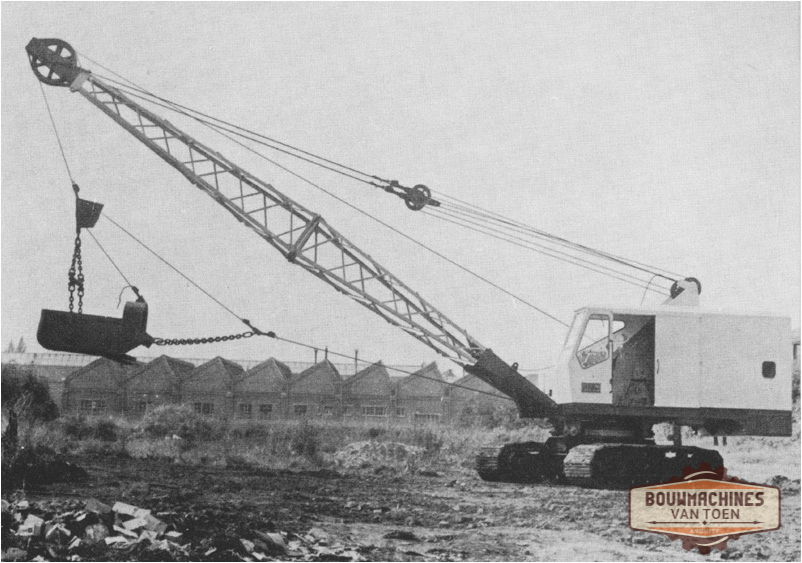

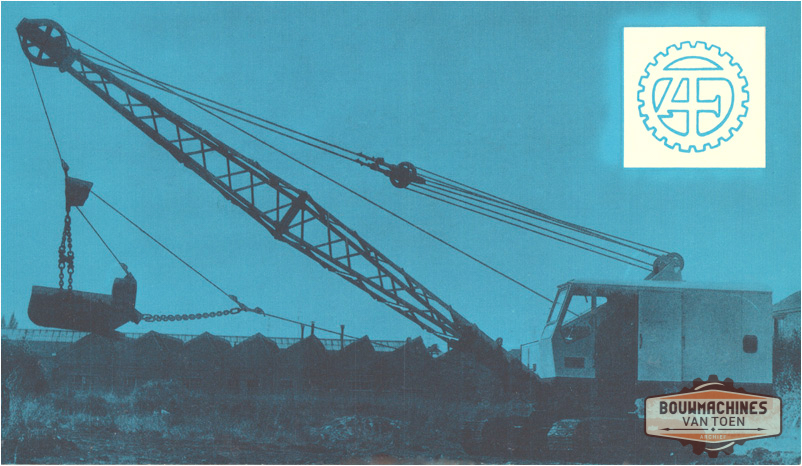

Dragline












jaren '60

6913


Type 125R

Dragline












jaren '60

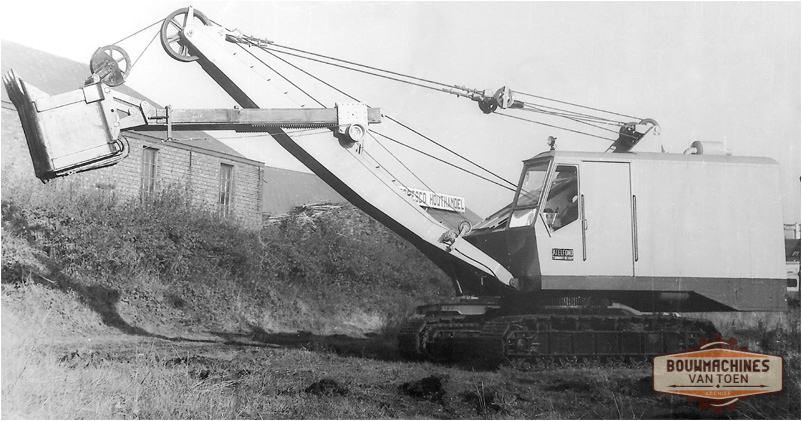

6914


Type 125R

Hooglepel










jaren '60

6915


Type 125R

Hooglepel




















jaren '60

6916


Type 125R











jaren '60

7001

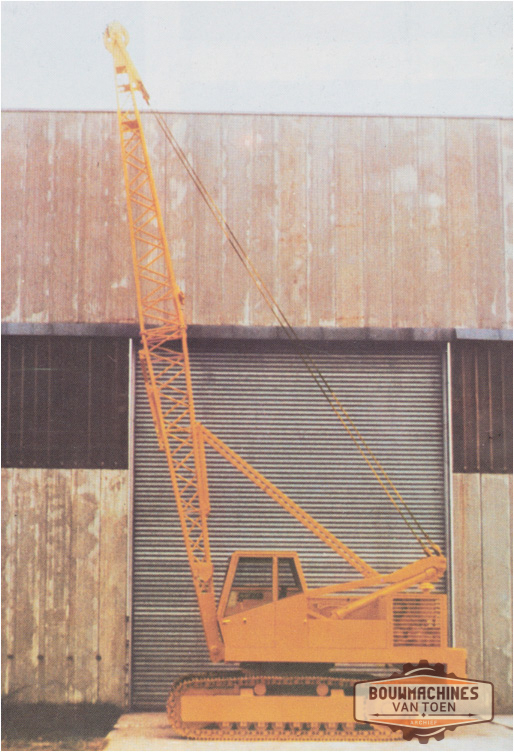

Type 150






















jaren '70



Hydrokraan :

In de jaren zestig werd de dollar goedkoper en de Amerikaanse machines waren veel goedkoper en veel bouwbedrijven dan kochten dan ook een Amerikaanse dragline, zo werd het moeilijker voor de Belgische en Nederlandse  fabrieken om machines te verkopen.

Bij Atelfond vond men de oplossing en het bleek dat de wereld er op wachtte, een volledig hydraulische graafmachine, maar niet zoals de andere kraanbouwers die hydraulische pompen en motoren inkochten bij toeleveranciers, nee bij  Atelfond dacht men dat je deze componenten zelf in huis kon maken,  dit resulteerde in een op maat ontworpen kraan voor zowel hijs werkzaamheden als graafwerk.

Het bleef echter bij een machine, men is nog wel begonnen aan een tweede, daarvan werd alleen het onderstel is afgebouwd, de machine bleek te duur om in productie te nemen !


7002


Type 150

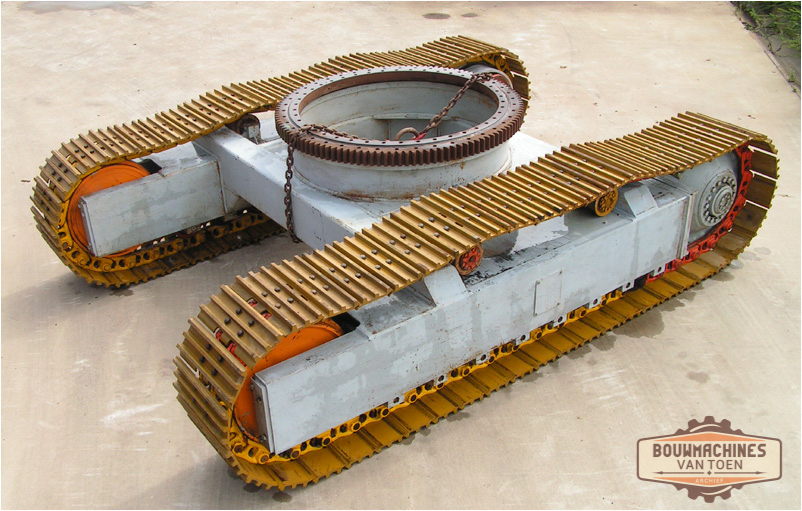

Onderwagen













jaren '70

7003


Type 125R

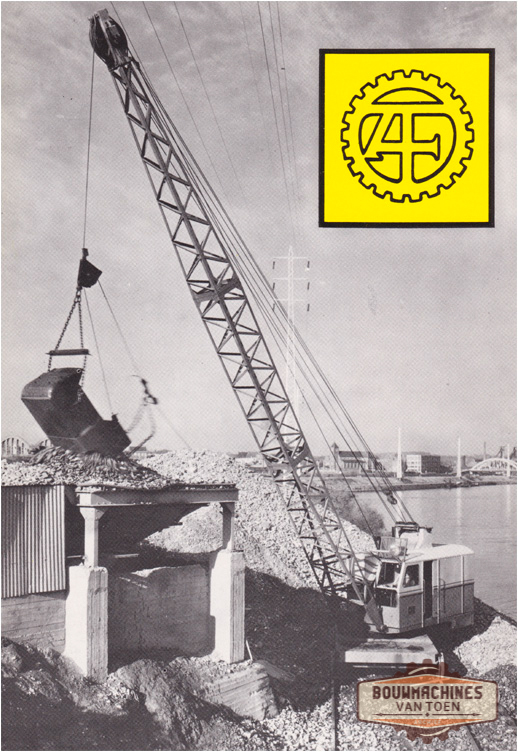

Dragline op een spoor-onderwagen





















jaren '70



Graafmachines en hijskranen op spoor :

De dragline op spoor werkte op een kade waar schepen met grind werden gelost, deze  schepen waren onderlossers, de lading werd langs de kade gelost en als het schip weg voer om de volgende lading te halen, kon de dragline de grind uit het water scheppen, zo was er een minimale wachttijd !


7004

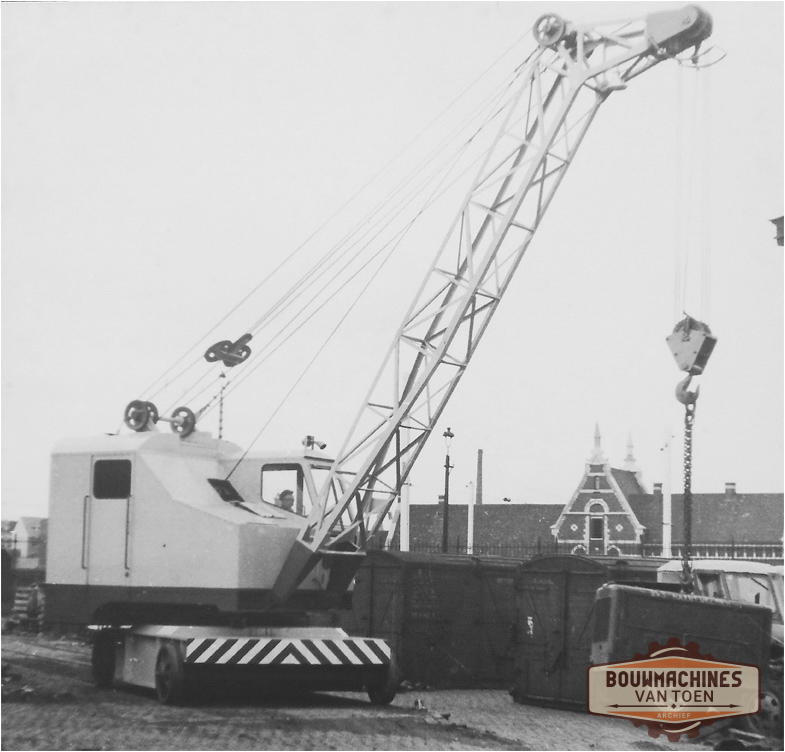

Type 125R

Dragline op een spooronderwagen





















jaren '70

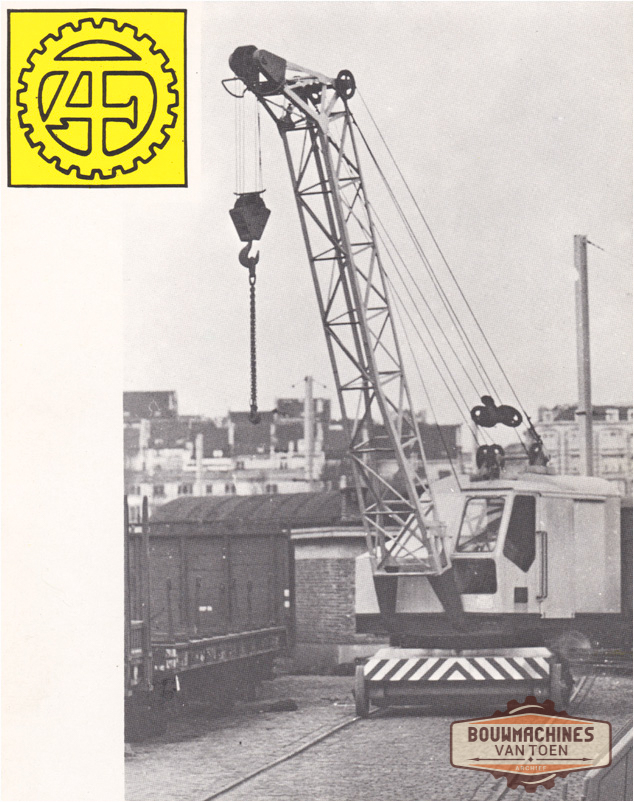

7005


Type 125R

Dragline op een spooronderwagen

























jaren '70



In de jaren zestig komen ook de twee zonen van Louis, Jef en Paul in het bedrijf en als Louis Maes  in 1985 overlijd nemen zij samen met Jean Paul een zoon van Frans Houtmeyers de leiding van de onderneming over.

Het personeelsbestand liep in de gouden jaren vijftig en zestig op tot meer dan 100 werknemers. In het loonboek uit de beginperiode worden een aantal merkwaardige beroepen vermeld   :

·         Soudeur     =     lasser

·         Mouleur      =    maker van de houten mallen

·         traçeur       =    tekenaar met de kraspen in metaal

·         ajusteur      =    eindafwerker

·         kapper        =    afkapper van braam

Een noyateur en een vuurwerker, beroepen waarvan we de inhoud niet exact kunnen verklaren.

Er werden bij Atelfond uitzonderlijke producten gemaakt. Hier volgen enkele voorbeelden:

·         De kraan achter het Amerikaans paviljoen op Expo ’58.

·         De silo’s en de losbrug van de voormalige Anco gebouwen.

·         De rangeerlocomotieven voor  het toenmalige Belgisch Congo.

·         Een torenkraan met 2 masten voor de firma Gillis in Brussel, getoond in het populaire Belgische TV programma Echo.

·         De kooien en installaties voor zeppelins van het Belgische en het Thaise leger van waaruit para’s hun eerste parachutesprong deden.

·         Een bestelling van 150 kranen voor Rusland waarvan er door het uitbreken van WOII slechts 50 gebouwd werden. Telkens er een kraan klaar stond kwam de Russische ambassadeur op de kade in Antwerpen met cash geld betalen.

·         Inox mengkuipen voor de aanmaak van siliconen bij Soudal.

-         Een ijstaartsnijmachine voor kerststronken.  Een klant had met de hand een kerststronk gemaakt en bracht deze mee naar Atelfond in een koelbox.  Hij zette deze stronk op de onderhandelingstafel en vroeg een offerte voor een machine om dit product machinaal te maken, te versieren en te snijden.  Natuurlijk smolt het ijs en na een half uurtje zat iedereen met een bordje ijs voor zich.  De machine werd ontworpen en verkocht aan o.m. Het IJsboerke en andere grote ijsproducenten in Europa.

Naast de reeds vermelde klanten leverde Atelfond ook bij Sidmar Gent, BASF, Hessenatie, Dredging, Volvo, Daf enz…  Ook de lokale industrie zoals Brepols, Heinz, Red Band…. maakte regelmatig gebruik van de kennis van Atelfond om technische hoogstaande zaken op maat te laten maken.

Tot 1987 werden er kranen en graafmachines gebouwd bij Atelfond


0010

20601

Turnhout

Ingang fabriek














2006



In 2006 ging Ad Gevers voor de tweede keer naar Turnhout om de Atelfond fabriek te bezoeken, tot zijn verbazing trof hij buiten de directeur Jef Maes bijna geen werknemers meer aan, de fabriek ging sluiten en de gehele inventaris werd verkocht, de directeur had nog wel tijd voor een rondleiding en aan het einde hiervan zei hij : "Nu zal ik je nog eens laten watertanden " en hij opende de deur naar een naastgelegen loods waar nog twee splinternieuwe draglines uit 1970 stonden die nooit verkocht waren ! een type 28R en 125R.

Ad belde meteen zijn beste BM-vriend en samen zijn ze de volgende dag terug gereden en de 2 draglines werden gekocht.
De directeur vertelde dat er nog een 2e type 28 was die ze pas enkel jaren ervoor aan een sloopbedrijf in Turnhout hadden verkocht.
Deze 3 kraan is later door een kennis uit België gekocht en is gerestaureerd .

De 2 kranen werden zo vlug als mogelijk opgehaald omdat de loods leeg moet worden gemaakt, in Vinkel zijn ze opgebouwd en zijn ze getest.
De Atelfond 28R is later verkocht aan een verzamelaar en de Atelfond 125R is verkocht aan een firma in Roemenië waar hij nog altijd word ingezet bij de grindwinning aan de Donau.

Het fabriekcomplex is gesloopt en heeft plaats gemaakt voor woningbouw.


20602

Turnhout



















2006

20603

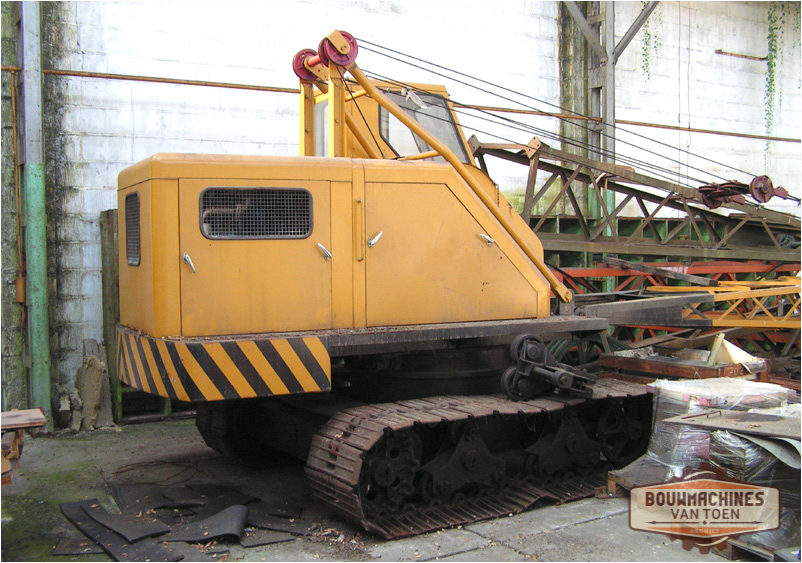

Turnhout

Type 28R















2006

20604

Turnhout

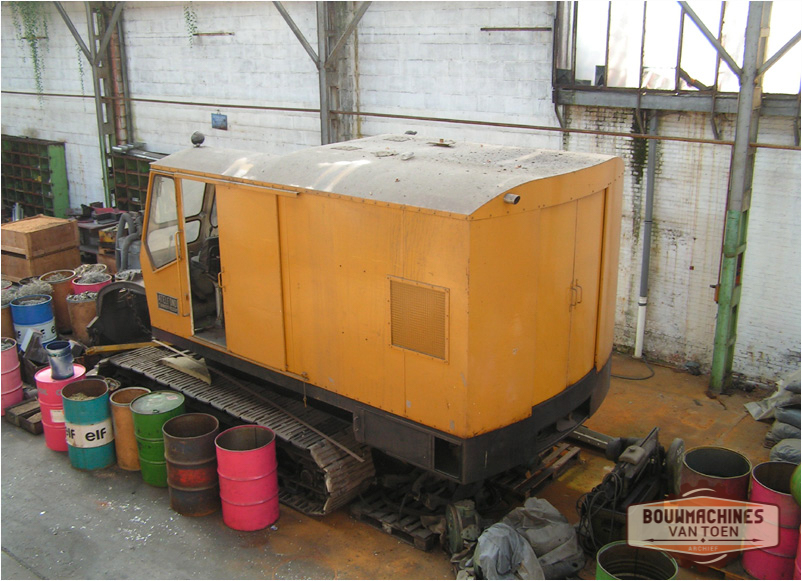

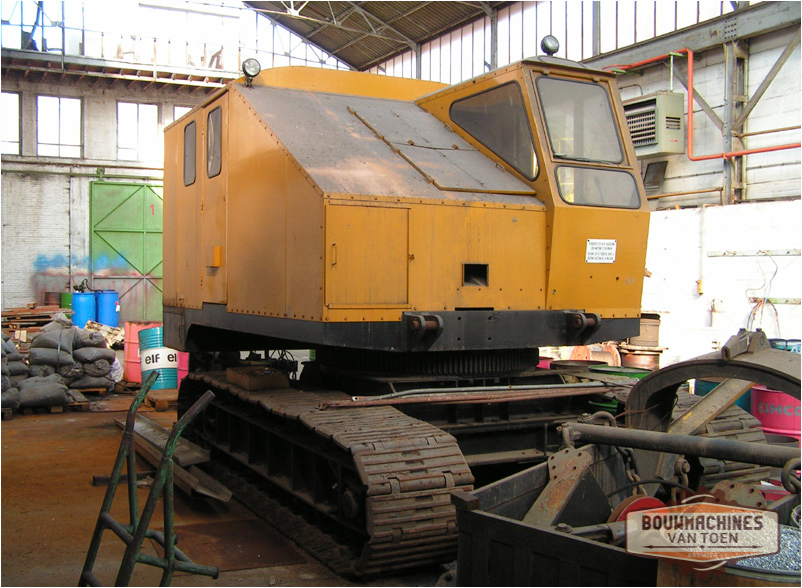

Type 125R















2006

20605

Turnhout

Type 125R















2006

20606

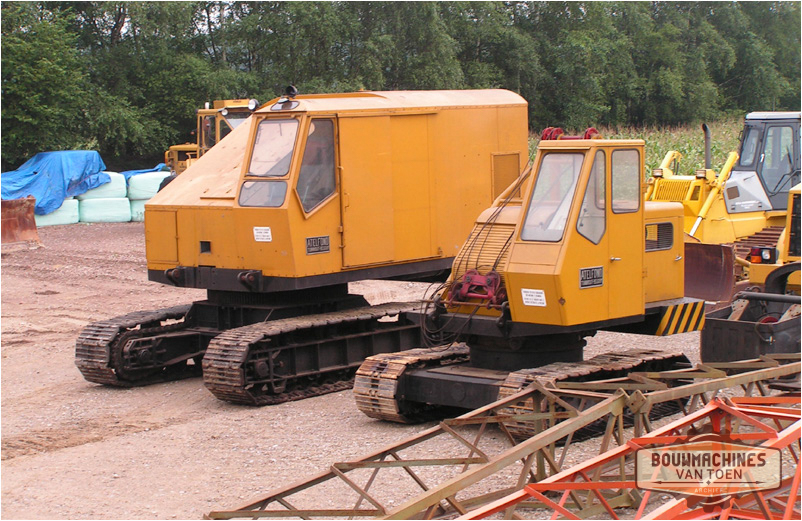

Vinkel

Type 125R en 28R














2006

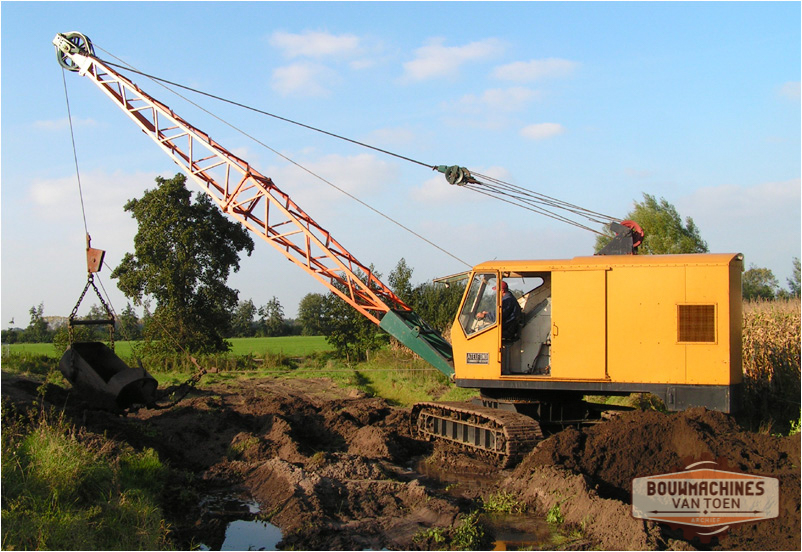

20607

Vinkel

Type 125R














2006

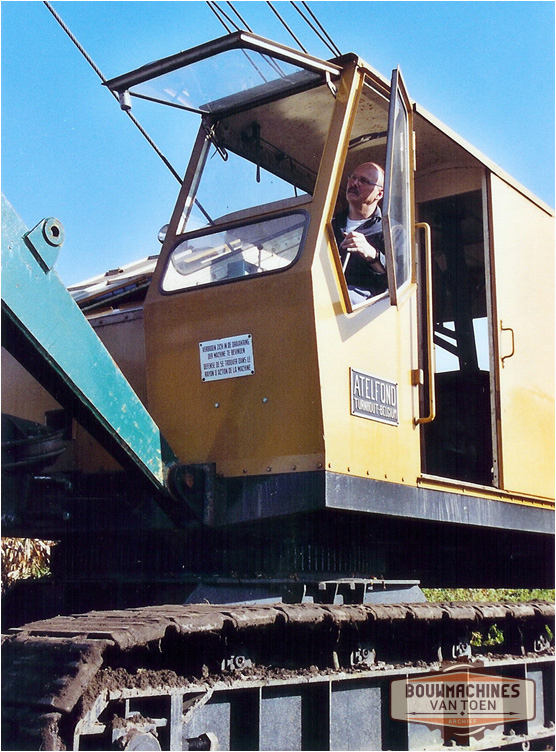

20608

Vinkel

Type 125R























2006

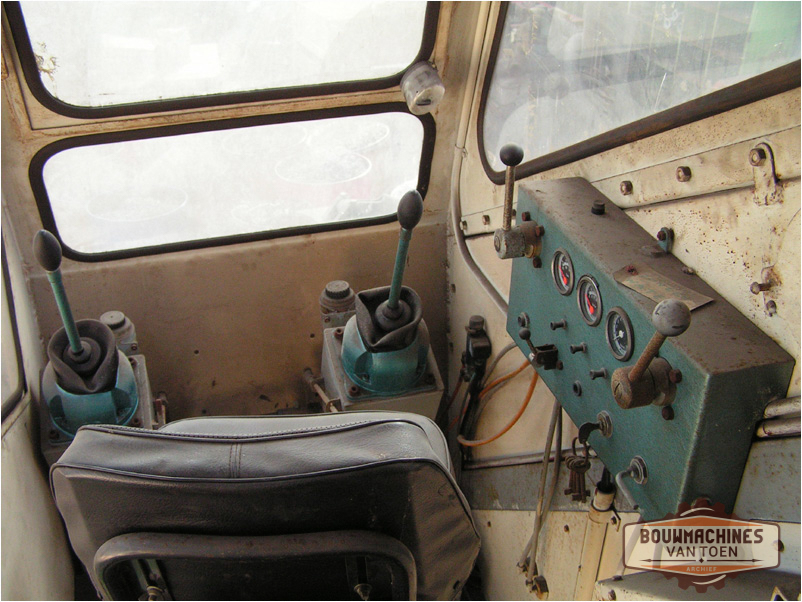

20609

Vinkel

Type 125R














2006

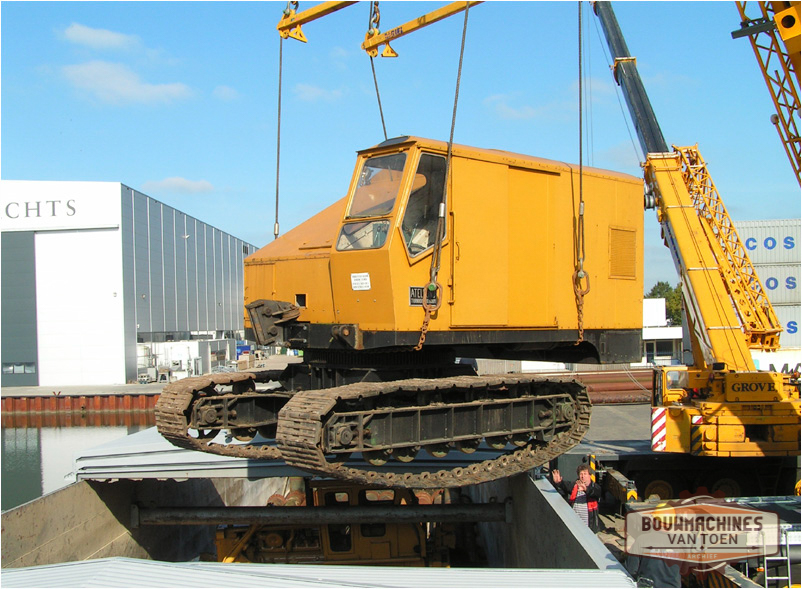

20610

Den Bosch

Type 125R

Op transport per binnenschip naar Roemenië.













2006

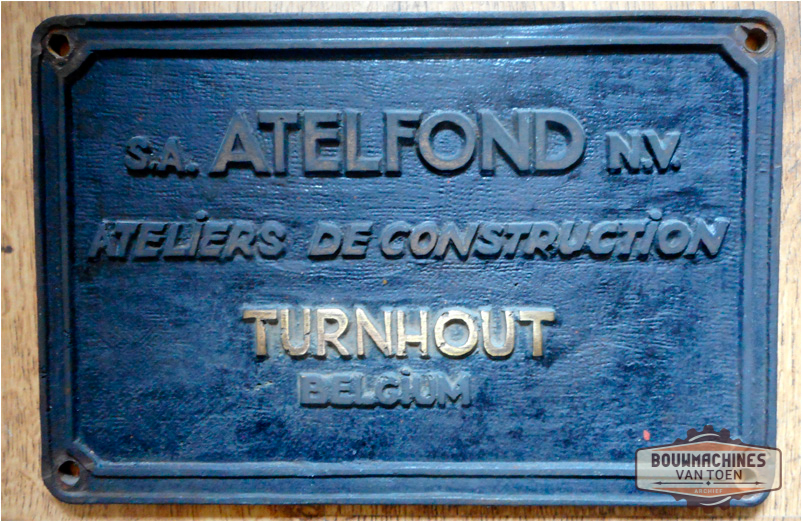

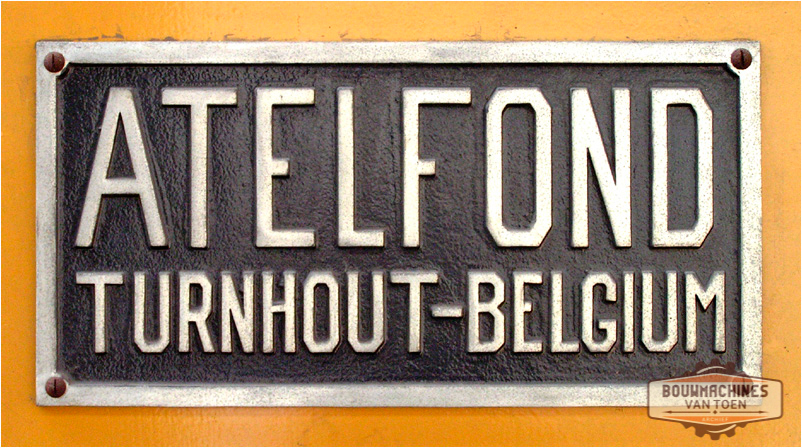

20620

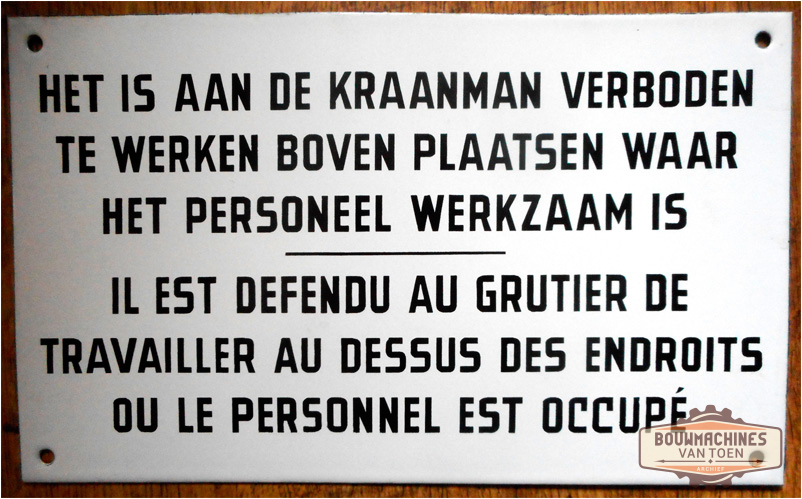

20621

















20622

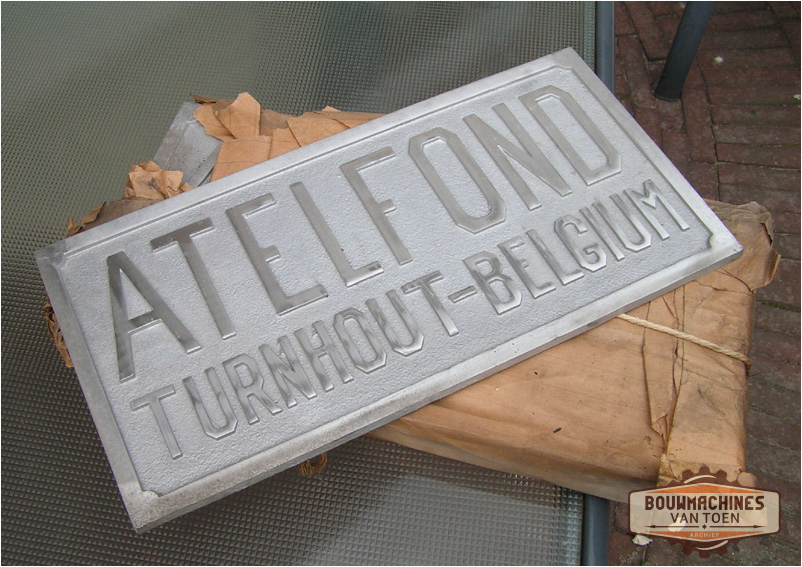

20623
















0015

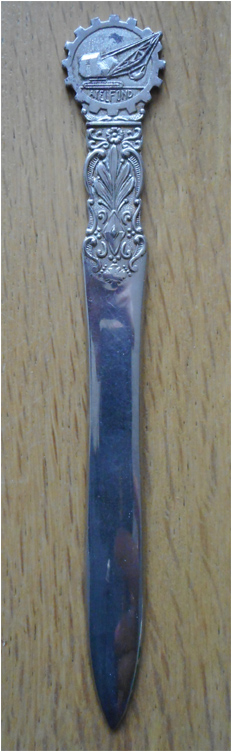

Briefopener
