Bitumarin
Zaltbommel








In 1960 besluiten twee pioniers op het gebied van bitumineuze constructies onder water te gaan samenwerken en hiervoor een nieuwe werkmaatschappij te richten.
Wegenbouwmaatschappij J. Heijmans en de Koninklijke Maatschappij Wegenbouw bundelden in deze nieuwe werkmaatschappij de ervaringen welke ze opgedaan hebben uit eerdere uitgevoerde waterwerken o.a. bij de Zuiderzeewerken.
We spreken dan van de :  N.V. Maatschappij tot ontwikkeling en toepassing van Bitumineuze Constructies onder water "BITUMARIN".
Bij beide ondernemingen werden in die tijd proeven ondernomen met asfaltconstructies in de waterbouw, met name de bodembescherming bij de Deltawerken.
De nieuwe werkmaatschappij werd geleid door de heer Gerard Rinkel welke afkomstig was van Heijmans.
In de beginjaren legde Bitumarin zich vooral toe op het aanbrengen van asfaltdrempels onder water, dit als basis voor de nieuwe dammen in het Deltagebied.

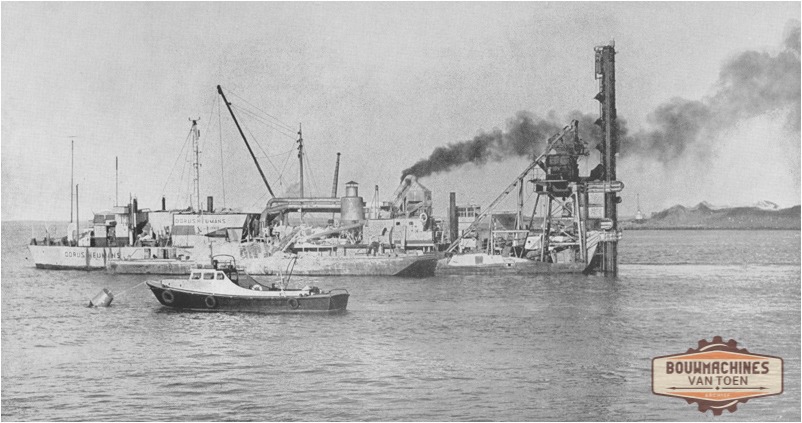

6101

Grevelingen.

Aanleg dam.

Asfaltschip "Dorus Heijmans".









1961

Foto archief Heijmans




  Het asfaltschip van Heijmans de "Dorus Heijmans" word teruggetrokken uit de Zuiderzeewerken, totaal verbouwd en ingezet bij het omvangrijke Deltawerk bij de afsluiting van de Zandkreek en later in de Grevelingen.
Het schip liep in 1950 van stapel, de basis was een voormalig Engels landingsvaartuig en werd ingezet bij dijkbekledingswerkzaamheden op de dijk Harderwijk - Lelystad.
Op 1 September 1962 ging het echter fout met de "Dorus", zo'n 400 meter vanaf de kade maakte het schip water en zonk, dit gebeurde in het weekend en de twee mensen die aan boord waren konden het schip tijdig verlaten, bizar is dat men bezig was met het laatste stuk van de drempel van de dam, een dag later zou dit werk gereed zijn.

In dat zelfde jaar 1962 ontving men van Rijkswaterstaat Directie Sluizen en Stuwen een tweede grote opdracht, de aanleg van twee havendammen in IJmuiden een opdracht van 40 miljoen gulden.
Bitumarin had tot taak de 3 m beneden de zeespiegel het gestorte stenen damlichaam te profileren en te verhogen en daarmee de constructie tegen golfaanvallen bestand te maken door ze te bekleden met een 2,25 meter dikke bitumineuze laag. Daarbovenop moest het geheel worden afgewerkt met een kruin in betonelementen.
De bitumineuze laag op de steenkern van breuksteenbrokken, die variŽren tussen de 300 en 1000 kg, is gemaakt van een geheel nieuw bouwmateriaal, het zogenaamd steenasfalt. Op grond van laboratoriumproeven en ander experimenten is dit materiaal, in nauwe samenwerking met Rijkswaterstaat, door Bitumarin verder ontwikkeld voor deze speciale toepassing.
Uiteindelijk zijn de dammen uitgebouwd tot 3 km uit de kust in waterdiepten die varieerden van 8 tot 14 m




6301

Ijmuiden.

Aanleg havendammen.

CATERPILLAR 966A laad breuksteen.






1963

Foto caterpillar activiteiten

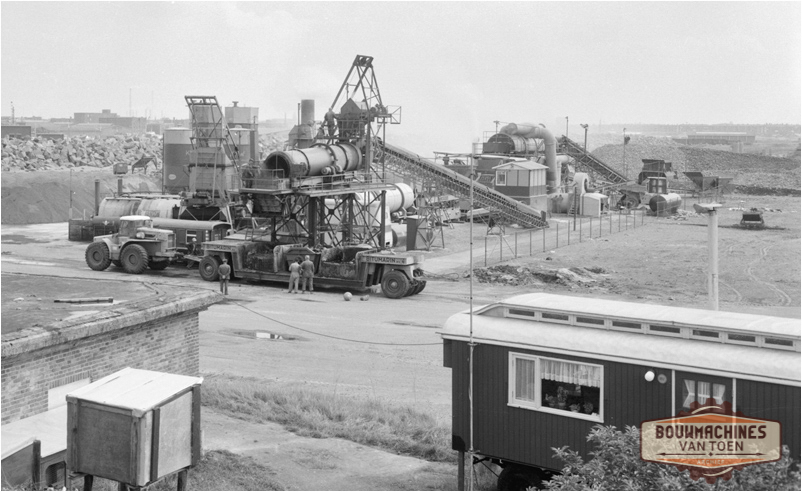

6302

IJmuiden.

Aanleg havendammen.

De eerste Steenasfaltinstallatie.










1963

Foto nationaal archief

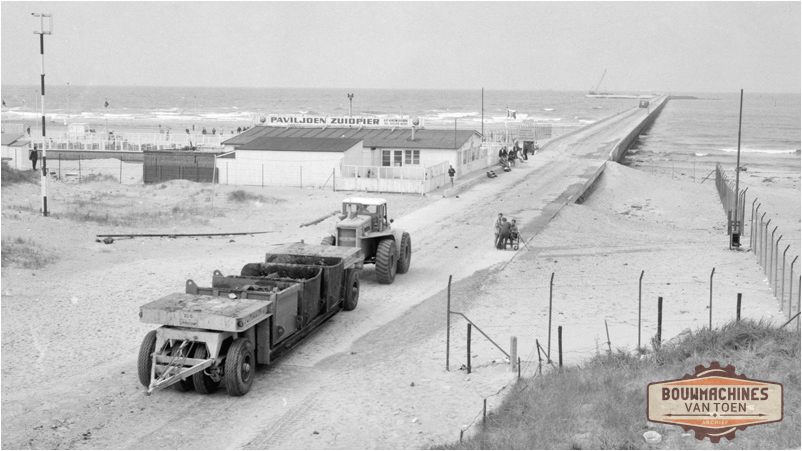

6303

IJmuiden.

Aanleg havendammen.

Transport van de steenasfalt naar de zuidpier in aanleg.








1963

Foto nationaal archief

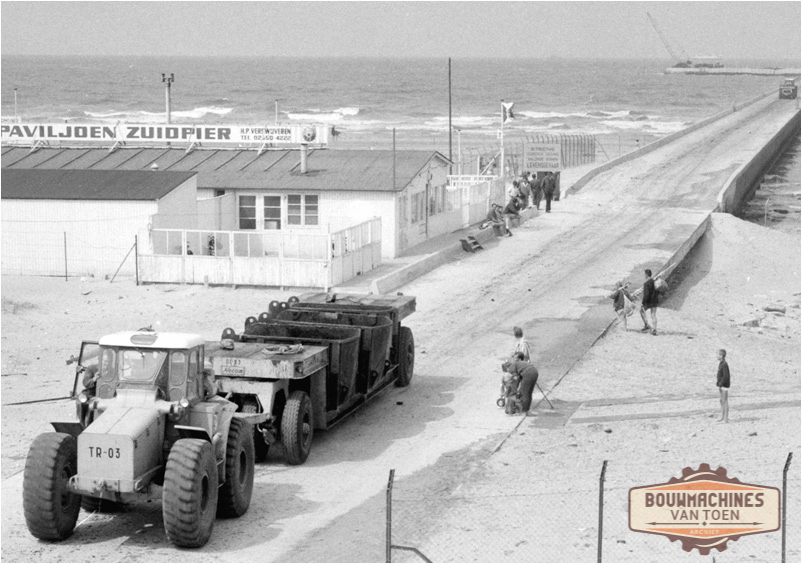

6304

IJmuiden.

Aanleg havendammen.

Het steenasfalt word in aangevoerd in bakken die op trailers worden geplaatst en getrokken worden door CATERPILLAR 966A "trekkers".













1963

Foto nationaal archief

6305

IJmuiden.

Aanleg havendammen.

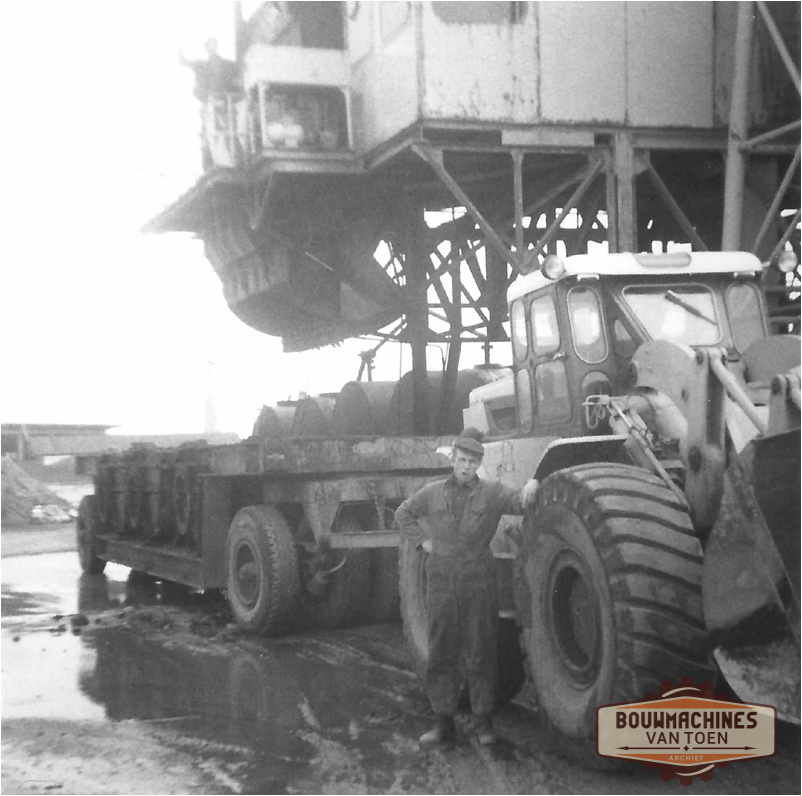

Laden bij de steenasfaltinstallatie.




























1963

Foto archief Theo Franck

6306

Advertentie Telegraaf
















1963



6401

IJmuiden.

Aanleg havendammen.

CATERPILLAR 944A
















1964

Foto archief Theo Franck

6402

IJmuiden.

Aanleg havendammen.

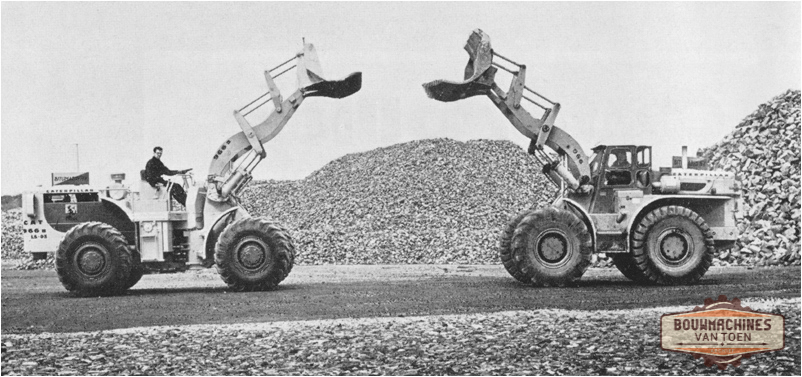

Een nieuwe CATERPILLAR 966B word in gebruik genomen, rechts de 966A.






1964

Foto Caterpillar activiteiten

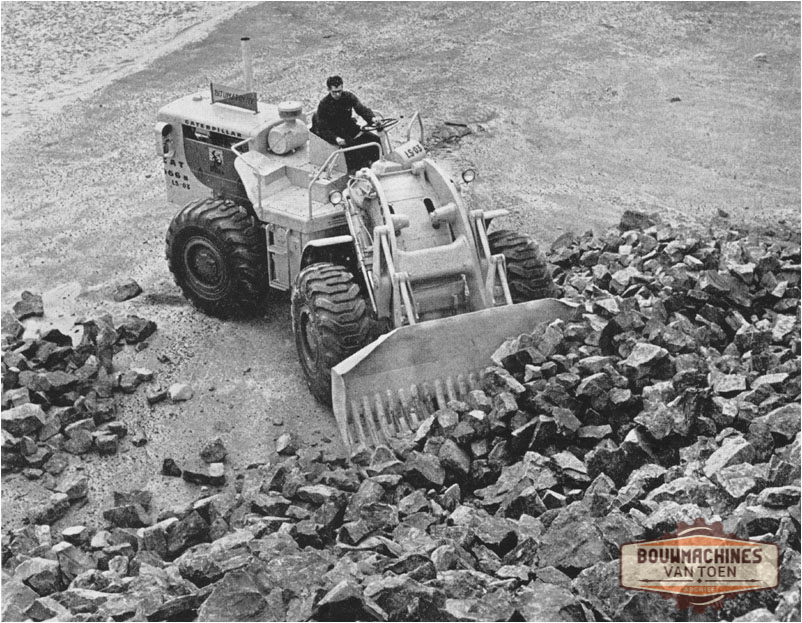

6403

IJmuiden.

Aanleg havendammen.

CATERPILLAR 966 B



















1964

Foto Caterpillar activiteiten

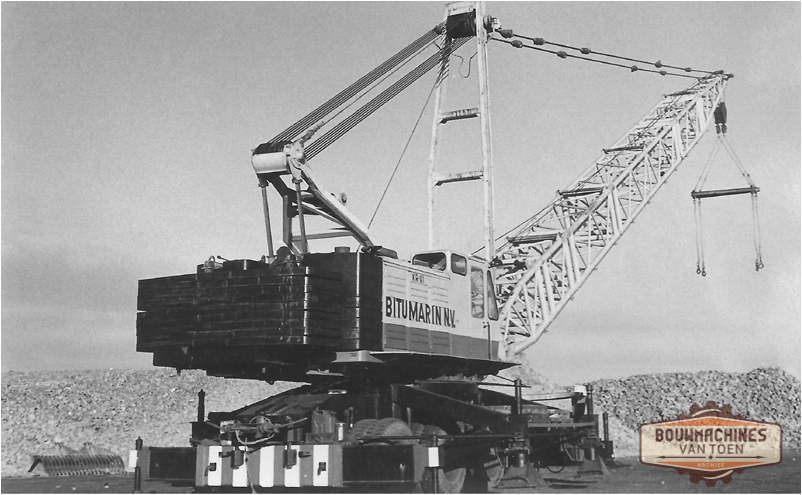

6405

IJmuiden.

Aanleg havendammen.

GOTTWALD MK 150 mobiele kraan hijsvermogen 60 ton.












1964

Foto archief Theo Franck

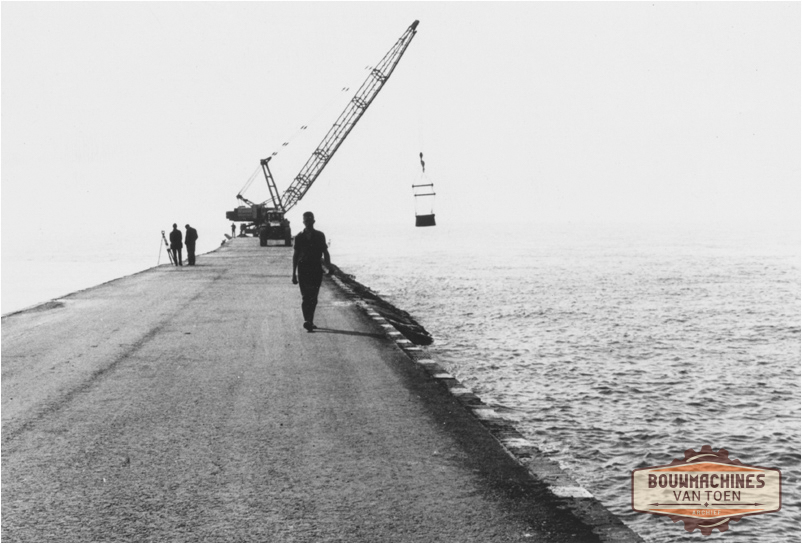

6409

IJmuiden.

Aanleg havendammen.

GOTTWALD MK 150 mobiele kraan op de damaanzet voor de zuidelijke havendam.














1964

Foto archief Theo Franck

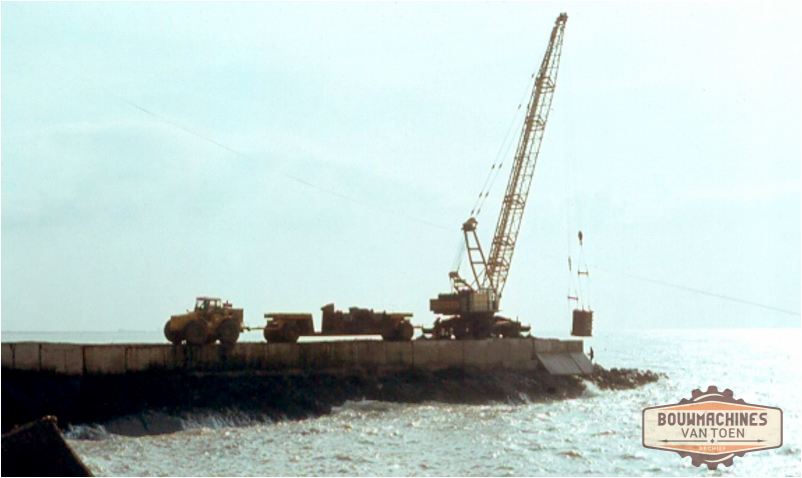

6410

IJmuiden.

Aanleg havendammen.

Legen van de bakken met steenasfalt door een GOTTWALD MK 150 mobiele kraan.
Met deze kraan werden de damaanzetten gemaakt.







1964

Foto archief VBW

6411

IJmuiden.

Aanleg havendammen.

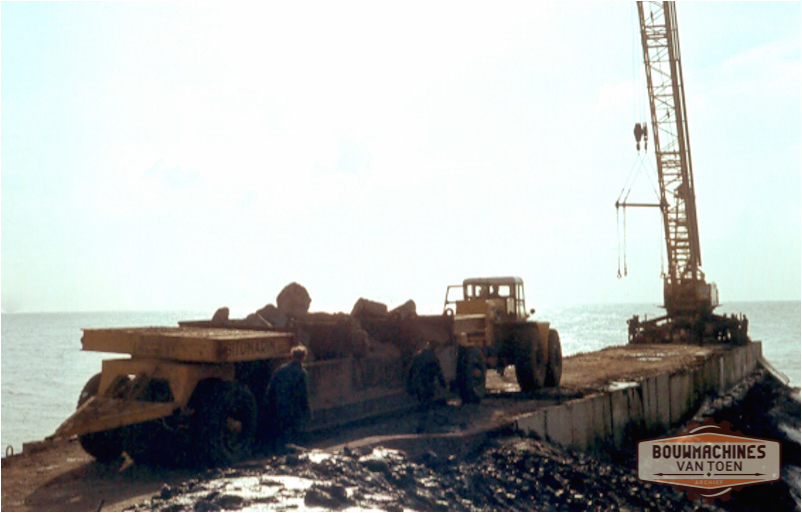

Legen van de bakken met steenasfalt door een GOTTWALD MK 150 mobiele kraan.












1964

Foto archief VBW

6413

IJmuiden.

Aanleg havendammen.

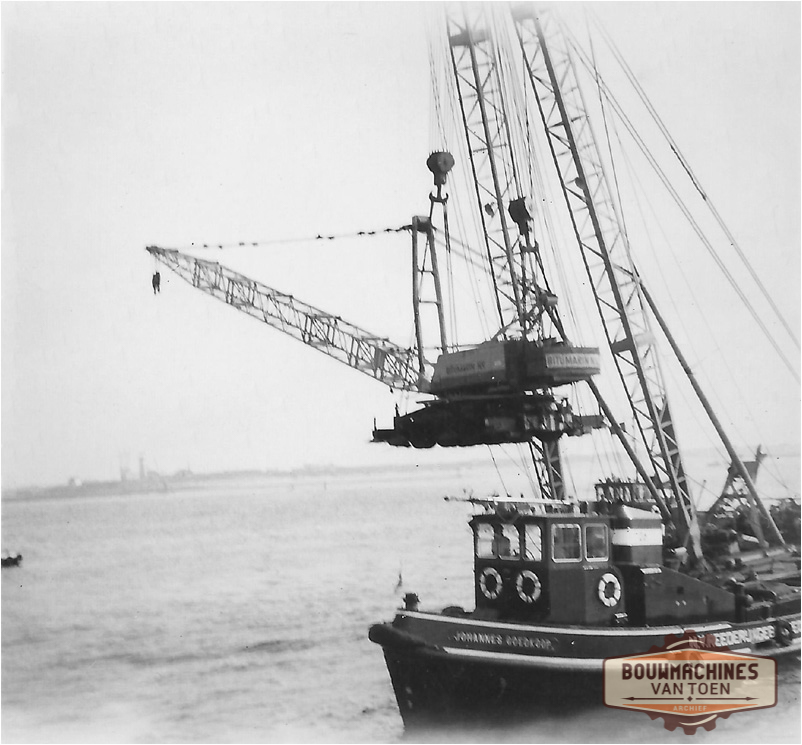

GOTTWALD MK 150 in de takels van een drijvende bok.
























1964

Foto archief Theo Franck

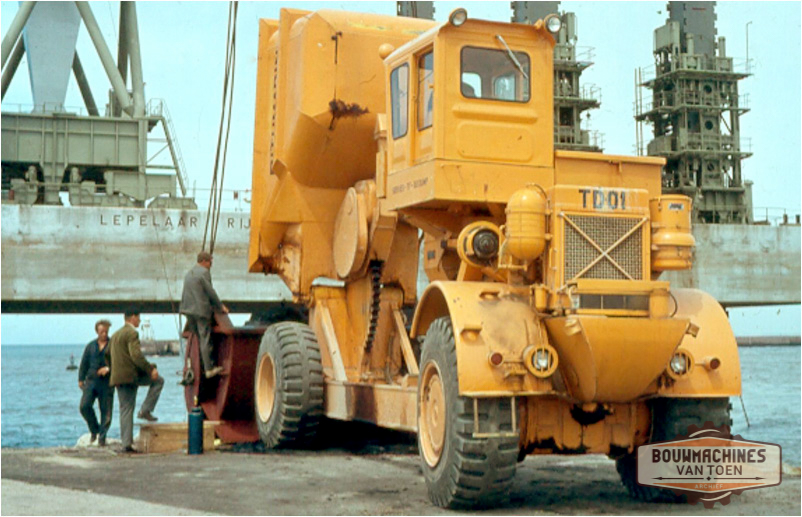

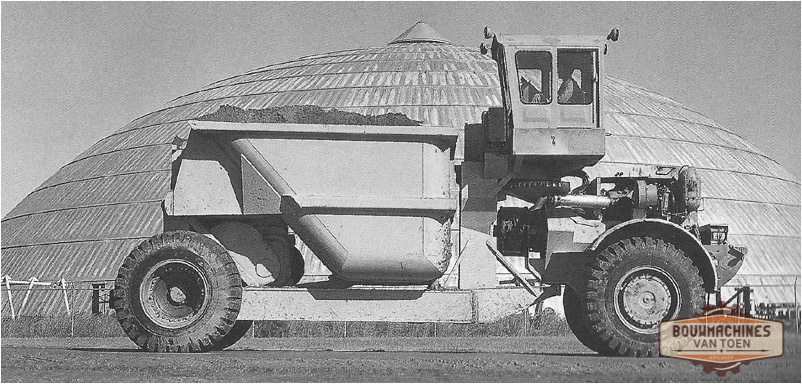

  Voor het transport van het steenasfalt naar de dammen werden 11 stuks dumptrucks in opdracht van Bitumarin door LE TOURNEAU gebouwd en kregen daar dan ook de naam van "Dutch Dump".
De dumptrucks waren diesel elektrisch en hadden een laadvermogen van 25 ton.

6423

IJmuiden.

Aanleg havendammen.







1964

Foto archief Joop Vellinga

6424

IJmuiden.

Aanleg havendammen.

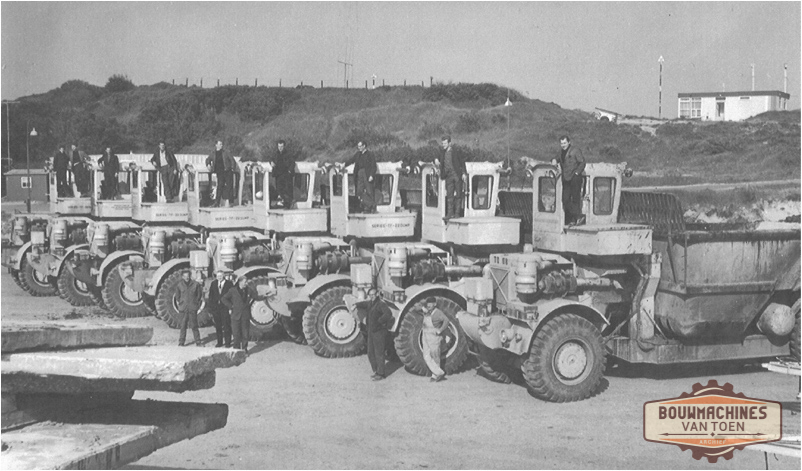

8 stuks LE TOURNEAU dumptrucks op een rij.











1964

Foto archief Henny van Staveren

6425

IJmuiden.

Aanleg havendammen.

Laden van breuksteen met een CATERPILLAR 966A wiellader.








1964

Foto archief Theo Franck

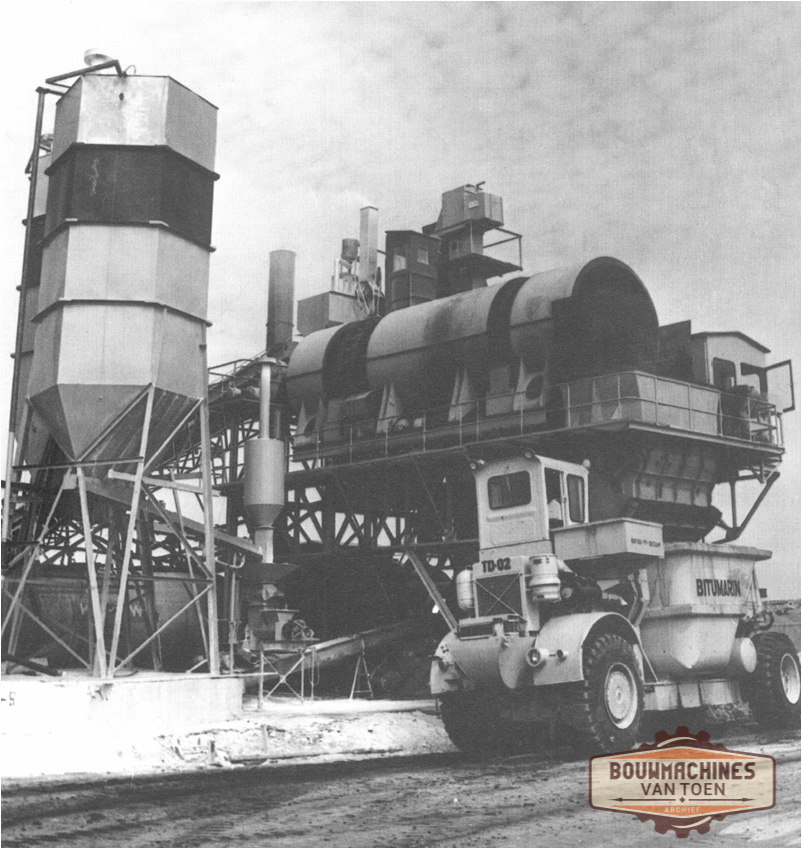

6426

IJmuiden.

Aanleg havendammen.

Er word een grotere steenasfaltinstallatie gebouwd, op basis van een BARBER GREENE installatie.
































1964

Foto archief VBW


6428

IJmuiden.

Aanleg havendammen.

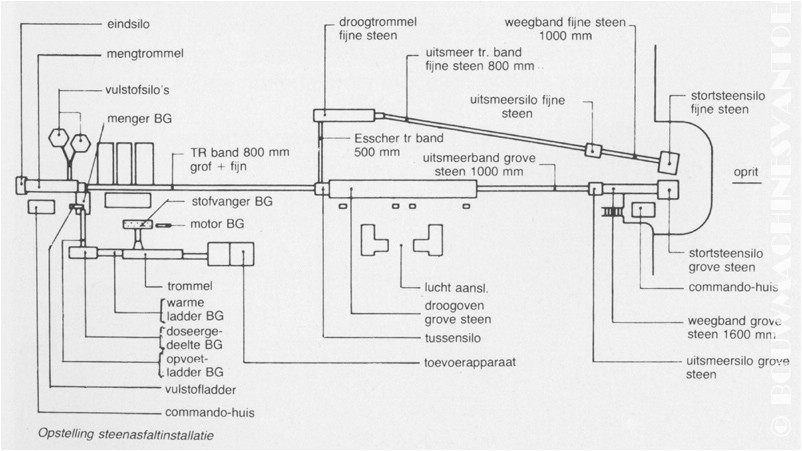

Opstelling Steenasfaltinstallatie.













1964


  Voor de aanleg van de havendammen werden in opdracht van Rijkswaterstaat twee kraaneilanden gebouwd voor 10 miljoen gulden per stuk bij de werf GUSTO in Schiedam.
Hefcapaciteit 25 ton op een reikwijdte van 56 meter.

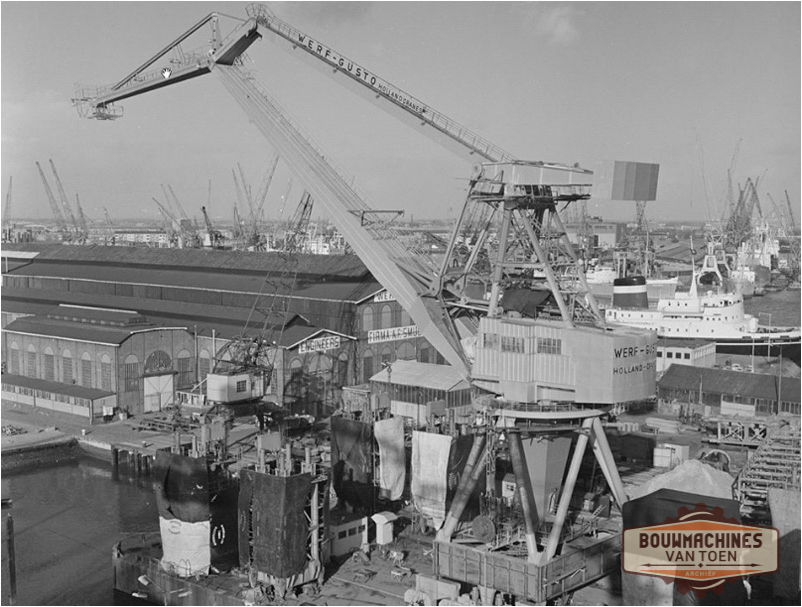

6429

Schiedam.

Aanleg havendammen.

Kraaneiland "De Lepelaar" in aanbouw op de GUSTO werf.

















1964

Foto nationaal archief

6430

IJmuiden.

Aanleg havendammen.

Kraaneiland "De Lepelaar" gearriveerd bij de in aanbouw zijnde zuidelijke havendam, rechts in beeld de GOTTWALD die de damaanzet voor zijn rekening nam.















1964

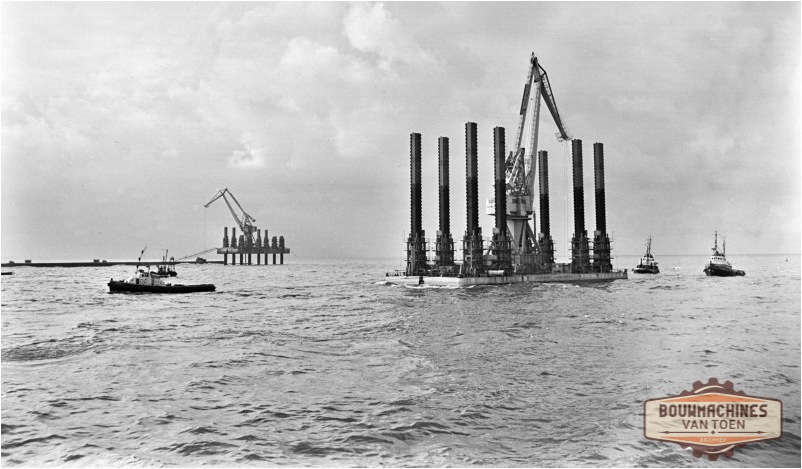

6431

IJmuiden.

Aanleg havendammen.

Aankomst  van kraaneiland "De Kraanvogel"  op het werk.







1964

Foto nationaal archief

  Het kraaneiland "De Lepelaar" arriveerde in juni 1964 op het werk "De Kraanvogel" in Oktober van dat jaar.

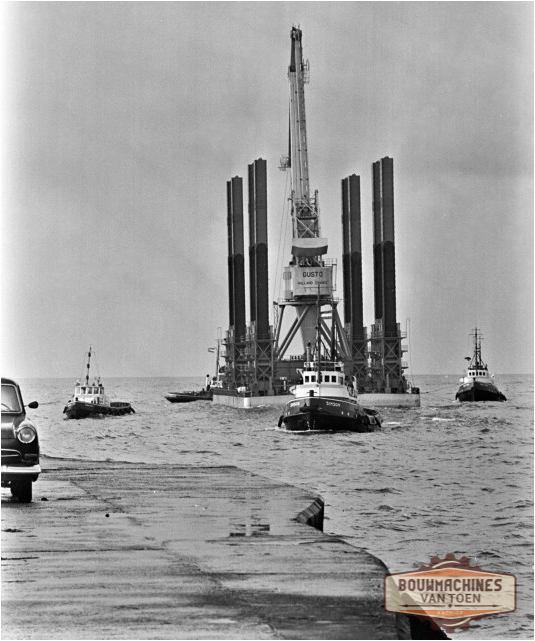

6432

IJmuiden.

Aanleg havendammen.

Aankomst  van kraaneiland "De Kraanvogel"  op het werk.














1964

Foto nationaal archief

6433

IJmuiden.

Aanleg havendammen.

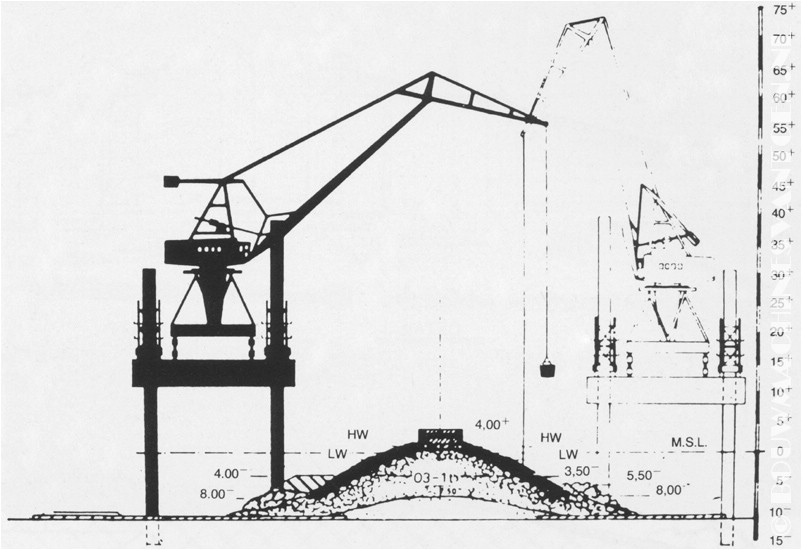

Doorsnede dam.














1964


6434

IJmuiden.

Aanleg havendammen.

Kraaneiland "De Kraanvogel".


























1964

Foto nationaal archief

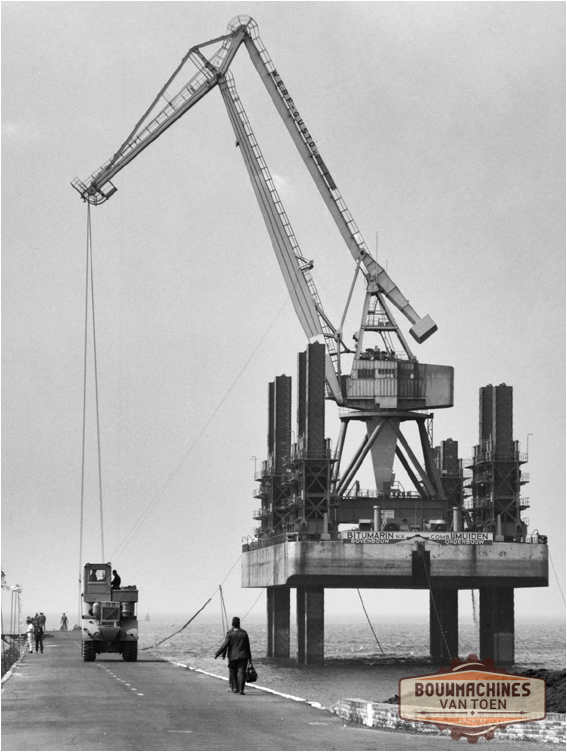

6435

IJmuiden.

Aanleg havendammen.



























1964

Foto nationaal archief

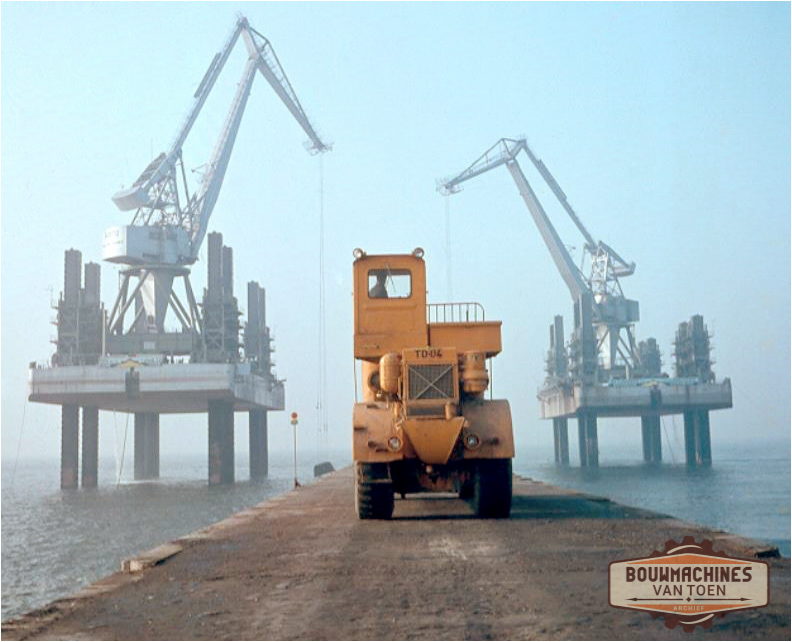

6450

IJmuiden.

Aanleg havendammen.






















1964

Foto archief baggermuseum

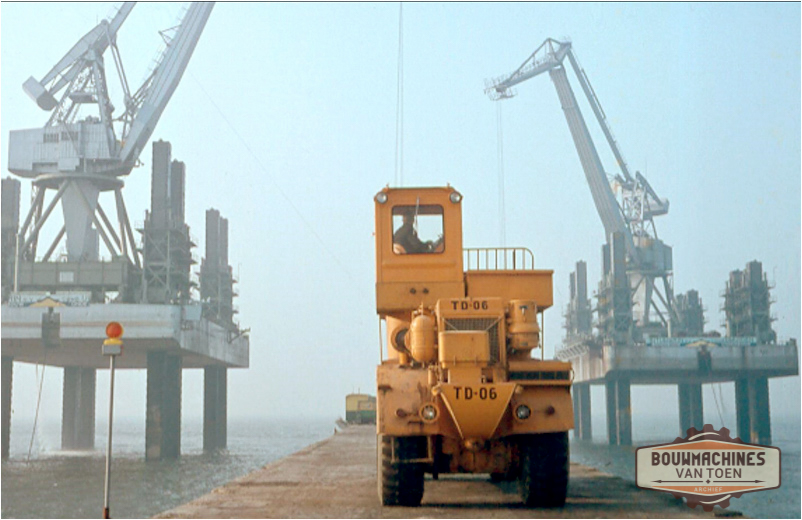

6451

IJmuiden.

Aanleg havendammen.
















1964

Foto archief baggermuseum

6452

IJmuiden.

Aanleg havendammen.

















1964

Foto archief baggermuseum

6453

IJmuiden.

Aanleg havendammen.

















1964

Foto archief baggermuseum

6454

IJmuiden.

Aanleg havendammen.















1964

Foto archief baggermuseum

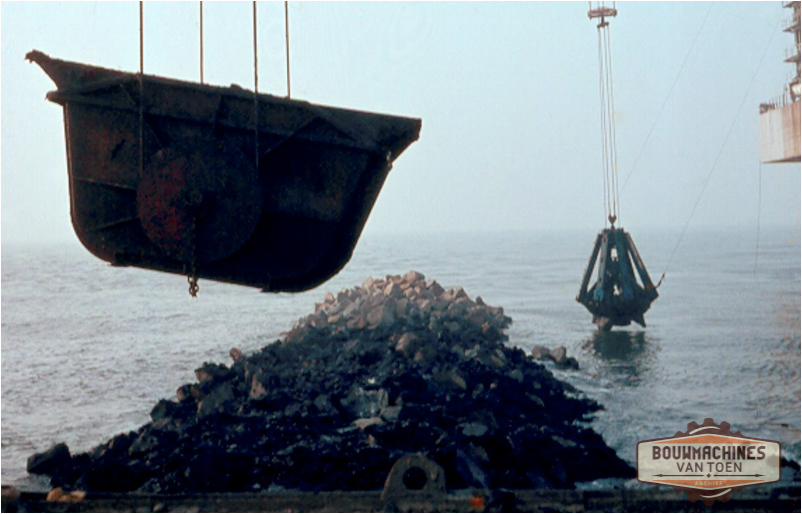

6455

IJmuiden.

Aanleg havendammen.















1964

Foto archief baggermuseum

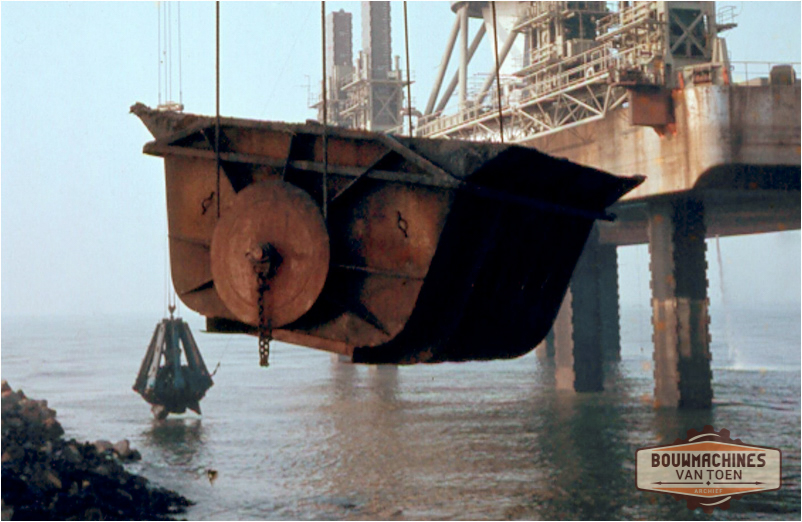

6456

IJmuiden.

Aanleg havendammen.


















1964

Foto archief baggermuseum

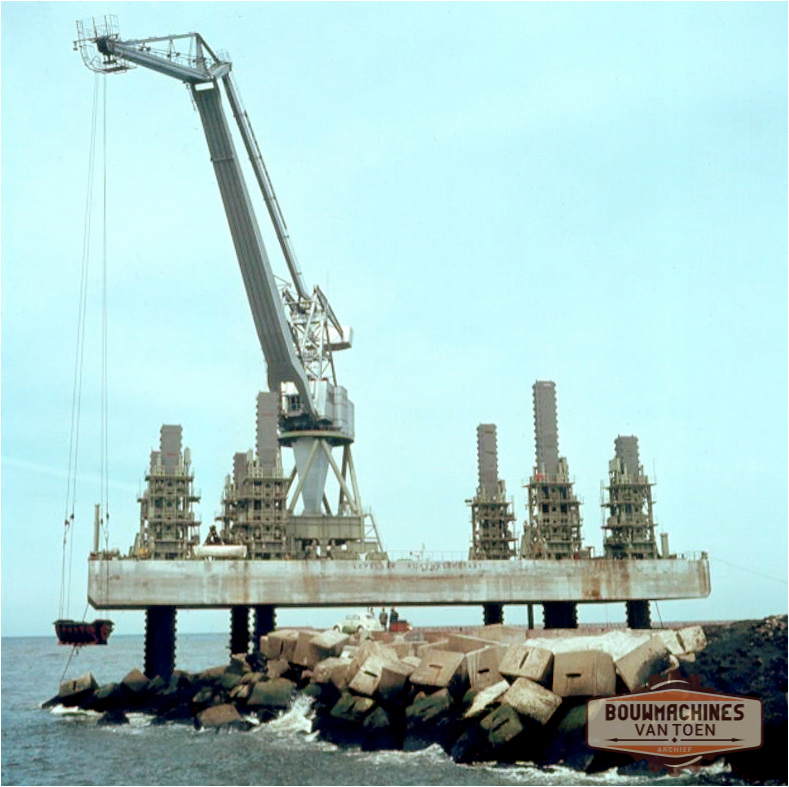

6457

IJmuiden.

Aanleg havendammen.




























1964

Foto archief baggermuseum

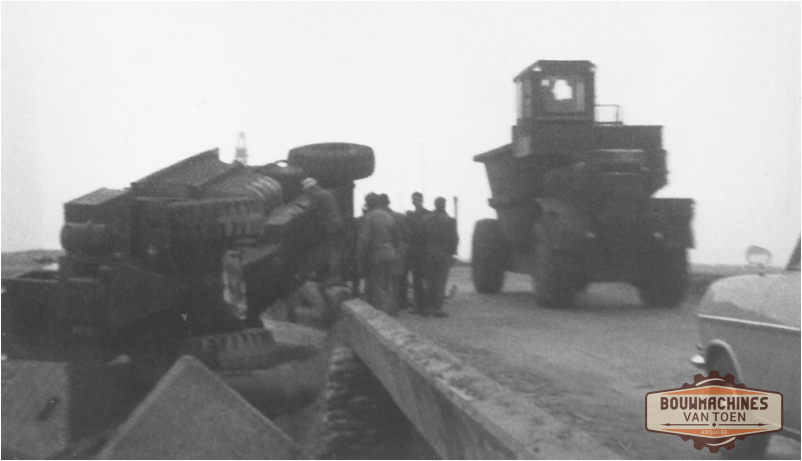

6460

IJmuiden.

Aanleg havendammen.

De dam was eigenlijk te smal voor de dumptrucks als ze elkaar moesten passeren, dat ging dan dus ook een keer verkeerd !








1964

Foto archief Theo Franck

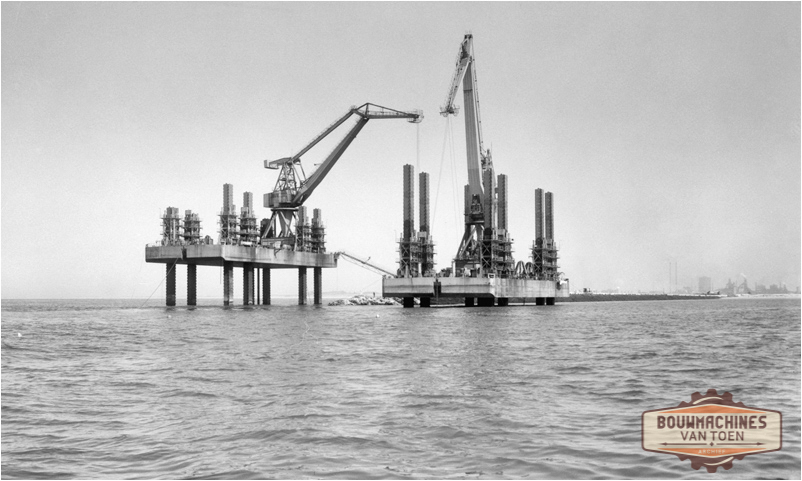

6501

IJmuiden.

Aanleg havendammen.














1965

Foto archief VBW

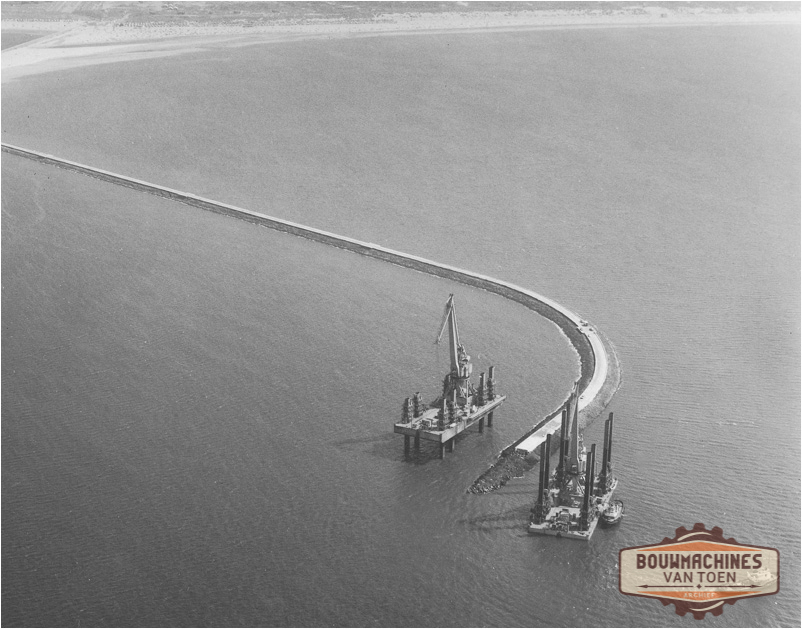

6502

IJmuiden.

Aanleg havendammen.






















1965

Foto archief VBW

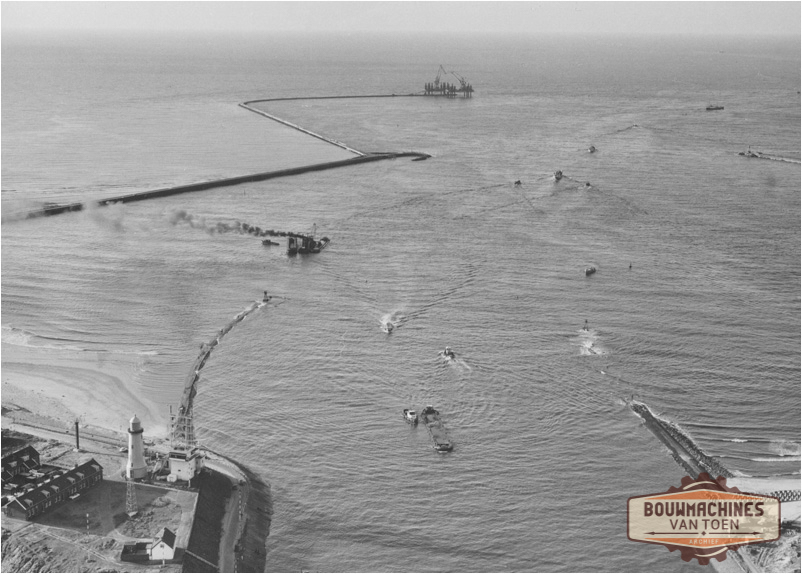

6503

IJmuiden.

Aanleg havendammen.

Onder in beeld de oude dammen welke worden verwijderd.












1965

Foto archief VBW

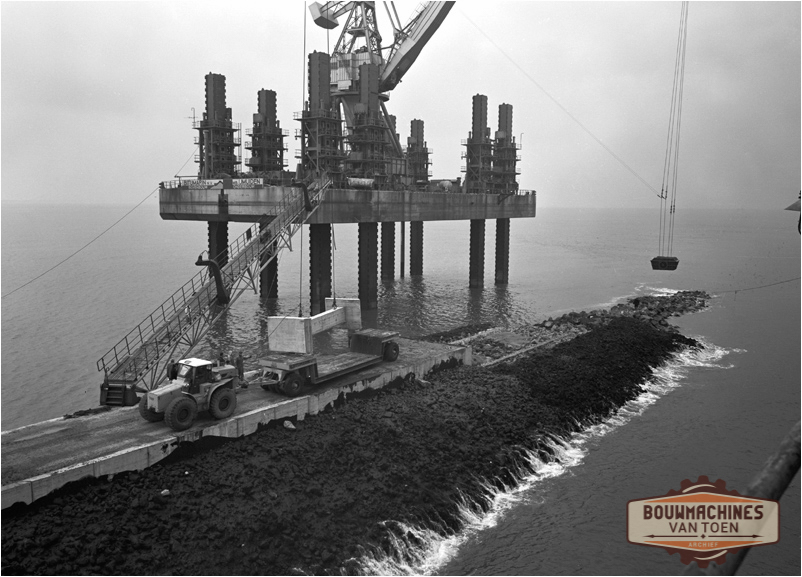

6510

IJmuiden.

Aanleg havendammen.

Plaatsen van de betonelementen.













1965

Foto archief Rijkswaterstaat

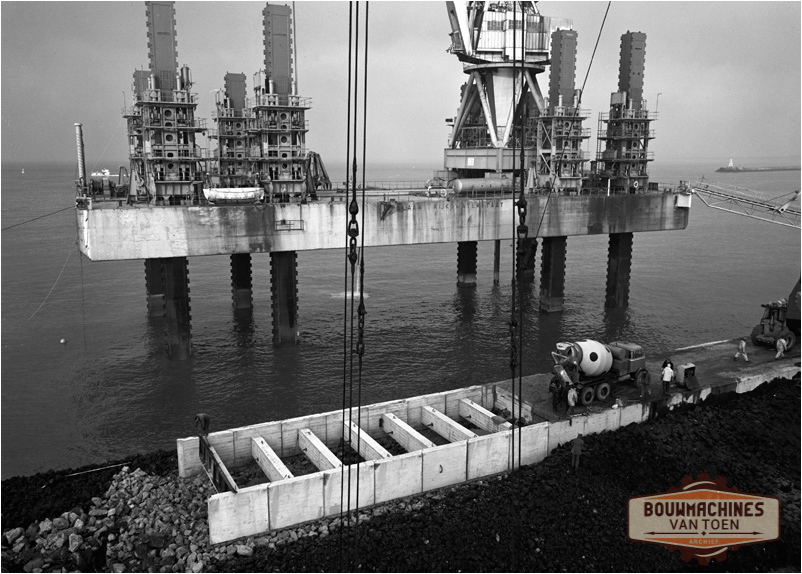

6511

IJmuiden.

Aanleg havendammen.

Plaatsen van de betonelementen.














1965

Foto archief Rijkswaterstaat

6512

IJmuiden.

Aanleg havendammen.














1965

Foto archief VBW

6513

IJmuiden.

Aanleg havendammen.

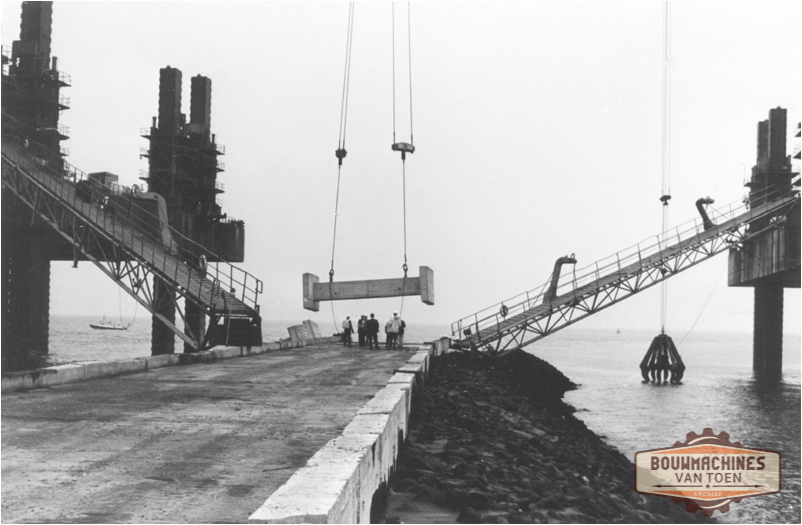

Plaatsen van de betonelementen.











1965

Foto archief VBW

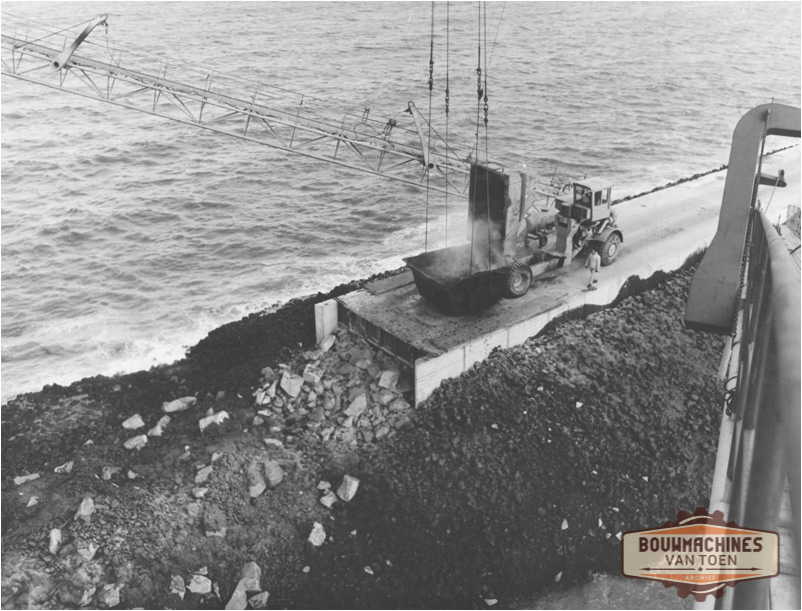

6514

IJmuiden.

Aanleg havendammen.






















1965

Foto archief VBW

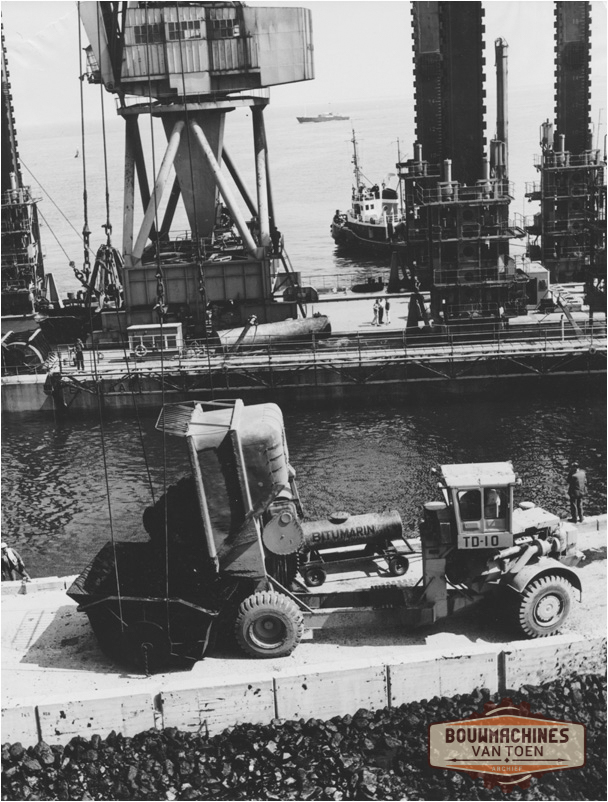

6515

IJmuiden.

Aanleg havendammen.































1965

Foto archief VBW

6516

IJmuiden.

Aanleg havendammen.































1965

Foto archief VBW

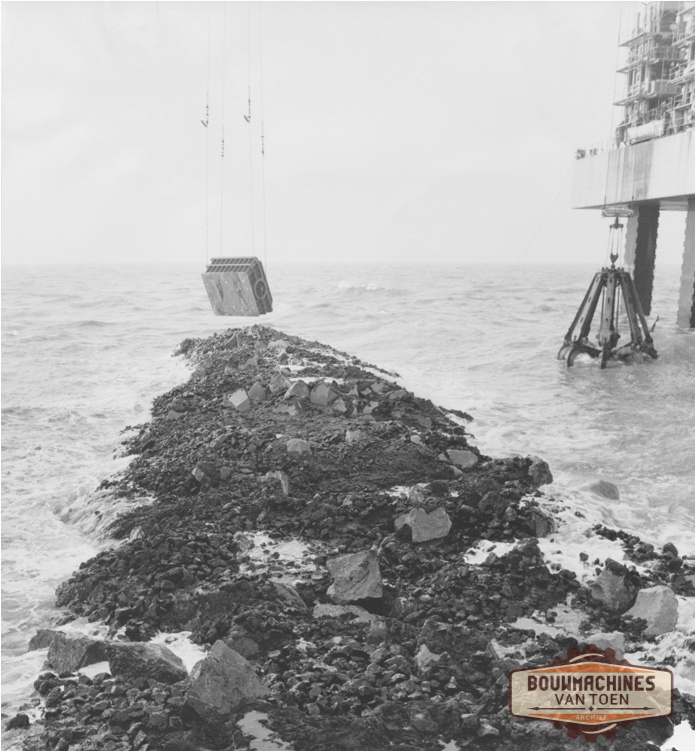

6517

IJmuiden.

Aanleg havendammen.




























1965

Foto archief VBW

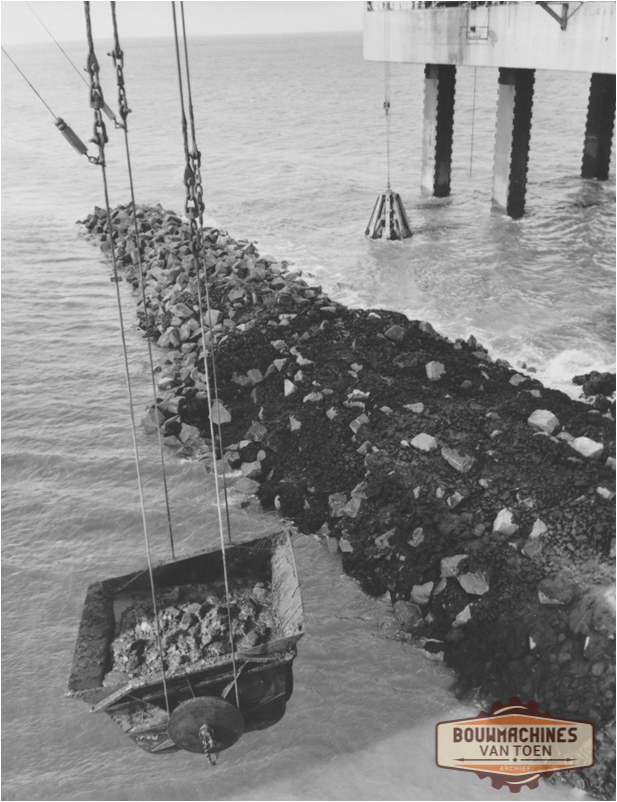

6518

IJmuiden.

Aanleg havendammen.






















1965

Foto archief VBW

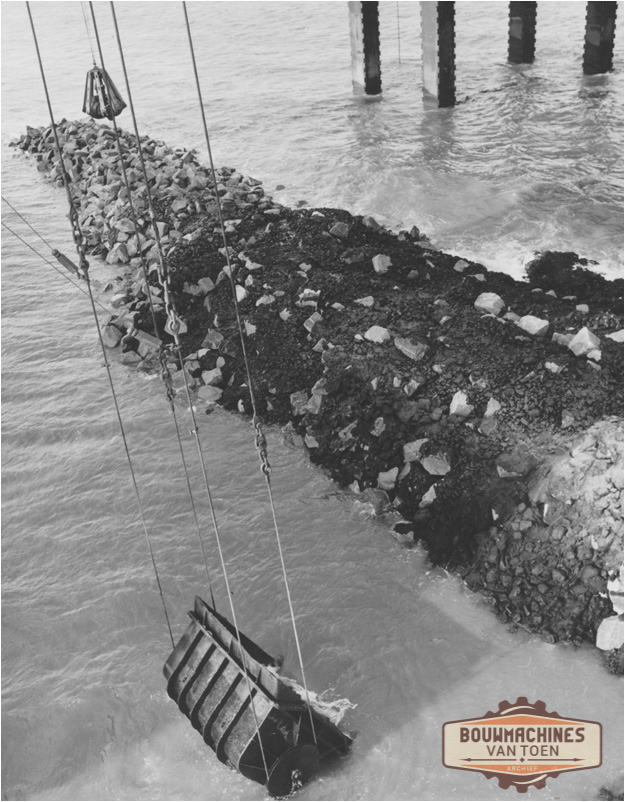

6519

IJmuiden.

Aanleg havendammen.































1965

Foto archief VBW

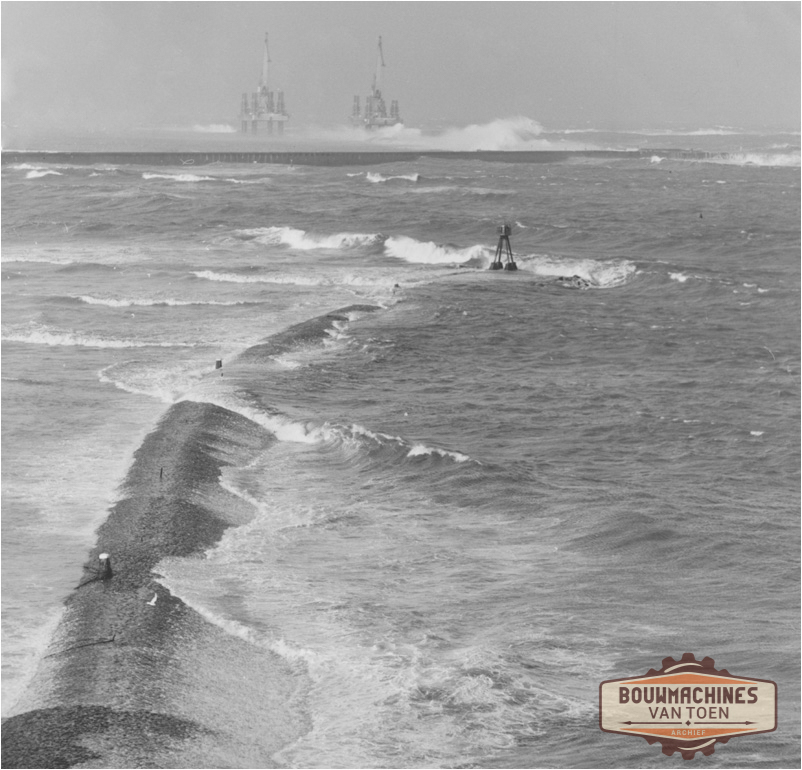

6530

IJmuiden.

Aanleg havendammen.

Storm, dus onwerkbaar weer !



















1965

Foto archief VBW

6531

IJmuiden.

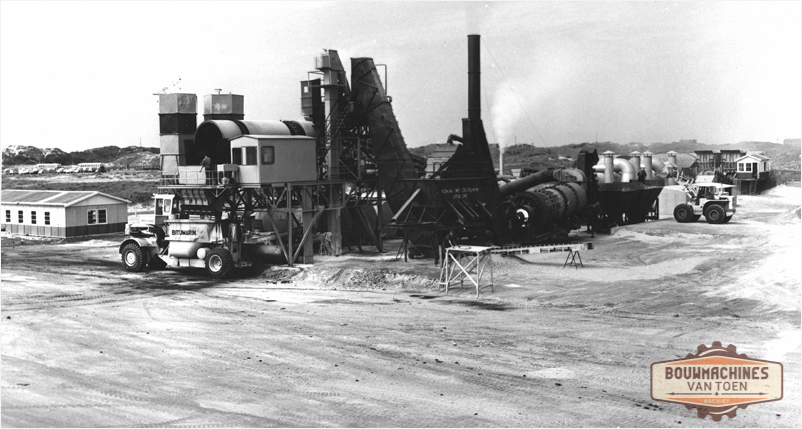

Steenasfaltinstallatie, deels opgebouwd uit delen van een BARBER-GREENE asfaltinstallatie van de K.M.W.







1965

Foto archief VBW

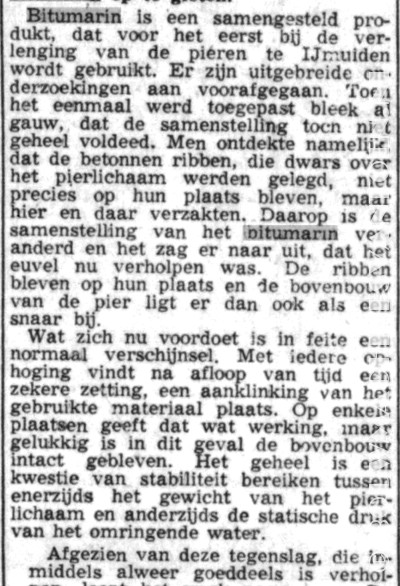

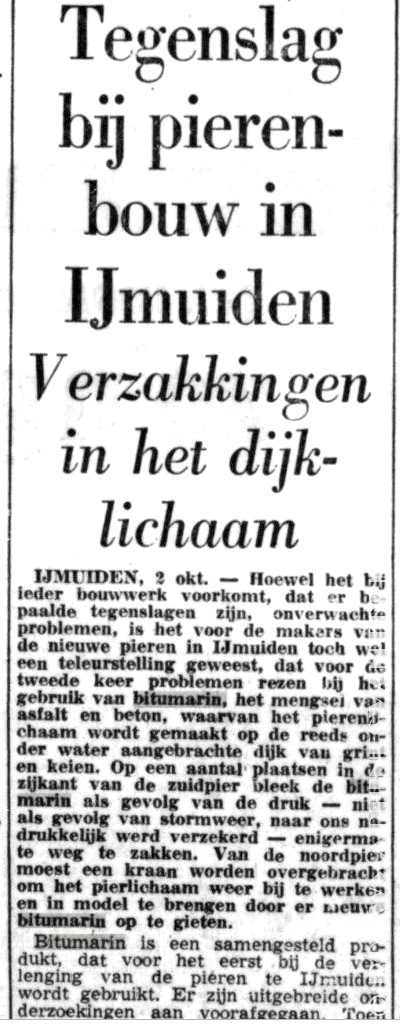

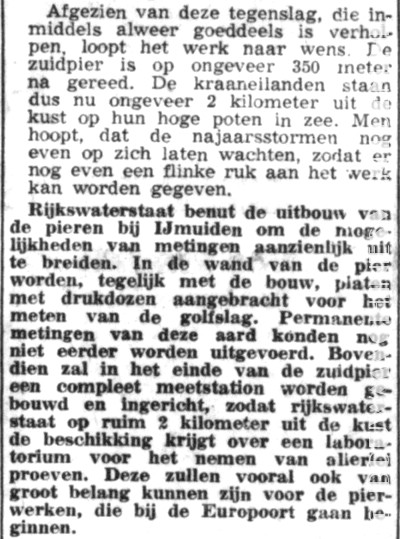

6532



Artikel Maasbode.












































1965

6531



Artikel Maasbode.






















1965

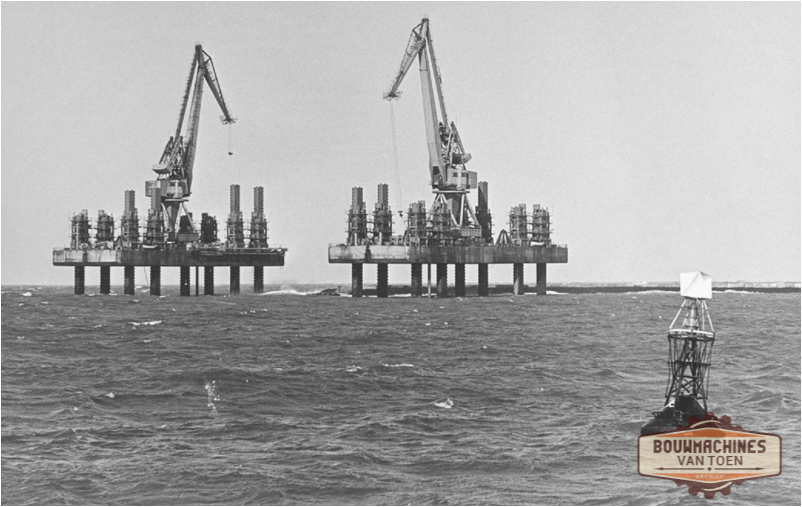

6601

IJmuiden.

Aanleg havendammen.

De kraaneilanden bij de noordelijke havendam.











1966

Foto archief VBW

6701

IJmuiden.

Aanleg havendammen.

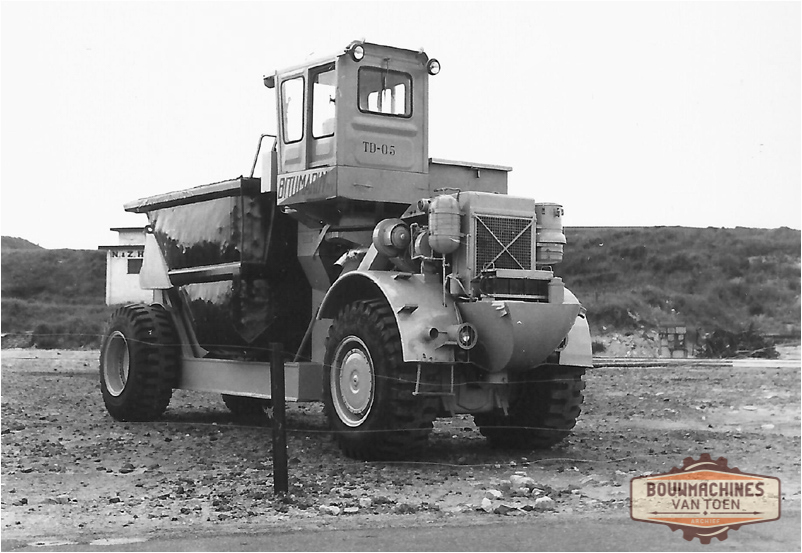

LE TOURNEAU dumptruck opgeknapt voor de verkoop, zijn werk in IJmuiden zit erop.










1967

Foto archief Henny van Staveren

  Op 15 juni 1967 voer Hare Majesteit Koningin Juliana de verbeterde havenmond van IJmuiden binnen.
Zij opende daarmee symbolisch de veilige toegang voor 80.000 ton schepen tot de haven van Amsterdam.

Voor bewegende beelden van de aanleg van de havendammen, klik op het logo en kijk nar de film :

"Ruim baan voor Reuzen"

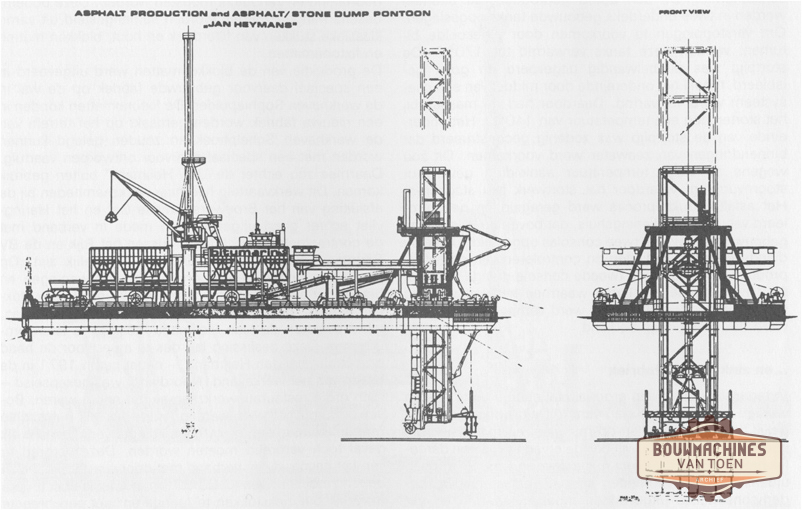

  Eind 1967 tekenen het Rijk en BITUMARIN een overeenkomst voor de bouw van het asfaltschip "Jan Heijmans", door de snelle bouw ervan kan het werkvaartuig al in juni 1968 in gebruik genomen worden.
Het schip is 70 meter lang en 14,5 meter breed, heeft een asfaltmenginstallatie aan boord met een capaciteit van 250 ton per uur, en voorraadtanks voor bitumen en silo's voor zand, grind en vulstof.
Het schip is uitgerust met een 40 meter lange stortpijp waarmee asfaltbanen van 5 meter breed en 10 tot 40 cm dikte op een diepte van 30 meter gelegd kunnen worden.
Het verplaatsen geschied met behulp van ankerkabels en 6 lieren.
De stortpijp is dubbelwandig uitgevoerd en de verdeelmond word verwarmd met olie, zo heeft het asfalt als het aangebracht word op de bodem een temperatuur van 140 graden.

6801

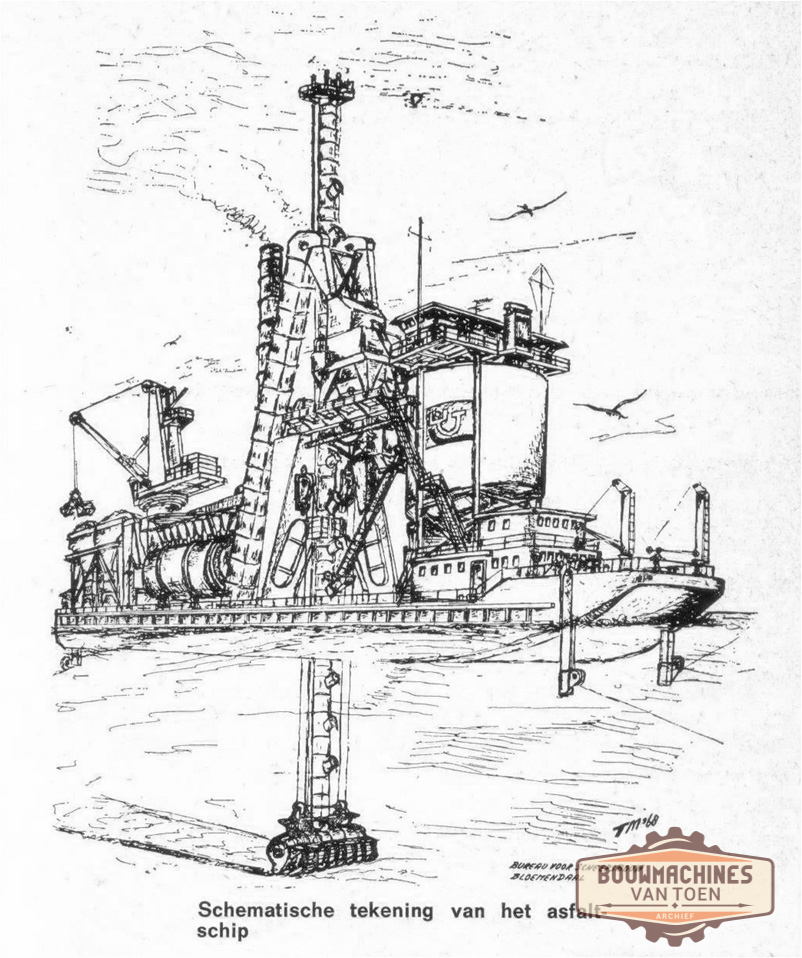

Het nieuwe asfaltschip de "Jan Heijmans".
































1968

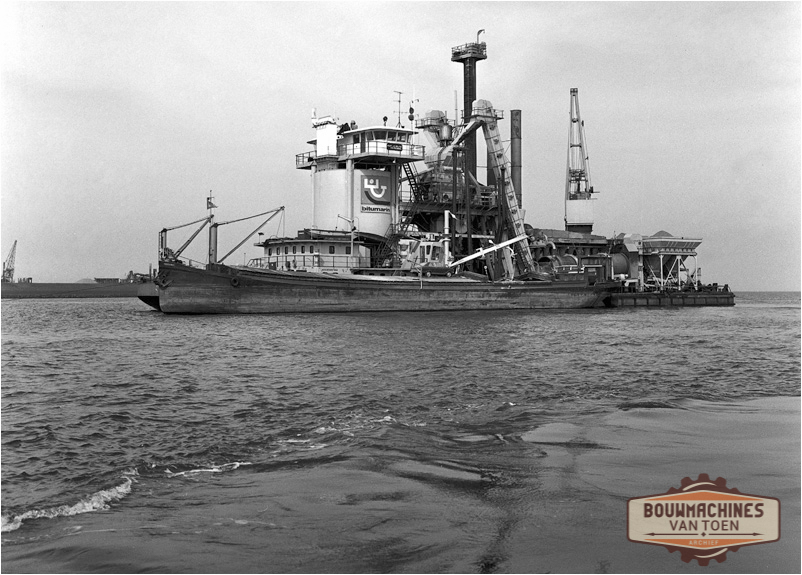

6802

Brouwersdam.

"Jan Heijmans".














1968

Foto archief RWS

6803

Brouwersdam.

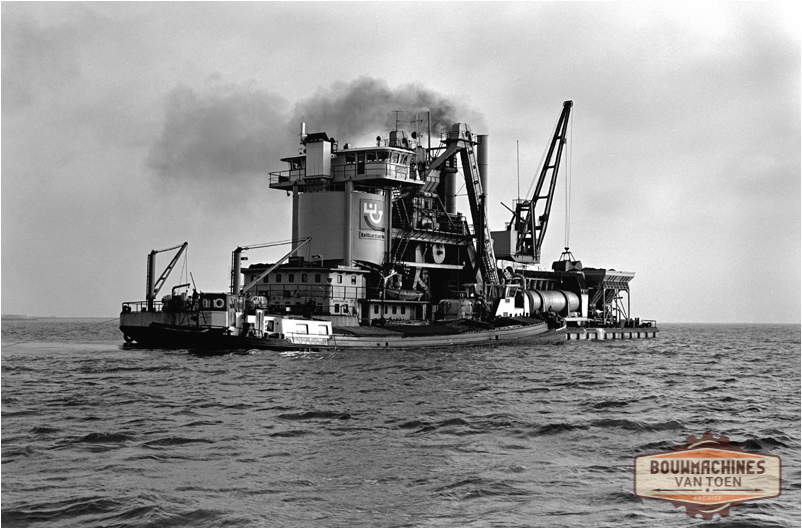

"Jan Heijmans" in vol bedrijf.













1968

Foto archief RWS

6804

Brouwersdam.

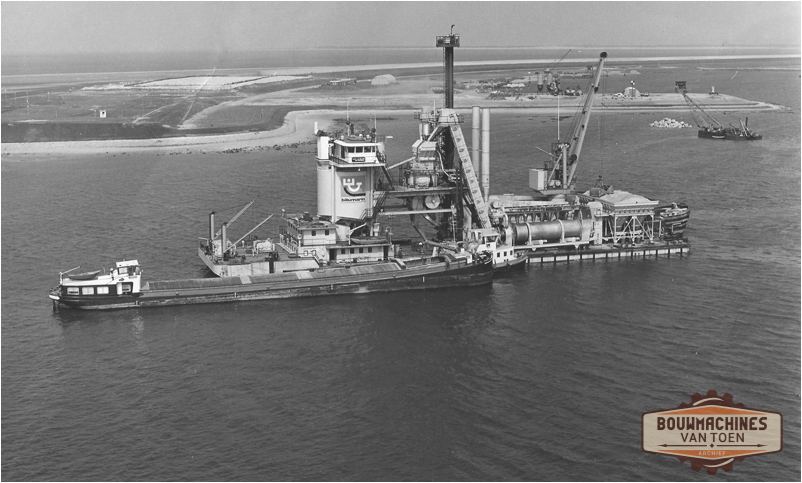

Asfalt leggen onder water.










1968

Foto archief RWS

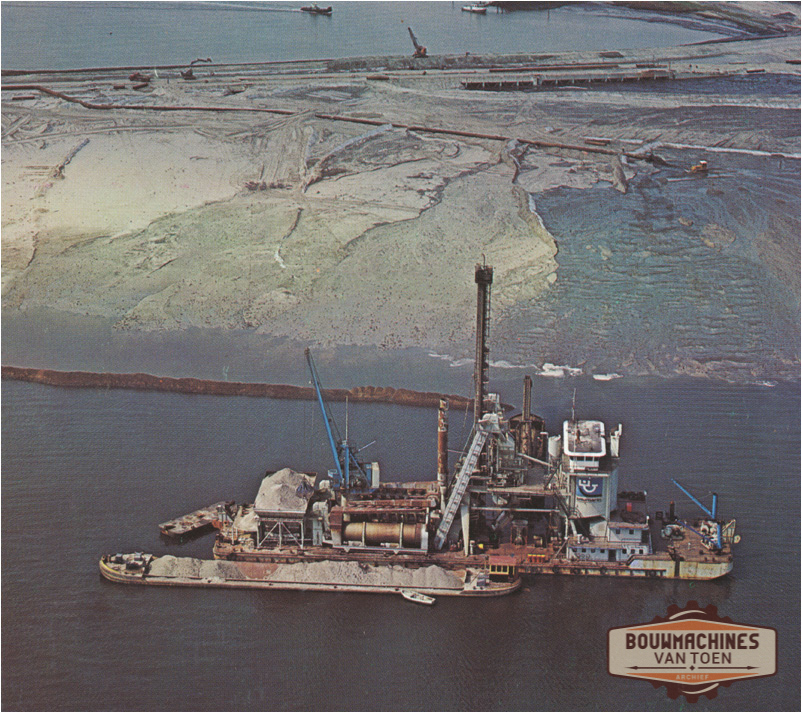

6805

Brouwersdam.

Maken van perskaden met zandasfalt.



















1968

Foto archief Heijmans

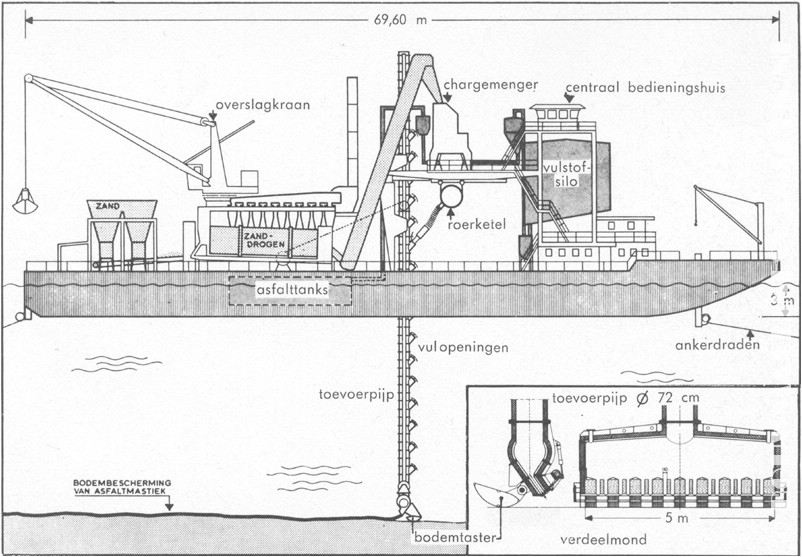

6806



"Jan Heijmans".

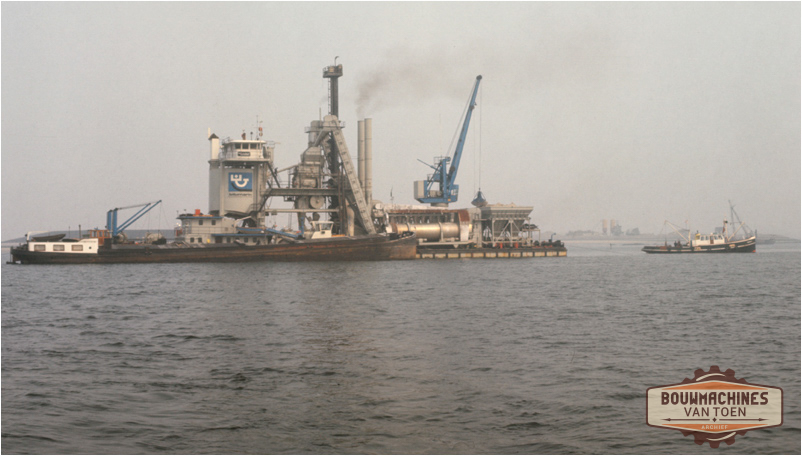

6810

Grevelingendam

"Jan Heijmans".










1968

Foto archief BvT

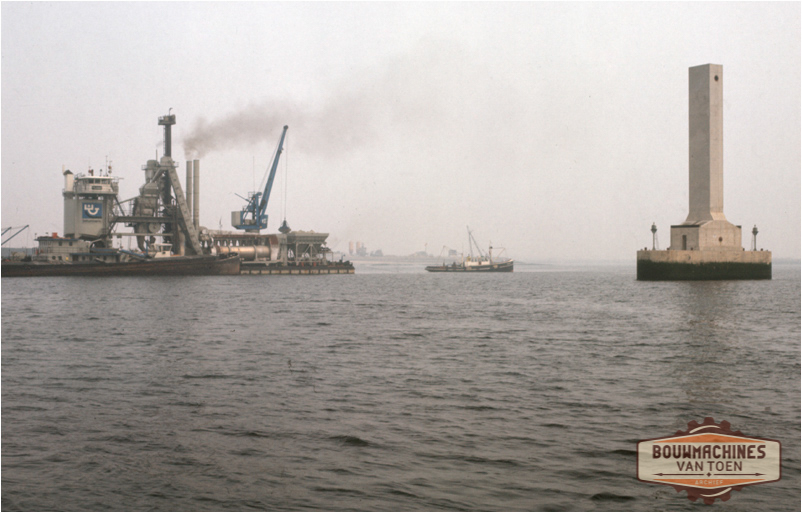

6811

Grevelingendam

"Jan Heijmans".












1968

Foto archief BvT

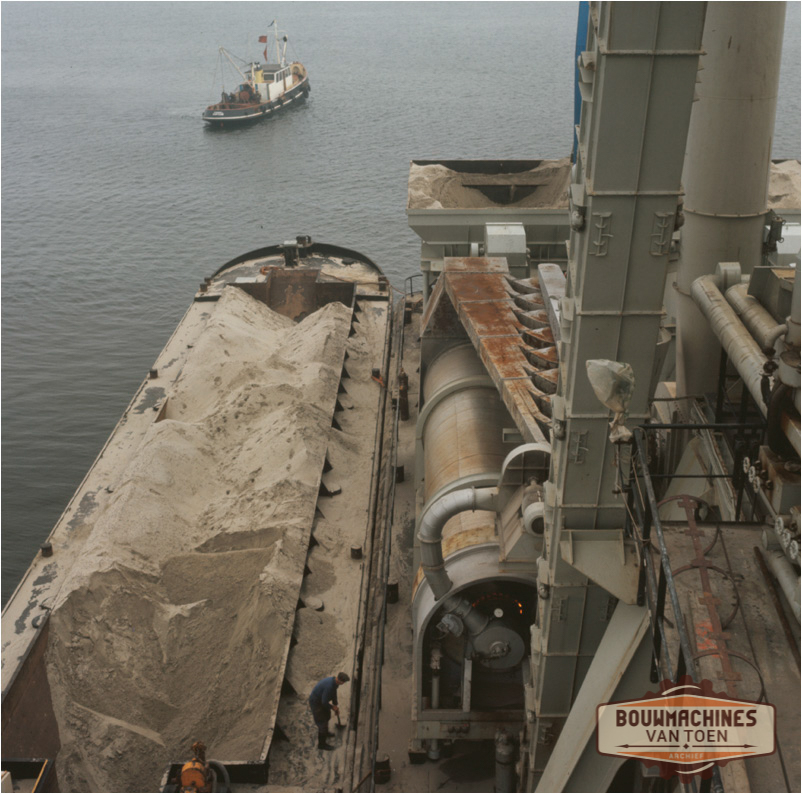

6812

Grevelingendam

"Jan Heijmans".























1968

Foto archief BvT

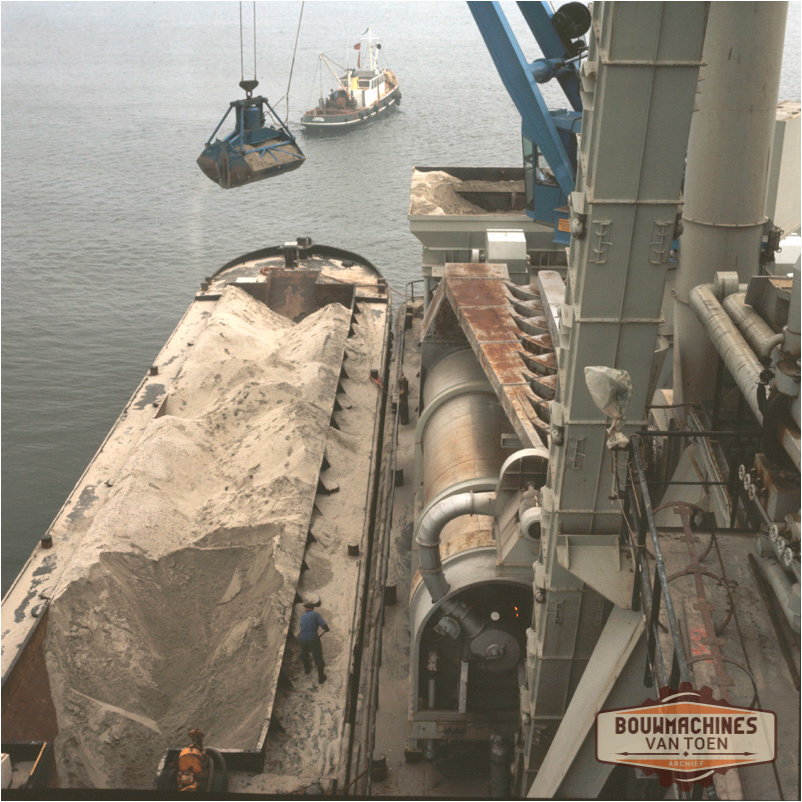

6813

Grevelingendam

"Jan Heijmans".

Aanvoer van zand per binnenschip.





















1968

Foto archief BvT

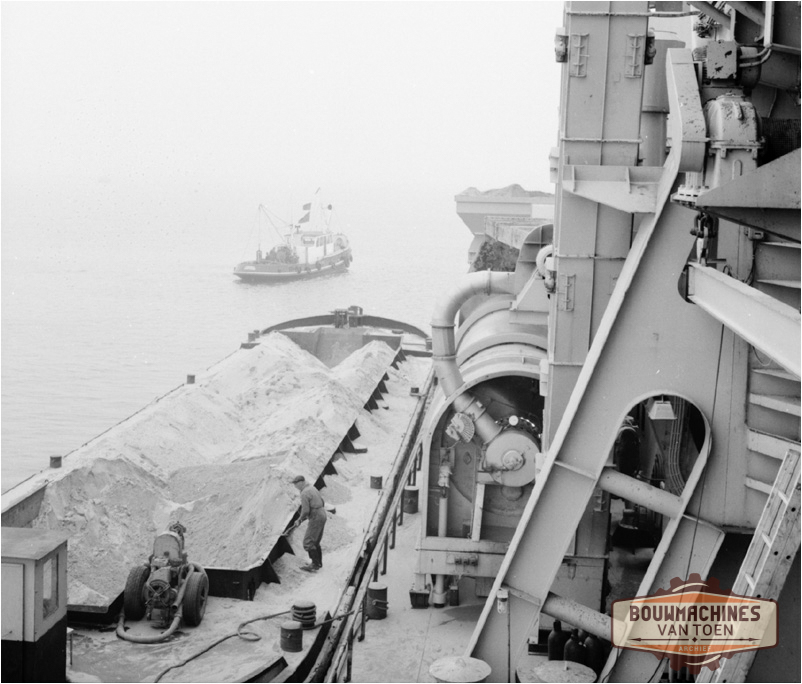

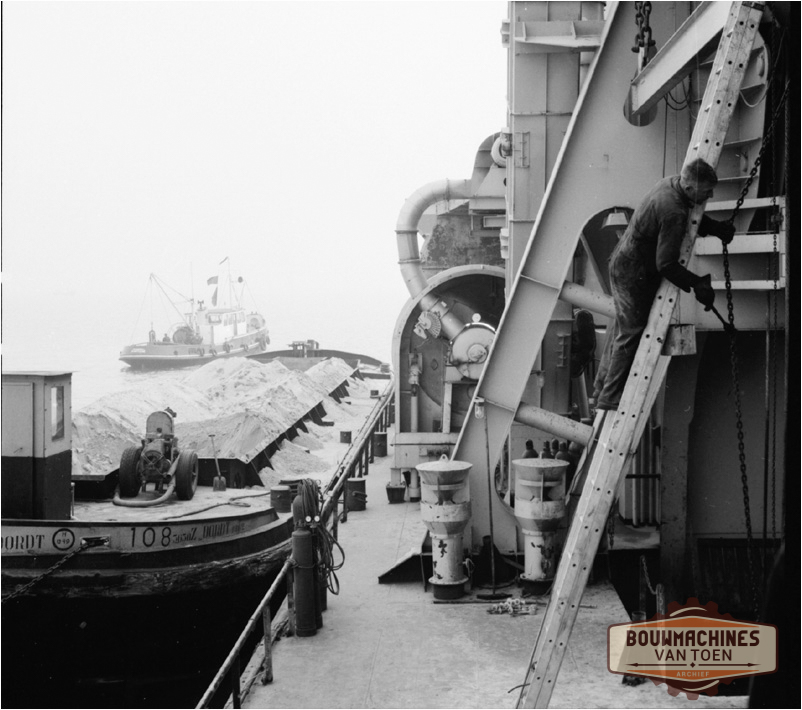

6814

Grevelingendam

"Jan Heijmans".



















1968

Foto archief BvT

6815

Grevelingendam

"Jan Heijmans".



















1968

Foto archief BvT

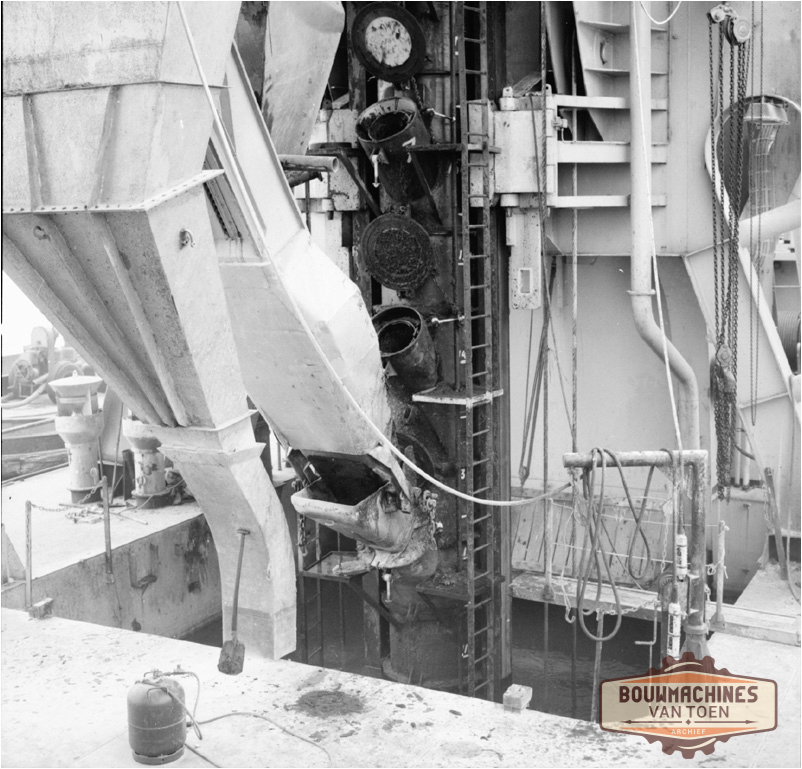

6816

Grevelingendam

"Jan Heijmans".

Toevoerpijp.





















1968

Foto archief BvT

6817

Grevelingendam

"Jan Heijmans".

Lossen van een binnenschip met grind.




















1968

Foto archief BvT

6820

Haringvlietdam

"Jan Heijmans".

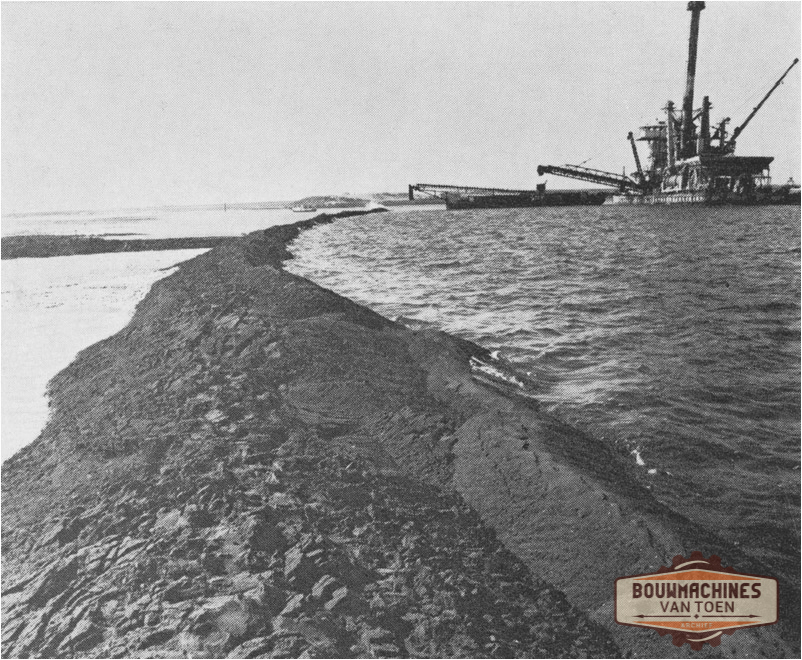

Maken van perskaden met zandasfalt.
















1968

Foto archief VBW

6821

Haringvlietdam

"Jan Heijmans".

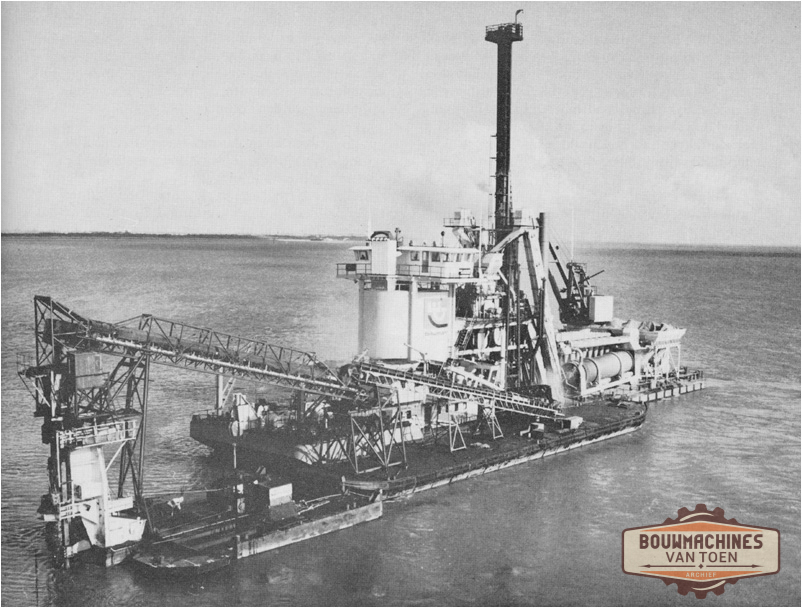

Met transportband installatie voor het maken van perskaden van zandasfalt.













1968

Foto archief VBW

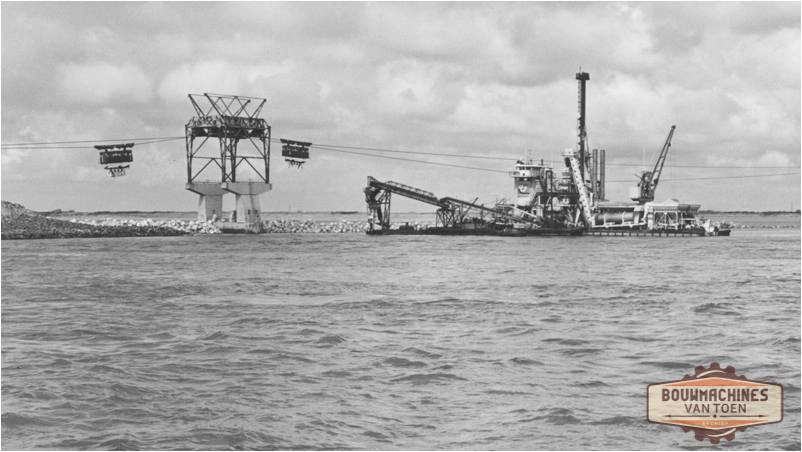

6901

Haringvlietdam

"Jan Heijmans".










1969

Foto archief VBW

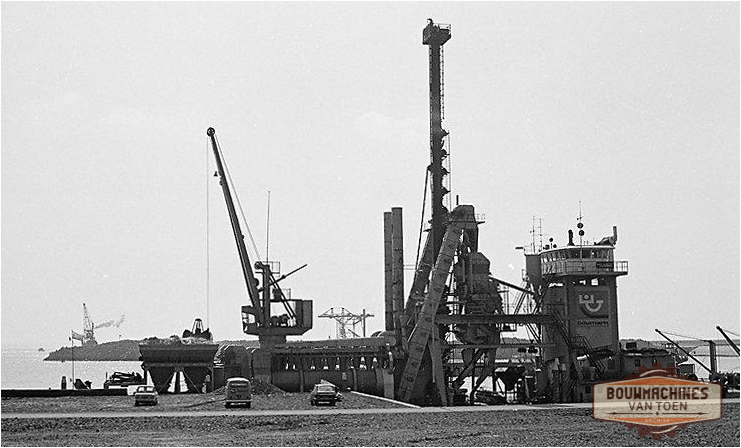

6902

Oosterscheldedam

"Jan Heijmans" aan de kade in de werkhaven Schelphoek.










1969

Foto nationaal archief

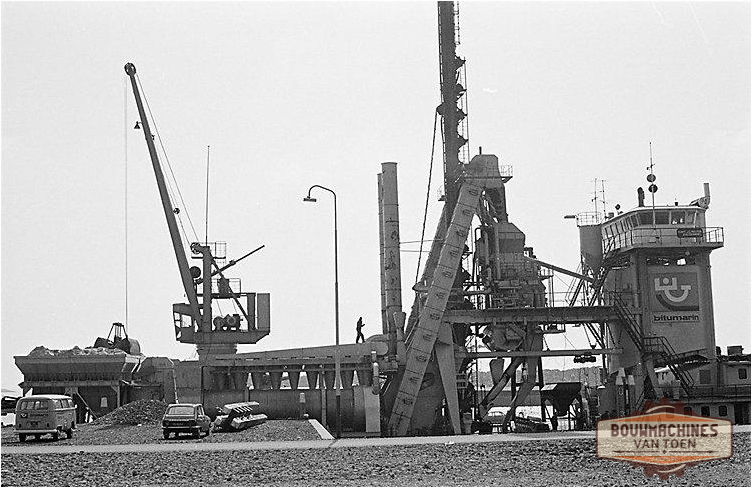

6903

Oosterscheldedam












1969

Foto nationaal archief

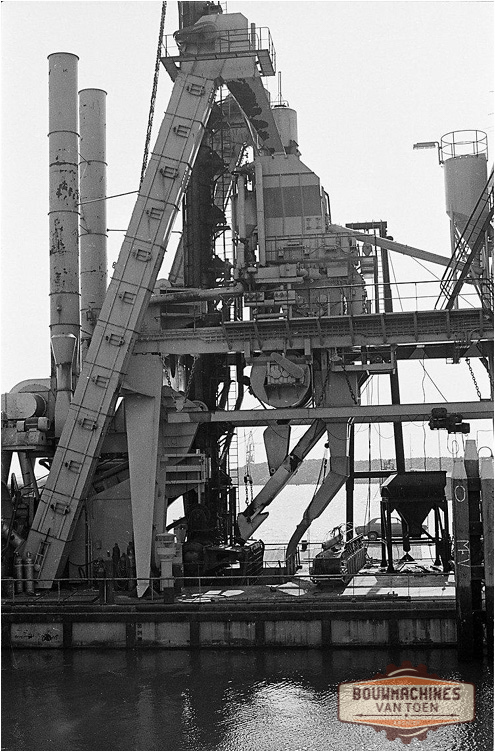

6904

Oosterscheldedam

De chargemenger.





















1969

Foto nationaal archief

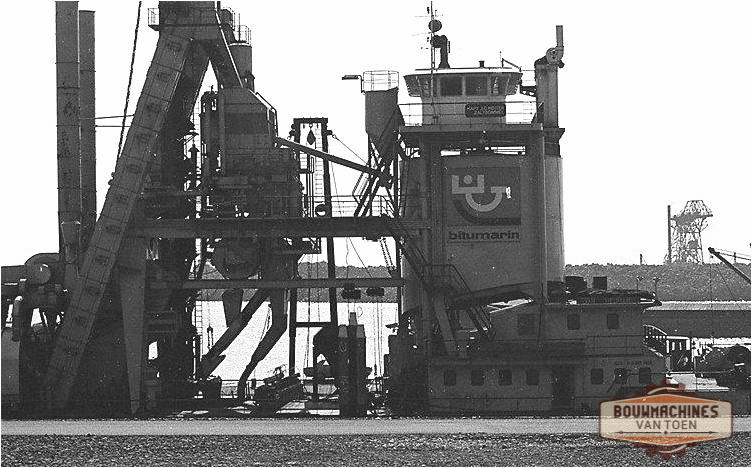

6905

Oosterscheldedam

"Jan Heijmans".









1969

Foto nationaal archief

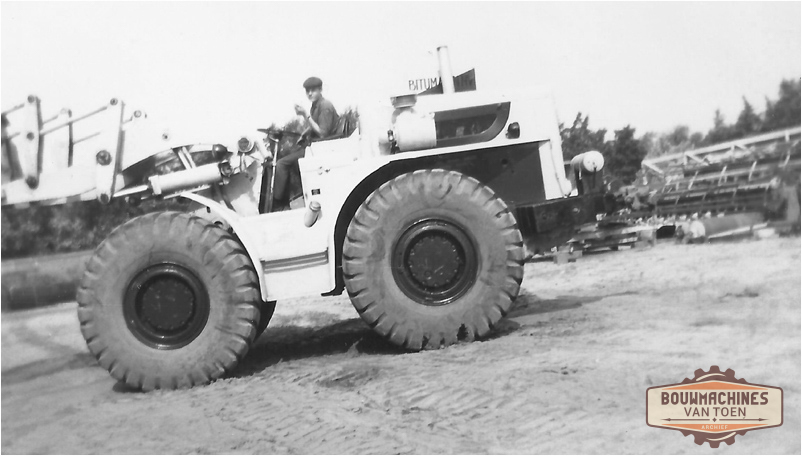

6910

Opijnen

CATERPILLAR 966 op de werf.










1969

Foto Henny van Staveren

6911

Opijnen.

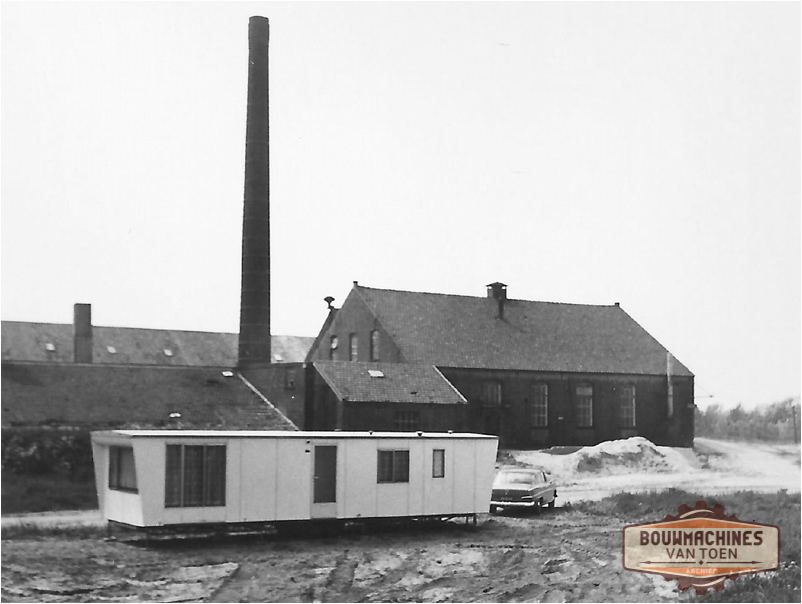

Salonwagen van de Familie van Staveren op de werf.















1969

Foto Henny van Staveren

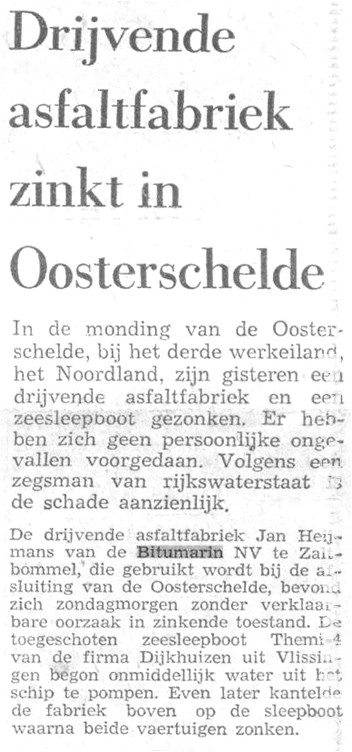

7101

Oosterscheldedam

In het voorjaar van 1971 gaat het mis, de "Jan Heijmans" maakt water en kapseist  in de werkhaven Noordland, hij beland daarbij op een van de slepers die ook zinkt.


















1971

Artikel De Waarheid

7102

Oosterscheldedam

Men vermoed dat er sprake is van sabotage echter later blijken deze vermoedens ongegrond.














1971

Artikel Vrije Volk

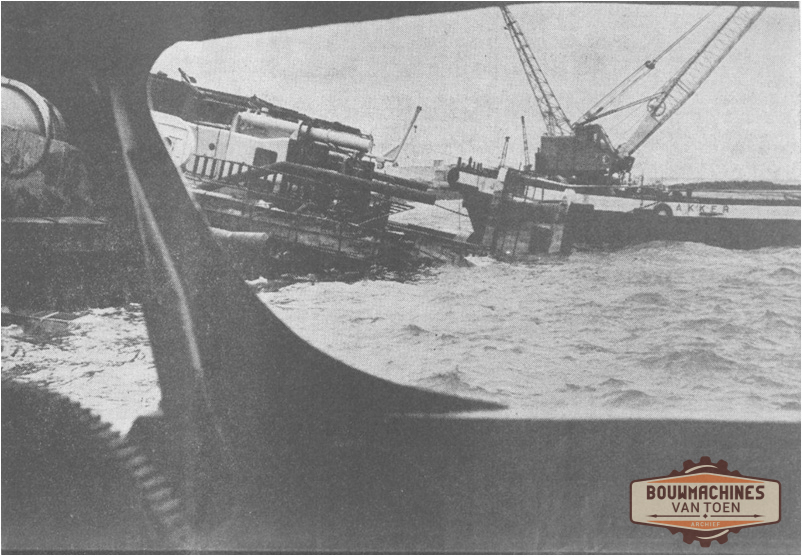

7103

Oosterscheldedam

De gekapseisde "Jan Heijmans" met een bergingschip.













1971

Artikel de Telegraaf

  De "Jan Heijmans" word leeggepompt, gelicht en afgevoerd naar een werf waar het schip word gerestaureerd en verbouwd, dit was overigens al besloten voor het schip was gekapseisd.
Het werd nu geschikt gemaakt voor het maken en leggen van 17 meter brede en 220 meter lange steenasfaltmatten, hiertoe word het caisson verbreed naar 23,3 meter en verlengd tot 97,2 meter lengte, in het casco komen tanks voor de opslag van zoutwaterballast, drinkwater, 2 bitumentanks voor 300 ton, twee vulstofsilo's voor 340 ton, 5 brandstoftanks voor 40 ton gasolie en 120 ton stookolie, drie machinekamers en 13 manschappen-verblijven waar 24 bemanningsleden kunnen overnachten.
Bovendeks vinden we het centraal bedieningshuis, keuken, messroom, laboratorium, was- kleed en magazijn ruimten en nog een vulstoftank voor 300 ton.

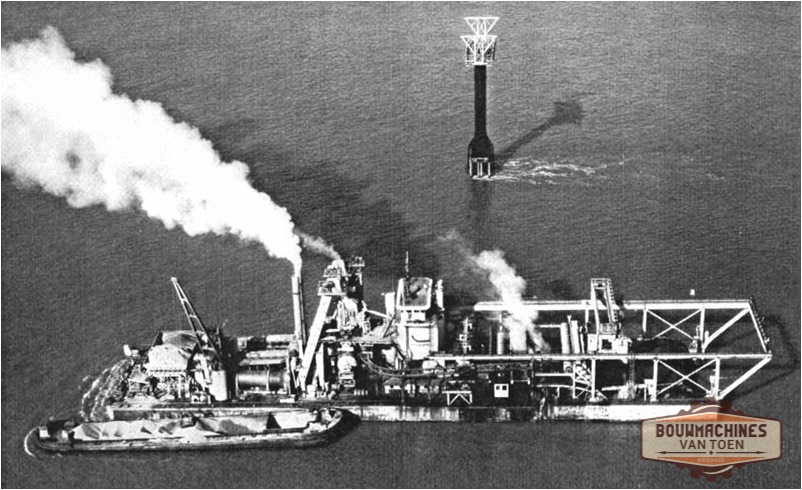

7201

Oosterschelde

De herstelde en gemodifiseerde
"Jan Heijmans".











1972


7203

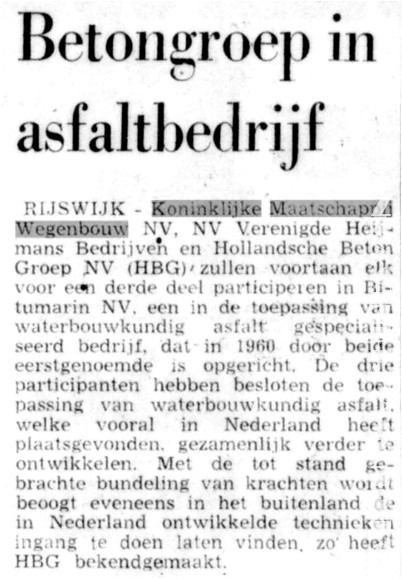

In 1972 gaat ook de Hollandsche Beton Groep als derde partij participeren in BITUMARIN.













1972

Artikel De Tijd

7204

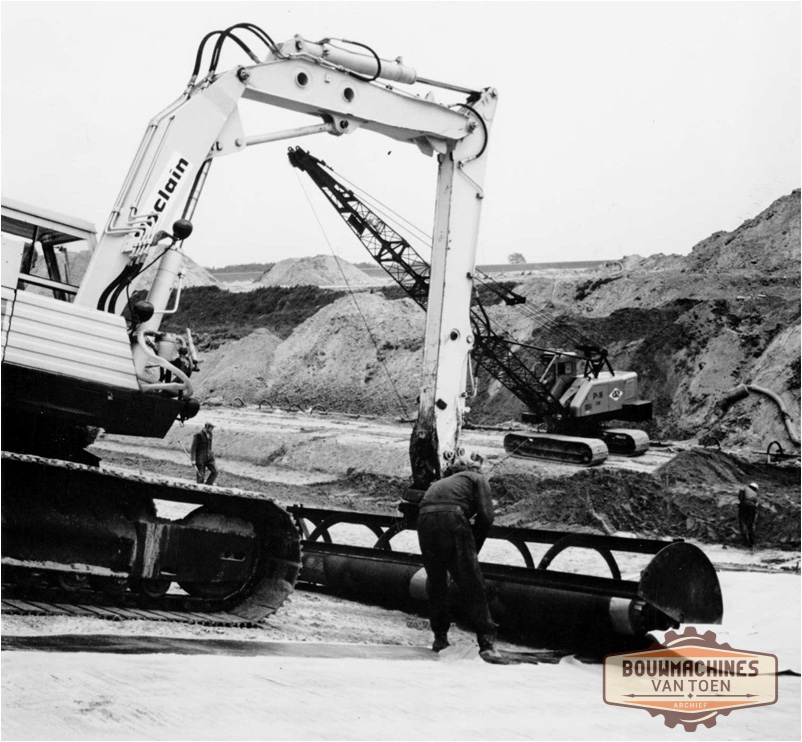

Leggen van menbramen in een wateropvangbassin.



















1971

Foto archief VBW

7205

Hoek van Holland.

Aanleg havenpier als onderaannemer van de HBM.

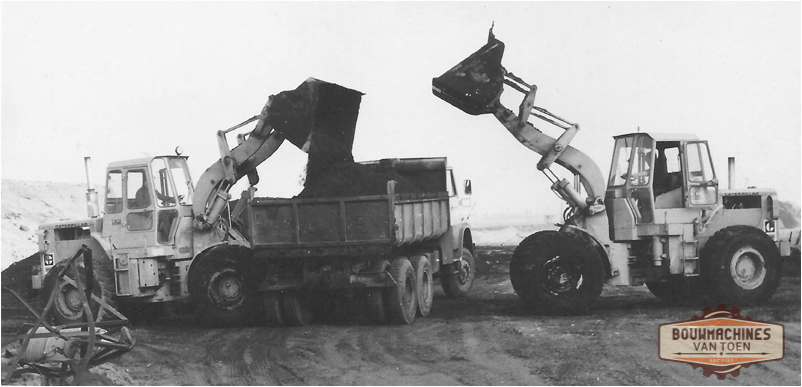

CATERPILLAR 950 en 966B






1972

Foto Henny van Staveren

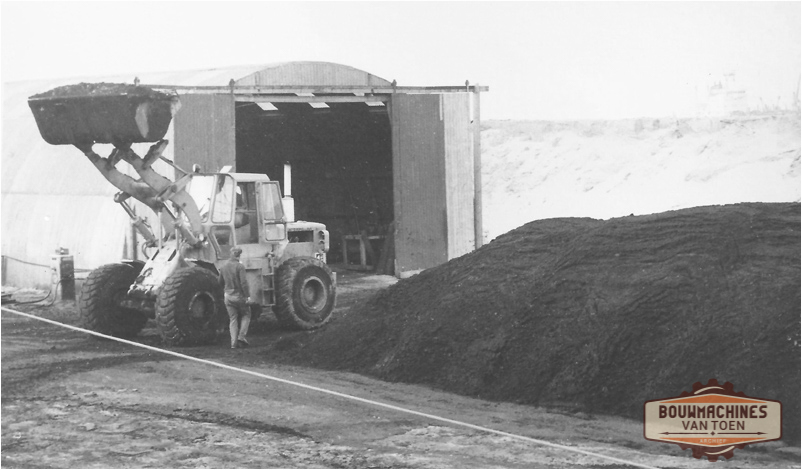

7206

Hoek van Holland.

CATERPILLAR 950











1972

Foto Henny van Staveren

7207

Hoek van Holland.


CATERPILLAR 966A













1972

Foto Henny van Staveren

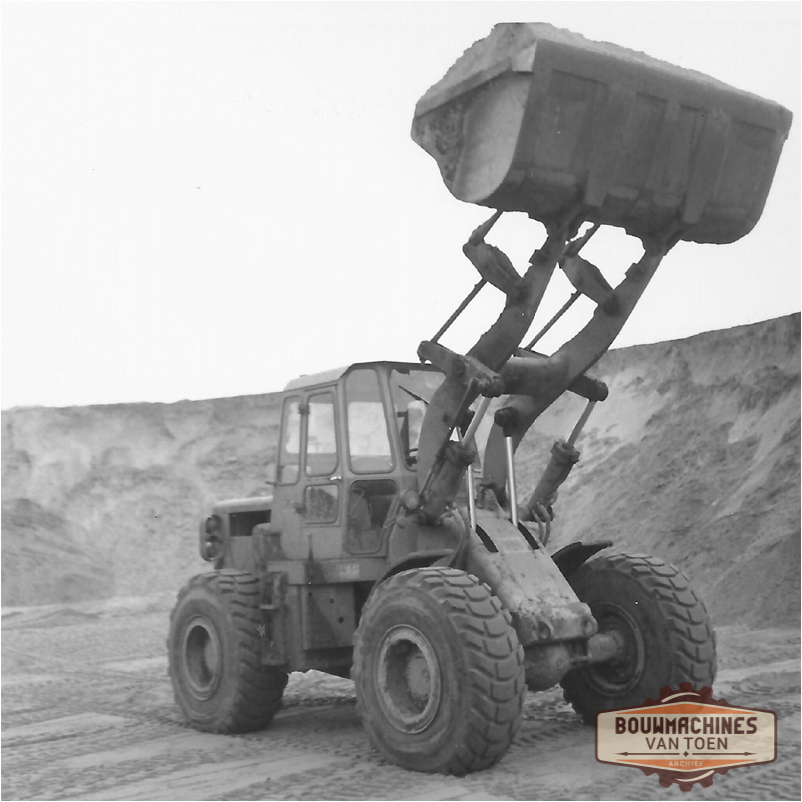

7208

Hoek van Holland.

Aanleg havenpier als onderaannemer van de HBM.

CATERPILLAR 950





















1972

Foto Henny van Staveren

7209

Hoek van Holland.

Aanleg havenpier .

Transport gietasfalt.













1972

Foto Henny van Staveren

7210

Hoek van Holland.

BARBER GREENE en AMMANN Asfaltinstallaties van KMW en HEIJMANS.









1972

Foto Henny van Staveren

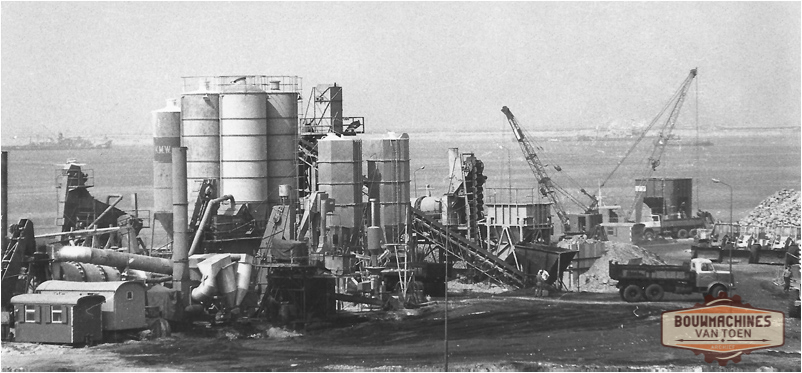

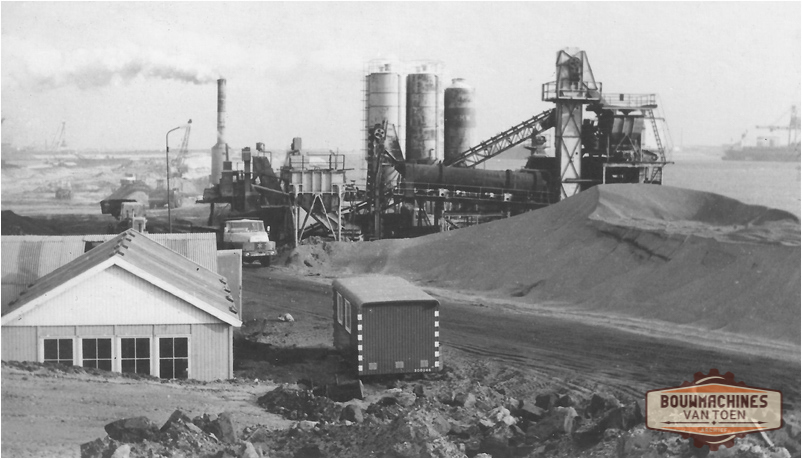

7211

Hoek van Holland.

Asfaltinstallaties van KMW en HEIJMANS.









1972

Foto Henny van Staveren

7401

Oosterschelde.

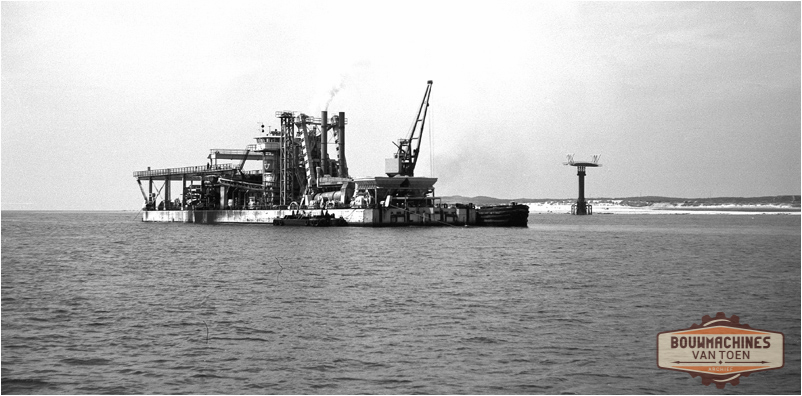

Leggen van asfalt onder water in de monding, op de achtergrond de pijlers van de kabelbaan, de Oosterschelde zou toen nog steeds afgesloten worden.





Augustus 1974

Foto Huub van Dijk

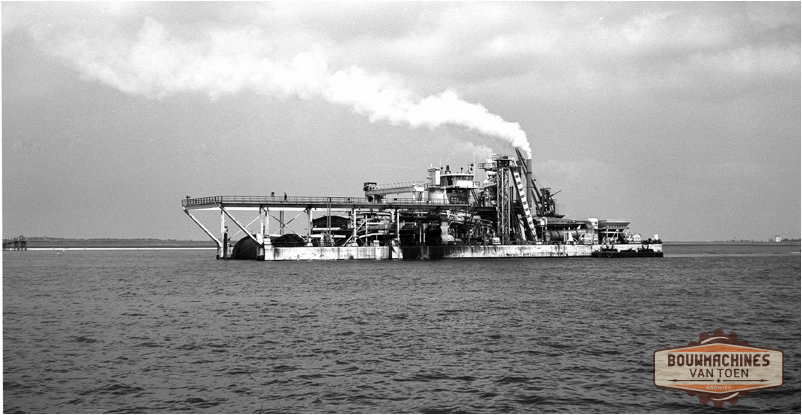

7402

Oosterschelde.










Augustus 1974

Foto Huub van Dijk

  In 1975 werd de "Jan Heijmans" voorzien van hijsinstallaties aan de voorzijde waarmee de geprefabriseerde  steenasfaltmatten ook op de oevers konden worden aangebracht.

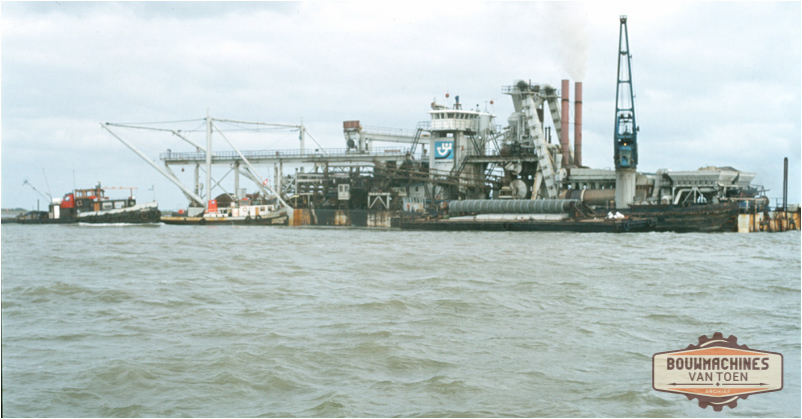

7601

Oosterschelde.

Fabricage steenasfaltmatten op de "Jan Heijmans".








1976

Foto archief BvT

7602

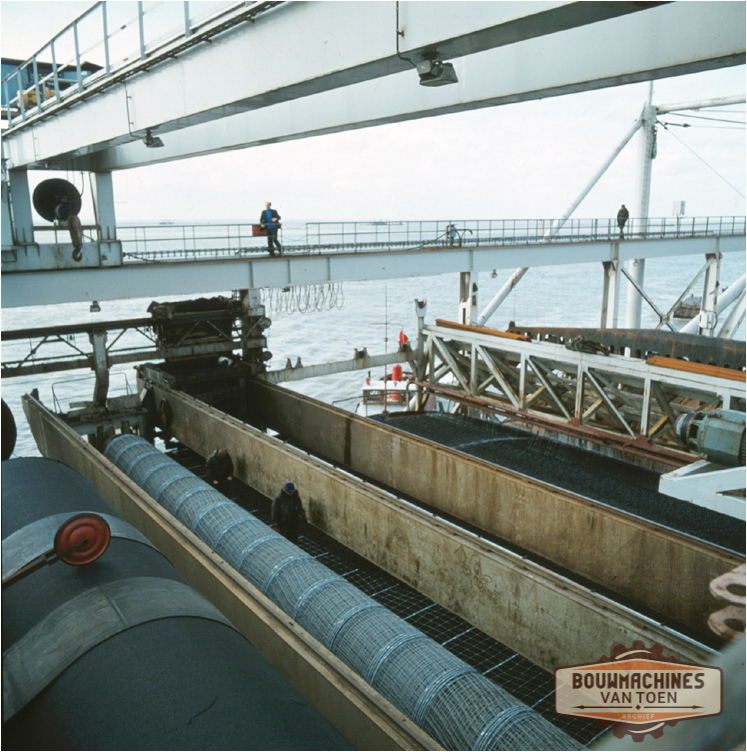

Oosterschelde.

Fabricage steenasfaltmatten op de "Jan Heijmans".



















1976

Foto archief BvT

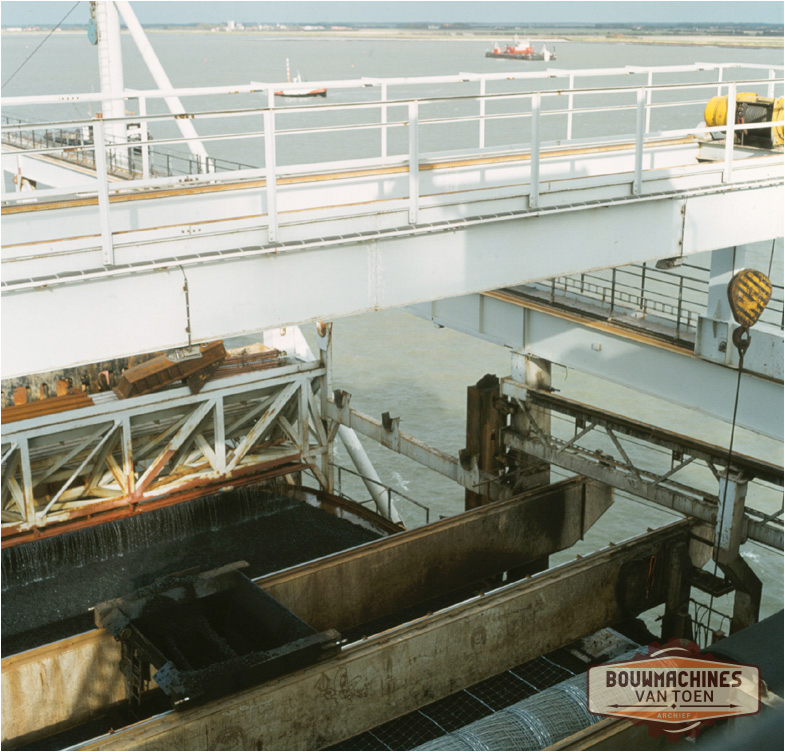

7603

Oosterschelde.

Fabricage steenasfaltmatten op de "Jan Heijmans".




















1976

Foto archief BvT

7604

Oosterschelde.












1976

Foto archief BvT

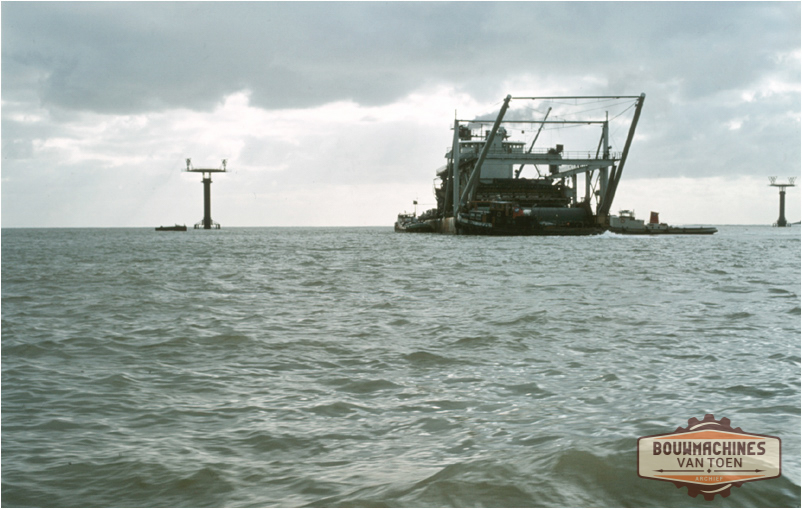

7605

Oosterschelde.

Fabricage steenasfaltmatten op de "Jan Heijmans".









Augustus 1976

Foto archief BvT

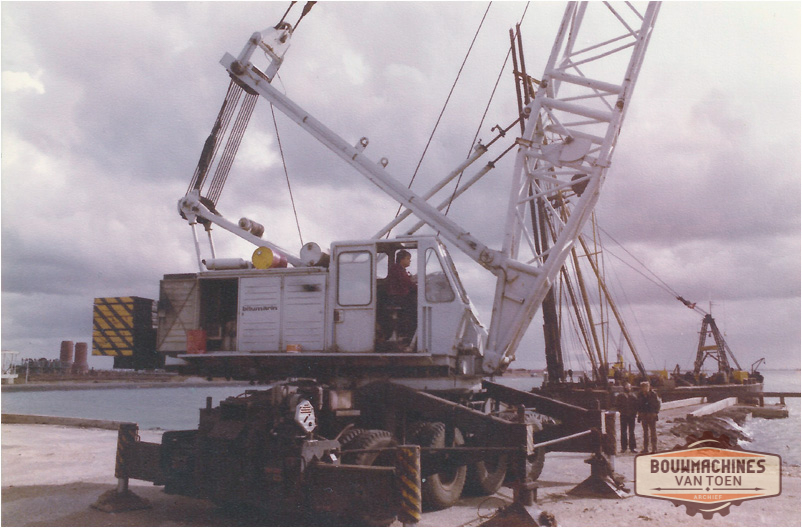

7610

Werkhaven Schelphoek.

GOTTWALD MK 150.












1976

Foto Henny van Staveren

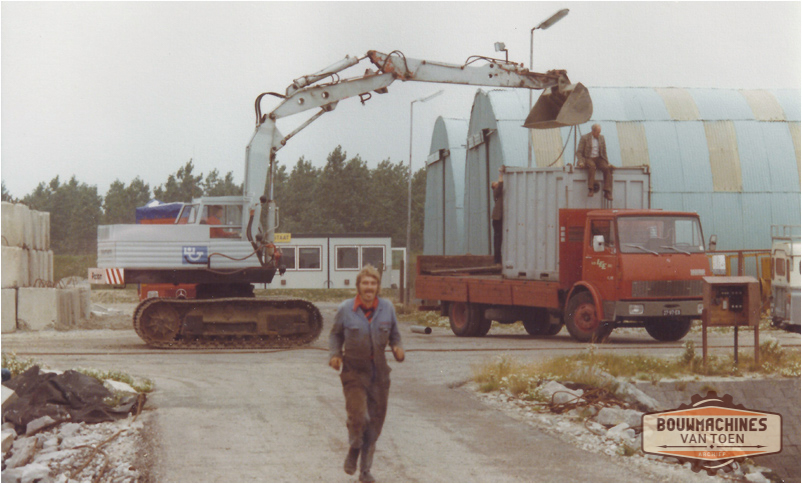

7611

Werkhaven Schelphoek.

POCLAIN LC 80.











1976

Foto Henny van Staveren

7612

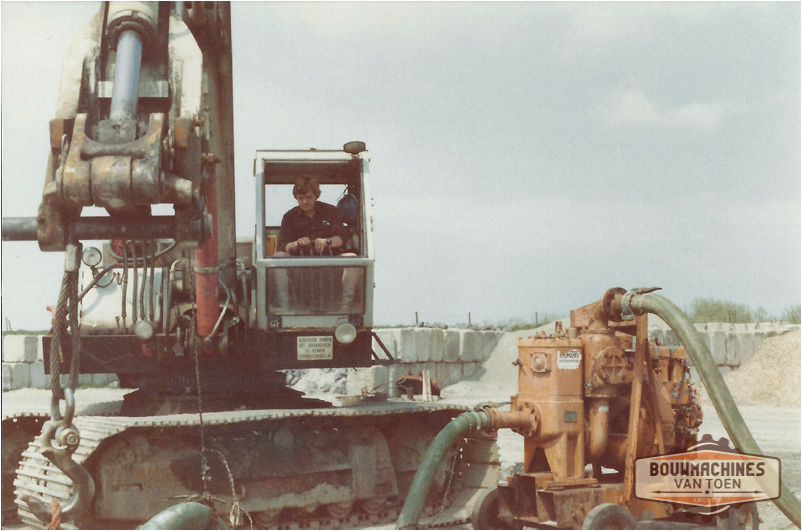

Werkhaven Schelphoek.

POCLAIN LC 80.














1976

Foto Henny van Staveren

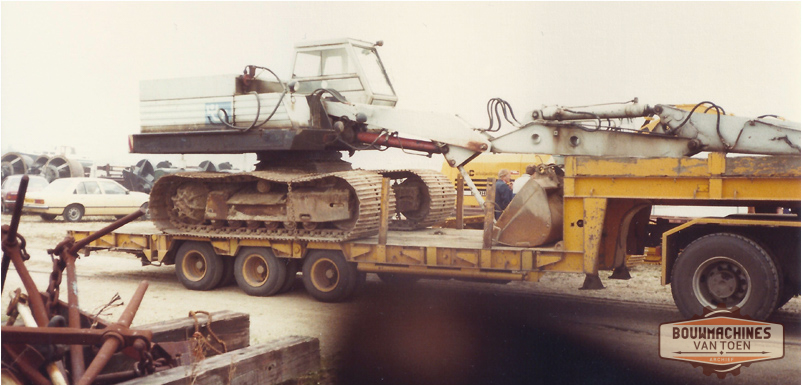

7701

Werkhaven Schelphoek.

POCLAIN LC 80 op transport is ingeruild.







1977

Foto Henny van Staveren

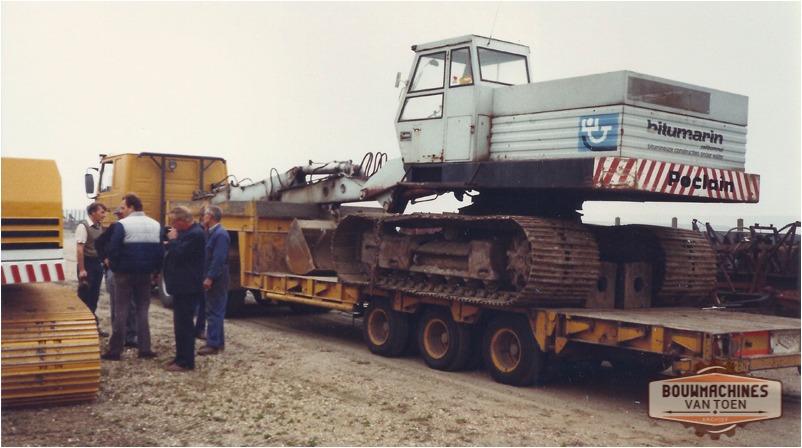

7702

Werkhaven Schelphoek.

POCLAIN LC 80 op transport is ingeruild.







1977

Foto Henny van Staveren

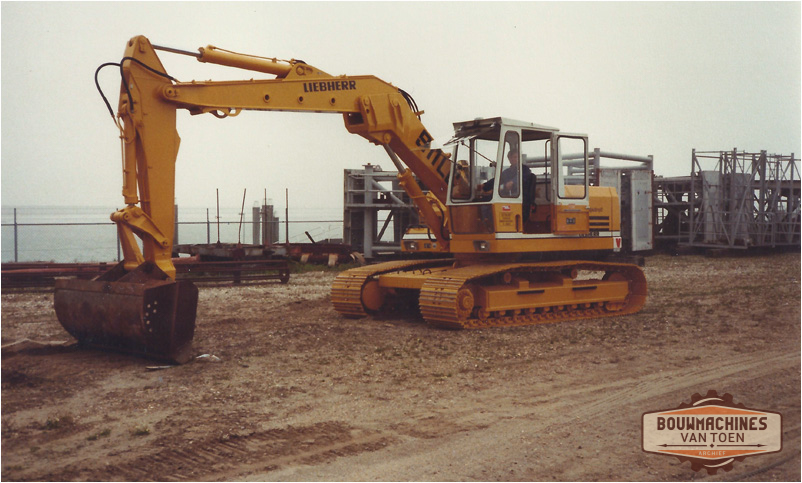

7703

Werkhaven Schelphoek.

De vervanger een LIEBHERR 911 LC.











1977

Foto Henny van Staveren

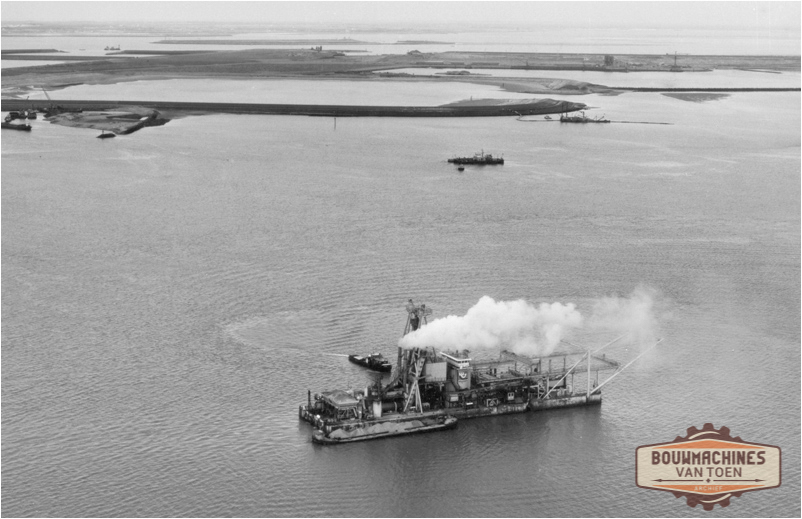

7705

Oosterschelde.

De "Jan Heijmans " aan het werk in de monding van de Oosterschelde en hier druk doende met het aanbrengen van asfalt onder water op de achtergrond de bouwput schaar in aanbouw.










1977

Foto archief VBW

7801

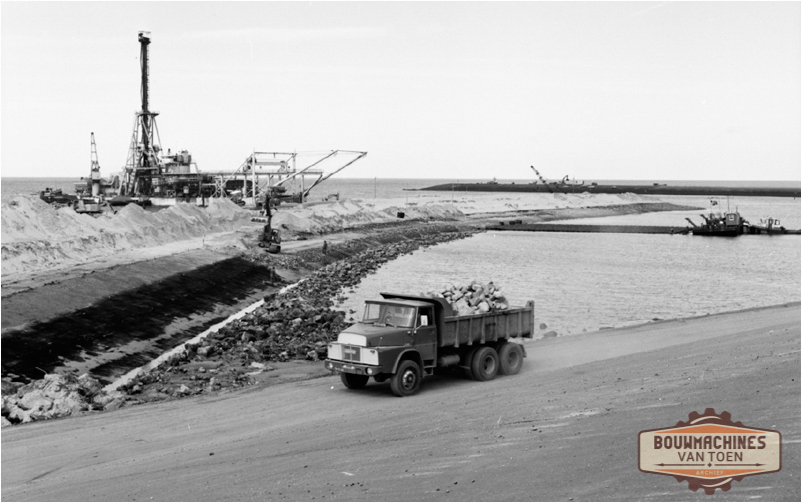

Oosterschelde - werkeiland Noordland.














1978

Foto archief BvT

7802

Advertentie









1978

P.Z.C.

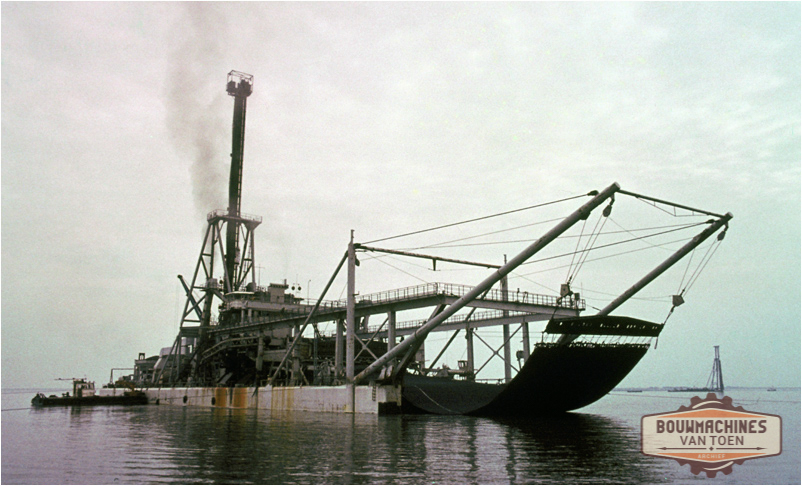

7901

Oosterschelde.

Leggen steenasfaltmatten.












1979

Foto archief RWS

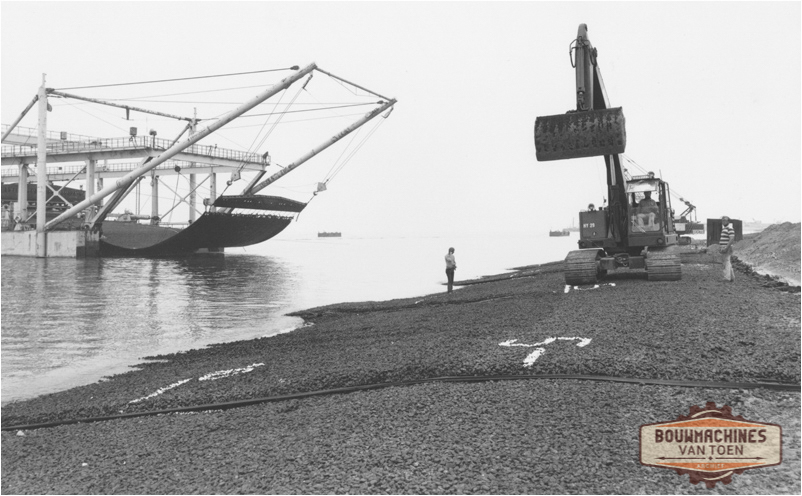

7902

Oosterschelde.

Leggen steenasfaltmatten.











1979

Foto archief BvT

7903

Oosterschelde.

Leggen steenasfaltmatten.


















1979

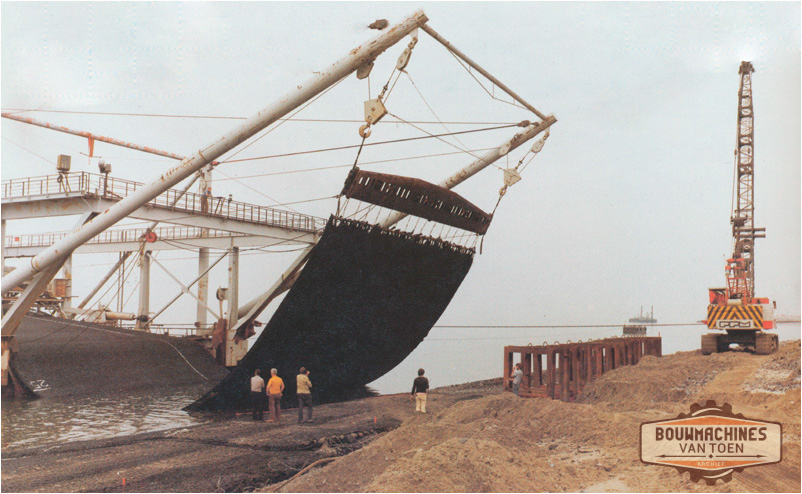

7904

Oosterschelde.

Leggen steenasfaltmatten.











1979

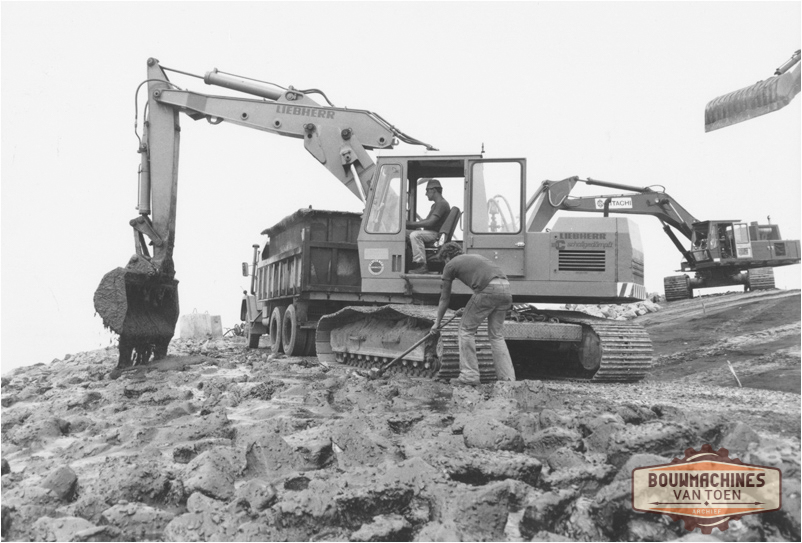

7905

Oosterschelde.

Aanbrengen gietasfalt.














1979

Foto archief BvT

7906

Advertentie.






















1979

archief Telegraaf

8001

Oosterschelde.

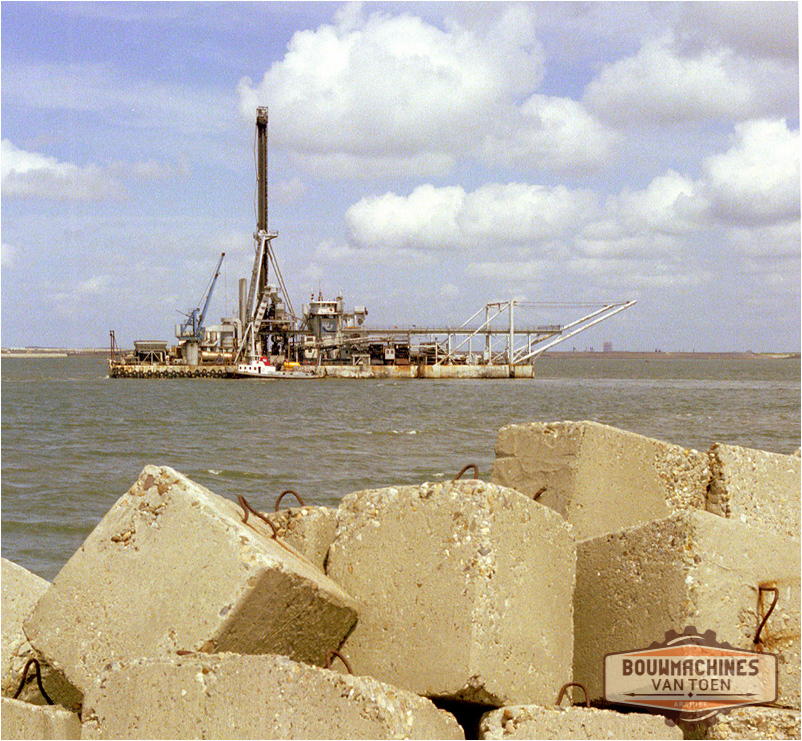

De "Jan Heijmans" aan het werk in het sluitgat Roompot.





















1980

Foto Huub van Dijk

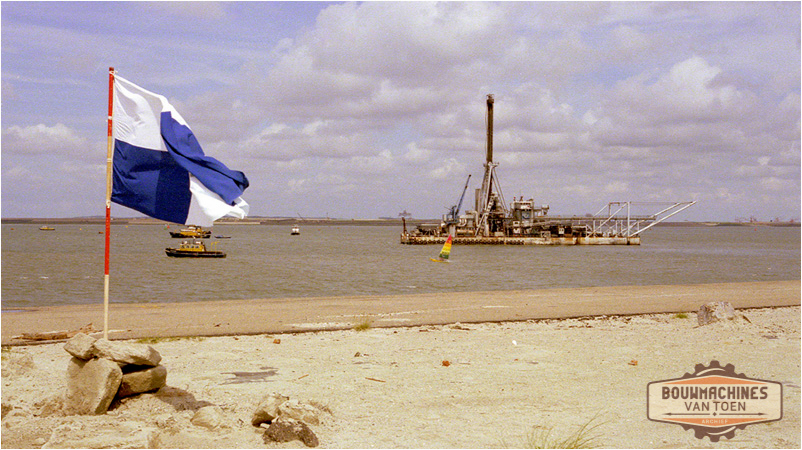

8002

Oosterschelde.













1980

Foto Huub van Dijk

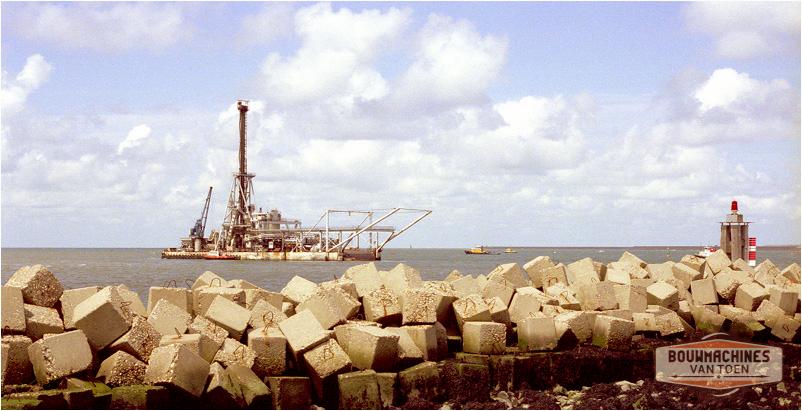

8003

Oosterschelde.











1980

Foto Huub van Dijk

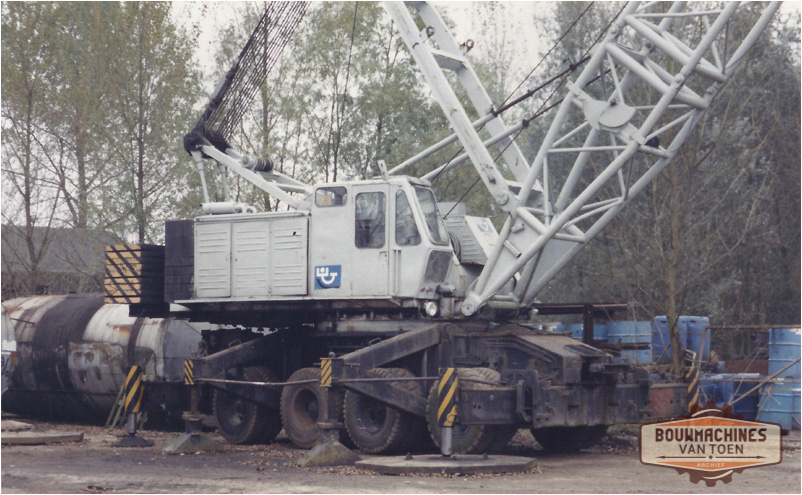

8005

Opijnen.

De GOTTWALD op de werf.











1980

Foto Henny van Staveren

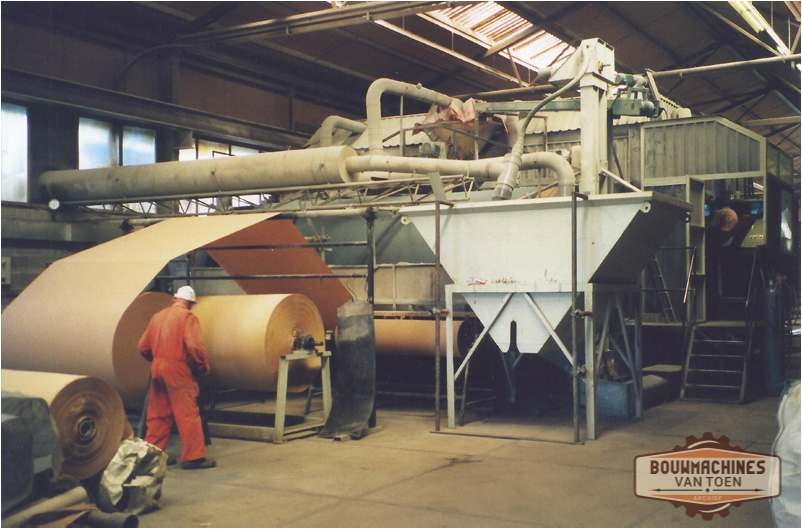

8010

Opijnen.

Productie van Asfaltmatten.

De machine hiervoor werd door Bitumarin zelf ontwikkeld en gebouwd.










1980

Foto Henny van Staveren

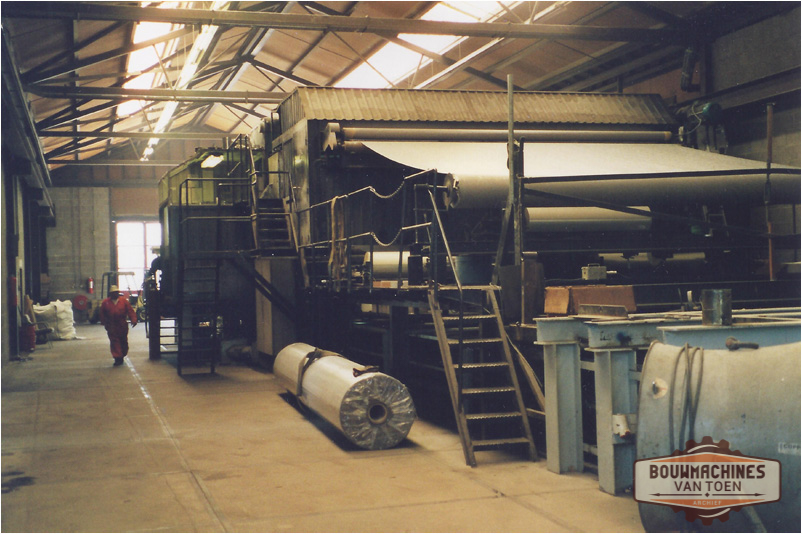

8011

Opijnen.

Productie van Asfaltmatten.












1980

Foto Henny van Staveren

8012

Opijnen.

Productie van Asfaltmatten.












1980

Foto Henny van Staveren

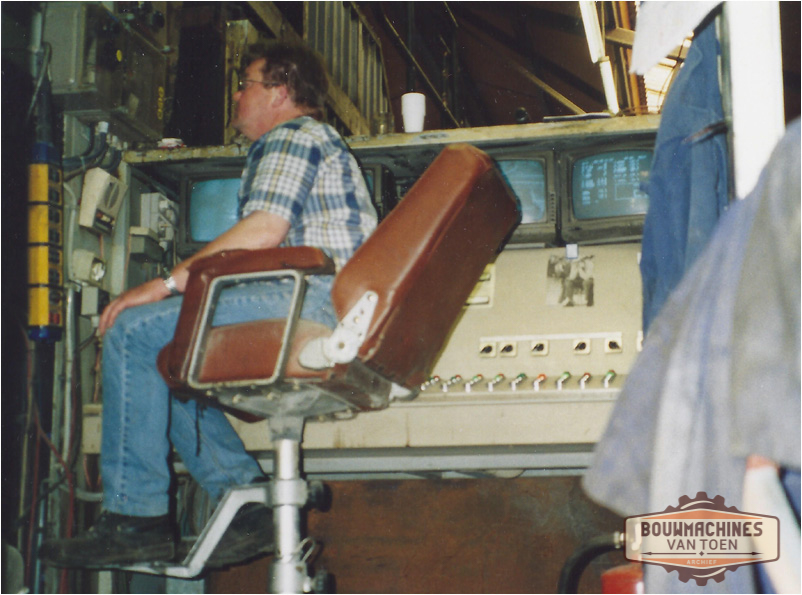

8013

Opijnen.

Productie van Asfaltmatten.

Commandocabine.













1980

Foto Henny van Staveren

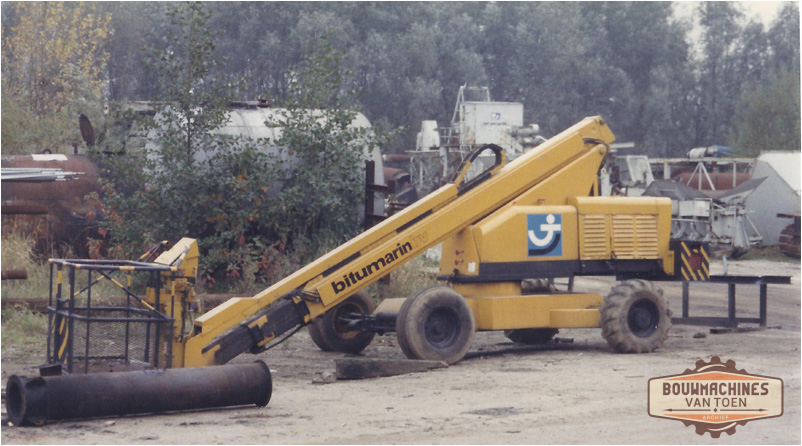

8014

Opijnen.

J.L.G. Hoogwerker.









1980

Foto Henny van Staveren

8101

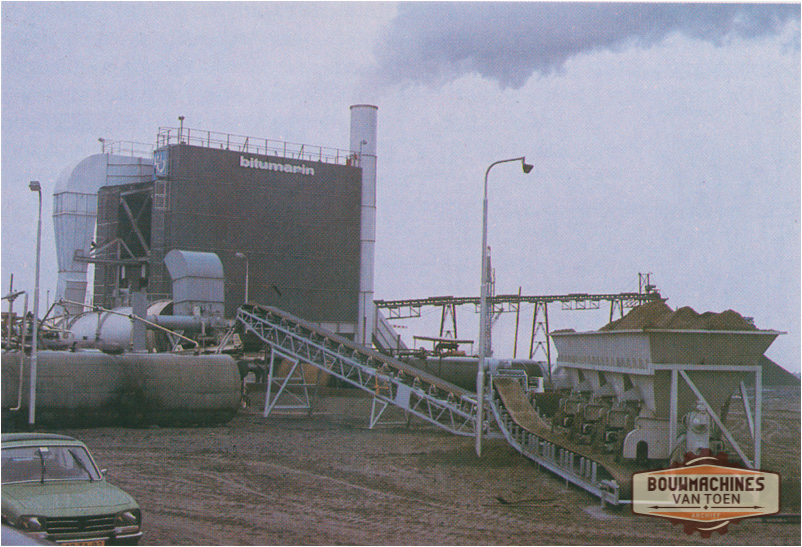

Zeebrugge (BelgiŽ)

Asfaltinstallatie voor de productie van zandasfalt dat word gebruikt voor de aanleg van de pieren voor de nieuwe buitenhaven.










1981

Foto VBW

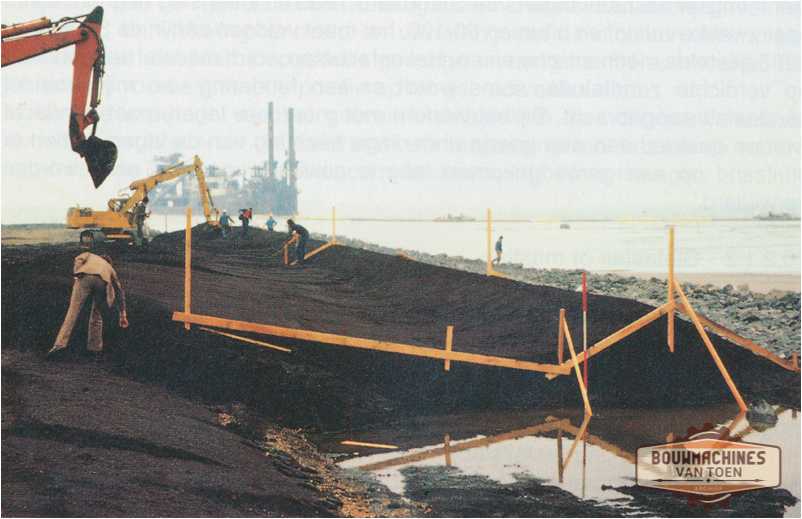

8102

Zeebrugge (BelgiŽ)

Verwerken van het zandasfalt.













1981

Foto VBW

  In 1981 word de Jan Heijmans voor de derde keer verbouwd, nu krijgt hij er een taak bij, steenstorter, voor het bestorten van de door de Cardium aangebrachte funderingsmatten waarop de pijlers worden geplaatst.
Hiervoor word hij voor deze verbouwing in April naar de werf van Wilton-Feijenoord gedirigeerd en later in de werkhaven Schelphoek verder afgebouwd, in decenber van dat jaar vonden de eerste proeven met het verbouwde schip plaats.
Het ponton werd aan beide zijden over een lengte van 100 meter met 8 meter verbreed, werden er 12 voorraadsilo's geplaatst voor 3500 ton grind-zand welke worden gevuld door twee overslagkranen met een capaciteit van 200 ton/uur.
Via transportbanden gaat het materiaal naar de eerste of tweede stortpijp. Deze stortpijpen, ontzandingsinstallatie en spuitbalk waren ondergebracht in een ladderconstructie.
Een stortpijp brengt een laag grind-zand aan van 85 cm dikte, de tweede stortpijp brengt een laag grof grind aan van 40 cm dikte met een breedte van 8 meter, op deze manier heeft men een stortcap. van 2200 ton per uur werd max. 5 meter per minuut bewerkt.

8105

Ombouw "Jan Heijmans" tot steenstorter.
















1981

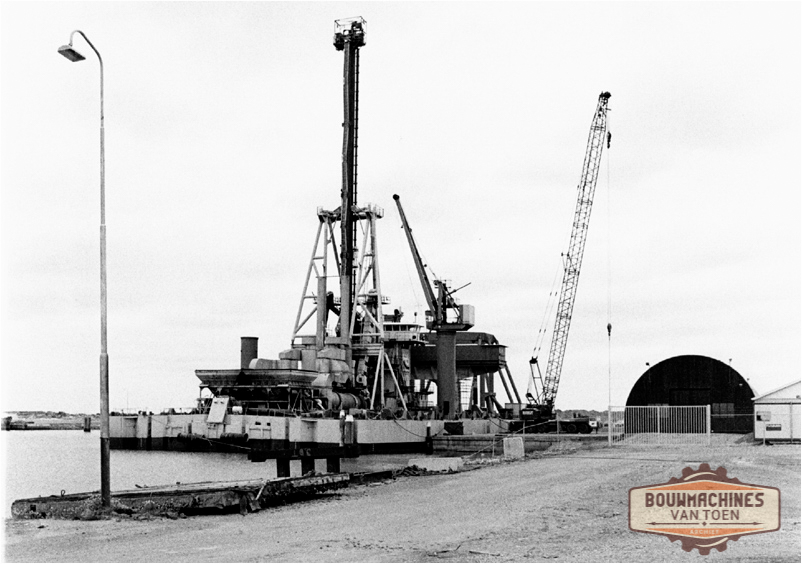

8106

Werkhaven Schelphoek

Ombouw "Jan Heijmans" tot steenstorter.















1981

Foto Huub van Dijk

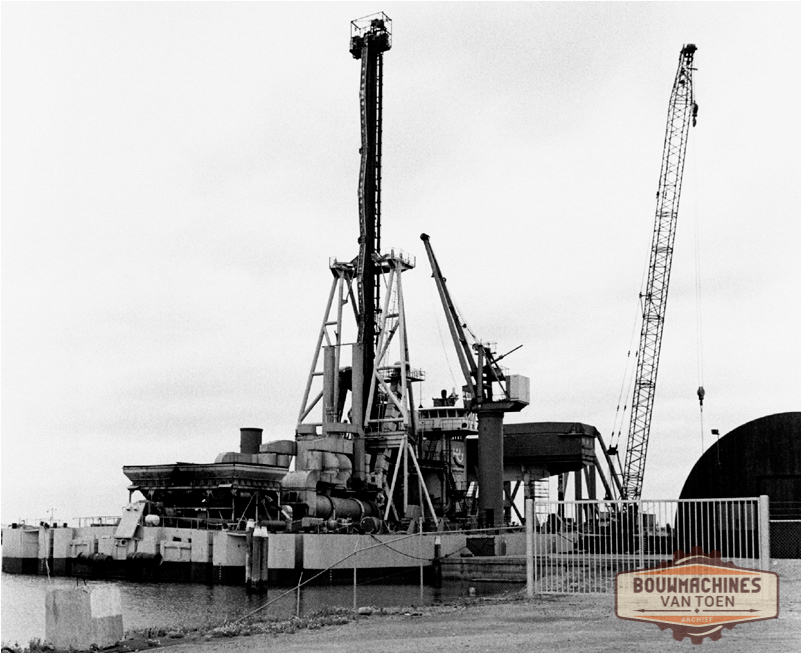

8107

Werkhaven Schelphoek

Ombouw "Jan Heijmans" tot steenstorter.















1981

Foto Huub van Dijk

8108

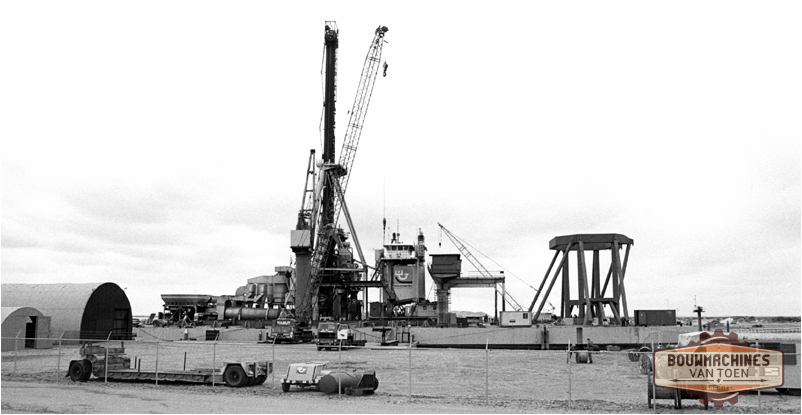

Werkhaven Schelphoek

Ombouw "Jan Heijmans" tot steenstorter.







1981

Foto Huub van Dijk

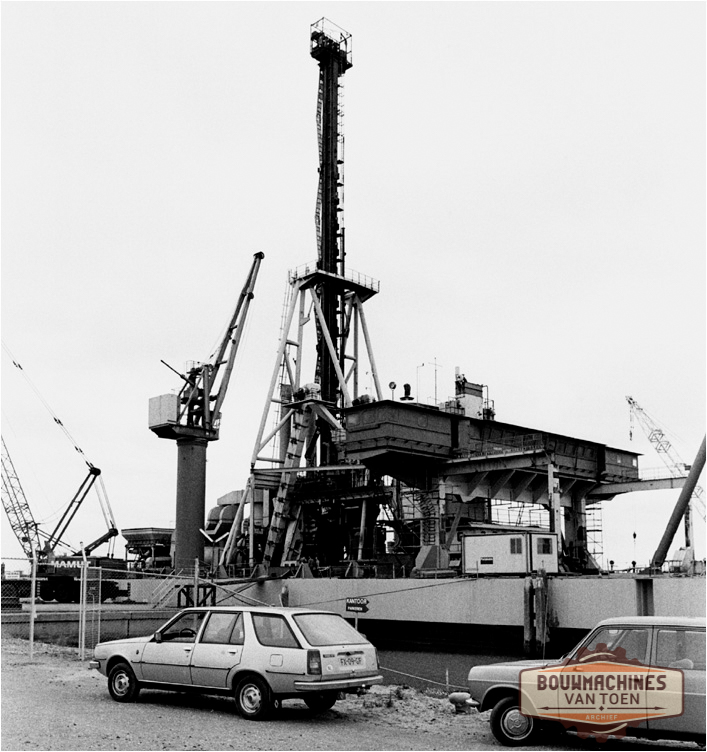

8109

Werkhaven Schelphoek

Ombouw "Jan Heijmans" tot steenstorter.

Een nieuwe ruimere Commando cabine / stuurhut.



















1981

Foto Huub van Dijk

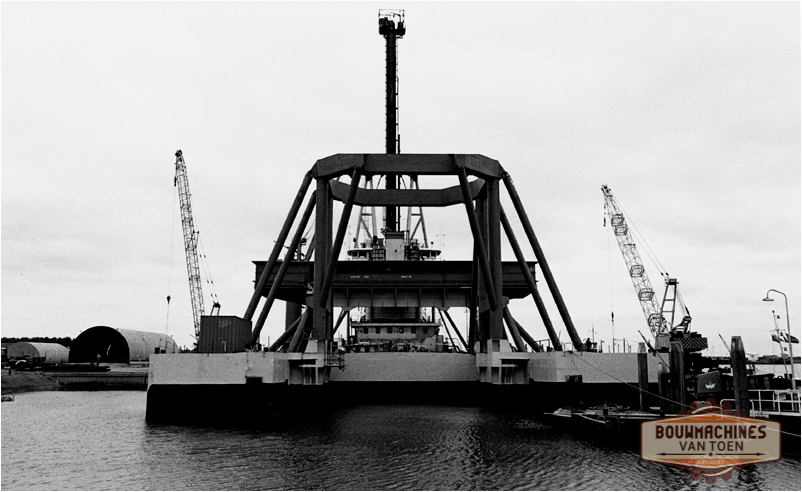

81109

Werkhaven Schelphoek

Ombouw "Jan Heijmans" tot steenstorter.











1981

Foto Huub van Dijk

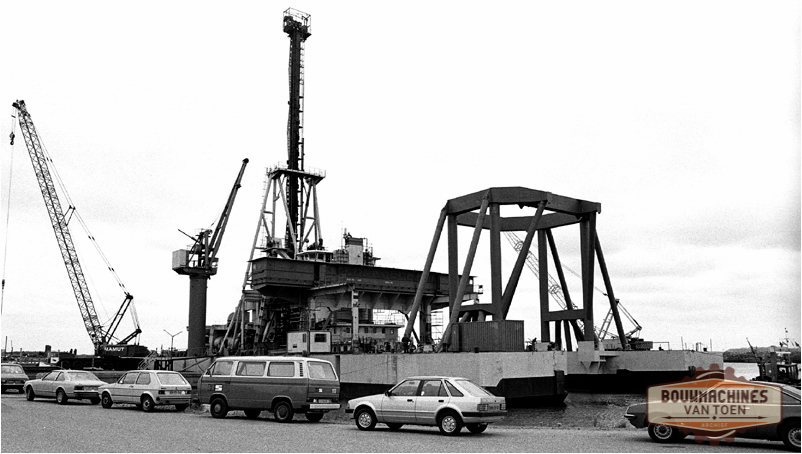

8111

Werkhaven Schelphoek

Ombouw "Jan Heijmans" tot steenstorter.








1981

Foto Huub van Dijk

8112

Werkhaven Schelphoek

Ombouw "Jan Heijmans" tot steenstorter.





















1981

Foto Huub van Dijk

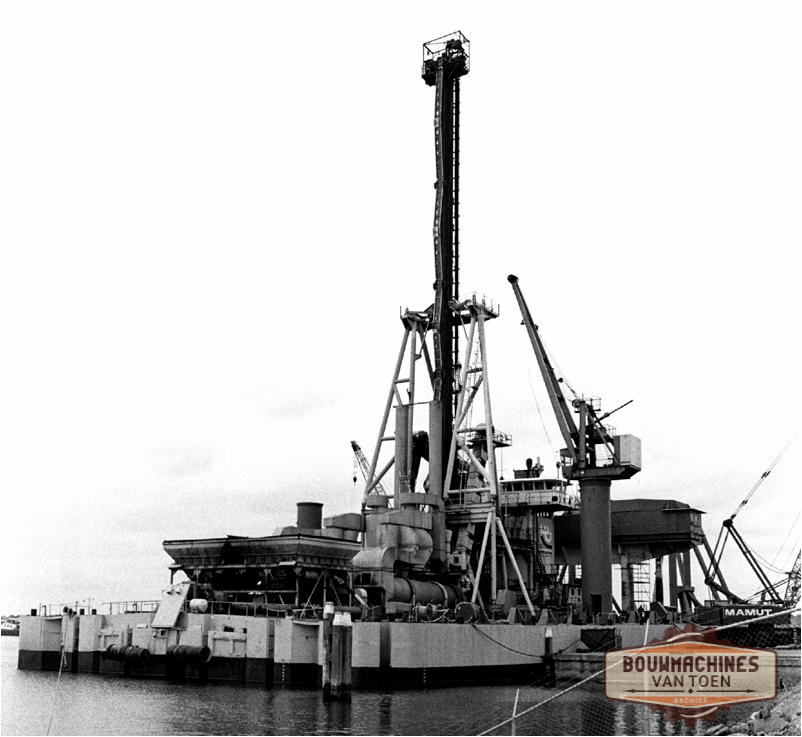

8113

Werkhaven Schelphoek

Ombouw "Jan Heijmans" tot steenstorter.





















1981

Foto Huub van Dijk

8201



Leggen van een geprefabriceerd menbraam bij een spaarbekken.

















Jaren '80

Foto Archief VBW

  BITUMARIN is intussen ook actief in het buitenland, zo is men zoals eerder vermeld betrokken bij de bouw van de pieren in Zeebrugge en is men betrokken bij de bouw van Stuwdammen in Hong Kong, Engeland en Noorwegen, in Egypte en Bangladesh werden oevers verdedigd .

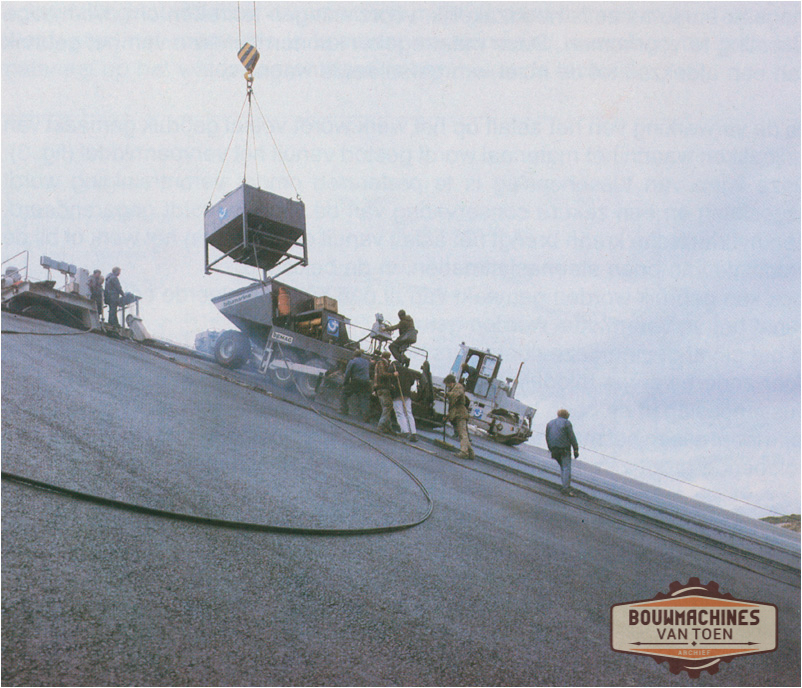

8202



Leggen van asfalt op taluds van een spaarbekken een aangepaste DEMAG asfaltafwerkmachine.

















Jaren '80

Foto archief VBW

8210

Werkhaven Schelphoek

De "Jan Heijmans" gereed voor zijn werk als steenstorter.










1982

Foto Huub van Dijk

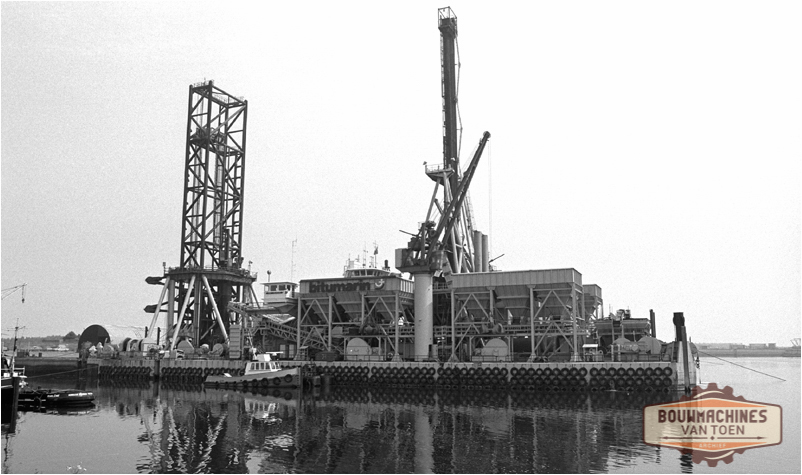

8212

Werkhaven Schelphoek












1982

Foto Huub van Dijk

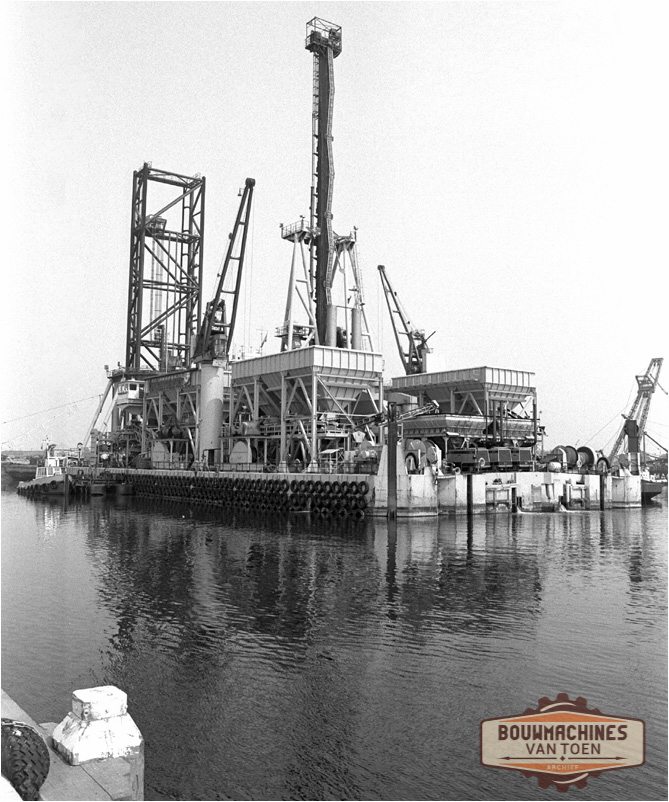

8213

Werkhaven Schelphoek
























1982

Foto Huub van Dijk

8214

Werkhaven Schelphoek








1982

Foto Huub van Dijk

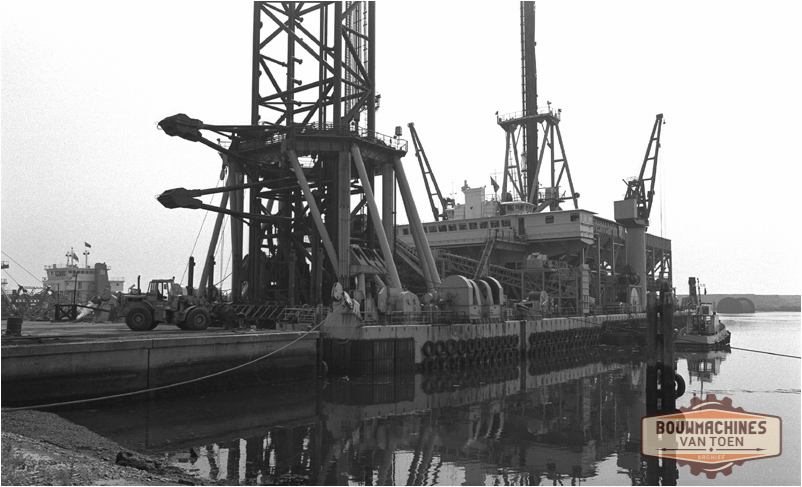

8215

Werkhaven Schelphoek












1982

Foto Huub van Dijk

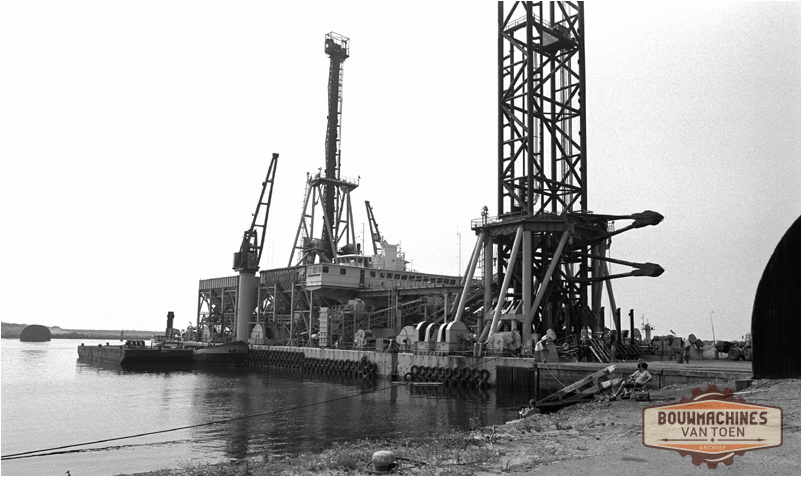

8216

Werkhaven Schelphoek












1982

Foto Huub van Dijk

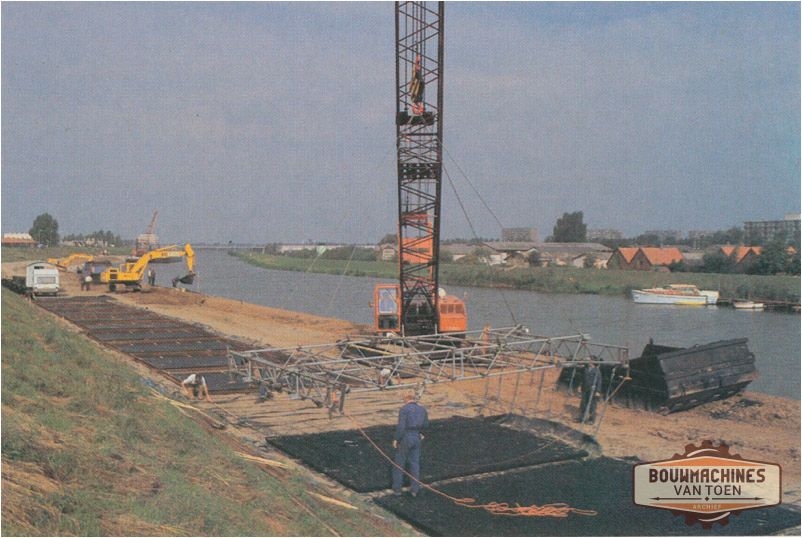

8220



Leggen van steenasfaltmatten, als oeververdedeging van een kanaal.












jaren '80

Foto archief VBW

8221



Leggen van steenasfaltmatten met een drijvende bok.



















jaren '80

Foto archief VBW

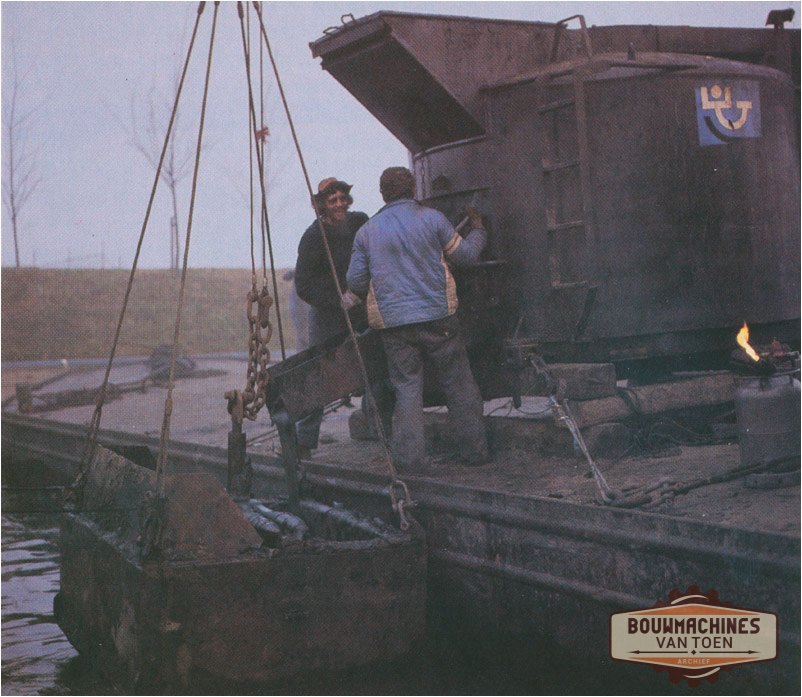

8222



De Roerketel voor het mengen en verwarmen van gietasfalt op een ponton.

















jaren '80

Foto archief VBW

8301

Oosterschelde

De "Jan Jeijmans" aan het werk als steenstorter, hier word hij bevoorraad door een overslagkraan van de OVET.



















1983

Foto archief VBW

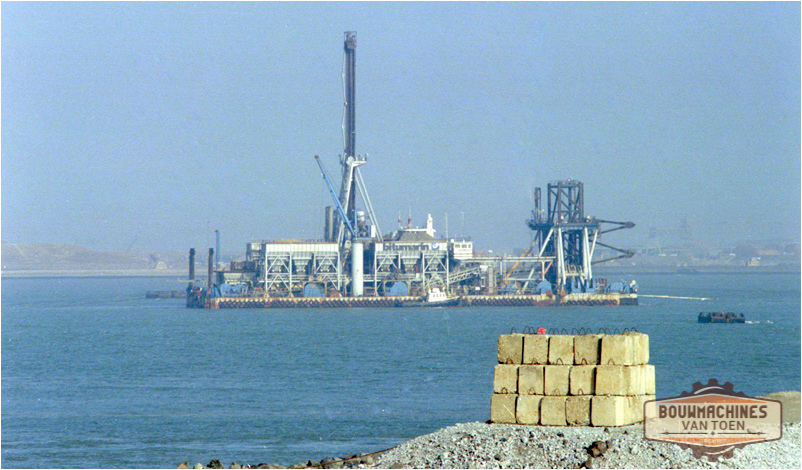

8401

Oosterschelde













1984

Foto Huub van Dijk

8402

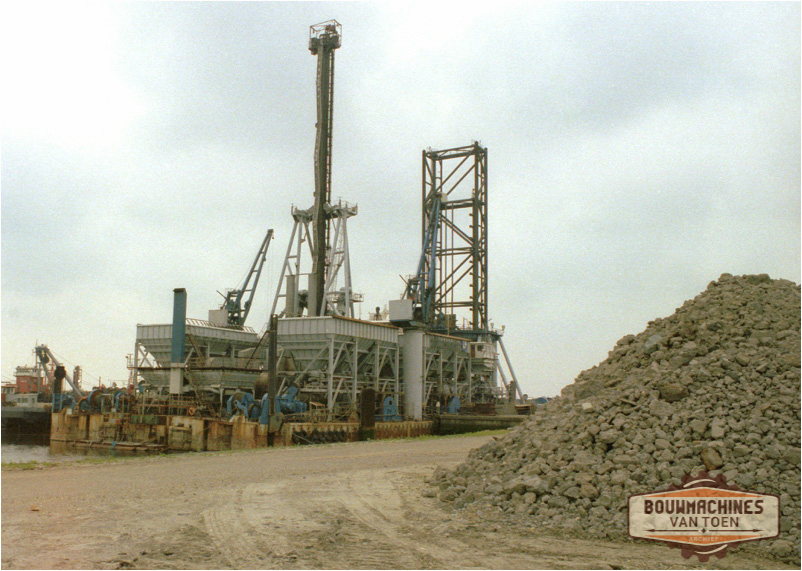

Werkhaven Schelphoek.
















1984

Foto Huub van Dijk

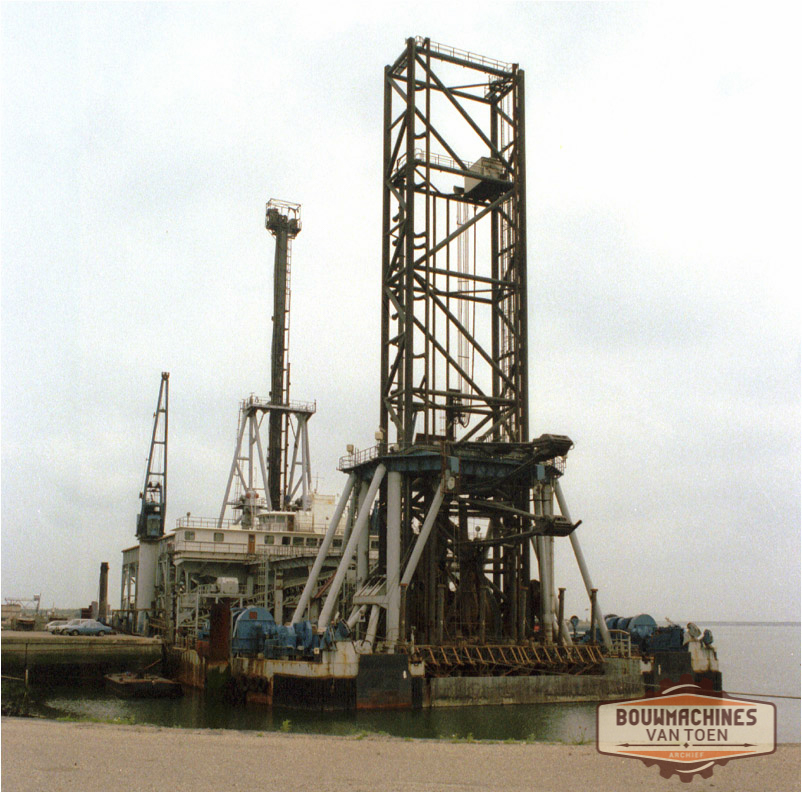

8403

Werkhaven Schelphoek.

























1984

Foto Huub van Dijk

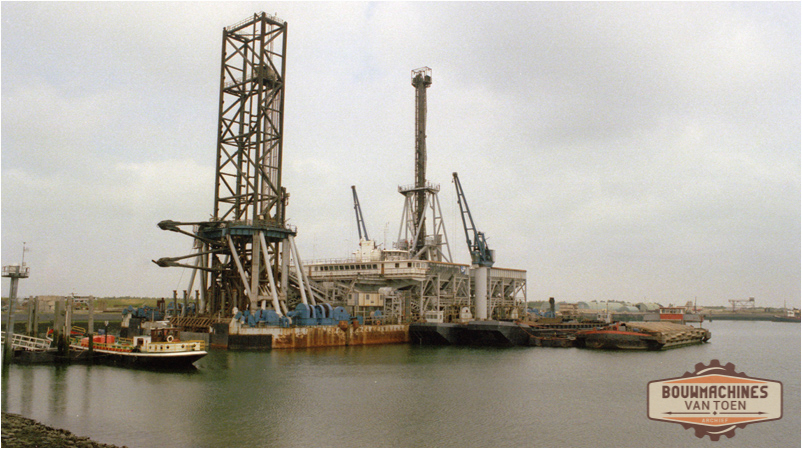

8404

Werkhaven Schelphoek.












1984

Foto Huub van Dijk

8501

Kamperland - Onrustpolder.



















1985

Foto Huub van Dijk

  In het kader van de Deltawet word de zeewering bij de onrustpolder aangepakt, hiertoe word de dijk verhoogd van 8.00 tot 12.55m +NAP.
Aan de zeezijde word volgens bestek 55.000M2 asfalt worden verwerkt met een dikte van 0,2m, hiervoor was 27.500 ton waterbouwasfalt benodigd, bij de aanbesteding dient BITUMARIN een alternatief in, een nieuwe hergebruiktechniek van oud asfalt gecombineerd met een (nieuwe)  machinale verwerking van het geregenereerde asfalt, aanvankelijk was de opdrachtgever hierover niet zo enthousiast maar met een proefopstelling werd de goede kwaliteit aangetoond en BITUMARIN ontving de opdracht.

8502

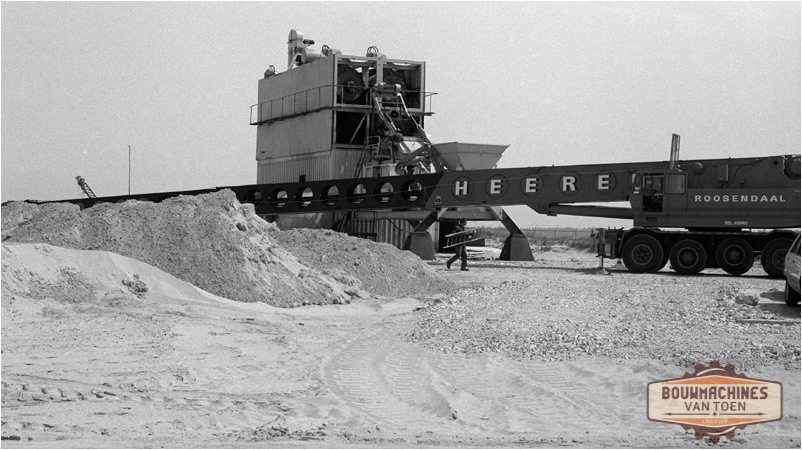

Kamperland - Onrustpolder.

Opbouw van de asfaltinstallatie.









1985

Foto Huub van Dijk

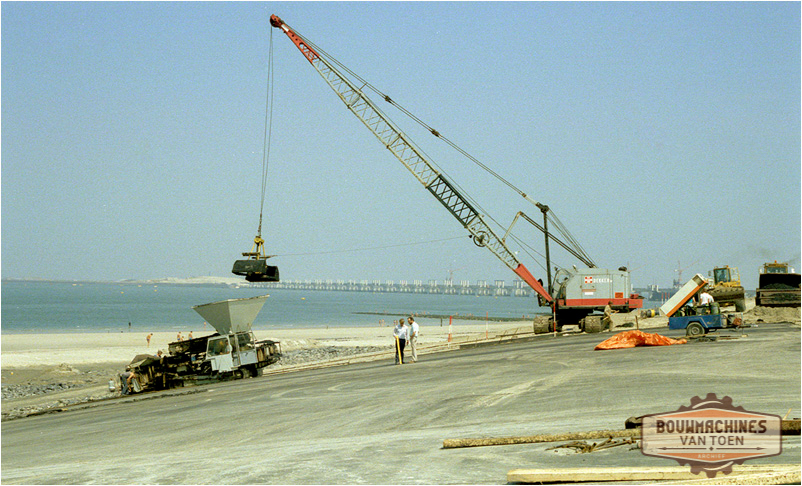

8504

Kamperland - Onrustpolder.

Aanbrengen van het asfalt op de dijk met een zelf ontwikkelde en gebouwde asfalt-talud-afwerkmachine.









1985

Foto Huub van Dijk

8505

Kamperland - Onrustpolder.

Aanbrengen van het asfalt op het dijktalud.

De machine word bevoorraad met een RUSTON 30RB rupskraan met grijper van DEKKER.







1985

Foto Huub van Dijk

8506
Kamperland - Onrustpolder.

Aanbrengen van het asfalt op het dijktalud.













1985

Foto Huub van Dijk

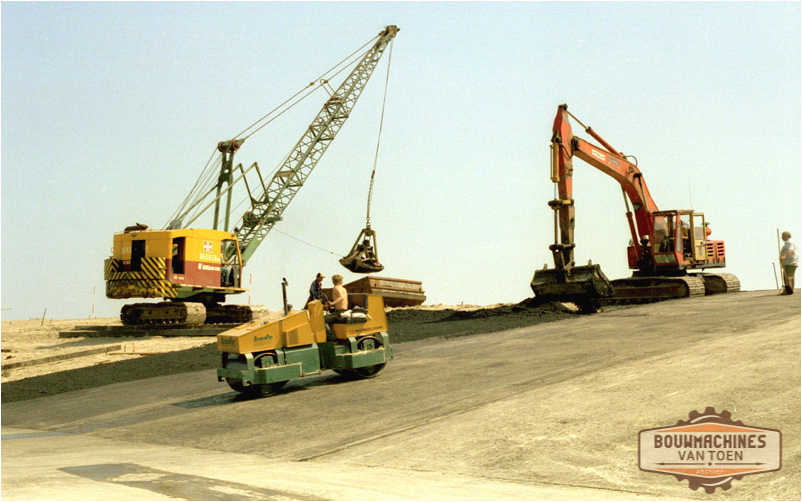

8507

Kamperland - Onrustpolder.

Spreiden met een HITACHI UH 06 hydraulische graafmachine.









1985

Foto Huub van Dijk

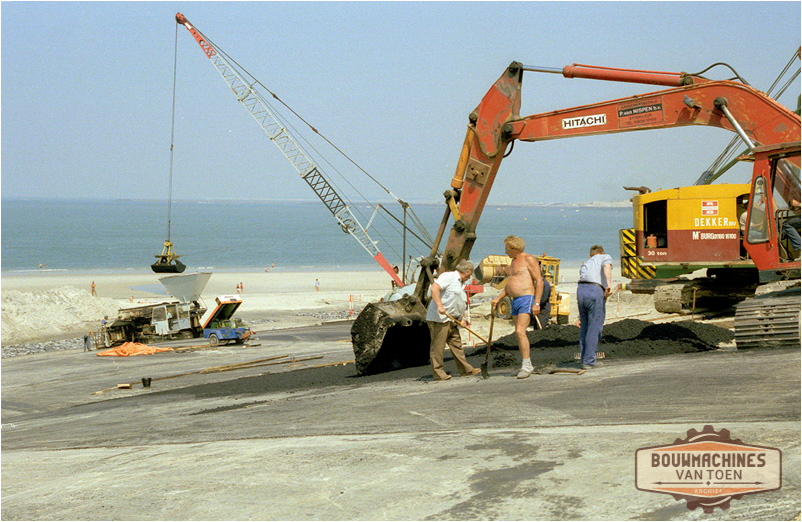

8510

Kamperland - Onrustpolder.

Aanbrengen van het asfalt op het dijktalud.











1985

Foto Huub van Dijk

8511

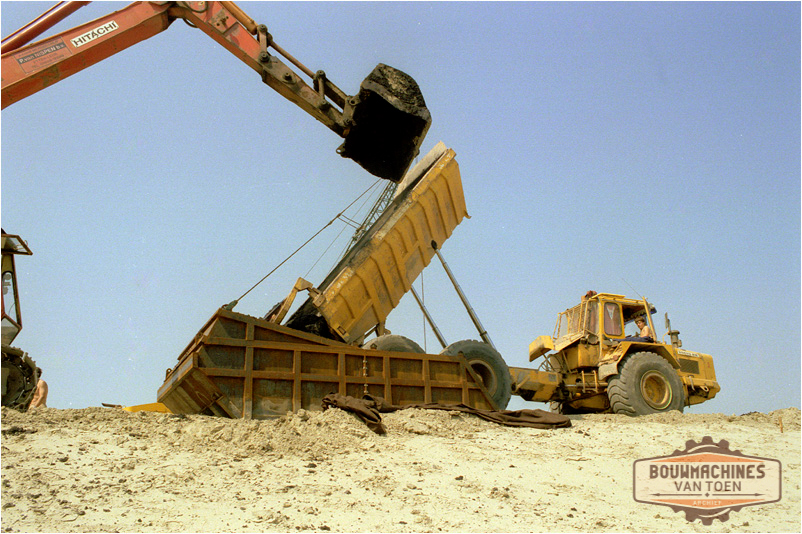

Kamperland - Onrustpolder.

Aanvoer asfalt met een VOLVO dumper.













1985

Foto Huub van Dijk

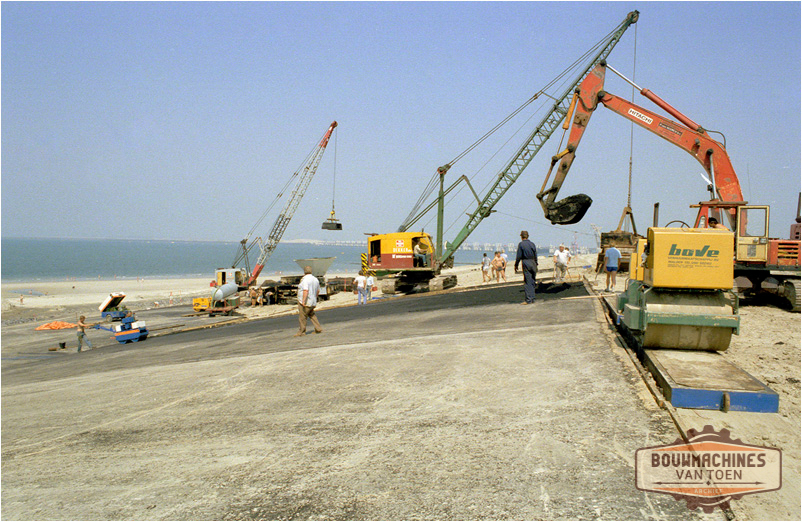

8512

Kamperland - Onrustpolder.

Aanbrengen van het asfalt op het dijktalud.












1985

Foto Huub van Dijk

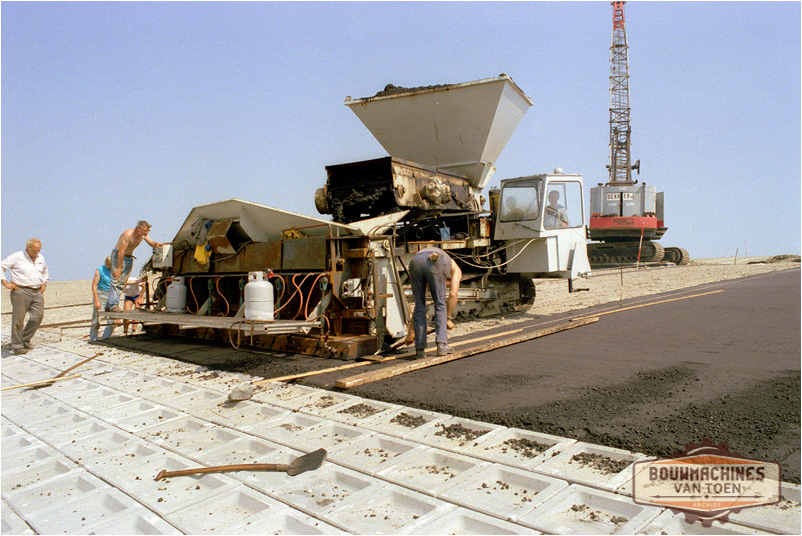

8513

Kamperland - Onrustpolder.

Aanbrengen van het asfalt op het dijktalud.

Asfalt-talud-afwerkmachine ontwikkeld en gebouwd door de eigen TD.









1985

Foto Huub van Dijk

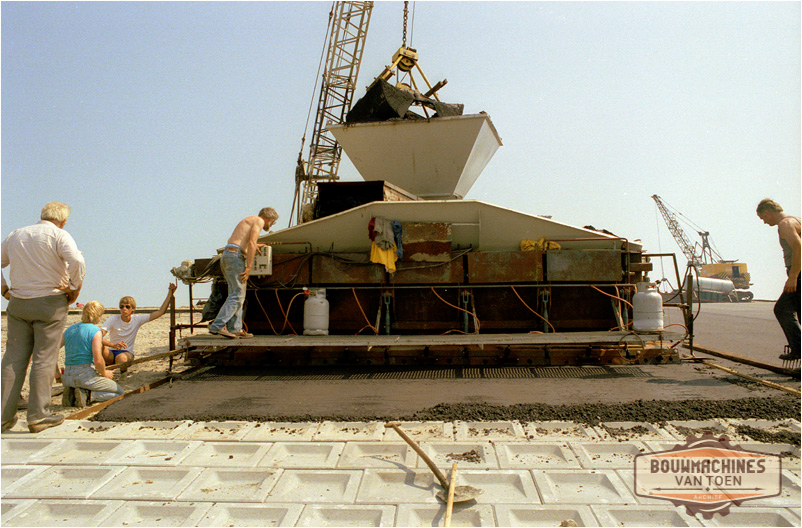

8514

Kamperland - Onrustpolder.

Aanbrengen van het asfalt op het dijktalud.












1985

Foto Huub van Dijk

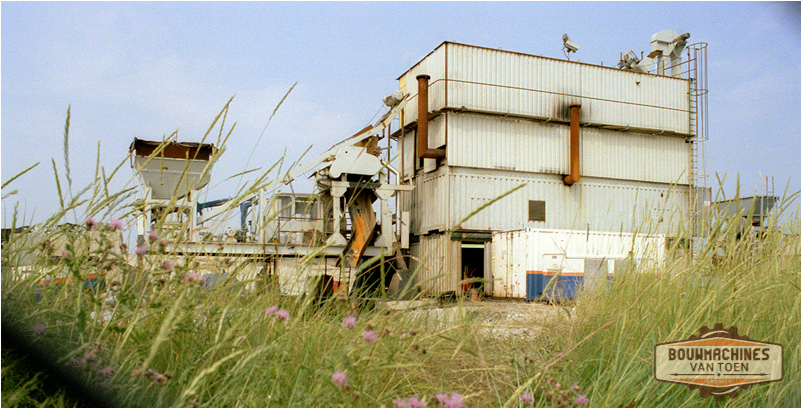

8515

Kamperland - Onrustpolder.

Asfaltinstallatie ontwikkeld en gebouwd door de eigen TD en geschikt voor de verwerking van gerecycled asfalt.






1985

Foto Huub van Dijk

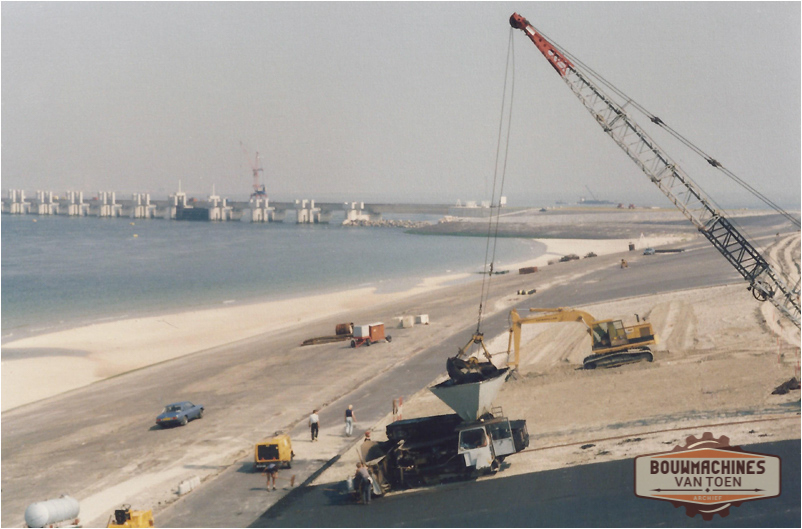

8522

Kamperland - Onrustpolder.

Aanbrengen asfalt op de dijk.












1985

Foto Archief Henny van Staveren

8523

Kamperland - Onrustpolder.

Aanbrengen asfalt op de dijk.










1985

Foto Archief Henny van Staveren

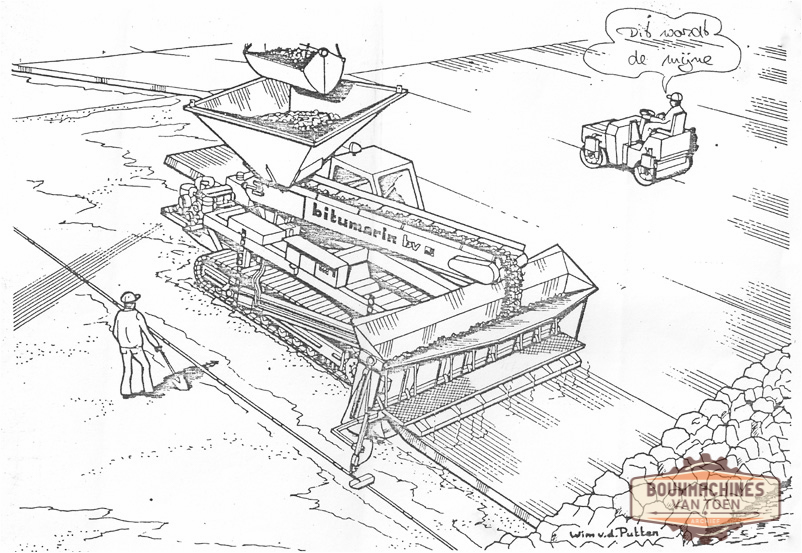

8524

Kamperland - Onrustpolder.

Asfalt-talud-afwerkmachine.













1985

Archief Henny van Staveren

  Bestaande asfaltafwerkmachines kunnen de in de waterbouw gangbare laagdiktes van 20 cm niet in een arbeidsgang aanbrengen, wat wel de eis is, dus ontwikkelde en bouwden de T.D. van BITUMARIN in minder van 3 maanden tijd een spreidmachine die dit wel kan, met een balk van 5 meter en die een laag asfalt van tot wel 25 cm dikte in ťťn keer kan aanbrengen zonder onvlakheden.

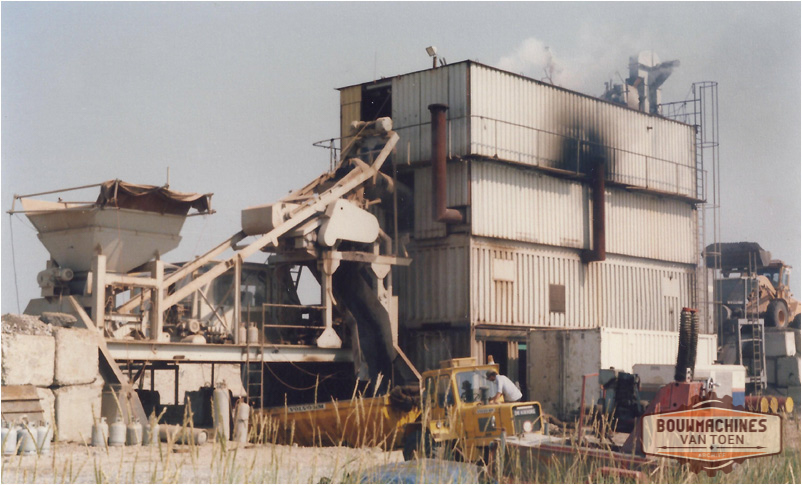

8525

Kamperland - Onrustpolder.

Asfaltinstallatie voor het verwerken van gerecycled asfalt.











1985

Foto Archief Henny van Staveren

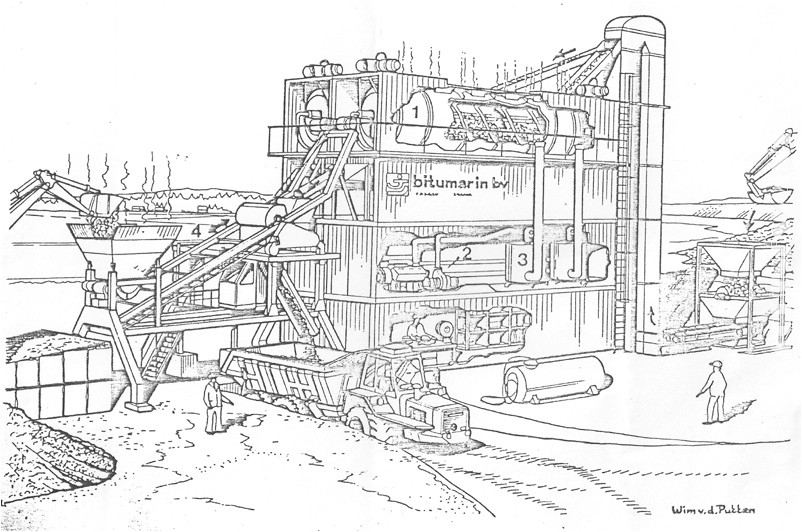

8526

Kamperland - Onrustpolder.

Asfaltinstallatie voor het verwerken van gerecycled asfalt.

In de rechter doseur word gerecycled en in de linker word nieuw asfalt geproduceerd door de asfaltinstallatie van KWS in Goes gestort, de menger 4 zorgt voor de juiste mengsel.







1985

Archief Henny van Staveren

  Naast de bouw van de asfaltafwerkmachine had men nog een uitdaging in die 3 maanden, de bouw van een asfalt-produktie eenheid voor de verwerking van oud asfalt, men ontwikkelde een systeem waarbij het oude asfalt in twee droogtrommels word verwarmd d.mv. olie met een temperatuur van 200 graden Celsius, voordeel van dit systeem is dat niet met een vlam word gewerkt en er dus geen stofdeeltjes vrijkomen waardoor de ontstoffing-installatie overbodig is.

8533

Kamperland - Onrustpolder.















1985

Foto Huub van Dijk

8534

Kamperland - Onrustpolder.












1985

Foto Huub van Dijk

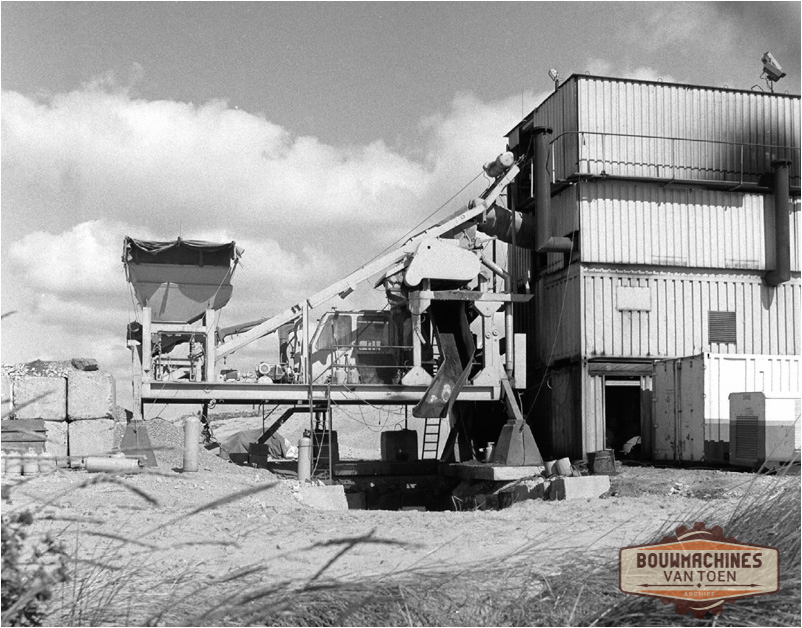

8535

Kamperland - Onrustpolder.

Asfaltinstallatie.
















1985

Foto Huub van Dijk

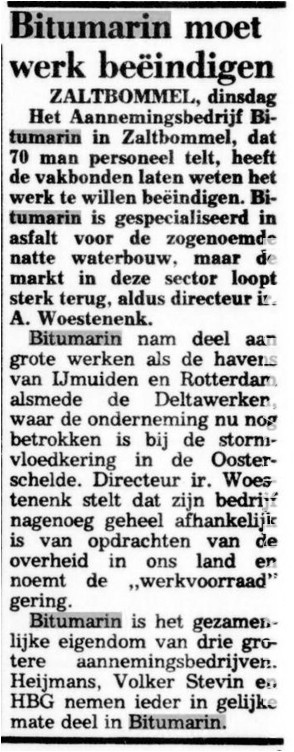

8540

Krantartikel.
























1985

Telegraaf

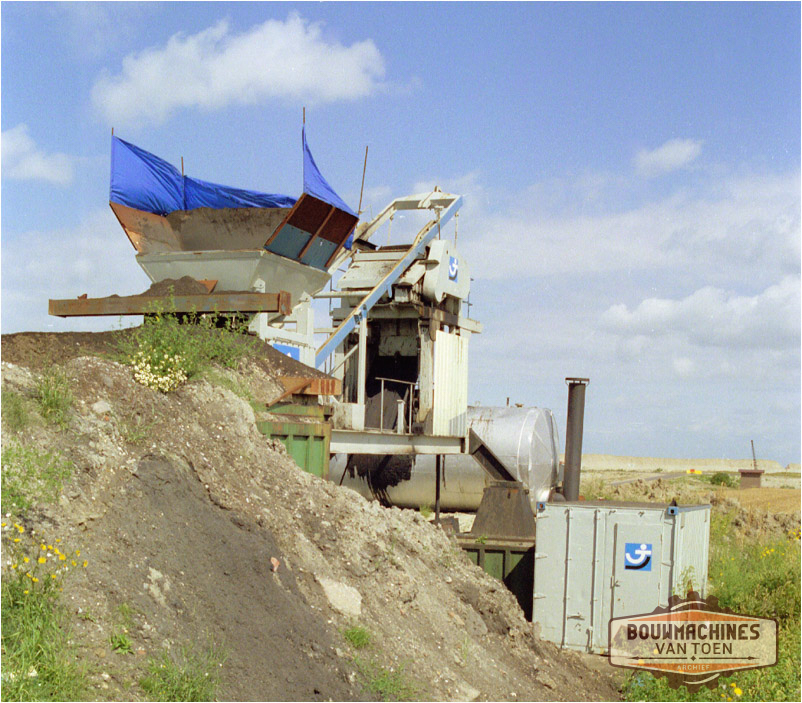

8901

Breskens.

Verzwaren zeedijk.

Menginstallatie voor het produceren van gietasfalt, zandasfalt word elders geproduceerd in een stationaire installatie en in deze installatie gemengd met extra bitumen zodat gietasfalt ontstaat.













1989

Foto Huub van Dijk

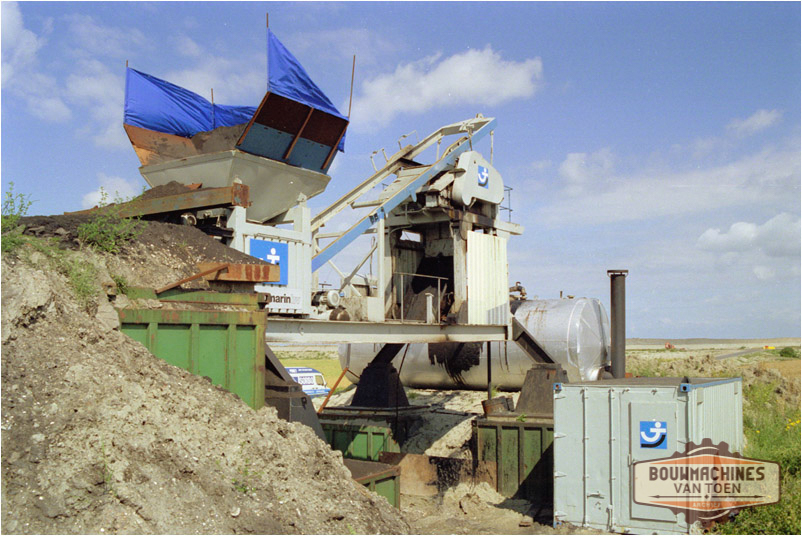

8902

Breskens.

Verzwaren zeedijk.












1989

Foto Huub van Dijk

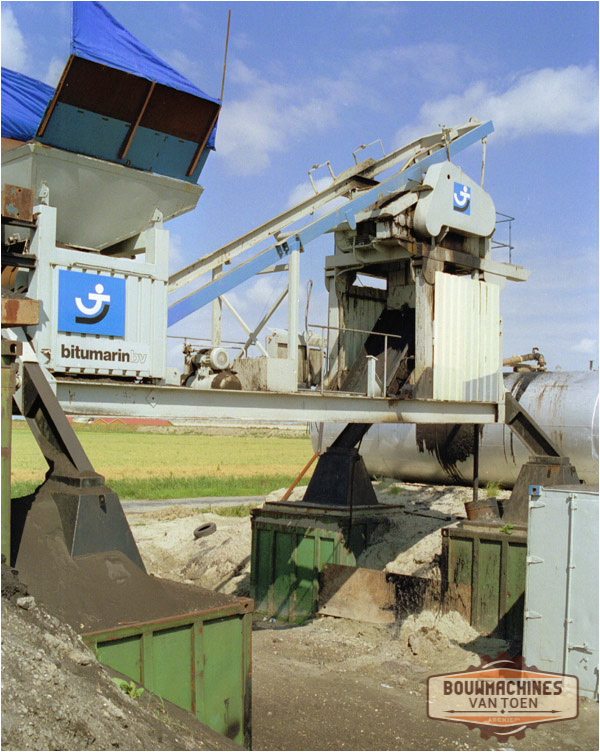

8903

Breskens.

Verzwaren zeedijk.




















1989

Foto Huub van Dijk

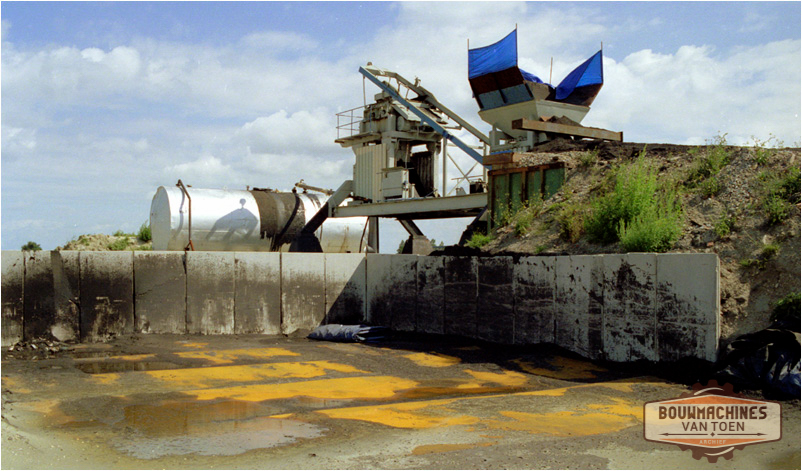

8904

Breskens.

Verzwaren Zeedijk.

Menginstallatie voor het produceren van gietasfalt.








1989

Foto Huub van Dijk

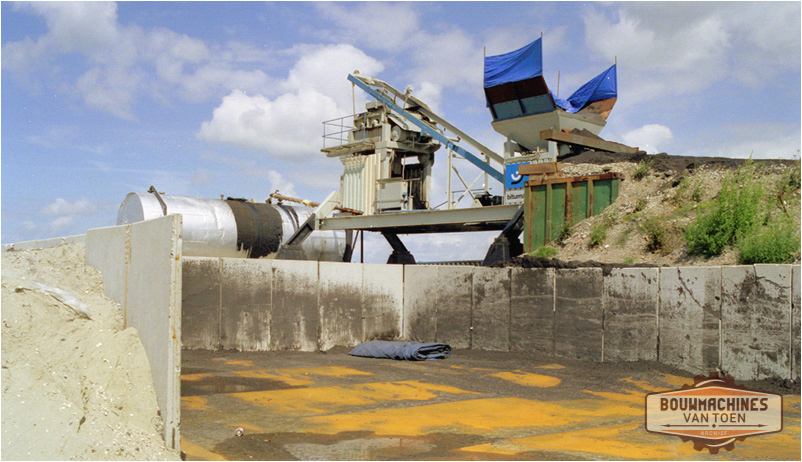

8905

Breskens.

Verzwaren Zeedijk.

Menginstallatie voor het produceren van gietasfalt.







1989

Foto Huub van Dijk

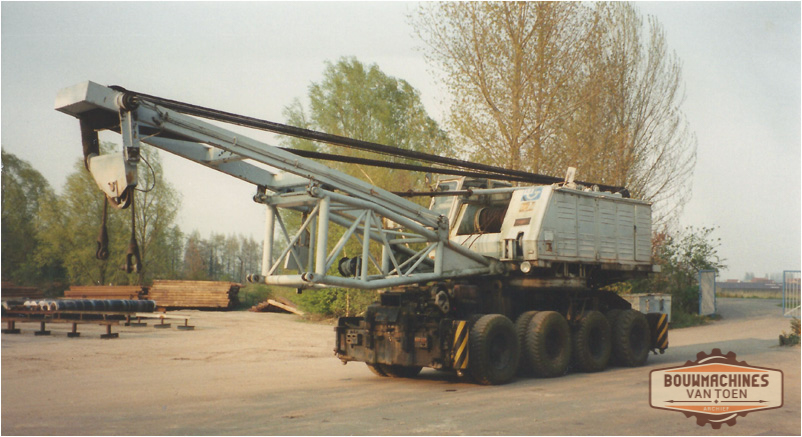

9001

Opijnen.

De GOTTWALD MK 150 is verkocht en word transport gereed gemaakt.







jaren '90

Foto Henny van Staveren

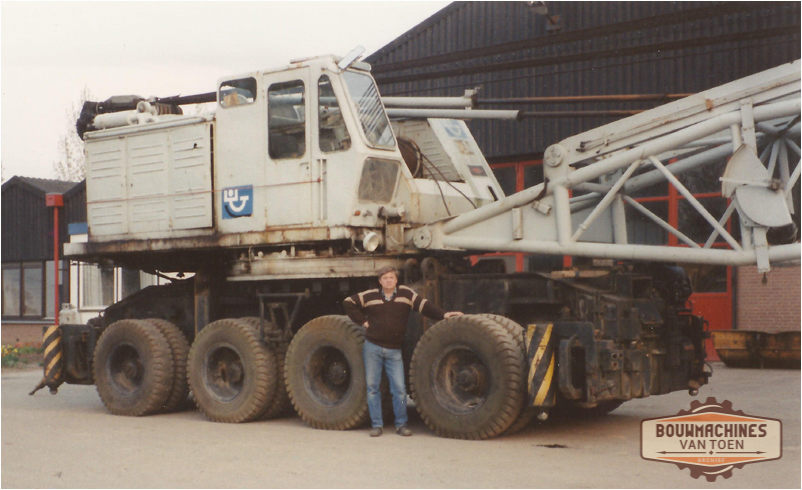

9002

Opijnen.














jaren '90

Foto Henny van Staveren

  In de jaren negentig verbreed BITUMARIN haar werkterrein, dijkverzwaringen, glooiingswerken, milieutechniek en het ontwerpen en realiseren van milieuvriendelijke oevers behoren voortaan tot hun standaardpakket.
In het jaar 2000 word het 40 jarig jubileum gevierd, echter vier jaar later is de werkvoorraad erg afgenomen en besluiten Heijmans en de K.W.S. ( De H.B.G. was al afgevallen als partner) hun dochter-bedrijf op te heffen en komt er een einde aan aan een bijzonder innovatieve unieke onderneming die vele asfaltproducten en uitvoeringstechnieken voor de toepassing in waterbouwkundige werken uitvond en met succes toepaste.
